AutoDome Easy II
2.

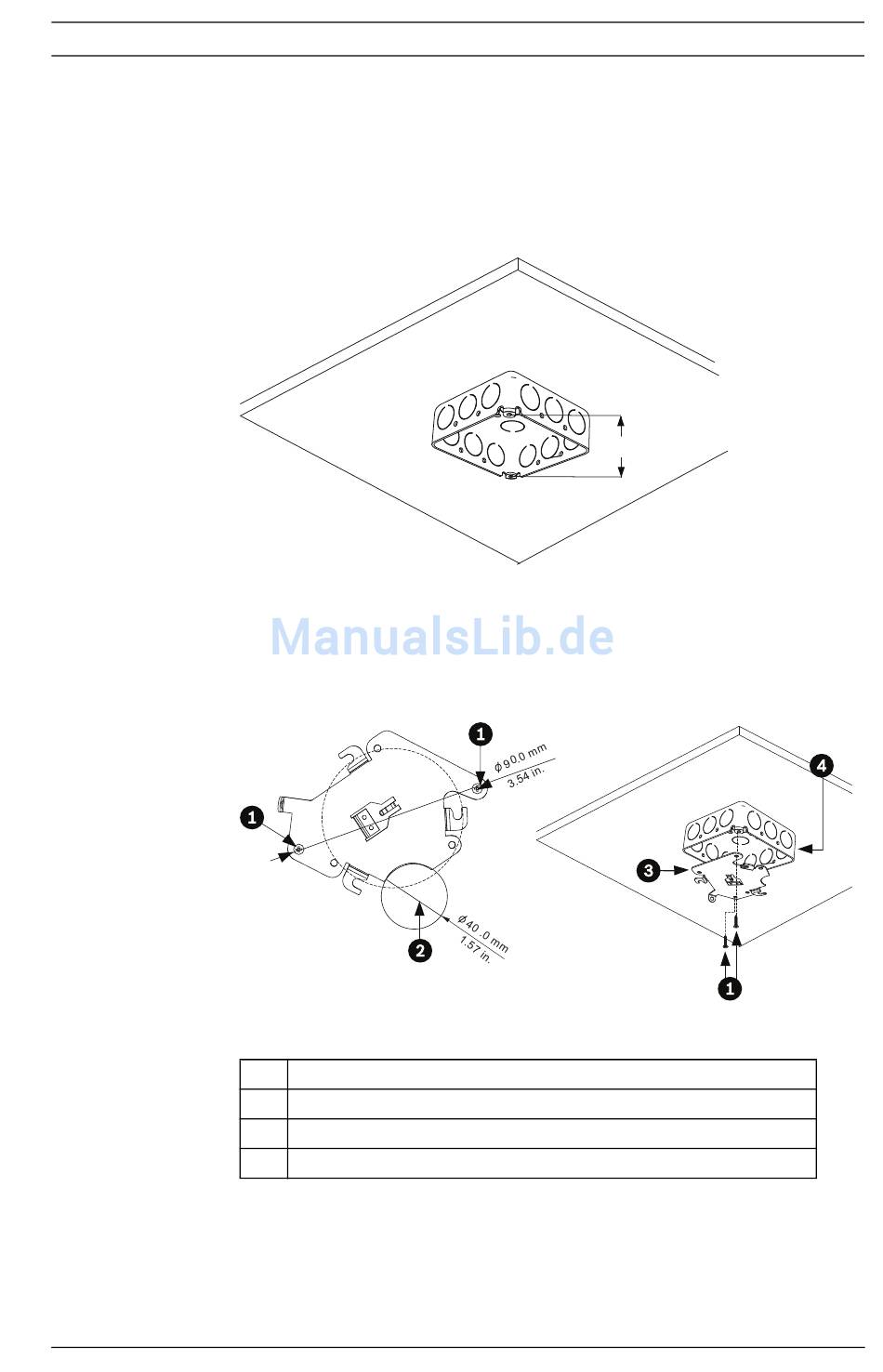

Bild 4.2 Montage der vom Kunden bereitgestellten Anschlussdose
3.
Bild 4.3 Befestigen der Montageplatte
4.
Bosch Security Systems, Inc.
Montieren Sie eine 4-Zoll-Anschlussdose oder eine
quadratische Metall-Anschlussdose (nicht im Lieferumfang
enthalten). Anschlussdose und Befestigungsschrauben
müssen auf eine maximale Belastung von 11,33 kg
ausgelegt sein.
Befestigen Sie die Montageplatte mit den entsprechenden
Befestigungsteilen (nicht im Lieferumfang enthalten) an
der Anschlussdose (siehe Bild 4.3).
1 Bohrungen der Anschlussdose
2 Kabelaussparung (max. 40 mm); sichelförmig
3 Montageplatte
4 Anschlussdose
Fahren Sie mit der Installation ab Abschnitt 4.1.4 Kamera
auf der Montageplatte montieren, Seite 30 fort.
Installationshandbuch
Aufputz-Montage | de
90 mm
(3.54 in.)
