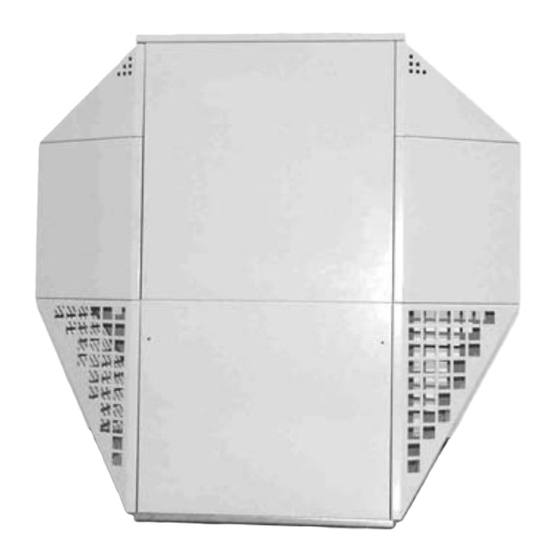

- Seite 1 Betriebsanleitung Luft / Wasser- Wärmepumpen für Außenaufstellung LA 10M 2WP2 283-3S LA 12M 2WP2 284-3S LA 15M 2WP2 285-2S LA 19M 2WP2 286-2S...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS SICHERHEITSHINWEISE Inhaltsverzeichnis Seite 1.Sicherheitshinweise 1 SICHERHEITSHINWEISE Generell werden folgende Hinweise in der Betriebsanleitung verwendet 2 ALLGEMEINES 2.1 Einsatzbereich Sicherheitshinweise 2.2 Arbeitsweise der Luft /Wasser Wärmepumpe 2.3 Energiesparende Anwendung der unbedingt beachten Wärmepumpenheizung Hinweise zu Funktion und 3 LIEFERUMFANG Betriebsweise beachten 3.1 Wärmepumpen-Grundgerät 3.2 Funktionsnotwendiges Zubehör Hinweis auf Betriebsanleitung Regler... -
Seite 3: Einsatzbereich
ALLGEMEINES LIEFERUMFANG Allgemeines Lieferumfang Einsatzbereich Lieferumfang Wärmepumpen- Die Wärmepumpe ist ausschließlich zur Heiz- Grundgerät und Brauchwassererwärmung konzipiert. Unter Beachtung der Einsatzgrenzen (siehe Anhang) • Kompaktgerät mit vollhermetischem Verdichter kann die Wärmepumpe in neu errichtete oder in und allen sicherheitsrelevanten Bauteilen zur bestehende Heizungsanlagen eingesetzt werden. -
Seite 4: Transport
TRANSPORT Vorbereitung Transport Bedienseite (Seite Firmenlogo) Schnellverschlußschrauben durch Drehung gegen den Uhrzeigersinn öffnen. Allgemein Zur Vermeidung von Transportschäden sollte die Wärmepumpe im verpackten Zustand auf der Holzpalette mit einem Hubwaagen oder einem Gabelstabler zum endgültigen Aufstellungsort transportiert werden. Beachten Sie, daß die Wärmepumpe nicht auf der Holzpalette befestigt ist! Zur Vermeidung von Geräteschäden darf die 2) Abnehmen der Fassadierung auf der Bedien-... -
Seite 5: Aufstellung
AUFSTELLUNG MONTAGE Aufstellung Montage Bitte beachten Sie bei der Geräteaufstellung Heizwasseranschluß / die Aufstellhinweise, und die Mindestabstände Hydraulische Einbindung im Anhang Anschluß an das Heizsystem Die Wärmepumpe muß auf einem tragfähigen, festen und waagerechtem Untergrund aufgestellt Damit eventuell vorhandene Verunreinigungen werden. -
Seite 6: Montage Hydraulische Einbindung
MONTAGE HYDRAULISCHE EINBINDUNG müssen Füll- u. Entleereinrichtungen, Absperr- schieber Rückschlagventile installiert werden. • Überströmer Zur Absicherung des heizungswasserseitigen Mindestwasserdurchsatzes durch die Wärme- pumpe muß ein Überströmventil eingesetzt werden. Überströmventil muß dimensioniert sein, abgesperrtem Heizkreis der Mindestwasserdurchsatz durch die Wärmepumpe gewährleistet wird. Pufferspeicher: hydraulischen Einbindung... - Seite 7 MONTAGE HYDRAULISCHE EINBINDUNG Hydraulische Einbindung der Wärmequelle Alle Rohrquerschnitte müssen auf den Mindestwasserdurchsatz der Wärmepumpe ausgelegt werden Legende 1. Wärmepumpe 2. Flexibler Heizwasseranlschluss 8. Rückschlagventil oder Schwerkraftbremse 3. Sicherheitsventil 9. Brauchwarmwasserumwälzpumpe (BUP) 4. Membran - Druckausdehnungsgefäss 10. Überströmter 5. Durchgangsventil mit Entleerung 11.
-
Seite 8: Montage Elektrischer Anschluss
MONTAGE ELEKTRISCHER ANSCHLUSS Elektrischer Anschluss Bei der Installation und Ausführung von elek- trischen Arbeiten sind die einschlägigen EN- und VDE Sicherheitsvorschriften und die technischen Anschlußbedingungen der Ener- gieversorgungsunternehmen zu beachten. Beim Leistungsanschluß der Wärmepumpe ist Rechtsdrehfeld Lasteinspeisung sicherzustellen. Die Leistungsversorgung der Wärmepumpe muß einer allpoligen Abschaltung... -
Seite 9: Inbetriebnahme
INBETRIEBNAHME REINIGUNG FEHLERSUCHE Reglerseitiger Anschluß der Fühler- und Steuerleitung Die Fühler und Steuerleitung wird über die Stecker X1, X3 und X5 mit dem Regler verbunden. Detaillierter Informationen entnehmen Sie bitte Betriebsaneitung Wärmepumpenregler WPR 6. Inbetriebnahme Die Inbetriebnahme der Wärmepumpe wird über den Wärmepumpenregler WPR 6 durchgeführt einem autorisierten... -
Seite 10: Garantiebedingungen
830072aS/130708 – Technische Änderungen vorbehalten -... - Seite 11 830072aS/130708 – Technische Änderungen vorbehalten -...
-
Seite 12: Eg-Konformitätserklärung
(73/23/EWG) LI 7M EG-EMV-Richtlinie LI 8M (89/366/EWG) LI 10M LI 12M LA 7M LA 8M Harmonisierte EN: LA 10M EN 378 LA 12M EN 60529 LI 7ML EN 292/T1 /T2 LI 8ML EN 294 LI 10ML EN 349 LI 12ML... -
Seite 13: Faz Fertigstellungsanzeige
Novelan Deutschland GmbH Vertrieb Siemens Wärmepumpen Bitte benutzen Sie zur Fertigstellungsanzeige (FAZ) die Telefax-Nummer des entsprechenden Landes. Deutschland Fax: ++49 9228/9906189 Österreich Fax: ++43 66288/784840 Schweiz Fax: ++41 1 847 49 20 FERTIGSTELLUNGSANZEIGE (FAZ) UND ANFORDERUNG DER WERKSINBETRIEBNAHME Durch die Werksinbetriebnahme wird die Anlage auf Ihre Funktionalität und korrekte Arbeitsweise hin überprüft. - Seite 14 830072aS/130708 – Technische Änderungen vorbehalten -...
-
Seite 15: Notizen
NOTIZEN: 830072aS/130708 – Technische Änderungen vorbehalten -...
