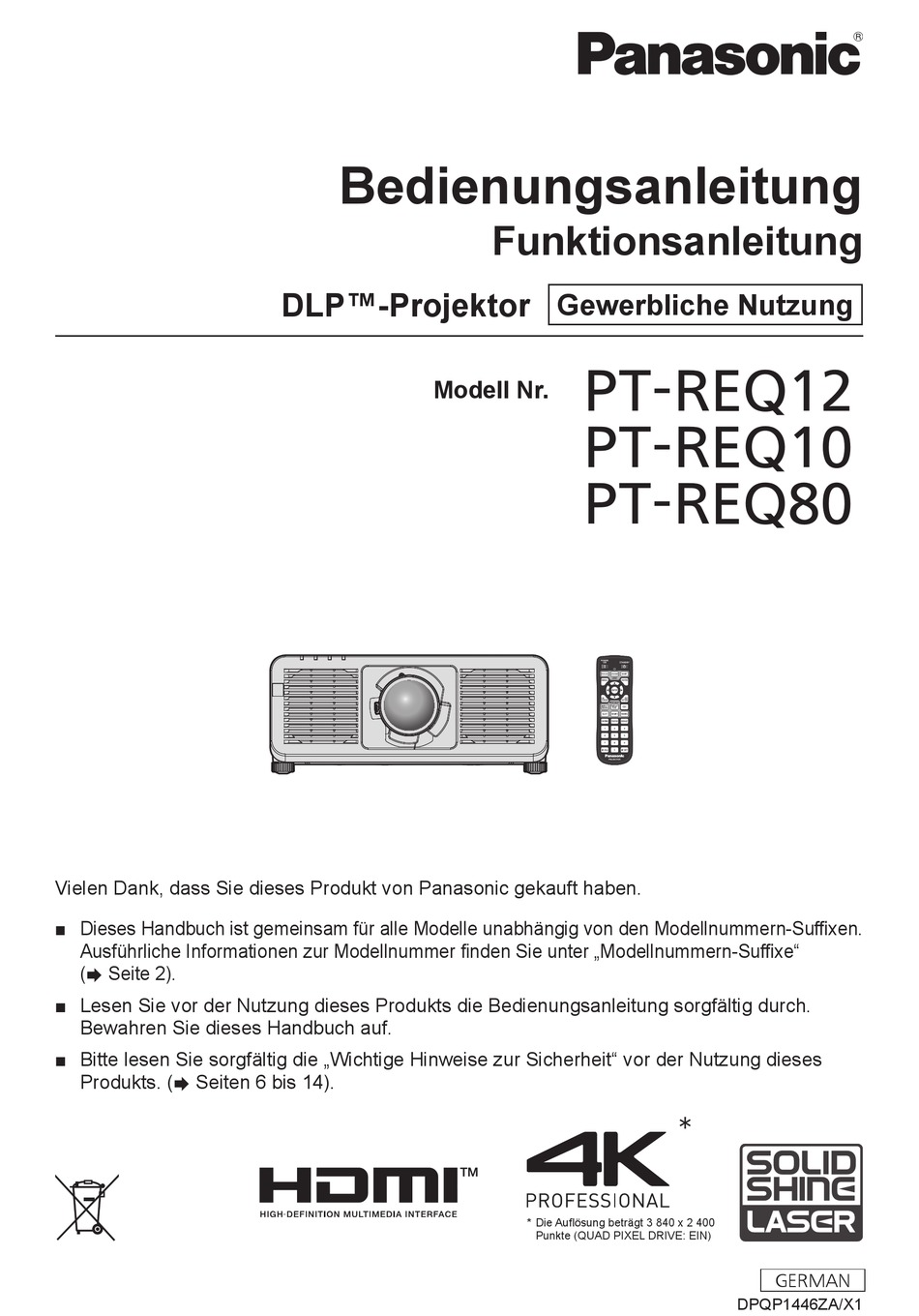

Seite 1 PT-REQ12 Modell Nr. PT-REQ10 PT-REQ80 Vielen Dank, dass Sie dieses Produkt von Panasonic gekauft haben. ■ Dieses Handbuch ist gemeinsam für alle Modelle unabhängig von den Modellnummern-Suffixen. Ausführliche Informationen zur Modellnummer finden Sie unter „Modellnummern-Suffixe“ ( x Seite 2). ■ Lesen Sie vor der Nutzung dieses Produkts die Bedienungsanleitung sorgfältig durch.
Seite 2 ■ Modellnummern-Suffixe z für die USA, Kanada B: Modellfarbe schwarz, das Standard-Zoomobjektiv wird mitgeliefert LB: Modellfarbe schwarz, das Objektiv ist separat erhältlich W: Modellfarbe Weiß, das Standard-Zoomobjektiv wird mitgeliefert LW: Modellfarbe Weiß, das Objektiv ist separat erhältlich z für die EU, EFTA, GB, Türkei BEJ: Modellfarbe schwarz, das Standard-Zoomobjektiv wird mitgeliefert LBEJ: Modellfarbe schwarz, das Objektiv ist separat erhältlich WEJ: Modellfarbe Weiß, das Standard-Zoomobjektiv wird mitgeliefert...
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Wichtige Hinweise zur Sicherheit Installation der Funktionskarte Vor der Installation oder dem Entfernen der Funktionskarte Kapitel 1 Vorbereitung Für die Funktionskarte mit Intel SDM-S- ® Spezifikation Vorsichtsmaßnahmen beim Gebrauch Installation der Funktionskarte Geplante Verwendung des Produkts Entfernen der Funktionskarte Vorsichtsmaßnahmen beim Transport Anschließen Vorsichtsmaßnahmen bei der Aufstellung...
Seite 4 Inhalt Kapitel 4 Einstellungen Menü [ANZEIGE OPTION] [COLOR MATCHING] Menünavigation [FARB-KORREKTUR] Navigation durch das Menü [BILD-EINSTELLUNGEN] Hauptmenü [EINSTELLUNG BACKUP-EINGANG] Untermenü [HDMI IN] Menü [BILD] [DisplayPort IN] [BILDMODUS] [SLOT IN] [KONTRAST] [BILDSCHIRMEINBLENDUNGEN] [HELLIGKEIT] [MENÜMODUS] [FARBE] [HINTERGRUND] [TINT] [STARTBILD] [FARBTON] [GLEICHMÄßIGKEIT] [WEISS GAIN] [VERSCHLUSS EINSTELLUNGEN] [GAMMA] [STANDBILD]...
Seite 5 Inhalt Menü [LISTE DER REGISTRIERTEN SIGNALE] Aktualisieren der Firmware Aktualisieren der Firmware über LAN Registrierung neuer Signale Aktualisieren der Firmware über den USB- Speicher Umbenennen des registrierten Signals Löschung des registrierten Signals Kapitel 6 Wartung Erweiterungssignalsperrbereich Schützen des registrierten Signals Lichtquellen-/Temperaturanzeigen Voreinstellung Wenn eine Anzeigelampe aufleuchtet ...
Seite 6: Wichtige Hinweise Zur Sicherheit
Wichtige Hinweise zur Sicherheit Wichtige Hinweise zur Sicherheit WARNUNG: DIESES GERÄT MUSS GEERDET WERDEN. WARNUNG: Zur Vermeidung von Beschädigungen, die ein Feuer oder elektrische Schläge verursachen können, darf dieses Gerät weder Regen noch hoher Feuchtigkeit ausgesetzt werden. Das Gerät ist nicht für die Benutzung im unmittelbaren Gesichtsfeld am Bildschirmarbeitsplatz vorgesehen.
Seite 7: Eu-Konformitätserklärung (Doc) Für Re-Richtlinie
Dieses Gerät entspricht den grundlegenden Anforderungen und den weiteren entsprechenden Vorgaben der Richtlinie 2014/53/EU. Kunden können eine Kopie der Original-DoC für dieses Produkt von unserem DoC-Server herunterladen: https://www.ptc.panasonic.eu/ Kontaktadresse in der EG: Panasonic Connect Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Germany DEUTSCH - 7...
Seite 8 PT-REQ80 *1 Wenn der PT-REQ12 / PT-REQ10 / PT-REQ80 mit dem Zoomobjektiv (Modell-Nr.: ET-C1T700) verwendet wird, übersteigt der Gefahrenabstand 1 m (39-3/8") und das Projektionsverhältnis ist unabhängig von den Nutzungsbedingungen größer als 2,0:1. In diesem Fall wird er als Risikogruppe 3 kategorisiert.
Seite 9 Jede Abmessung innerhalb des Gefährdungsbereichs für eine Kombination mit dem Projektionsobjektiv, bei der der Gefährdungsabstand 1 m (39-3/8") übersteigt, ist wie folgt. (Einheit: m) Projektionsobjektiv Modell Nr. Modell Nr. 0,481 0,481 0,553 0,553 PT-REQ12 ET-C1T700 PT-REQ10 0,347 0,347 0,399 0,399 ET-C1T700 PT-REQ80 *1 HD: Gefährdungsabstand *2 Die Werte D1 bis D4 ändern sich in Einklang mit dem Umfang der Objektivverschiebung.
Seite 10 Wichtige Hinweise zur Sicherheit WARNUNG: r STROM Der Netzstecker oder der Leistungsschalter muss sich in der Nähe der Anlage befinden und leicht zugänglich sein, wenn ein Fehler auftritt. Wenn der folgende Fehler auftritt, muss die Stromversorgung sofort ausgeschaltet werden. Bei fortgesetztem Betrieb besteht die Gefahr eines Feuerausbruchs, eines elektrischen Schlages oder einer Beeinträchtigung der Sehfähigkeit.
Seite 11 Sollte Flüssigkeit ins Innere des Projektors gelangen, wenden Sie sich an Ihren Händler. f Kinder müssen beaufsichtigt werden. Verwenden Sie die von Panasonic Connect Co., Ltd. angegebene Aufhängevorrichtung. Das Verwenden einer anderen Aufhängevorrichtung als der hier aufgeführten kann zu Sturzunfällen führen.
Seite 12 Wichtige Hinweise zur Sicherheit WARNUNG: r ZUBEHÖR Verwenden Sie die Batterien auf keinen Fall unvorschriftsmäßig und beachten Sie Folgendes. Bei Nichtbeachtung können die Batterien auslaufen, sich überhitzen, explodieren oder Feuer fangen. f Verwenden Sie nur die vorgeschriebenen Batterien. f Versuchen Sie nicht, Anodenbatterien aufzuladen. f Verwenden Sie keine Anodenbatterien.
Seite 13 Wichtige Hinweise zur Sicherheit VORSICHT: r STROM Beim Herausziehen des Steckers aus der Steckdose unbedingt den Stecker festhalten, nicht das Kabel. Beim Herausziehen am Kabel kann das Kabel beschädigt werden, so dass die Gefahr eines Feuerausbruchs, Kurzschlusses oder eines elektrischen Schlages vorhanden ist. Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie den Projektor über einen längeren Zeitraum nicht benutzen.
Seite 14: Entfernen Der Batterien
Wichtige Hinweise zur Sicherheit VORSICHT: r ZUBEHÖR Wenn Sie den Projektor für einen längeren Zeitraum nicht benutzen, entfernen Sie die Batterien aus der Fernbedienung. Die Nichtbeachtung dieser Sicherheitsmaßnahme führt dazu, dass die Batterie ausläuft, überhitzt, Feuer fängt oder explodiert, wodurch ein Feuer oder eine Verunreinigung der Umgebung entstehen kann. r WARTUNG Lassen Sie die Innenteile des Projektors nach jeweils ungefähr 20 000 Nutzungsstunden von Ihrem Händler reinigen.
Seite 15 Sie über den Webbrowser auf diesen Projektor zugreifen. Einzelheiten finden Sie unter „Verwenden der Websteuerungsfunktion“ (x Seite 221). Mindestens drei (3) Jahre ab Lieferung dieses Produkts stellt Panasonic Connect Co., Ltd. allen Dritten, die sich über die nachstehenden Kontaktinformationen mit uns in Verbindung setzen, für einen Preis, der nicht mehr als unsere Kosten für die physische Erstellung der Quellcode-Distribution beträgt, eine vollständig maschinenlesbare...
Seite 16 rSeitenverweise f Die Seitenverweise in dieser Anleitung sind folgendermaßen gekennzeichnet: (x Seite 00). rBegriff f In diesem Handbuch wird das Zubehörteil „Kabellose/Kabelfernbedienungseinheit“ als „Fernbedienung“ bezeichnet. 16 - DEUTSCH...
Seite 17: Funktionen Des Projektors
Geräte an. ausdrucksstarke Projektion erzielt. (x Seite 53) *1 Wenn [BETRIEBSMODUS] auf [NORMAL] eingestellt ist Ein Wert für PT-REQ12. Ein Wert für PT-REQ10 ist 10 000 lm, für PT-REQ80 ist er 8 000 lm. 4. Schließen Sie das Netzkabel an.
Seite 18: Kapitel 1 Vorbereitung
Vorbereitung Kapitel 1 Dieses Kapitel beschreibt, was Sie vor der Anwendung des Projektors wissen oder überprüfen sollten. 18 - DEUTSCH...
Seite 19: Vorsichtsmaßnahmen Beim Gebrauch
Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch Vorsichtsmaßnahmen beim Gebrauch Geplante Verwendung des Produkts Der Zweck des Projektors besteht darin, ein Bildsignal von einem Bildgebungsgerät oder einem Computer auf einer Leinwand oder einer Oberfläche als Standbild oder bewegtes Bild zu projizieren. Vorsichtsmaßnahmen beim Transport f Transportieren Sie den Projektor mit zwei oder mehr Personen.
Seite 20 Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch rDer Projektor wird möglicherweise von starken Radiowellen einer Rundfunkstation oder eines Radios gestört. Befinden sich in der Nähe des Aufstellungsortes Anlagen oder Geräte, die starke Radiowellen aussenden, stellen Sie den Projektor in ausreichender Entfernung zur Quelle der Radiowellen auf. Oder wickeln Sie das Netzwerkkabel, das an den <DIGITAL LINK IN/LAN>-Anschluss angeschlossen ist, mit Metallfolie ein oder stecken Sie es in ein Metallrohr, das an beiden Enden geerdet ist.
Seite 21: Vorsichtsmaßnahmen Bei Der Aufstellung Des Projektors
Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch Vorsichtsmaßnahmen bei der Aufstellung des Projektors f Verwenden Sie die einstellbaren Füße nur für die stehende Version und zum Einstellen des Winkels. Werden sie für andere Zwecke verwendet, kann das Gerät beschädigt werden. f Wenn Sie den Projektor nicht mit der Aufhängevorrichtung an der Decke oder mit den einstellbaren Füßen auf dem Boden installieren, befestigen Sie den Projektor mit Hilfe der fünf Schraubenlöcher für die Aufhängevorrichtung (wie in der Abbildung dargestellt), um den Projektor an der Vorrichtung zu befestigen.
Seite 22: Sicherheit
Decke oder Wand kommen. Andernfalls kann es zu einem Stromschlag kommen. f Panasonic Connect Co., Ltd. übernimmt keinerlei Haftung für Schäden am Projektor, die durch einen nicht geeigneten Installationsort entstehen, auch wenn die Garantiezeit des Projektors noch nicht abgelaufen ist.
Seite 23: Hinweise Zum Drahtlosen Lan
Elektrizität oder des Rauschens, und schalten Sie den Projektor wieder ein. QUAD PIXEL DRIVE „QUAD PIXEL DRIVE“ ist eine einmalige Technologie von Panasonic Connect Co., Ltd., die die Auflösung der Projektion mit der Signalaufbereitung für eine hohe Auflösung von bis zu 3 840 x 2 400 Punkten verbessert und die Auflösung vervierfacht, indem die Bildpixel in horizontaler und vertikaler Richtung verschoben werden.
Seite 24: Steckplatz
Hersteller, deren Betrieb mit diesem Projektor überprüft worden ist, finden Sie auf der folgenden Website. https://panasonic.net/cns/projector/ Die Bestätigung des Betriebs für die Geräte anderer Hersteller wurde mit den durch die Panasonic Connect Co., Ltd. unabhängig festgelegten Elementen durchgeführt und nicht alle Betriebsvorgänge sind garantiert. Bei Betriebs- oder Leistungsproblemen, die durch die Geräte anderer Hersteller verursacht werden, wenden Sie sich...
Seite 25: Lagerung
Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch f Frühwarnsoftware Diese Plug-In-Software überwacht den Status der Anzeigegeräte und ihrer Peripheriegeräte innerhalb eines Intranets, meldet Abweichungen der Geräte und erkennt Zeichen möglicher Abweichungen. „Frühwarnsoftware“ ist in der „Multi Monitoring & Control Software“ vorinstalliert. Um die Frühwarnfunktion dieser Plug-In-Software zu verwenden, installieren Sie „Multi Monitoring &...
Seite 26 Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch rLichtquelle Die Lichtquelle des Projektors verwendet eine Laserdiode und weist folgende Eigenschaften auf. f Abhängig von der Betriebstemperatur verringert sich die Luminanz der Lichtquelle. Je höher die Temperatur wird, desto stärker verringert sich die Luminanz der Lichtquelle. f Die Luminanz der Lichtquelle sinkt mit der Betriebsdauer.
Seite 27: Zubehör
Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch Zubehör Überzeugen Sie sich davon, dass folgendes Zubehör mit Ihrem Projektor geliefert wurde. Die Zahlen in < > bezeichnen die Anzahl an Zubehör. Kabellose/Kabelfernbedienungseinheit <1> Für Korea (N2QAYA000252) (K2CZ3YY00032) <1> 200 V - 240 V Für Indien (K2CZ3YY00100) <1>...
Seite 28: Sonderzubehör
Informationen zur Verfügbarkeit der NFC-Funktion in dem Land oder der Region, in dem/der Sie das Produkt gekauft haben, finden Sie auf der folgenden Website oder wenden Sie sich an Ihren Händler. https://panasonic.net/cns/projector/ f Für die Verbindung des DIGITAL LINK Umschalters (Modell-Nr.: ET-YFB200G) oder der Digitale Interface-Box (Modell- Nr.: ET-YFB100G) mit dem Projektor muss die optionale DIGITAL LINK-Anschlusskarte (Modell-Nr.: TY-SB01DL) in den...
Seite 29: Über Ihren Projektor
Kapitel 1 Vorbereitung — Über Ihren Projektor Über Ihren Projektor Fernbedienung Vorderseite Oben Unterseite <STANDBY>-Taste <FUNCTION>-Taste Versetzt den Projektor in den Ausschaltzustand (Standby- Weist einen häufig verwendeten Vorgang als Modus), wenn der <MAIN POWER>-Schalter am Projektor im Schnellzugriffstaste zu. (x Seite 83) Projektionsmodus auf <ON>...
Seite 30: Kapitel 1 Vorbereitung - Über Ihren Projektor
Kapitel 1 Vorbereitung — Über Ihren Projektor Achtung f Lassen Sie die Fernbedienung nicht fallen. f Vermeiden Sie den Kontakt mit Flüssigkeiten oder Feuchtigkeit. f Versuchen Sie nicht, die Fernbedienung auseinanderzunehmen oder zu verändern. f Beachten Sie die folgenden Anweisungen auf dem Warnaufkleber auf der Rückseite der Fernbedienung. g Verwenden Sie keine neuen und alten Batterien gemeinsam.
Seite 31: Projektorgehäuse
Kapitel 1 Vorbereitung — Über Ihren Projektor Projektorgehäuse Vorderseite Seite 2 3 4 5 Rückseite Oben Unterseite Projektionsrichtung Signalempfänger der Fernbedienung (vorn) 12 Sicherheitssteckplatz Dieser Sicherheitssteckplatz ist mit Kensington- Betriebsanzeige <ON (G)/STANDBY (R)> Sicherheitskabeln kompatibel. Zeigt den Betriebszustand an. 13 Anschlüsse (x Seite 33) Lichtquellenanzeige <LIGHT1>...
Seite 32: Bedienfeld
Informationen zur Verfügbarkeit der NFC-Funktion in dem Land oder der Region, in dem/der Sie das Produkt gekauft haben, finden Sie auf der folgenden Website oder wenden Sie sich an Ihren Händler. https://panasonic.net/cns/projector/ f Verwenden Sie für die Verbindung mit der NFC-Funktion die Anwendungssoftware „Smart Projector Control“, welche die Einstellung und Anpassung des Projektors durchführt.
Seite 33: Anschlüsse
Kapitel 1 Vorbereitung — Über Ihren Projektor r Anschlüsse <MULTI SYNC IN>-Anschluss/<MULTI SYNC OUT>- <REMOTE 1 IN>-Anschluss/<REMOTE 1 OUT>-Anschluss Anschluss Mit diesen Anschlüssen wird in einer Umgebung mit mehreren Dieser Anschluss wird verwendet, um mehrere Projektoren Projektoren die Fernbedienung für die serielle Steuerung anzuschließen, wenn der Kontrast für eine kombinierte angeschlossen.
Seite 34: Namen Und Funktionen Der Funktionskarte (Optional)
Kapitel 1 Vorbereitung — Über Ihren Projektor Namen und Funktionen der Funktionskarte (optional) Dieser Projektor ist mit einem Intel Smart Display Module (Intel SDM)-Spezifikationssteckplatz ausgestattet. ® ® Eine Funktionskarte, die die Spezifikation Intel SDM Small (Intel SDM-S) oder Intel SDM Large (Intel SDM-L) ®...
Seite 35 Gerät von Panasonic Connect Co., Ltd., das den DIGITAL LINK-Eingang unterstützt g Anzeigegerät, das mit der Funktionskarte von Panasonic Connect Co., Ltd. ausgestattet ist, die den DIGITAL LINK-Eingang unterstützt f Wenn das Menü [ANZEIGE OPTION] → [SLOT IN] → [DIGITAL LINK-AUSGANG] auf [AKTIV] eingestellt ist und sich der Projektor im Projektionsmodus befindet, wird das DIGITAL LINK-Signal (einschließlich Audiosignal), das am <DIGITAL LINK IN/LAN>-Anschluss...
Seite 36: Vorbereiten Der Fernbedienung
Kapitel 1 Vorbereitung — Vorbereiten der Fernbedienung Vorbereiten der Fernbedienung Einsetzen und Entnehmen der Batterien (ii) Abb. 1 Abb. 2 Öffnen Sie den Deckel. (Abb. 1) Legen Sie die Batterien ein und schließen Sie den Deckel (legen Sie zuerst die m-Seite ein). (Abb. 2) f Wenn Sie die Batterien herausnehmen wollen, führen Sie diese Schritte in umgekehrter Reihenfolge durch.
Seite 37: Kapitel 1 Vorbereitung - Vorbereiten Der Fernbedienung
Kapitel 1 Vorbereitung — Vorbereiten der Fernbedienung Die Fernbedienung mit einem Kabel am Projektor anschließen Wenn Sie mehrere Projektoren mit einer einzelnen Fernbedienung steuern, verwenden Sie im Handel erhältliche Kabel mit M3-Stereo-Ministeckern zur Verbindung mit den Anschlüssen <REMOTE 1 IN>/<REMOTE 1 OUT> der Projektoren.
Seite 38: Kapitel 2 Erste Schritte
Erste Schritte Kapitel 2 Dieses Kapitel beschreibt, was Sie vor der Verwendung des Projektors tun müssen, z. B. Einrichtung und Herstellen von Verbindungen. 38 - DEUTSCH...
Seite 39: Kapitel 2 Erste Schritte - Einrichtung
Kapitel 2 Erste Schritte — Einrichtung Einrichtung Verwendbare Steckdose Dieser Projektor kann mit 100 V bis 240 V Wechselstrom als Stromversorgung betrieben werden. Eine geerdete Steckdose, die 15 A unterstützt, wird unabhängig von der Stromstärke benötigt. Die Form der verwendbaren Steckdose hängt von der Stromversorgung ab. Die folgenden Abbildungen zeigen Beispiele.
Seite 40 Kapitel 2 Erste Schritte — Einrichtung Deckenmontage und Projektion nach vorn Deckenmontage und Projektion von hinten (Verwendung der durchscheinenden Projektionsfläche) Menüoption Einstellwert Menüoption Einstellwert [FRONT/RÜCK] [FRONT] [FRONT/RÜCK] [RÜCK] [TISCH/DECKE] [TISCH/DECKE] [AUTO] oder [DECKE] [AUTO] oder [DECKE] Hochformateinstellung und Projektion nach vorne Hochformateinstellung und Projektion von der Rückseite (Verwendung der durchscheinenden Projektionsfläche) Menüoption...
Seite 41: Die Teile Für Die Montage (Optional)
Kapitel 2 Erste Schritte — Einrichtung Die Teile für die Montage (optional) Der Projektor kann an der Decke installiert werden, indem Sie die optionale Aufhängevorrichtung (Modell-Nr.: ET-PKD120H (für Hohe Decken), ET-PKD120S (für Niedrige Decken), ET-PKD130H (für hohe Decken, 6-achsige Einstellung)) und die Aufhängevorrichtung (Modell-Nr.: ET-PKD130B (Projektormontagehalterung)) kombinieren. f Verwenden Sie unbedingt die für diesen Projektor vorgesehene Aufhängevorrichtung.
Seite 42 Kapitel 2 Erste Schritte — Einrichtung (Einheit: m) Projektionsobjektiv Modell Nr. Objektivvorwölbungsmaß (L1) (ungefährer Wert) ET-C1W300 0,155 ET-C1W400 0,149 ET-C1W500 0,144 Standard-Zoomobjektiv/ET-C1S600 0,110 ET-C1T700 0,160 Hinweis f Informationen zum Anpassungsbereich der Position der Projektion mit der Objektivverschiebung finden Sie unter „Objektivverschiebungsbereich“ (x Seite 80). [GEOMETRIE]-Projektionsbereich [V-TRAPEZKORREKTUR] (von der Seite aus betrachtet) [H-TRAPEZKORREKTUR] (von oben aus betrachtet)
Seite 43 Kapitel 2 Erste Schritte — Einrichtung Nur [TRAPEZKORREKTUR] [TRAPEZKORREKTUR] und [KRÜMMUNGSKORREKT.] Nur [KRÜMMUNGSKOR- wird verwendet gemeinsam verwendet REKT.] wird verwendet Projekti- onsobjektiv Vertikale Tra- Horizontale Vertikale Tra- Horizontale Mindestwert Mindestwert Mindestwert Mindestwert Modell Nr. pezkorrektur Trapezkor- pezkorrektur Trapezkor- von R2/L2 von R3/L3 von R2/L2 von R3/L3 α...
Seite 44: Wenn Das Bildseitenverhältnis 16:10 Ist
Kapitel 2 Erste Schritte — Einrichtung Projektionsabstand jedes Projektionsobjektivs Es kann eine ±5 %-Abweichung bei den aufgeführten Projektionsabständen auftreten. Wird [GEOMETRIE] verwendet, wird der Abstand korrigiert, damit er unter der angegebene Projektionsbildgröße liegt. r Wenn das Bildseitenverhältnis 16:10 ist (Einheit: m) Standard-Zoomobjektiv/ Projektionsobjektiv Modell Nr.
Seite 45 Kapitel 2 Erste Schritte — Einrichtung r Wenn das Bildseitenverhältnis 16:9 ist (Einheit: m) Standard-Zoomobjektiv/ Projektionsobjektiv Modell Nr. ET-C1W300 ET-C1W400 ET-C1W500 ET-C1T700 ET-C1S600 Projektionsverhältnis 1,36 - 2,10:1 0,550 - 0,690:1 0,680 - 0,950:1 0,940 - 1,39:1 2,07 - 3,38:1 Größe des projizierten Bilds Projektionsabstand (L) Min.
Seite 46 Kapitel 2 Erste Schritte — Einrichtung r Wenn das Bildseitenverhältnis 4:3 ist (Einheit: m) Standard-Zoomobjektiv/ Projektionsobjektiv Modell Nr. ET-C1W300 ET-C1W400 ET-C1W500 ET-C1T700 ET-C1S600 Projektionsverhältnis 1,64 - 2,52:1 0,660 - 0,830:1 0,820 - 1,14:1 1,13 - 1,67:1 2,49 - 4,06:1 Größe des projizierten Bilds Projektionsabstand (L) Min.
Seite 47: Einstellung Der Einstellbaren Füße
Kapitel 2 Erste Schritte — Einrichtung Formel zum Berechnen des Projektionsabstands pro Projektionsobjektiv Um eine Projektionsgröße zu verwenden, die nicht in diesem Handbuch aufgeführt ist, prüfen Sie die Projektionsgröße SD (m) und verwenden Sie die entsprechende Formel, um den Projektionsabstand zu berechnen.
Seite 48: Abnehmen/Anbringen Des Projektionsobjektivs
Bevor Sie das Projektionsobjektiv anbringen, nehmen Sie den Objektivdeckel ab, der am Projektionsobjektiv angebracht ist. f Panasonic Connect Co., Ltd. übernimmt keine Verantwortung für mögliche Schäden oder Funktionsstörungen des Produktes, die durch die Verwendung von Projektionsobjektiven entstehen, die nicht durch Panasonic Connect Co., Ltd. hergestellt wurden. Verwenden Sie unbedingt die für diesen Projektor vorgesehenen Projektionsobjektive.
Seite 49: Kapitel 2 Erste Schritte - Abnehmen/Anbringen Des Projektionsobjektivs
Kapitel 2 Erste Schritte — Abnehmen/Anbringen des Projektionsobjektivs Anbringen des Projektionsobjektivs Befolgen Sie zum Anbringen des Projektionsobjektivs die folgenden Schritte. Fangen Sie mit Schritt 2) an, wenn der staubdichte Schwamm bereits entfernt wurde. Staubdichter Schwamm Abb. 1 Entfernen Sie den staubdichten Schwamm. (Abb. 1) Vorstehende Markierung am Projektor Hervorstehende Markierung auf dem...
Seite 50: Installation Der Funktionskarte
Website. https://panasonic.net/cns/projector/ Die Bestätigung des Betriebs für die Geräte anderer Hersteller wurde mit den durch die Panasonic Connect Co., Ltd. unabhängig festgelegten Elementen durchgeführt und nicht alle Betriebsvorgänge sind garantiert. Bei Betriebs- oder Leistungsproblemen, die durch die Geräte anderer Hersteller verursacht werden, wenden Sie sich an den jeweiligen Hersteller.
Seite 51: Kapitel 2 Erste Schritte - Installation Der Funktionskarte
Kapitel 2 Erste Schritte — Installation der Funktionskarte Für die Funktionskarte mit Intel SDM-S-Spezifikation ® Bringen Sie den mitgelieferten SLOT-Adapter im Vorfeld an, wenn Sie eine Funktionskarte mit Intel SDM Small ® (Intel SDM-S)-Spezifikation mit geringer Breite installieren. ® SLOT-Adapter Führung Funktionskarte Schraube Abb.
Seite 52: Installation Der Funktionskarte
Kapitel 2 Erste Schritte — Installation der Funktionskarte Installation der Funktionskarte Schrauben (zwei Positionen) Schrauben (zwei Positionen) Führungsschiene Steckplatzabdeckung Abb. 1 Abb. 2 Abb. 3 Entfernen Sie die Steckplatzabdeckung. (Abb. 1) f Entfernen Sie die zwei Schrauben, die die Steckplatzabdeckung fixieren, indem Sie sie mit einem Kreuzschlitzschraubendreher gegen den Uhrzeigersinn drehen.
Seite 53: Kapitel 2 Erste Schritte - Anschließen
Kapitel 2 Erste Schritte — Anschließen Anschließen Vor dem Anschließen f Lesen Sie vor dem Anschließen die Bedienungsanleitung für das anzuschließende externe Gerät aufmerksam durch. f Schalten Sie alle Geräte aus, bevor Sie die Kabel anschließen. f Schließen Sie die Kabel an und beachten Sie dabei die folgenden Beschreibungen. Anderenfalls kann es zu Funktionsstörungen kommen.
Seite 54: Anschlussbeispiel: Av-Geräte
Kapitel 2 Erste Schritte — Anschließen Anschlussbeispiel: AV-Geräte Für <HDMI IN 1>/<HDMI IN 2>-Anschlüsse Blu-ray disc player Hinweis f Wenn das HDMI-Signal eingespeist wird, kann es abhängig von dem verbundenen externen Gerät oder dem Eingangssignal erforderlich sein, die Einstellung im Menü [ANZEIGE OPTION] → [HDMI IN] → [HDMI1]/[HDMI2] → [EDID-AUSWAHL] umzuschalten. f Verwenden Sie ein HDMI-Kabel, das den HDMI High Speed-Normen entspricht, wie etwa ein HDMI-Kabel.
Seite 55: Anschlussbeispiel: Computer
Kapitel 2 Erste Schritte — Anschließen f Die Einstellung über das Menü [ANZEIGE OPTION] → [SLOT IN] ist abhängig von dem angeschlossenen externen Gerät oder dem Eingangssignal erforderlich. f Der <SDI OUT>-Anschluss ist ein aktiver Durchgangsanschluss zur Ausgabe der SDI-Signaleinspeisung (HD-SDI/3G-SDI/12G-SDI) an den <SDI 1 IN>-Anschluss.
Seite 56: Anschlussbeispiel Unter Verwendung Von Digital Link
Kapitel 2 Erste Schritte — Anschließen Anschlussbeispiel unter Verwendung von DIGITAL LINK Dies ist ein Beispiel, in dem das optionale DIGITAL LINK-Anschlusskarte (Modell-Nr.: TY-SB01DL) in <SLOT> eingesetzt ist. Die Anschlüsse <DIGITAL LINK IN/LAN> und <DIGITAL LINK OUT> sind Anschlüsse an der optionalen DIGITAL LINK-Anschlusskarte (Modell-Nr.: TY-SB01DL).
Seite 57: Verknüpfung Mehrerer Anzeigegeräte
Website. https://panasonic.net/cns/projector/ Die Bestätigung des Betriebs für die Geräte anderer Hersteller wurde mit den durch die Panasonic Connect Co., Ltd. unabhängig festgelegten Elementen durchgeführt und nicht alle Betriebsvorgänge sind garantiert. Bei Betriebs- oder Leistungsproblemen, die durch die Geräte anderer Hersteller verursacht werden, wenden Sie sich an den jeweiligen Hersteller.
Seite 58: Anschlussbeispiel, Wenn Die Kontrast-Synchronisierungsfunktion/Verschluss-Synchronisierungsfunktion Verwendet Wird
Kapitel 2 Erste Schritte — Anschließen f Bis zu zehn Geräte können in Reihe geschaltet werden. Das Bild wird aber möglicherweise aufgrund der schlechteren Signalqualität abhängig von den verbundenen Geräten oder den verwendeten Kabeln nicht angezeigt. f Die maximale Anzahl angeschlossener Geräte ist auf acht Geräte beschränkt, wenn ein Bildsignal eingespeist wird, das mit HDCP 1.X geschützt ist.
Seite 59: Anschlussbeispiel
Kapitel 2 Erste Schritte — Anschließen Anschlussbeispiel Schließen Sie alle zu verbindenden Projektoren in einer Schleife durch eine Verkettungsverbindung an, wenn die Kontrast-Synchronisierungsfunktion/Verschluss-Synchronisierungsfunktion verwendet werden soll. Die Anzahl der verbundenen Projektoren ist auf maximal 64 Projektoren begrenzt. r Für <MULTI SYNC IN>/<MULTI SYNC OUT>-Anschlüsse Anschlüsse der Synchronisierungsquelle Anschlüsse des Projektors, der synchronisiert werden soll Anschlüsse des Projektors, der synchronisiert werden soll...
Seite 60 Kapitel 2 Erste Schritte — Anschließen r Für <SERIAL IN>/<SERIAL OUT>-Anschlüsse Verbindungskabel (ungekreuzt, alle angeschlossen) Verbindungskabel (ungekreuzt, alle angeschlossen) Anschlüsse der Synchronisierungsquelle Anschlüsse des Projektors, der synchronisiert werden soll Verbindungskabel (ungekreuzt, alle angeschlossen) Verbindungskabel (ungekreuzt, alle angeschlossen) Anschlüsse des Projektors, der synchronisiert werden soll Anschlüsse des Projektors, der synchronisiert werden soll Hinweis f Die Kontrast-Synchronisierungsfunktion und die Verschluss-Synchronisierungsfunktion können gleichzeitig verwendet werden.
Seite 61: Kapitel 3 Grundlegende Bedienung
Grundlegende Kapitel 3 Bedienung Dieses Kapitel beschreibt grundlegende Bedienungsvorgänge für den Anfang. DEUTSCH - 61...
Seite 62: Ein-/Ausschalten Des Projektors
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Ein-/Ausschalten des Projektors Anschluss des Netzkabels Achten Sie darauf, dass das beiliegende Netzkabel sicher am <AC IN>-Anschluss des Projektors eingesteckt ist, um zu verhindern, dass es herausfällt. Überzeugen Sie sich davon, dass der <MAIN POWER>-Schalter auf der <OFF>-Seite steht, bevor Sie das mitgelieferte Netzkabel an den Projektor anschließen.
Seite 63: Betriebsanzeige
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Heben Sie die Netzkabelhalterung an, mit der das Netzkabel fixiert ist. (Abb. 1) f Fixieren Sie die Netzkabelhalterung, indem Sie sie am Projektor fixieren. Halten Sie den Stecker des Netzkabel fest und ziehen Sie das Netzkabel aus dem <AC IN>-Anschluss des Projektors heraus.
Seite 64: Einschalten Des Projektors
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors f Der Projektor verbraucht auch im Standby-Modus Strom (Betriebsanzeige <ON (G)/STANDBY (R)> leuchtet rot). Näheres zum Stromverbrauch im Bereitschaftsmodus finden Sie unter „Stromverbrauch Standby-Modus“ (x Seite 292). f Wenn der Projektor das Signal von der Fernbedienung empfängt, blinkt die Betriebsanzeige <ON (G)/STANDBY (R)> in der folgenden Farbe gemäß...
Seite 65: Bei Anzeige Des Bildschirms Für Ersteinstellungen
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors f Wenn das Gerät beim vorherigen Gebrauch durch Drücken der Seite <OFF> des <MAIN POWER>-Schalters oder durch direktes Verwenden des Unterbrechungsschalters während des Projizierens ausgeschaltet wurde, leuchtet die Betriebsanzeige <ON (G)/STANDBY (R)> grün, und nach einer Weile wird ein Bild projiziert, wenn das Gerät durch Drücken der Seite <ON> des <MAIN POWER>-Schalters oder durch Einschalten des Unterbrechungsschalters bei in die Steckdose eingesetztem Netzstecker eingeschaltet wird.
Seite 66: Anfangseinstellung (Betriebseinstellung)
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Anfangseinstellung (Betriebseinstellung) Stellen Sie die Elemente für das Bedienverfahren abhängig von der Anwendung und der Betriebsdauer des Projektors ein. Nach dem Abschluss der Anfangseinstellung können Sie die Einstellungen der einzelnen Elemente über das Menü...
Seite 67 Projektion und der Laufzeit vor. Die Werte der Helligkeit und Laufzeit sind nur Schätzungen und das Diagramm, das die Beziehung zeigt, ist nur ein Beispiel. Diese geben außerdem nicht den Garantiezeitraum an. r PT-REQ12 [LICHTLEISTUNG] (%) Helligkeit (lm) Geschätzte Laufzeit...
Seite 68: Anfangseinstellung (Installationseinstellung)
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors r PT-REQ80 [LICHTLEISTUNG] (%) Helligkeit (lm) Geschätzte Laufzeit (Stunden) 8 000 20 000 7 200 21 300 6 400 24 000 5 600 27 200 4 800 31 000 4 000 35 600 *1 Die geschätzte Laufzeit ist die Zeit, bis sich die Helligkeit gegenüber der Auslieferung ungefähr um die Hälfte verringert hat, wenn der Projektor mit der Menüeinstellung [BILD] →...
Seite 69: Anfangseinstellung (Standby-Modus)
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Anfangseinstellung (Standby-Modus) Stellen Sie die Betriebsart im Standby ein. Die Standardeinstellung lautet [NORMAL] und erlaubt Ihnen, die Netzwerkfunktion im Standby zu nutzen. Um den Stromverbrauch im Standby gering zu halten, stellen Sie diese Option auf [ECO] ein.
Seite 70: Anfangseinstellung (Edid-Einstellung)
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Drücken Sie qw, um die Einstellung vorzunehmen. WERKSEINSTELLUNG 16:9 BILDSCHIRMFORMAT BILD-POSITION Wählen Sie die Einstellungen wie für die verwendete Projektionsfläche erforderlich. MENUE SELECT ÄNDERN EINGABE ENTER Drücken Sie die <ENTER>-Taste, um zur Anfangseinstellung zu gelangen. Anfangseinstellung (EDID-Einstellung) Dienst der Einstellung der Haupteingangsauflösung des Bildsignals.
Seite 71: Anfangseinstellung (Zeitzone)
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Anfangseinstellung (Zeitzone) Stellen Sie [ZEITZONE] in Übereinstimmung mit dem Land oder der Region ein, wo Sie den Projektor benutzen. Nach dem Abschluss der Anfangseinstellung können Sie die Einstellung über das Menü [PROJEKTOR EINSTELLUNGEN] → [DATUM UND UHRZEIT] ändern. Die aktuellen Einstellungen werden unter [ORTS DATUM] und [ORTSZEIT] angezeigt.
Seite 72: Wenn Der Einstellungsbildschirm Für Das Administratorkonto Angezeigt Wird
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Wenn der Einstellungsbildschirm für das Administratorkonto angezeigt wird Wenn der Projektor zum ersten Mal nach dem Kauf eingeschaltet wird oder wenn das Menü [PROJEKTOR EINSTELLUNGEN] → [INITIALISIEREN] → [WERKSRÜCKSTELLUNG] ausgeführt wird, werden nach Beginn der Projektion der Fokus-Einstellungsbildschirm, der [WERKSEINSTELLUNG]-Bildschirm und dann der [ADMINISTRATORKONTO]-Bildschirm angezeigt.
Seite 73: Einstellungen Vornehmen Und Elemente Auswählen
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Geben Sie das Passwort ein, das in Schritt 5) eingegeben wurde. Drücken Sie nach der Eingabe des Passworts asqw, um [OK] auszuwählen, und drücken Sie die <ENTER>-Taste. f Der Bildschirm [ADMINISTRATORKONTO] wird angezeigt. 10) Drücken Sie as, um [SPEICHERN] auszuwählen, und dann die <ENTER>-Taste.
Seite 74: Ausschalten Des Projektors
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors f Ausführliche Informationen zur Bedienung für die Eingangsauswahl finden Sie unter „Auswahl des Eingangssignals“ (x Seite 75). Stellen Sie die vordere, hintere und seitliche Neigung des Projektors mit den einstellbaren Füßen ein. (x Seite 47) Drücken Sie die <SHIFT>-Taste, um die Bildposition der Projektion einzustellen.
Seite 75: Kapitel 3 Grundlegende Bedienung - Projizieren
Kapitel 3 Grundlegende Bedienung — Projizieren Projizieren Überprüfen Sie die Anbringung des Projektionsobjektivs (x Seite 49), den externen Geräteanschluss (x Seite 53) und den Netzkabelanschluss (x Seite 62) und schalten Sie dann den Strom ein (x Seite 64), um mit dem Projizieren zu beginnen. Wählen Sie das zu projizierende Video aus, und passen Sie die Darstellung des projizierten Bildes an.
Seite 76: Den Eingang Direkt Über Das Bedienfeld Umschalten
Kapitel 3 Grundlegende Bedienung — Projizieren f Die Bedienung beim Betätigen der Taste <HDMI1>, <HDMI2>, <DISPLAYPORT> oder <SLOT> kann so festgelegt werden, dass zu dem Eingang umgeschaltet wird, der im Menü [SICHERHEIT] → [BEDIENELEMENT EINSTELLUNG] festgelegt ist. f Wenn sich der Projektor im Standby-Modus befindet, kann der aktuelle Eingangsauswahlstatus nicht geändert werden, auch wenn die Eingangsauswahl-Taste auf der Fernbedienung oder dem Bedienfeld betätigt wird.
Seite 77: Anpassen Des Fokus, Des Zooms Und Der Objektivverschiebung
Kapitel 3 Grundlegende Bedienung — Projizieren f Wenn das optionale Gerät mit Unterstützung für DIGITAL LINK-Ausgabe (Modell-Nr.: ET-YFB100G, ET-YFB200G) an den <DIGITAL LINK IN/LAN>-Anschluss der optionalen DIGITAL LINK-Anschlusskarte (Modell-Nr.: TY-SB01DL) angeschlossen wird, die in den Steckplatz eingesetzt ist, werden das DIGITAL LINK-Logo und der Eingangsname, der beim optionalen Gerät mit Unterstützung für DIGITAL LINK- Ausgang ausgewählt wurde, im Anzeigebereich von [DIGITAL LINK] auf dem Eingangsauswahlbildschirm angezeigt.
Seite 78: Anpassen Des Fokusausgleichs
Kapitel 3 Grundlegende Bedienung — Projizieren Anpassen des Fokusausgleichs Durch die Änderung der Projektionsgröße kann der Fokusausgleich in der Mitte und Peripherie des Bildes verloren gehen. f Wenn das Projektionsobjektiv verwendet wird, kann der Fokusausgleich in der Mitte und Peripherie der Projektion auf der Projektionsobjektivseite angepasst werden.
Seite 79: Verschieben Des Projektionsobjektivs In Die Ausgangsposition
Kapitel 3 Grundlegende Bedienung — Projizieren f Einzelheiten zur Bedienung finden Sie im Menü [PROJEKTOR EINSTELLUNGEN] → [OBJEKTIV] → [KALIBRIERUNG DES OBJEKTIVS] (x Seite 152). f Die Ausgangsposition ist eine Ursprungsposition der Objektivverschiebung (vertikale Position und horizontale Position des Objektivs), die auf dem Kalibrierergebnis basiert.
Seite 80: Objektivverschiebungsbereich
Kapitel 3 Grundlegende Bedienung — Projizieren Objektivverschiebungsbereich Der Projektor kann, basierend auf der optischen Mittelposition des Bildes (Standardprojektionsposition), die Position der Projektion innerhalb des Objektivverschiebungsbereichs für jedes Projektionsobjektiv anpassen. Die optische Mittelposition des Bildes ist eine Bildposition, die auf der optischen Achsenmitte des Projektorgehäuses basiert.
Seite 81: Kapitel 3 Grundlegende Bedienung - Verwendung Des Usb-Speichers
Kapitel 3 Grundlegende Bedienung — Verwendung des USB-Speichers Verwendung des USB-Speichers Dieser Projektor unterstützt die Anbringung eines USB-Speichers. Schließen Sie den USB-Speicher an den <USB>-Anschluss an, wenn Sie ein Benutzer-Testbild registrieren oder wenn Sie die Datenübernahmefunktion oder die Firmware-Aktualisierungsfunktion usw. verwenden. Hinweis f Einzelheiten zur Registrierung des Testbilds finden Sie unter „Registrierung des Testbilds“...
Seite 82: Kapitel 3 Grundlegende Bedienung - Bedienen Der Fernbedienung
Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Bedienen der Fernbedienung Verwendung der Verschlussfunktion Wenn der Projektor eine Zeit lang nicht gebraucht wird, z.B. während einer Sitzungspause, kann das Bild zeitweise ausgeschaltet werden. -Taste Drücken Sie die <SHUTTER>-Taste. f Das Bild verschwindet. f Dieser Vorgang kann auch unter Verwendung der <SHUTTER>-Taste auf dem Bedienfeld durchgeführt werden.
Seite 83: Verwendung Der Funktionstaste
Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Umschalten der Anzeigeposition des Menübildschirms Indem Sie den [BILDSCHIRMEINBLENDUNGEN]-Bildschirm direkt und ohne Bedienung über den Hauptmenübildschirm aufrufen, kann die Anzeigeposition des Menübildschirms (OSD) ganz einfach geändert werden. -Taste Halten Sie die <ON SCREEN>-Taste mindestens eine Sekunde lang gedrückt. f Der [BILDSCHIRMEINBLENDUNGEN]-Bildschirm wird angezeigt, während der Cursor den Status [OSD- POSITION] aufweist.
Seite 84: Verwendung Der Statusfunktion
Eingangssignal anzuzeigen, bevor Sie verschiedene Einstellungen durchführen. Verwendung der Statusfunktion Zeigen Sie den Status des Projektors an. -Taste Drücken Sie die <STATUS>-Taste. f Der Bildschirm [STATUS] wird angezeigt. STATUS PROJEKTOR MODEL PT-REQ12 SERIEN NUMMER 123456789012 BETRIEBSSTUNDEN 10000h LAMP.-BETRIEBSSTUNDEN 10000h / 10000h DURCHGEHENDE LEUCHTZEIT...
Seite 85 Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung f Die mit der Fernbedienung eingestellte Identifikationsnummer wird solange gespeichert, bis sie erneut eingestellt wird. Sie wird jedoch gelöscht, wenn die Fernbedienung mit leeren Batterien liegen bleibt. Stellen Sie dieselbe Identifikationsnummer erneut ein, wenn die Batterien ersetzt worden sind.
Seite 86: Kapitel 4 Einstellungen
Einstellungen Kapitel 4 Dieses Kapitel beschreibt die Einstellungen und die Anpassungen, die Sie unter Verwendung des Bildschirmmenüs vornehmen können. 86 - DEUTSCH...
Seite 87: Menünavigation
Kapitel 4 Einstellungen — Menünavigation Menünavigation Über das Bildschirmmenü (Menü) können verschiedene Einstellungen und Anpassungen des Projektors durchgeführt werden. Navigation durch das Menü Bedienungsverfahren -Taste Drücken Sie die <MENU>-Taste auf der Fernbedienung oder auf dem Bedienfeld. f Der Bildschirm [HAUPTMENÜ] wird angezeigt. HAUPTMENÜ...
Seite 88: Kapitel 4 Einstellungen - Menünavigation
Kapitel 4 Einstellungen — Menünavigation Drücken Sie die <ENTER>-Taste. f Die Untermenüs des ausgewählten Hauptmenüs werden angezeigt. POSITION SHIFT BILDFORMAT STANDARD ZOOM GEOMETRIE MENUE SELECT UNTERMENÜ ENTER Drücken Sie as, um ein Untermenü zu wählen, und die qw- oder die <ENTER>-Taste, um die Einstellungen zu ändern oder vorzunehmen.
Seite 89: Hauptmenü
Kapitel 4 Einstellungen — Menünavigation f Die dreieckige Markierung unterhalb des Skalierungsbalkens im Einstellbildschirm zeigt die werkseitige Standardeinstellung an. Die Position der dreieckigen Markierung variiert mit den ausgewählten Eingangssignalen. Aktueller Einstellwert Werkseitige Standardeinstellung Hauptmenü Wenn eine Hauptmenüoption ausgewählt wird, wechselt der Bildschirm zum Untermenü-Auswahlbildschirm. Die Menüoption mit l in der Modusspalte [EINFACH] zeigt an, dass diese im Menübildschirm (OSD) angezeigt wird, wenn das Menü...
Seite 90 Kapitel 4 Einstellungen — Menünavigation Untermenüoption Werkseinstellung [EINFACH]-Modus Seite [STANDARD-BILDMODUS] [AUTO] ― *1 Hängt vom Signaleingang ab. *2 Hängt von [BILDMODUS] ab. [POSITION] Untermenüoption Werkseinstellung [EINFACH]-Modus Seite [SHIFT] ― ― [BILDFORMAT] [STANDARD] [ZOOM] ― ― [GEOMETRIE] [AUS] [ERWEITERTES MENÜ] Untermenüoption Werkseinstellung [EINFACH]-Modus Seite [DIGITAL CINEMA REALITY]...
Seite 91 Kapitel 4 Einstellungen — Menünavigation [PROJEKTOR EINSTELLUNGEN] Untermenüoption Werkseinstellung [EINFACH]-Modus Seite [PROJEKTOR ID] [ALLE] [PROJEKTIONSARTEN] ― [OBJEKTIV] ― [SLOT-EINSTELLUNG] ― ― [BETRIEBSEINSTELLUNG] ― [LICHTLEISTUNG] [100.0%] [HELLIGKEITSREGLER] ― ― [BEREITSCHAFTS MODUS] [NORMAL] ― [SCHNELLSTARTMODUS] [AUS] ― [AUTOMAT. LAMPENABSCHALTUNG] ― ― [KEIN SIGNAL-EINSTELLUNG] ―...
Seite 92 NFC-Upgrade-Kit nicht verwendet werden kann. Informationen zur Verfügbarkeit der NFC-Funktion in dem Land oder der Region, in dem/der Sie das Produkt gekauft haben, finden Sie auf der folgenden Website oder wenden Sie sich an Ihren Händler. https://panasonic.net/cns/projector/ 92 - DEUTSCH...
Seite 93: Kapitel 4 Einstellungen - Menü [Bild]
Kapitel 4 Einstellungen — Menü [BILD] Menü [BILD] Wählen Sie auf dem Menübildschirm [BILD] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 87). [BILDMODUS] Sie können zum gewünschten Bildmodus wechseln, der für die Bildquelle und die Umgebung, in der Projektor verwendet wird, geeignet ist.
Seite 94: [Farbe]
Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie qw oder die <ENTER>-Taste. f Der [HELLIGKEIT]-Bildschirm zur individuellen Anpassung wird angezeigt. Drücken Sie qw, um den Pegel einzustellen. Bedienung Einstellung Regelbereich Erhöht die Helligkeit der dunklen (schwarzen) Bereiche der Projek- Drücken Sie w. tion.
Seite 95 Kapitel 4 Einstellungen — Menü [BILD] f Wenn das Menü [ANZEIGE OPTION] → [COLOR MATCHING] auf etwas anderes als [AUS] eingestellt wurde, ist [FARBTON] fest auf [ANWENDER1] eingestellt. f Die numerischen Werte der Farbtemperatur sind Richtlinien. Einstellen des gewünschten Weißabgleichs Drücken Sie as, um [FARBTON] auszuwählen. Drücken Sie qw.
Seite 96: [Weiss Gain]
Kapitel 4 Einstellungen — Menü [BILD] f Wenn Sie qw drücken, um [ABBRECHEN] auszuwählen, und dann die <ENTER>-Taste drücken, werden die Daten nicht überschrieben. f Der Bildschirm [WEISSWERT] wird angezeigt. Drücken Sie as, um [ROT], [GRÜN] oder [BLAU] zu wählen. Drücken Sie qw, um den Pegel einzustellen. Hinweis f Stellen Sie [FARBTON] richtig ein.
Seite 97: Einstellen Von [Hdr-Hlg-System Gamma]
Kapitel 4 Einstellungen — Menü [BILD] [STANDARD] Für diesen Projektor spezifischer Gamma-Modus. Verwendet die Gammadaten, die vom Benutzer registriert wurden. [ANWENDER] (Die Registrierung benötigt eine separate Software. Wenden Sie sich an Ihren Händler.) Mit SMPTE ST 2084 konformer Gamma-Modus, in dem die Luminanz maximal 500 cd/m betragen [HDR ST2084-500] kann und HDR (High Dynamic Range, hoher Dynamikumfang) unterstützt wird.
Seite 98: [System Daylight View]
Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie asqw, um [OK] auszuwählen, und drücken Sie die <ENTER>-Taste. f Der gewählte Gamma-Name wird geändert. Hinweis f Die Anzeige von [ANWENDER] wird auch geändert, wenn der Name geändert wird. [SYSTEM DAYLIGHT VIEW] Sie können das Bild für optimale Klarheit korrigieren, auch wenn es unter einem hellen Licht projiziert wird. Drücken Sie as, um [SYSTEM DAYLIGHT VIEW] auszuwählen.
Seite 99: Ausführung Der Gewünschten Korrektur
Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie qw. f Der [DYNAMISCHER KONTRAST]-Bildschirm zur individuellen Anpassung wird angezeigt. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [AUS] Deaktiviert die dynamische Kontrastfunktion. Passt die Lichtquelle an und kompensiert Signale in geringem Maße. Passt die Lichtquelle an und kompensiert Signale in einem gemäßigten Umfang.
Seite 100 Kapitel 4 Einstellungen — Menü [BILD] f Drücken Sie die <ENTER>-Taste, wenn [MULTI PROJECTOR SYNC] ausgewählt ist. Einstellungselement Einzelheiten Wählen Sie dieses Element, wenn der falsch angepasste Schwarz- pegel (gräuliches Schwarz) bei dunklen Szenen störend ist. Führen Sie eine konventionelle Korrektur durch, um den Schwarz- pegel anzupassen, indem Sie die allgemeine Helligkeit verringern.
Seite 101: [Farbraum]
Kapitel 4 Einstellungen — Menü [BILD] Einstellungselement Einzelheiten Stellt die Kontrast-Synchronisierungsfunktion ein. Dieses Einstellungselement erscheint in den folgenden Menüopti- onen. f Das Menü [PROJEKTOR EINSTELLUNGEN] → [MULTI PRO- [MULTI PROJECTOR SYNC] JECTOR SYNC] Einzelheiten finden Sie im Menü [PROJEKTOR EINSTELLUNGEN] → [MULTI PROJECTOR SYNC] (x Seite 174). Hinweis f [HELLIGKEITSKORREKTUR] kann nicht eingestellt werden, wenn [KONTRASTMODUS] auf [1] eingestellt ist.
Seite 102: [System Auswahl]
Kapitel 4 Einstellungen — Menü [BILD] [SYSTEM AUSWAHL] Der Projektor erkennt automatisch das Eingangssignal. Sie können die Systemmethode aber auch manuell einstellen, wenn ein instabiles Signal eingespeist wird. Stellen Sie die Systemmethode passend zum Eingangssignal ein. Drücken Sie as, um [SYSTEM AUSWAHL] auszuwählen. Drücken Sie die <ENTER>-Taste.
Seite 103 Kapitel 4 Einstellungen — Menü [BILD] Nehmen Sie die in den folgenden Schritten beschriebenen Einstellungen vor, um eine möglichst originalgetreue, sRGB-konforme Farbwiedergabe zu erzielen. Stellen Sie [COLOR MATCHING] auf [AUS] ein. f Siehe [COLOR MATCHING] (x Seite 120). Rufen Sie das Menü [BILD] auf. f Siehe „Menü...
Seite 104: Kapitel 4 Einstellungen - Menü [Position]
Kapitel 4 Einstellungen — Menü [POSITION] Menü [POSITION] Wählen Sie auf dem Menübildschirm [POSITION] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 87). Hinweis f Wenn das optionale Gerät mit Unterstützung für die DIGITAL LINK-Ausgabe (Modell-Nr.: ET-YFB100G, ET-YFB200G) am <DIGITAL LINK IN/LAN>-Anschluss der optionalen DIGITAL LINK-Anschlusskarte (Modell-Nr.: TY-SB01DL) angeschlossen ist, die in den Steckplatz...
Seite 105: [Zoom]
Kapitel 4 Einstellungen — Menü [POSITION] Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [STANDARD] Die Bilder werden ohne Änderung des Seitenverhältnisses der Eingangssignale angezeigt. [DIREKT] Die Bilder werden ohne Änderung der Auflösung der Eingangssignale angezeigt. Die Bilder werden im Seitenverhältnis 16:9 angezeigt, wenn Standardsignale eingespeist werden [16:9] Wenn Breitbildsignale eingespeist werden...
Seite 106: [Geometrie]
Bis zu drei Korrekturdaten können gespeichert werden. [PC-3] *1 „Geometric & Setup Management Software“ kann von der folgenden Website heruntergeladen werden. https://panasonic.net/cns/projector/pass/ Zum Download ist eine Registrierung und Anmeldung bei PASS notwendig. Hinweis f Das Menü, das Logo oder die Eingangssignalanzeige erscheinen möglicherweise neben der Projektionsfläche, wenn [GEOMETRIE] eingestellt wird.
Seite 107 Kapitel 4 Einstellungen — Menü [POSITION] f Die [GEOMETRIE]-Einstellung ist deaktiviert, wenn die folgende Bedingung gilt, und die Geometrieeinstellungsfunktion kann nicht verwendet werden. g Wenn das Menü [ERWEITERTES MENÜ] → [QUAD PIXEL DRIVE] auf [AUS] eingestellt ist Sie wird jedoch nicht deaktiviert, wenn 1080/120p-Bilder, 1080/240-Bilder oder Testbilder projiziert werden. f Das Bild verschwindet für einen Augenblick oder wird bei der Ausführung der Einstellung gestört, aber das ist keine Fehlfunktion.
Seite 108 Kapitel 4 Einstellungen — Menü [POSITION] [KRÜMMUNGSKORREKT.] [V-BOGENVERZERRUNG] [H-BOGENVERZERRUNG] [V-BOGENSYMMETRIE] [H-BOGENSYMMETRIE] [SEITENVERHÄLTNIS BEIBEHALTEN] Wählen Sie [EIN], um die Korrektur bei Beibehaltung des Seitenverhältnisses durchzuführen. [FREIES RASTER] Durch die Auswahl der Punkte oder Linien, die korrigiert werden sollen, ist eine feinere Anpassung möglich. Einzelheiten zur Bedienung finden Sie unter „Anpassen der Verzerrung mit [FREIES RASTER]“...
Seite 109 Kapitel 4 Einstellungen — Menü [POSITION] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [GEOMETRIE:ECKEN-KORREKTUR] wird angezeigt. Drücken Sie as, um [LINEARITÄT] auszuwählen. Drücken Sie qw, um [MANUELL] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [LINEARITÄT] wird angezeigt. Drücken Sie asqw zur Anpassung. Anpassen der Verzerrung mit [FREIES RASTER] Drücken Sie as, um [GEOMETRIE] auszuwählen.
Seite 110 Kapitel 4 Einstellungen — Menü [POSITION] 12) Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. Wählen Sie die Breite der Rasterlinie. Sie kann zwischen 1 Linie und 10 Linien festgelegt werden. [1] - [10] (Werkseitige Standardeinstellung: [5]) 13) Drücken Sie as, um [RASTERFARBE] auszuwählen.
Seite 111: Ausgangsanpassungen Für [Freies Raster]
Kapitel 4 Einstellungen — Menü [POSITION] f Auch wenn [RASTERAUFLÖSUNG] oder [STEUERPUNKTE] erneut ausgewählt wird, bleiben die Korrekturdaten, die vor der erneuten Auswahl angepasst wurden, erhalten. f Durch die Auswahl eines engeren Rastermusters mit [RASTERAUFLÖSUNG] wird der Effektbereich der Kontrollpunkt-Positionsanpassung kleiner. Um eine aktuelle Feineinstellung vorzunehmen, wird empfohlen, diese über die Einstellung [RASTERAUFLÖSUNG] bis [17x17] anzupassen.
Seite 112: Menü [Erweitertes Menü]
Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] Menü [ERWEITERTES MENÜ] Wählen Sie auf dem Menübildschirm [ERWEITERTES MENÜ] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 87).
Seite 113: Kapitel 4 Einstellungen - Menü [Erweitertes Menü]
Wenn das Menü [ERWEITERTES MENÜ] → [QUAD PIXEL DRIVE] auf [AUS] gesetzt ist g Wenn das Bild mit 1080/120p oder 1920x1080/240 angezeigt wird „Geometric & Setup Management Software“ kann von der folgenden Website heruntergeladen werden. https://panasonic.net/cns/projector/pass/ Zum Download ist eine Registrierung und Anmeldung bei PASS notwendig. [EDGE BLENDING] Der überlappende Bereich wird nahtlos gemacht, indem Sie eine Abstufung der Helligkeit im überlappten Bereich...
Seite 114 Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] [WEICHE KANTE/SCHWARZ- Standardeinstellung. Passt die Stufen der Helligkeit und des Schwarzpegels an. WERT] Wählen Sie dieses Element, wenn Sie nur den Schwarzpegel anpassen. Dies ist praktisch, wenn die [NUR SCHWARZWERT] Stufen der Helligkeit mit einem extern verbundenen Medienserver usw. angepasst werden. Drücken Sie as, um den Bereich anzugeben, der korrigiert werden soll.
Seite 115 Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] 17) Drücken Sie die <ENTER>-Taste. f Der Anpassungsbereich der Projektion wird vorübergehend hell und der Bildschirm [NICHT ÜBERDECKT. SCHWARZWERT] wird angezeigt. f [ROT], [GRÜN] und [BLAU] können einzeln angepasst werden, wenn [INTERLOCKED] auf [AUS] eingestellt ist.
Seite 116 Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] f Durch das Anpassen der Position des Anpassungspunktes wird der Rand zum benachbarten Anpassungspunkt durch eine gerade Linie interpoliert. f Um die Positionen anderer Anpassungspunkte kontinuierliche anzupassen, kehren Sie zu Schritt 28) zurück. f Indem Sie die Taste <MENU> zweimal drücken, können Sie die Elemente für [SCHWARZRAND-BEREICH] erneut auswählen.
Seite 117: Initialisieren Der Form Der Grenze
Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] f Die Einstellung der Form der Grenze zwischen [NICHT ÜBERDECKT. SCHWARZWERT] und [SCHWARZRAND-WERT] dient dazu, das Edge-Blending zusammen mit der Einstellung von [GEOMETRIE] (x Seite 106) durchzuführen. Wenn [NICHT ÜBERDECKT. SCHWARZWERT] durch die Korrektur der Verzerrung der Projektion mit [GEOMETRIE] verformt ist, führen Sie die Anpassung gemäß Schritt 21) bis Schritt 29) durch und passen Sie das Edge-Blending gemäß...
Seite 118: [Quad Pixel Drive]
Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] [QUAD PIXEL DRIVE] Aktivieren/deaktivieren Sie die QUAD PIXEL DRIVE-Funktion, um die Auflösung der Projektion zu erhöhen. Drücken Sie as, um [QUAD PIXEL DRIVE] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [EIN] Aktiviert die QUAD PIXEL DRIVE-Funktion.
Seite 119: Kapitel 4 Einstellungen - Menü [Menue Sprache(Language)]
Kapitel 4 Einstellungen — Menü [MENUE SPRACHE(LANGUAGE)] Menü [MENUE SPRACHE(LANGUAGE)] Wählen Sie auf dem Menübildschirm [MENUE SPRACHE(LANGUAGE)] aus dem Hauptmenü aus und rufen Sie das Untermenü auf. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 87). Ändern der Menüsprache Sie können die Sprache der Bildschirmanzeige auswählen.
Seite 120: Menü [Anzeige Option]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Menü [ANZEIGE OPTION] Wählen Sie auf dem Menübildschirm [ANZEIGE OPTION] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 87).
Seite 121: Kapitel 4 Einstellungen - Menü [Anzeige Option]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Einstellen der Farbe mit einem Farbmessgerät Verwenden Sie ein Farbmessgerät, das über eine Messfunktion für Farbwertkoordinaten und Luminanz verfügt, um die Farben [ROT], [GRÜN], [BLAU], [CYAN], [MAGENTA], [GELB] oder [WEISS] oder auf die gewünschten Farbwerte einzustellen.
Seite 122: [Farb-Korrektur]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie as, um [RESET] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bestätigungsbildschirm wird angezeigt. Drücken Sie asqw, um [RESET] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. Legt alle Anpassungselemente für die Farbabstimmung auf den Farbwert der werkseitigen Standar- [BILDMODUS] deinstellung für den derzeit ausgewählten Bildmodus zurück.
Seite 123 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie as, um [EINSTELLUNG BACKUP-EINGANG] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [EINSTELLUNG BACKUP-EINGANG] wird angezeigt. Drücken Sie as, um [MODUS BACKUP-EINGANG] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [MODUS BACKUP-EINGANG] wird angezeigt. Drücken Sie as, um die Eingangskombination auszuwählen, und drücken Sie die <ENTER>-Taste.
Seite 124: [Hdmi In]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [HDMI IN] Stellen Sie dieses Element in Übereinstimmung mit dem Bildsignal ein, das am <HDMI IN 1>-Anschluss oder am <HDMI IN 2>-Anschluss eingespeist wird. Einstellen von [SIGNALPEGEL] unter [HDMI IN] Drücken Sie as, um [HDMI IN] auszuwählen. Drücken Sie die <ENTER>-Taste.
Seite 125 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [HDMI1] oder [HDMI2] wird angezeigt. Drücken Sie as, um [AUTOM.AUSWAHL VON GAMMA] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. Wählen Sie dieses Element aus, wenn der Gamma-Modus automatisch basierend auf den InfoFrame-Informationen, die zum Bildsignal hinzugefügt werden, auf den mit HDR (High Dynamic [AKTIV]...
Seite 126 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Schaltet entsprechend dem 4K-Bildsignal (maximal 4 096 x 2 160 Punkte, maximale vertikale Abtast- [4K/60p/HDR] frequenz 60 Hz) zu EDID um. Die ist EDID, das HDR (High Dynamic Range, hoher Dynamikumfang) unterstützt. Schaltet entsprechend dem 4K-Bildsignal (maximal 4 096 x 2 160 Punkte, maximale vertikale Abtast- frequenz 60 Hz) zu EDID um.
Seite 127: [Displayport In]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] g [3840x2400p], [2048x1080p], [1920x1080p], [1920x1080i] 12) Drücken Sie die <ENTER>-Taste. f Der Bestätigungsbildschirm wird angezeigt. 13) Drücken Sie qw, um [AUSFÜHREN] auszuwählen, und dann die <ENTER>-Taste. Hinweis f Die Einstellungen unter [AUFLÖSUNG] und [VERTIKALE SCAN-FREQUENZ] werden unter [EDID-STATUS] angezeigt. f Die Auflösung und die vertikalen Abtastfrequenzeinstellungen werden möglicherweise auch auf Ihrem Computer oder Videogerät benötigt.
Seite 128 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Hinweis f Auch wenn [AUTOM.AUSWAHL VON GAMMA] auf [AKTIV] festgelegt ist, wird der Gamma-Modus nicht automatisch festgelegt und folgt der Einstellung im Menü [BILD] → [GAMMA], wenn die für die HDR (High Dynamic Range, hoher Dynamikumfang)-Unterstützung erforderlichen Informationen nicht in den InfoFrame-Informationen enthalten sind, die zum angezeigten Bildsignal hinzugefügt werden.
Seite 129: [Slot In]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [DisplayPort IN] wird angezeigt. Drücken Sie as, um [EDID-MODUS] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [DisplayPort-EDID-MODUS] wird angezeigt. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck.
Seite 130 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie as, um [SIGNALPEGEL] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [AUTO] Der Signalpegel wird automatisch eingestellt. [64-940] Wird fest auf den Standard-Signalpegel eingestellt. Wird fest auf den erweiterten Signalpegel eingestellt.
Seite 131 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Einstellen von [AUFLÖSUNG] unter [SLOT IN] (SDI-Eingang) Drücken Sie as, um [SLOT IN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [SLOT IN] wird angezeigt. Drücken Sie as, um [AUFLÖSUNG] auszuwählen, und dann die <ENTER>-Taste. f Der Bildschirm [AUFLÖSUNG] wird angezeigt.
Seite 132 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [AUTO] [12-bit] oder [10-bit] wird automatisch ausgewählt. [12-bit] Auf [12-bit] festgelegt. [10-bit] Auf [10-bit] festgelegt. Wenn die optionale DIGITAL LINK-Anschlusskarte (Modell-Nr.: TY-SB01DL) eingesetzt ist Einstellen von [SIGNALPEGEL] unter [SLOT IN] (DIGITAL LINK-Eingang) Drücken Sie as, um [SLOT IN] auszuwählen. Drücken Sie die <ENTER>-Taste.
Seite 133 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. Wählen Sie dieses Element aus, wenn der Farbraum automatisch basierend auf den InfoFrame- Informationen, die zum Bildsignal hinzugefügt werden, auf den mit HDR (High Dynamic Range, hoher [AKTIV] Dynamikumfang) kompatiblen festgelegt wird.
Seite 134 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] f Fahren Sie mit Schritt 10) fort, wenn [STANDARD] ausgewählt ist. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [AUFLÖSUNG] wird angezeigt. Drücken Sie asqw, um [AUFLÖSUNG] auszuwählen. f Wählen Sie [1024x768p], [1280x720p], [1280x800p], [1280x1024p], [1366x768p], [1400x1050p], [1440x900p], [1600x900p], [1600x1200p], [1680x1050p], [1920x1080p], [1920x1080i], [1920x1200p], [2048x1080p], [2560x1080p], [2560x1440p], [2560x1600p] oder [3840x2400p].
Seite 135: Wenn Eine Funktionskarte Von Anderen Herstellern Installiert Ist
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Wenn die optionale Empfängerplatine für drahtloses Präsentationssystem (Modell-Nr.: TY-SB01WP) eingesetzt ist Einstellen von [SIGNALPEGEL] unter [SLOT IN] (PressIT-Eingang) Drücken Sie as, um [SLOT IN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [SLOT IN] wird angezeigt. Drücken Sie as, um [SIGNALPEGEL] auszuwählen.
Seite 136 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [SLOT IN] wird angezeigt. Drücken Sie as, um [AUTOM.AUSWAHL VON GAMMA] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. Wählen Sie dieses Element aus, wenn der Gamma-Modus automatisch basierend auf den In- foFrame-Informationen, die zum Bildsignal hinzugefügt werden, auf den mit HDR (High Dynamic Ran- [AKTIV]...
Seite 137 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Schaltet entsprechend dem 2K-Bildsignal (maximal 1 920 x 1 200 Punkte) oder niedriger zu EDID [2K] Hinweis f Schalten Sie die Einstellung zu [4K/30p] um, wenn nicht das richtige Bild projiziert wird, wenn [EDID-AUSWAHL] auf [4K/60p/HDR] oder [4K/60p/SDR] eingestellt ist und das 4K-Bildsignal eingespeist wird.
Seite 138: [Bildschirmeinblendungen]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [BILDSCHIRMEINBLENDUNGEN] Stellen Sie die Bildschirmanzeige ein. Einstellen von [OSD-POSITION] Stellen Sie die Position des Menübildschirms (OSD) ein. Drücken Sie as, um [BILDSCHIRMEINBLENDUNGEN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [BILDSCHIRMEINBLENDUNGEN] wird angezeigt. Drücken Sie as, um [OSD-POSITION] auszuwählen. Drücken Sie qw, um das Element zu ändern.
Seite 139: Einstellen Von [Osd Speicher]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Einstellung auf Braun. Einstellen von [OSD SPEICHER] Stellen Sie ein, ob die Cursorposition des Menübildschirms (OST) gespeichert werden soll. Drücken Sie as, um [BILDSCHIRMEINBLENDUNGEN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [BILDSCHIRMEINBLENDUNGEN] wird angezeigt. Drücken Sie as, um [OSD SPEICHER] auszuwählen.
Seite 140: [Menümodus]
Zeigt auf der gesamten projizierte Projektionsfläche blau an. [SCHWARZ] Zeigt auf der gesamten projizierte Projektionsfläche schwarz an. [STANDARD LOGO] Zeigt das Panasonic-Logo auf der Projektionsfläche an. [LOGO BENUTZER] Zeigt ein vom Benutzer registriertes Bild auf der Projektionsfläche an. Hinweis f Das Einstellungselement [HINTERGRUND] erscheint in der folgenden Menüoption.
Seite 141: [Gleichmäßigkeit]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [GLEICHMÄßIGKEIT] Korrigieren Sie Unregelmäßigkeiten in Helligkeit und Farbe für das gesamte Bild. Einstellen von [GRADIENT KORREKTUR] Die Korrektur wird in vertikaler und horizontaler Richtung durchgeführt, um eine einheitliche Darstellung zu erzielen, wenn im gesamten Bild eine Ungleichmäßigkeit in einer Richtung auftritt. Drücken Sie as, um [GLEICHMÄßIGKEIT] auszuwählen.
Seite 142: [Verschluss Einstellungen]
Sie dann die Einheitlichkeit. f Der Korrekturwert beim Projektor kann über „Geometric & Setup Management Software“ geändert werden. „Geometric & Setup Management Software“ kann von der folgenden Website heruntergeladen werden. https://panasonic.net/cns/projector/pass/ Zum Download ist eine Registrierung und Anmeldung bei PASS notwendig. [VERSCHLUSS EINSTELLUNGEN] Die Betriebsweise der Verschlussfunktion wird eingestellt.
Seite 143: Einstellen Der Verschluss-Synchronisierungsfunktion
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Einstellen der Verschluss-Synchronisierungsfunktion Die Verschluss-Synchronisierungsfunktion dient der Synchronisation der Verschlussbedienung am angegebenen Projektor mit anderen Projektoren, so dass der Effekt der Verschlussfunktion einschließlich Ein-/Ausblendung synchronisiert werden kann. Um die Verschluss-Synchronisierungsfunktion zu verwenden, ist es notwendig, die Projektoren, die für die Synchronisierung vorgesehen sind, in einer Schleife durch eine Verkettungsverbindung an den Anschlüssen <MULTI SYNC IN>/<MULTI SYNC OUT>...
Seite 144: [Standbild]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] f Es ist möglich, [VERSCHLUSS-SYNCHRONISIERUNG] für die Projektoren auf [AUS] einzustellen, die verknüpft aber nicht synchronisiert werden. f Die Verschlussbedienung durch die Verschluss-Synchronisierungsfunktion folgt der Einstellung des Menüs [ANZEIGE OPTION] → [VERSCHLUSS EINSTELLUNGEN] des Projektors, bei dem [MODUS] auf [HAUPT] eingestellt ist. f Wenn das Eingangssignal an jeden verknüpften Projektor nicht synchronisiert ist, kann sich der Zeitpunkt der Verschlussbedienung zwischen den Projektoren um 1 Bild verschieben, während die Verschluss-Synchronisierungsfunktion genutzt wird.
Seite 145: Anpassen Der Wellenform
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Anpassen der Wellenform Projizieren Sie das Anpassungssignal für die Luminanz einer handelsüblichen Testdisc (0 % (0 IRE oder 7,5 IRE) – 100 % (100 IRE)) und führen Sie die Anpassung durch. Anzeigbarer Bereich des Bildes Bildposition Wählen Sie „Linie wählen (Luminanz)“...
Seite 146 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Hinweis f Beim Wechsel des Eingangs oder des Signals wird die Einstellung der Cutoff-Funktion auf die ursprüngliche Einstellung zurückgesetzt (aus). 146 - DEUTSCH...
Seite 147: Kapitel 4 Einstellungen - Menü [Projektor Einstellungen]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Menü [PROJEKTOR EINSTELLUNGEN] Wählen Sie auf dem Menübildschirm [PROJEKTOR EINSTELLUNGEN] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 87).
Seite 148: [Objektiv]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. Erkennt mithilfe des eingebauten Neigungswinkelsensors automatisch die Stellung des Projektors. [AUTO] Stellen Sie normalerweise [AUTO] ein. [TISCH] Wählen Sie dieses Element, wenn Sie den Projektor auf einem Schreibtisch, usw. installieren. Wählen Sie dieses Element, wenn Sie den Projektor mit der Oberseite des Projektors nach unten [DECKE] installieren, wie beispielsweise bei der Deckenmontage.
Seite 149 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [OBJEKTIV-INFORMATIONSEINSTELLUNG] wird angezeigt. Drücken Sie as, um [OBJEKTIV ID] auszuwählen. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. [ALLE] Wählen Sie dieses Element aus, wenn die Identifikationsnummer nicht angegeben werden soll. [1] - [255] Wählen Sie dieses Element aus, wenn die Identifikationsnummer eingestellt werden soll.
Seite 150 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [OPTIK DATEN] wird angezeigt. Drücken Sie as, um [OPTIK DATEN SICHERN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [OPTIK DATEN SICHERN] wird angezeigt. f Wenn der Objektivspeicher bereits gespeichert worden ist, werden der Name des gespeicherten Objektivspeichers und seine Objektivpositionsinformationen ([VERTIKALE POSITION]/[HORIZONTALE POSITION]/[FOKUS POSITION]/[ZOOM POSITION]/[PERIPHERIE-FOKUS POSITION]) im Bildschirm [OPTIK DATEN SICHERN] angezeigt.
Seite 151 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie qw, um [AUSFÜHREN] auszuwählen, und dann die <ENTER>-Taste. f Das Objektiv bewegt sich automatisch in die jeweilige Objektivposition (vertikale Position, horizontale Position, Fokusposition, Zoom-Position und Peripherie-Fokus-Position) der geladenen Objektivspeicherdaten. Hinweis f Eine 100-prozentige Reproduktion der Objektivspeicherdaten ist nicht gewährleistet. Stellen Sie den Fokus, den Peripherie-Fokus, den Zoom und die Objektivverschiebung nach dem Laden der Objektivspeicherdaten neu ein, falls erforderlich.
Seite 152 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie as, um [OPTIK DATEN NAME ÄNDERN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [OPTIK DATEN NAME ÄNDERN] wird angezeigt. f Der Name des gespeicherten Objektivspeichers und seine Objektivpositionsinformationen ([VERTIKALE POSITION]/[HORIZONTALE POSITION]/[FOKUS POSITION]/[ZOOM POSITION]/[PERIPHERIE-FOKUS POSITION]) werden im Bildschirm [OPTIK DATEN NAME ÄNDERN] angezeigt.
Seite 153: [Slot-Einstellung]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie die <ENTER>-Taste. f Der Bestätigungsbildschirm wird angezeigt. Drücken Sie qw, um [AUSFÜHREN] auszuwählen, und dann die <ENTER>-Taste. f Die Objektivkalibrierung wird gestartet. f Nach dem Abschluss der Kalibrierung im Einstellbereich bewegt sich das Projektionsobjektiv in die Ausgangsposition.
Seite 154: [Betriebseinstellung]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie qw, um [AUSFÜHREN] auszuwählen, und dann die <ENTER>-Taste. f Die Stromversorgung der Funktionskarte wird gestoppt. Hinweis f Verwenden Sie [ERZWUNGENE BEENDIGUNG VON SLOT] nur, wenn die Beendigung der Bedienung der Funktionskarte erzwungen werden muss, da sie nicht durch eine normale Bedienung der Funktionskarte herunterfahren werden kann.
Seite 155: Einstellen Von [Lichtleistung]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [BETRIEBSEINSTELLUNG] wird angezeigt. Drücken Sie as, um [MAX.LAMP.-LEISTUNG] auszuwählen. Drücken Sie qw, um die Einstellung vorzunehmen. Bedienung Einstellung Einstellbereich Drücken Sie w. Erhöht die Höchstgrenze der Helligkeitskorrektur. 5,0 % - 100,0 % Drücken Sie q.
Seite 156 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Die Werte der Helligkeit und Laufzeit sind nur Schätzungen und das Diagramm, das die Beziehung zeigt, ist nur ein Beispiel. Diese geben außerdem nicht den Garantiezeitraum an. r PT-REQ12 f Wenn [KONSTANT-MODUS] auf [AUS] eingestellt ist [LICHTLEISTUNG] (%) Helligkeit (lm) Geschätzte Laufzeit...
Seite 157 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [LICHTLEISTUNG] (%) Helligkeit (lm) Geschätzte Laufzeit (Stunden) 5 000 35 300 *1 Die geschätzte Laufzeit ist die Zeit, bis sich die Helligkeit gegenüber der Auslieferung ungefähr um die Hälfte verringert hat, wenn der Projektor mit der Menüeinstellung [BILD] →...
Seite 158: [Lichtleistung]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [LICHTLEISTUNG] (%) Helligkeit (lm) Geschätzte Laufzeit (Stunden) 3 200 76 000 *1 Die geschätzte Laufzeit ist die Zeit, für die die Helligkeit konstant gehalten wird, wenn der Projektor mit der Menüeinstellung [BILD] → [DYNAMISCHER KONTRAST] auf [3] und in einer Umgebung mit 0,15 mg/m Staub verwendet wird.
Seite 159 [PC] & Control Software“ *1 „Multi Monitoring & Control Software“ kann von der folgenden Website heruntergeladen werden. https://panasonic.net/cns/projector/ f Fahren Sie mit Schritt 9) fort, wenn [AUS] ausgewählt ist. f Fahren Sie mit Schritt 11) fort, wenn [PC] ausgewählt ist.
Seite 160 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] 15) Drücken Sie qw, um „Stunde“ oder „Minute“ auszuwählen, und drücken Sie as oder die Zifferntasten (<0> - <9>), um eine Zeit einzustellen. f Das Auswählen von „Stunde“ erlaubt die Einstellung nur der Stunde mit Abstufungen von einer Stunde, und das Auswählen von „Minute“...
Seite 161: Anzeigen Von [Status Helligkeitseinstellungen]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] f Die Helligkeitsschwankungen können sich abhängig von der Aufstellungsumgebung des Projektors aufgrund von Staub, der sich auf dem Objektiv, der Projektionsfläche oder im Inneren des Projektor ansammelt, verstärken. f Wenn sich die Helligkeitsschwankung aufgrund einer zeitbedingten Verschlechterung der Lichtquelle verstärkt oder wenn Sie die Lichtquelle ersetzen, passen Sie die Helligkeitsregelung erneut an.
Seite 162: Wenn [Konstant-Modus] Auf [Pc] Eingestellt Ist
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Der Bildschirm zeigt den Status der Helligkeitsregelung der synchronisierten Projektoren (bis zu acht Geräte) an, einschließlich des über das Bildschirmmenü gesteuerten Projektors. STATUS HELLIGKEITSEINSTELLUNGEN VERBINDEN GRUPPE A PROJECTOR 192. 168. 30. 2 PROJECTOR2 192. 168. 30. 3 PROJECTOR3 192.
Seite 163: Einstellen Von [Startkalibrierung]
[HELLIGKEITSSENSOR FEHLER] ter bestehen, wenden Sie sich an Ihren Händler. *1 „Multi Monitoring & Control Software“ kann von der folgenden Website heruntergeladen werden. https://panasonic.net/cns/projector/ Hinweis f Wenn die synchronisierten Projektoren nicht in der Liste angezeigt werden, überprüfen Sie Folgendes: g Gibt es Geräte mit der gleichen IP-Adresse im Netzwerk?
Seite 164: Einstellen Von [Kalibrierungsinformationen]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie qw, um „Stunde“ oder „Minute“ auszuwählen, und drücken Sie as oder die Zifferntasten (<0> - <9>), um eine Zeit einzustellen. f Das Auswählen von „Stunde“ erlaubt die Einstellung nur der Stunde mit Abstufungen von einer Stunde, und das Auswählen von „Minute“...
Seite 165: [Bereitschafts Modus]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Stellen Sie für alle Optionen im Menü [BILD] bei sämtlichen Projektoren dieselben Werte ein. Stellen Sie [COLOR MATCHING] für die Farbabstimmung ein. Zeigen Sie das interne Testbild „Ganz Weiß“ auf allen Projektoren an. 10) Stellen Sie [LICHTLEISTUNG] aller Projektoren auf 100 % oder den einstellbaren Höchstwert ein. f Abhängig von den [BETRIEBSMODUS]-Einstellungen kann [LICHTLEISTUNG] möglicherweise nicht auf 100 % eingestellt werden.
Seite 166: [Automat. Lampenabschaltung]
Die Funktion „Kein Signal: Licht aus“ ist im folgenden Fall deaktiviert. g Wenn das [HINTERGRUND] auf [STANDARD LOGO] oder [LOGO BENUTZER] eingestellt ist und das Panasonic-Logo oder das Bild, das vom Benutzer registriert wurde, auf der Projektion angezeigt wird.
Seite 167: [Kein Signal-Einstellung]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [AUTO-ABSCHALTUNG] Dies ist eine Funktion, mit der der Projektor automatisch in den Standbymodus versetzt wird, wenn für ein bestimmte Zeit kein Signaleingang erfolgt. Die Zeit bis zur Aktivierung des Standby-Modus lässt sich einstellen. Drücken Sie as, um [AUTOMAT. LAMPENABSCHALTUNG] auszuwählen. Drücken Sie die <ENTER>-Taste.
Seite 168 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Hinweis f Das Einstellungselement [EINSTELLUNG BACKUP-EINGANG] erscheint in der folgenden Menüoption. g Das Menü [ANZEIGE OPTION] → [EINSTELLUNG BACKUP-EINGANG] f Die Backup-Funktion wird aktiviert, wenn [MODUS BACKUP-EINGANG] auf eine andere Option als [AUS] eingestellt ist und das gleiche Signal am primären und sekundären Eingang eingespeist wird.
Seite 169 Zeigt auf der gesamten Projektionsfläche blau an. [SCHWARZ] Zeigt auf der gesamten Projektionsfläche schwarz an. [STANDARD LOGO] Zeigt das Panasonic-Logo auf der Projektionsfläche an. [LOGO BENUTZER] Zeigt ein vom Benutzer registriertes Bild auf der Projektionsfläche an. Hinweis f Das Einstellungselement [HINTERGRUND] erscheint in der folgenden Menüoption.
Seite 170: [Start Modus]
Die Funktion „Kein Signal: Licht aus“ ist in folgenden Fällen deaktiviert. g Wenn das [HINTERGRUND] auf [STANDARD LOGO] oder [LOGO BENUTZER] eingestellt ist und das Panasonic-Logo oder das Bild, das vom Benutzer registriert wurde, auf der Projektion angezeigt wird.
Seite 171: [Datum Und Uhrzeit]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] *2 Dieses Element kann ausgewählt werden, wenn die optionale DIGITAL LINK-Anschlusskarte (Modell-Nr.: TY-SB01DL) in <SLOT> eingesetzt ist. *3 Dieses Element kann ausgewählt werden, wenn die optionale Empfängerplatine für drahtloses Präsentationssystem (Modell-Nr.: TY-SB01WP) in <SLOT> eingesetzt ist. *4 Dieses Element kann ausgewählt werden, wenn die Funktionskarte eines anderen Herstellers in <SLOT>...
Seite 172: [Planung]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie as, um [SYNCHRONISIERUNG MIT NTP] auszuwählen, und drücken Sie qw, um die Einstellung auf [EIN] zu ändern. Drücken Sie as zur Auswahl von [AUSFÜHREN], und drücken Sie die <ENTER>-Taste. f Die Einstellung des Datums und der Uhrzeit ist abgeschlossen. Hinweis f Wenn die Synchronisierung mit dem NTP-Server unmittelbar nach dem Einstellen von [SYNCHRONISIERUNG MIT NTP] auf [EIN] fehlschlägt, wird [SYNCHRONISIERUNG MIT NTP] wieder auf [AUS] gesetzt.
Seite 173 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie qw, um „Stunde“ oder „Minute“ auszuwählen, drücken Sie as oder die Zifferntasten (<0> - <9>), um eine Zeit einzustellen, und drücken Sie dann die <ENTER>-Taste. Drücken Sie asqw, um [BEFEHL] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der [BEFEHL]-Detailbildschirm wird angezeigt.
Seite 174: [Multi Projector Sync]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] f Wenn vor dem Ausführen des in [PLANUNG] festgelegten Befehls ein Vorgang mit der Fernbedienung oder dem Bedienfeld des Projektors oder mit einem Steuerungsbefehl ausgeführt wird, wird der Befehl, der mit dieser Funktion festgelegt wurde, möglicherweise nicht ausgeführt.
Seite 175 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie as, um [KONTRASTMODUS] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. Wählen Sie dieses Element, wenn der falsch angepasste Schwarzpegel (gräuliches Schwarz) bei dunklen Szenen störend ist.
Seite 176: [Rs-232C]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Alle Projektoren sind richtig angeschlossen und richtig eingestellt. Sie befinden sich in einem Zu- [LINKED] stand, dass die Kontrast-Synchronisierungsfunktion oder die Verschluss-Synchronisierungsfunktion verwendet werden kann. Die Projektoren sind nicht richtig angeschlossen oder nicht richtig eingestellt. Überprüfen Sie den [NO LINK] Kabelverbindungsstatus und die Projektoreinstellung für jeden verknüpften Projektor.
Seite 177 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [RS-232C] wird angezeigt. f Fahren Sie mit Schritt 5) fort, wenn nicht die optionale DIGITAL LINK-Anschlusskarte (Modell-Nr.: TY-SB01DL) oder die Funktionskarte eines anderen Herstellers in den Steckplatz eingesetzt ist. Drücken Sie as, um [EINGANGSAUSWAHL] auszuwählen.
Seite 178: [Remote2 Modus]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [RS-232C] wird angezeigt. Drücken Sie as, um [RÜCKANTWORT (ID ALLE)] auszuwählen. Drücken Sie qw, um das Element zu ändern. [EIN] Gibt eine Antwort zurück, wenn eine ID als ALLE gekennzeichnet ist. [AUS] Gibt keine Antwort zurück, wenn eine ID als ALLE gekennzeichnet ist.
Seite 179: [Status]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Schaltet die Einstellung [SYSTEM AUSWAHL] gemäß dem Eingangssignal des Bilds um, das proji- ziert wird. f Wenn der Eingang SDI ist [SYSTEM AUSWAHL] g Das Menü [ANZEIGE OPTION] → [SLOT IN] → [SYSTEM AUSWAHL] f Wenn Eingang auf eine andere Option als SDI eingestellt ist Das Menü...
Seite 180 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [OBJEKTIV] [OBJEKTIV-TYP] Zeigt den eingestellten Projektionsobjektivtyp an. [EINSCHALT ZAEHLER] [EINSCHALTUNGEN] Zeigt an, wie oft der Strom eingeschaltet wird. Zeigt den Aktivierungsstatus durch das NFC-Upgrade-Kit (Modell- Nr.: ET-NUK10) an. Oder zeigt den Status der NFC-Funktion an. [UPGRADE-KIT] [ET-NUK10] [AKTIVIERT]: Die NFC-Funktion kann verwendet werden.
Seite 181 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [FARBTIEFE] Zeigt die Abstufung des Eingangssignals an. [SIGNALPEGEL] Zeigt den Signalpegel des Eingangssignals an. Zeigt die Farbskala-Informationen des Eingangssignals an. Der Inhalt der Anzeige ist wie folgt. [ITU-2020]: Wenn die Farbskala mit dem ITU-R BT.2020-Standard konform ist [ITU-709]: Wenn die Farbskala mit dem ITU-R BT.709-Standard konform ist [FARBMETRIK] [SMPTE 170M]: Wenn die Farbskala mit dem SMPTE 170M-Standard konform ist...
Seite 182: Senden Von Statusinhalten Über E-Mail
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] f Wenn Sie die Taste <ENTER> drücken, während die Seite [WINKELERKENNUNG] des Bildschirms [STATUS] (Seite 5/6) angezeigt wird, wird der Bildschirm [WINKELANZEIGE] angezeigt, der den Neigungs- oder Steigungswinkel des Projektors grafisch darstellt. Einzelheiten zum Bildschirm [WINKELANZEIGE] finden Sie unter „Bildschirm [WINKELANZEIGE]“ (x Seite 182). f Wenn Sie die Taste <ENTER>...
Seite 183: [Anzeige-Einstellung]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] f Der Bildschirm [WINKELANZEIGE] wird angezeigt. WINKELANZEIGE - 20° + 20° +150 +150 +160 +160 +170 +170 -170 -170 -160 -160 -150 -150 NULLKALIBRIERUNG RESET ZURÜCK Drücken Sie die Taste <ENTER> oder die Taste <DEFAULT>. f Der Winkelreferenzwert wechselt bei jedem Drücken der Taste.
Seite 184: [Datenübernahme]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] f Fahren Sie mit Schritt 8) fort, wenn [AUS] ausgewählt ist. Drücken Sie as, um [ZEIT OHNE AKTIVITÄT] zu wählen. Drücken Sie qw, um die Option zu wechseln. f Die Einstellung ändert sich mit jedem Tastendruck. Legt die Zeit fest, bis die Anzeigen-Aus-Funktion aktiviert wird.
Seite 185: [Hdmi Cec]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Geben Sie ein Sicherheitspasswort ein und drücken Sie die <ENTER>-Taste. f Der Bestätigungsbildschirm wird angezeigt. Drücken Sie qw, um [AUSFÜHREN] auszuwählen, und dann die <ENTER>-Taste. Hinweis f Der Projektor tritt in den Standby-Modus ein, um die Einstellwerte zu übernehmen, wenn [ALLE BENUTZERDATEN LADEN] ausgeführt wird.
Seite 186: Menü-Code Ändern
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] f Die Empfängerplatine für das kabellose Präsentationssystem (Modell-Nr.: TY-SB01WP) unterstützt den Ein-/Ausschalt-Link und die Eingangsumschaltung im Zusammenhang mit dem Ein/Aus-Link der CEC-Funktion. Die Menübedienung des CEC-kompatiblen Geräts über die Fernbedienung des Projektors wird nicht unterstützt. f Für Funktionsplatinen anderer Hersteller und CEC-kompatiblen Geräte, die an eine Funktionsplatine anderer Hersteller angeschlossen sind, können nicht alle Funktionen gewährleistet werden.
Seite 187: [Initialisieren]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie die <ENTER>-Taste. f Der Bildschirm für [HDMI CEC] wird angezeigt. Drücken Sie as, um [GERÄT -> PROJEKTOR] auszuwählen. Drücken Sie qw, um die Option zu wechseln. f Die Einstellung ändert sich mit jedem Tastendruck. Deaktiviert den Ein/Aus-Link-Betrieb vom CEC-kompatiblen Gerät zum Projektor.
Seite 188 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Setzt alle Benutzerdateneinstellungen auf die Werkseinstellung zurück. Nach der Ausführung von [WERKSRÜCKSTELLUNG] [WERKSRÜCKSTELLUNG] wechselt der Projektor in den Standby-Modus. f Fahren Sie mit Schritt 5) fort, wenn eine andere Option als [ANWENDER-EINSTELLUNGEN] ausgewählt ist. Drücken Sie die <ENTER>-Taste.
Seite 189: [Firmware-Aktualisierung]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Wenn die Initialisierung über [ANWENDER-EINSTELLUNGEN] ausgeführt wird, erfolgt ein Zurückset- [INITIALISIEREN] zen auf die Werkseinstellungen. f Wiederholen Sie die Schritte 6) bis 7), bis die gewünschten Initialisierungselemente festgelegt sind. Drücken Sie as, um [INITIALISIEREN] auszuwählen. Drücken Sie die <ENTER>-Taste.
Seite 190: Kapitel 4 Einstellungen - Menü [Testbilder]
Kapitel 4 Einstellungen — Menü [TESTBILDER] Menü [TESTBILDER] Wählen Sie auf dem Menübildschirm [TESTBILDER] aus dem Hauptmenü aus. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 87). [TESTBILDER] Zeigen Sie das Testbild an. Die Einstellungen wie Position und Größe werden in den Testbildern nicht berücksichtigt. Stellen Sie sicher, dass Sie die verschiedenen Anpassungen vornehmen, während das Eingangsbild angezeigt wird.
Seite 191: Registrierung Des Testbilds
Kapitel 4 Einstellungen — Menü [TESTBILDER] Ändern der Farbe des Kreuzschraffurtestbilds Wählen Sie das Menü [TESTBILDER] aus und drücken Sie die <ENTER>-Taste. f Der Bildschirm [TESTBILDER] (Listenformat) wird angezeigt. Drücken Sie as, um [KREUZSCHRAFFUR] auszuwählen, und dann die <ENTER>-Taste. f Das Kreuzschraffur-Testbild und der [TESTBILDER]-Bildschirm (Umschaltauswahlformat) werden angezeigt.
Seite 192: Löschen Des Registrierten Testbilds
Kapitel 4 Einstellungen — Menü [TESTBILDER] g Datei im PNG- oder BMP-Format mit einer Auflösung von maximal 3 840 x 2 400 Punkten. g Für PNG-Format: 1/8/16/24/32/48/64 Bits (Das α-Blending wird aber ungültig und das Hintergrundbild ist nicht transparent.) g Für BMP-Format: 1/8/24 Bits Löschen des registrierten Testbilds Wählen Sie das Menü...
Seite 193: Menü [Liste Der Registrierten Signale]
Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Menü [LISTE DER REGISTRIERTEN SIGNALE] Wählen Sie auf dem Menübildschirm [LISTE DER REGISTRIERTEN SIGNALE] aus dem Hauptmenü aus. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 87). r Details der registrierten Signale Speichernummer: A1 (1-2)
Seite 194: Kapitel 4 Einstellungen - Menü [Liste Der Registrierten Signale]
Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Löschung des registrierten Signals Registrierte Signale können gelöscht werden. Drücken Sie asqw, um das Signal auszuwählen, das gelöscht werden soll. Drücken Sie die <DEFAULT>-Taste auf der Fernbedienung. f Der Bildschirm [REGISTRIERTEN SIGNALE LÖSCHEN] wird angezeigt. f Drücken Sie zum Abbrechen des Löschvorgangs die <MENU>-Taste, um zum [LISTE DER REGISTRIERTEN SIGNALE]-Bildschirm zurückzukehren.
Seite 195: Voreinstellung
Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Drücken Sie as, um [SPERREN] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [AUS] Das Signal ist nicht geschützt. [EIN] Das Signal ist geschützt. f Ein Sperrsymbol wird rechts vom Bildschirm [LISTE DER REGISTRIERTEN SIGNALE] angezeigt, wenn [SPERREN] auf [EIN] eingestellt ist.
Seite 196: Löschen Des Unterspeichers
Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Löschen des Unterspeichers Drücken Sie auf dem normalen Bildschirm (wenn kein Menü angezeigt wird) qw. f Der Bildschirm [VOREINSTELLUNG-LISTE] wird angezeigt. Drücken Sie asqw, um den zu löschenden Unterspeicher auszuwählen, und drücken Sie die <DEFAULT>-Taste auf der Fernbedienung.
Seite 197: Menü [Sicherheit]
Kapitel 4 Einstellungen — Menü [SICHERHEIT] Menü [SICHERHEIT] Wählen Sie auf dem Menübildschirm [SICHERHEIT] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 87). f Wenn der Projektor zum ersten Mal verwendet wird Anfängliches Passwort: Drücken Sie awsqawsq der Reihe nach und drücken Sie die <ENTER>-Taste.
Seite 198: Kapitel 4 Einstellungen - Menü [Sicherheit]
Kapitel 4 Einstellungen — Menü [SICHERHEIT] [BEDIENELEMENT EINSTELLUNG] Aktivieren/deaktivieren Sie die Tastenbedienung auf dem Bedienfeld und der Fernbedienung. Drücken Sie as, um [BEDIENELEMENT EINSTELLUNG] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [BEDIENELEMENT EINSTELLUNG] wird angezeigt. Drücken Sie as, um [BEDIENFELD] oder [FERNBEDIENUNG] auszuwählen. [BEDIENFELD] Sie können die Einschränkung der Steuerung vom Bedienungsfeld aus einstellen.
Seite 199: Element, Das Mit [Eingangswahlschalter] Eingestellt Werden Kann
Kapitel 4 Einstellungen — Menü [SICHERHEIT] [AKTIV] Aktiviert die Schaltflächenbedienungen. [INAKTIV] Deaktiviert die Schaltflächenbedienungen. f Wenn [EINGANGSWAHLSCHALTER] im Schritt 7) ausgewählt wird, variiert das Element, das eingestellt werden kann, abhängig von der ausgewählten Taste. Beziehen Sie sich für Einzelheiten auf „Element, das mit [EINGANGSWAHLSCHALTER] eingestellt werden kann“...
Seite 200: Menü [Netzwerk]
Kapitel 4 Einstellungen — Menü [NETZWERK] Menü [NETZWERK] Wählen Sie auf dem Menübildschirm [NETZWERK] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 87). [ETHERNET-MODEL] Legt den Übertragungspfad des Ethernetsignals fest.
Seite 201: Kapitel 4 Einstellungen - Menü [Netzwerk]
Kapitel 4 Einstellungen — Menü [NETZWERK] [GROSSE REICHWEITE] Legt die Verbindungsart auf große Reichweite fest. [ETHERNET] Legt die Verbindungsart auf Ethernet fest. r Mögliche Kommunikationsverfahren l: Kommunikation möglich ―: Kommunikation nicht möglich Kommunikation möglich Videoübertra- Videoübertra- Einstellung gung (100 m gung (150 m Ethernet RS-232C (328'1"))
Seite 202: [Kabel-Netzwerk]
Kapitel 4 Einstellungen — Menü [NETZWERK] [MENÜ DIGITAL LINK] Wenn das optionale Gerät mit Unterstützung für die DIGITAL LINK-Ausgabe (Modell-Nr.: ET-YFB100G, ET-YFB200G) am <DIGITAL LINK IN/LAN>-Anschluss angeschlossen ist, wird das Hauptmenü des angeschlossenen Geräts mit Unterstützung für DIGITAL LINK-Ausgabe angezeigt. Siehe Bedienungsanleitung des Geräts mit Unterstützung für DIGITAL LINK-Ausgabe für Einzelheiten.
Seite 203 Kapitel 4 Einstellungen — Menü [NETZWERK] Wählen Sie dieses Element, wenn Sie den im Netzwerk vorhande- [EIN] nen DHCP-Server verwenden, mit dem der Projektor verbunden werden soll. Die IPv4-Adresse wird automatisch abgerufen. [DHCP] Wählen Sie dieses Element, wenn Sie die IPv4-Adresse manuell festlegen.
Seite 204: [Kabelloses Netzwerk]
Kapitel 4 Einstellungen — Menü [NETZWERK] [KABELLOSES NETZWERK] Stellen Sie das Verbindungsverfahren des drahtgebundenen LAN und seine Details ein. f Um die WLAN-Funktion mit dem Projektor zu verwenden, ist es notwendig, das optionale Wireless-Modul (Modell-Nr.: Modellreihe AJ-WM50) an den <USB>-Anschluss anzubringen. Drücken Sie as, um [KABELLOSES NETZWERK] auszuwählen.
Seite 205: [Netzwerk-Status]
Kapitel 4 Einstellungen — Menü [NETZWERK] Nach der Eingabe des Projektornamens drücken Sie asqw, um [OK] auszuwählen, und dann die Taste <ENTER>. f Wählen Sie zum Abbrechen [CANCEL]. Hinweis f Die Standardeinstellung des Projektornamens ist „NAMExxxx“. xxxx ist die vierstellige Nummer, die jedem Produkt zugewiesen ist. [NETZWERK-STATUS] Zeigen Sie die Netzwerkinformationen des Projektors an.
Seite 206: [Nfc-Einstellung]
Informationen zur Verfügbarkeit der NFC-Funktion in dem Land oder der Region, in dem/der Sie das Produkt gekauft haben, finden Sie auf der folgenden Website oder wenden Sie sich an Ihren Händler. https://panasonic.net/cns/projector/ f Die [NFC-EINSTELLUNG]-Einstellung ist für die Smart Projector Control-Version 2.2.0 oder höher gültig.
Seite 207 Kapitel 4 Einstellungen — Menü [NETZWERK] Erstmaliges Festlegen des Administratorkontos Legen Sie den Benutzernamen und das Passwort des Kontos mit Administratorrechte fest. Drücken Sie as, um [ADMINISTRATORKONTO] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [ADMINISTRATORKONTO] wird angezeigt. Drücken Sie as, um [NAME] auszuwählen, und dann die <ENTER>-Taste. f Der Bildschirm [NAME] wird angezeigt.
Seite 208 Kapitel 4 Einstellungen — Menü [NETZWERK] Drücken Sie as, um [NAME] unter [AKTUELL] auszuwählen, und drücken Sie dann die <ENTER>- Taste. f Der Bildschirm [NAME] wird angezeigt. Drücken Sie asqw, um den Text auszuwählen, und drücken Sie die <ENTER>-Taste, um den Text einzugeben.
Seite 209: [Netzwerksicherheit]
Kapitel 4 Einstellungen — Menü [NETZWERK] Hinweis f Informationen zu den Beschränkungen, die für die Zeichenfolge gelten, die als Passwort festgelegt wird, finden Sie unter „[PASSWORT- RICHTLINIE]“ (x Seite 72). f Der Benutzername und das Passwort des Administratorkontos können auch unter „[Set up password]-Seite (beim Zugriff über das Administratorkonto)“...
Seite 210: [Netzwerksteuerung]
Kapitel 4 Einstellungen — Menü [NETZWERK] [NETZWERKSTEUERUNG] Legen Sie die Steuerung des Projektors über das Netzwerk fest. f Um die Netzwerkfunktion mit dem Projektor zu verwenden, müssen Benutzername und Passwort für das Administratorkonto festgelegt werden. (x Seite 207) Drücken Sie as, um [NETZWERKSTEUERUNG] auszuwählen. Drücken Sie die <ENTER>-Taste.
Seite 211 Kapitel 4 Einstellungen — Menü [NETZWERK] Drücken Sie asqw, um den Text auszuwählen, und drücken Sie die <ENTER>-Taste, um den Text einzugeben. f Geben Sie das aktuelle PJLink-Passwort ein. f In der werkseitigen Standardeinstellung ist das Passwort leer. Drücken Sie nach der Eingabe des Passworts asqw, um [OK] auszuwählen, und drücken Sie die <ENTER>-Taste.
Seite 212: [Art-Net]
Kapitel 4 Einstellungen — Menü [NETZWERK] Drücken Sie as, um [PJLink-BENACHRICHTIGUNG] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [AUS] Wählen Sie dieses Element, wenn Sie die Benachrichtigungsfunktion von PJLink nicht verwenden. [EIN] Wählen Sie dieses Element, wenn Sie die Benachrichtigungsfunktion von PJLink verwenden.
Seite 213 Kapitel 4 Einstellungen — Menü [NETZWERK] Hinweis f Wenn [EIN(2.X.X.X)] oder [EIN(10.X.X.X)] ausgewählt ist, wird die IP-Adresse automatisch berechnet und eingestellt. [EINSTELLUNG Art-Net-KANAL] Stellen Sie die Zuweisung des Kanals ein. Nehmen Sie Einstellungen zum Verwenden der Art-Net-Funktion vor. Zu den Kanaldefinitionen, die für die Steuerung des Projektors mit der Art-Net-Funktion verwendet werden, siehe „Verwenden der Art-Net-Funktion“...
Seite 214 Kapitel 4 Einstellungen — Menü [NETZWERK] [Art-Net-STATUS] Zeigen Sie den Inhalt der Steuerung an, die den einzelnen Kanälen zugewiesen ist, und die empfangenen Daten dieses Kanals. Drücken Sie as, um [Art-Net] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [Art-Net] wird angezeigt. Drücken Sie as, um [Art-Net-STATUS] auszuwählen.
Seite 215: Kapitel 5 Bedienung
Bedienung Kapitel 5 Dieses Kapitel beschreibt die Verwendung der einzelnen Funktionen. DEUTSCH - 215...
Seite 216: Netzwerkverbindung
Verwendung eines Smartphones oder Tablets eingestellt und angepasst werden kann. Einzelheiten finden Sie auf der folgenden Website. https://panasonic.net/cns/projector/ f Multi Monitoring & Control Software „Multi Monitoring & Control Software“, eine Software-Anwendung zum Überwachen und Steuern mehrerer über Intranet verbundener Anzeigegeräte (Projektor oder Flachbildschirm), kann verwendet werden.
Seite 217: Beispiel Von Netzwerkverbindungen Über Einen Doppelkabeltransmitter
Kapitel 5 Bedienung — Netzwerkverbindung Beispiel einer allgemeinen Netzwerkverbindung Computer Projektor Netzwerkkabel (ungekreuzt) Netzwerkkabel (ungekreuzt) Switch Achtung f Wenn ein Netzwerkkabel direkt an den Projektor angeschlossen wird, darf die Netzwerkverbindung nicht im Freien hergestellt werden. Hinweis f Ein Netzwerkkabel ist erforderlich, um die Netzwerkfunktion nutzen zu können. f Benutzen Sie ein ungekreuztes oder gekreuztes Netzwerkkabel, das mit CAT5 oder höher kompatibel ist.
Seite 218: Einstellen Des Projektors
Website. https://panasonic.net/cns/projector/ Die Bestätigung des Betriebs für die Geräte anderer Hersteller wurde mit den durch die Panasonic Connect Co., Ltd. unabhängig festgelegten Elementen durchgeführt und nicht alle Betriebsvorgänge sind garantiert. Bei Betriebs- oder Leistungsproblemen, die durch die Geräte anderer Hersteller verursacht werden, wenden Sie sich an den jeweiligen Hersteller.
Seite 219 Kapitel 5 Bedienung — Netzwerkverbindung Anschlussbeispiel IEEE802.11b/g/n Optionales Wireless-Modul (Modell-Nr.: Modellreihe AJ-WM50) Vorbereitung und Bestätigung des Projektors Setzen Sie das optionale Wireless-Modul (Modell-Nr.: Modellreihe AJ-WM50) ganz in den <USB>- Anschluss ein. Schalten Sie den Projektor ein. Drücken Sie die <MENU>-Taste, um das [NETZWERK]-Menü über das Hauptmenü zu öffnen. f Der Bildschirm [NETZWERK] wird angezeigt.
Seite 220: Anzeigen Des Qr-Codes Im Osd
Die Geräte, deren Betrieb mit diesem Projektor überprüft worden ist, finden Sie auf der folgenden Website. https://panasonic.net/cns/projector/ Die Bestätigung des Betriebs für die Geräte anderer Hersteller wurde mit den durch die Panasonic Connect Co., Ltd. unabhängig festgelegten Elementen durchgeführt und nicht alle Betriebsvorgänge sind garantiert. Bei Betriebs- oder Leistungsproblemen, die durch die Geräte anderer Hersteller verursacht werden, wenden Sie sich an den jeweiligen Hersteller.
Seite 221: Kapitel 5 Bedienung - Verwenden Der Websteuerungsfunktion
Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion Verwenden der Websteuerungsfunktion Folgende Bedienung ist von einem Computer unter Verwendung der Websteuerungsfunktion möglich. f Einstellung und Anpassung des Projektors f Anzeige des Projektorstatus f Übertragung einer E-Mail-Nachricht im Falle eines Projektorproblems Der Projektor unterstützt „Crestron Connected“, und die folgende Anwendungssoftware von Crestron Electronics, Inc.
Seite 222 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion g Symbole (~!@#$%^&*()_+\|}{][<>.,/?`) Geben Sie unter [Password(Retype)] das Passwort ein, das in Schritt 4) eingegeben wurde. Klicken Sie auf [Change]. f Die Einstellung des Administratorkontos ist abgeschlossen. Geben Sie den Benutzernamen und das Passwort im angezeigten Anmeldebildschirm ein. f Geben Sie den Benutzernamen und das Passwort eines Kontos mit Administratorrechten oder den Benutzernamen und das Passwort eines Standardbenutzerkontos ohne Administratorrechte ein.
Seite 223 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion Rechte für die einzelnen Konten Das Administratorkonto kann alle Funktionen nutzen. Das Standardbenutzerkonto ist in Bezug auf die verwendbaren Funktionen eingeschränkt. Wählen Sie das zu verwendende Konto abhängig vom Zweck aus. Wenn eine Funktion in der Spalte Administrator/Standardbenutzer mit l versehen ist, bedeutet dies, dass sie mit diesem Konto genutzt werden kann.
Seite 224 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion Beschreibungen von Optionen Seitenregisterkarte [Detailed set up] Das Anklicken dieser Option bewirkt einen Seitenwechsel. Die [Detailed set up]-Seite wird durch Anklicken dieser Option angezeigt. [Status] [Set up password] Der Status des Projektors wird durch Anklicken dieser Option angezeigt.
Seite 225: [Status]
Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion [Status] [Remote preview lite]-Seite Das Einspeisungsbild des Projektors kann ganz einfach im Websteuerung-Bildschirm angezeigt werden. Klicken Sie auf [Status] → [Remote preview lite]. Vorschau-Fenster 10 Signalinformationen Zeigt einfach das Bild an, das dem Einspeisungsbild des Zeigt die Signalinformationen des ausgewählten Eingangs an.
Seite 226 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion r Statusanzeige-Symbol Die Stromversorgung ist ausgeschaltet. (Standby-Status) [POWER] Im Projektionsmodus Die Verschlussfunktion ist aktiviert (Verschluss: schließen). [SHUTTER] Die Verschlussfunktion ist deaktiviert (Verschluss: geöffnet). Die Bildschirmanzeige ist aktiviert (Anzeige). [OSD] Die Bildschirmanzeige ist deaktiviert (ausblenden). Das Menü...
Seite 227: Umschalten Des Eingangs
Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion Umschalten des Eingangs Klicken Sie auf der Seite [Remote preview lite] auf [INPUT SELECT]. [INPUT SELECT] [INPUT] Es wird zum Eingang umgeschaltet, um das Bild anzuzeigen. Zeigt den aktuell gewählten Eingangsanschluss an. Der Anzeigeninhalt für die Eingangsauswahl-Schaltfläche [SIGNAL NAME] variiert abhängig von der Funktionskarte, die in den Steckplatz Zeigt den Namen des Eingangssignals an.
Seite 228 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion [Projector status]-Seite Klicken Sie auf [Status] → [Projector status]. Zeigen Sie den Status des Projektors für die folgenden Optionen an. [PROJECTOR TYPE] 11 [LIGHT OUTPUT] Zeigt den Typ des Projektors an. Zeigt den Einstellstatus von [LICHTLEISTUNG] an. [FIRMWARE VERSION] 12 [INPUT] Zeigt die Firmwareversion des Projektors an.
Seite 229 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion Fehlerinformationsseite Wenn [Error (Detail)] oder [Warning (Detail)] im [SELF TEST]-Anzeigefeld des Bildschirms [Projector status] angezeigt wird, klicken Sie es an, um den Inhalt des Fehlers/der Warnung aufzurufen. f Der Projektor tritt je nach Fehlerinhalt eventuell in den Standby-Status ein, um den Projektor zu schützen. Anzeige von Fehlerinformationen Fehlercode Zeigt alphanumerische Fehler-/Warnsymbole und deren...
Seite 230: [Projector Control]
Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion [Mail error log]-Seite Klicken Sie auf [Status] → [Mail error log]. Das E-Mail-Fehlerprotokoll wird angezeigt, wenn der regelmäßige E-Mail-Versand fehlgeschlagen ist. Hinweis f [Access error log] und [Mail error log] zeigt die letzten paar tausend Zugriffe/Anforderungen an. Es werden möglicherweise nicht alle Informationen angezeigt, wenn viele Zugriffe/Anforderungen auf einmal stattfinden.
Seite 231 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion [Detail control]-Seite Klicken Sie auf [Projector control] → [Detail control]. Steuerung des Projektors [OSD POSITION] Der Projektor wird durch Drücken der Schaltflächen auf die Schaltet die OSD-Positionseinstellung um. gleiche Art wie die Schaltflächen auf der Fernbedienung [GEOMETRY] gesteuert.
Seite 232 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion Löschen des registrierten Benutzer-Testbilds Klicken Sie auf [Projector control] → [Detail control] → [TEST PATTERN]. f Die Testbild-Auswahlschaltflächen werden auf der rechten Seite der Steuerungsseite angezeigt und [USER TEST PATTERN LIST] wird unten rechts angezeigt. f Bei einem Benutzer-Testbild, das registriert ist, wird die Nummer als der Name des Benutzer-Testbilds angezeigt.
Seite 233 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion Hinweis f Der Bearbeitungsbildschirm kann angezeigt werden, indem Sie auf [USER1], [USER2] oder [USER3] klicken, unter denen unter den Testbild-Auswahlschaltflächen, die auf der rechten Seite der Steuerungsseite angezeigt werden, ein Testbild registriert ist. [LENS]-Seite Klicken Sie auf [Projector control] →...
Seite 234: Kalibrierungsausführungsseite
Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion Kalibrierungsausführungsseite Klicken Sie auf [Projector control] → [Detail control] → [LENS] → [CALIBRATION]. f Der Bestätigungsbildschirm wird angezeigt. Klicken Sie auf [OK]. f Die Kalibrierungen für die Objektivverschiebung und den Fokus werden gestartet. Objektivpositions-Einstellungsseite Klicken Sie auf [Projector control] →...
Seite 235 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion Wählen Sie dieses Element aus, um die Einstellung zu ändern. f Die [WIRELESS LAN]-Einstellung kann nur ausgewählt werden, wenn das optionale Wireless-Modul (Modell-Nr.: Modellreihe AJ-WM50) angebracht ist. Klicken Sie auf [Next]. f Die aktuellen Einstellungen werden angezeigt. Klicken Sie auf [Change].
Seite 236 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion Bei einer WLAN-Verbindung (Nur verfügbar, wenn das Wireless-Modul mit dem Projektor verbunden ist) [KEY] [Back], [Next] Legt den Verbindungsschlüssel fest. Klicken Sie auf [Back], um zum ursprünglichen Bildschirm Geben Sie 8 bis 15 alphanumerische Einzelbyte-Zeichen ein. zurückzukehren.
Seite 237 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion Klicken Sie auf [Detailed set up] → [Ping test]. [Input IP address] [Submit] Geben Sie die IP-Adresse des Servers ein, der getestet werden Führt den Verbindungstest aus. soll. Anzeigebeispiel für eine erfolgreiche Verbindung Anzeigebeispiel für eine fehlgeschlagene Verbindung [Certificate]-Seite Um die HTTPS-Kommunikation durchzuführen oder das Steuerungssystem oder Anwendungssoftware von Crestron Electronics, Inc.
Seite 238: Ablauf Für Die Einrichtung
Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion Hinweis f Die Installation des Zertifikats ist abhängig vom verwendeten Computer und Webbrowser eventuell nicht möglich. r Ablauf für die Einrichtung Der Ablauf für die Einrichtung variiert abhängig davon, welches Zertifikat als Sicherheitszertifikat verwendet werden soll, entweder das Serverzertifikat oder das selbstsignierte Zertifikat.
Seite 239 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion f Wenn der CRT-Schlüssel zum zweiten oder nachfolgenden Mal generiert wird, wird die folgende Meldung angezeigt. „Der CRT-Schlüssel wird generiert. Durch die Aktualisierung des CRT-Schlüssels ist das Serverzertifikat, das dem aktuellen CRT-Schlüssel entspricht, nicht mehr verfügbar. Fortfahren?“ Klicken Sie auf [OK].
Seite 240 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion Generieren der Signaturanforderung Wenn Sie das Serverzertifikat, das vom der Zertifizierungsstelle ausgestellt wurde, als Sicherheitszertifikat verwenden, generieren Sie eine Signaturanforderung an die Zertifizierungsstelle, die für die Anforderung der Ausstellung erforderlich ist. Generieren Sie die Signaturanforderung, nachdem Sie den CRT-Schlüssel generiert haben.
Seite 241: Bestätigen Der Informationen Des Serverzertifikats
Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion Installieren des Zertifikats Installieren Sie das Serverzertifikat und das Zwischenzertifikat, das von der Zertifizierungsstelle ausgestellt wurden, auf dem Projektor. Klicken Sie auf [Certificate] → [Server Certificate install] → [Datei auswählen]. f Ein Dialogfeld zur Auswahl der Datei wird angezeigt. Wählen Sie die Serverzertifikatdatei aus und klicken Sie auf [Öffnen].
Seite 242 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion Generieren des selbstsignierten Zertifikats Wenn das von der Zertifizierungsstelle ausgestellte Serverzertifikat nicht als Sicherheitszertifikat verwendet wird, kann das generierte selbstsignierte Zertifikat auf dem Projektor verwendet werden. Generieren Sie das selbstsignierte Zertifikat, nachdem Sie den CRT-Schlüssel generiert haben. Klicken Sie auf [Certificate] →...
Seite 243 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion Bestätigen der Informationen des selbstsignierten Zertifikats Bestätigen Sie die Informationen des selbstsignierten Zertifikats, das vom Projektor generiert wurde. Klicken Sie auf [Certificate] → [Self-signed Certificate] → [Information] → [Confirm]. f Die Informationen des generierten selbstsignierten Zertifikats werden angezeigt. Die Details jedes Elements sind wie folgt.
Seite 244: [Crestron Connected]-Seite
Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion [Crestron Connected]-Seite Legen Sie die Informationen fest, die für die Verbindung des Steuerungssystems von Crestron Electronics, Inc. mit dem Projektor erforderlich sind, und die Informationen zur Überwachung/Steuerung des Projektors über das Steuerungssystem von Crestron Electronics, Inc. Wenn das Menü...
Seite 245 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion r [Server] Konfigurieren Sie die erforderliche Einstellung für den Zugriff auf den Projektor, der einem Server zugewiesen ist, über das Steuerungssystem. [Use TLS] [User Name] Legt die sichere Kommunikation fest. Geben Sie den Benutzernamen ein, der für die [Disable]: Verbindungsauthentifizierung verwendet wird.
Seite 246 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion r [XiO Cloud] Konfigurieren Sie die Einstellung, um die Geräte mit XiO Cloud zu verwalten. [XiO Cloud] [Submit] [Disable]: Aktualisiert die Einstellung [XiO Cloud]. Deaktiviert die XiO Cloud-Funktion. [Enable]: Aktiviert die XiO Cloud-Funktion. r [Proxy] Konfigurieren Sie die Proxyserver-Einstellung.
Seite 247 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion [E-mail set up]-Seite Schicken Sie eine E-Mail zu voreingestellten E-Mail-Adressen (bis zwei Adressen) wenn ein Problem aufgetreten ist. Klicken Sie auf [Detailed set up] → [E-mail set up]. [ENABLE] [MINIMUM TIME] Wählen Sie [Enable], um die E-Mail-Funktion zu verwenden. Ändern Sie das Mindestintervall für die Temperatur-Warn-E- Mail.
Seite 248 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion [Authentication set up]-Seite Stellen Sie die Authentifizierungselemente ein, wenn eine POP-Authentifizierung oder SMTP-Authentifizierung notwendig ist, um eine E-Mail zu senden. Klicken Sie auf [Detailed set up] → [Authentication set up]. [Auth] [Password] Wählen Sie die Authentifizierungsmethode, die von Ihrem Geben Sie das Passwort für den POP-Server oder den SMTP- Internetanbieter festgelegt wurde.
Seite 249 Beispiel der gesendeten E-Mail, wenn E-Mail eingestellt ist Die folgende E-Mail wird versendet, wenn die E-Mail-Einstellungen eingerichtet wurden. f Beispiel: Wenn [MAIL CONTENTS] auf der Seite [E-mail set up] auf [SIMPLE] gesetzt ist === Panasonic projector report(CONFIGURE) === Projector Type : PT-REQ12...
Seite 250 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion [User function set up]-Seite Legen Sie die Funktionsbeschränkung für die Benutzerrechte fest. Klicken Sie auf [Detailed set up] → [User function set up]. [Remote preview lite] [Submit] Um die Fernbedienungs-Vorschaufunktion Lite mit den Aktualisiert die Einstellung. Benutzerrechten zu deaktivieren, stellen Sie [Disable] ein.
Seite 251: [Set Up Password]
Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion [Network security]-Seite Nehmen Sie die Einstellung vor, um den Projektor für einem externen Angriff oder Missbrauch über LAN zu schützen. Klicken Sie auf [Detailed set up] → [Network security]. [COMMAND PROTECT] [Submit] Nimmt die Einstellung in Bezug auf die Aktualisiert die Einstellung.
Seite 252 Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion [Administrator] Legen Sie den Benutzernamen und das Passwort des Administratorkontos fest. [Account] [New] Zeigt das zu ändernde Konto an. [User name]: Geben Sie den gewünschten neuen Benutzernamen ein. (Bis [Current] zu 16 Zeichen als Single-Byte) [User name]: [Password]: Geben Sie den aktuellen Benutzernamen ein.
Seite 253: [Set Up Password] (Beim Zugriff Über Das Standardbenutzerkonto)
Kapitel 5 Bedienung — Verwenden der Websteuerungsfunktion [PJLink] Ändern Sie den Benutzernamen und das Passwort des PJLink-Kontos. [Account] [Change] Zeigt das zu ändernde Konto an. Bestätigt die Änderung des Passworts. [New] [Password]: Geben Sie das gewünschte neue Passwort ein. (Bis zu 32 Zeichen mit halber Breite) [Set up password] (beim Zugriff über das Standardbenutzerkonto) Ändern Sie den Benutzernamen und das Passwort des Standardbenutzerkontos.
Seite 254: Kapitel 5 Bedienung - Verwenden Der Datenübernahmefunktion
Hinweis f Die Datenklonierung funktioniert nicht bei unterschiedlichen Projektormodellen. Beispielsweise können die Daten von einem PT-REQ12 auf einen anderen PT-REQ12-Projektor kopiert werden, aber nicht auf einen PT-REQ10. Das Datenklonen beschränkt sich auf das gleiche Modell. Kopieren der Daten über LAN auf einen anderen Projektor Nehmen Sie die folgenden Einstellungen im Voraus bei dem Projektor vor, der als Datenkopierziel ausgewählt...
Seite 255: Einstellen Von [Schreibschutz]
Kapitel 5 Bedienung — Verwenden der Datenübernahmefunktion Drücken Sie as, um [DATENÜBERNAHME] beim Kopierquellenprojektor auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [SICHERHEITS PASSWORT] wird angezeigt. Geben Sie ein Sicherheitspasswort ein und drücken Sie die <ENTER>-Taste. f Der Bildschirm [DATENÜBERNAHME] wird angezeigt. Drücken Sie as, um [NETZWERK] auszuwählen.
Seite 256: Kopieren Der Daten Über Usb Auf Einen Anderen Projektor
Kapitel 5 Bedienung — Verwenden der Datenübernahmefunktion Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [AUS] Lässt die Bedienung von [DATENÜBERNAHME] über einen anderen Projektor über das LAN zu. Lässt die Bedienung von [DATENÜBERNAHME] über einen anderen Projektor über das LAN nicht [EIN] f Das Kopieren ist nicht möglich, wenn [EIN] eingestellt ist.
Seite 257 Kapitel 5 Bedienung — Verwenden der Datenübernahmefunktion Drücken Sie die <ENTER>-Taste. f Der Bildschirm [KOPIERART AUSWÄHLEN] wird angezeigt. Drücken Sie as, um [USB-SPEICHER -> PROJEKTOR] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bestätigungsbildschirm wird angezeigt. Drücken Sie qw, um [AUSFÜHREN] auszuwählen, und dann die <ENTER>-Taste. f Der Projektor wechselt automatisch in den Standby-Modus und beginnt mit dem Kopieren der Daten vom USB-Speicher auf dem Projektor.
Seite 258: Hdmi Cec-Funktion Verwenden
Kapitel 5 Bedienung — HDMI CEC-Funktion verwenden HDMI CEC-Funktion verwenden Die HDMI CEC-Funktion ermöglicht die Bedienung eines CEC-kompatiblen Geräts mit der Fernbedienung des Projektors und bietet Ein-/Ausschalt-Link-Funktionen zwischen dem Projektor und dem CEC-kompatiblen Gerät. Ein CEC-Gerät anschließen Schließen Sie ein CEC-kompatibles Gerät an den Anschluss <HDMI IN 1>,<HDMI IN 2> oder der Funktionsplatine CEC-kompatibles Gerät, CEC-kompatibles Gerät, Blu-ray-Disc-Player (Beispiel)
Seite 259: Kapitel 5 Bedienung - Hdmi Cec-Funktion Verwenden
Kapitel 5 Bedienung — HDMI CEC-Funktion verwenden f Wenn Sie das Bedienungsmenü eines CEC-kompatiblen Geräts nicht bedienen können, versuchen Sie, das Menü [PROJEKTOR EINSTELLUNGEN] → [HDMI CEC] erneut auf [AUS] und [EIN] einzustellen. Es kann verbessert werden. f Die Empfängerplatine für das kabellose Präsentationssystem (Modell-Nr.: TY-SB01WP) unterstützt den Ein-/Ausschalt-Link und die Eingangsumschaltung im Zusammenhang mit dem Ein/Aus-Link der CEC-Funktion.
Seite 260: Aktualisieren Der Firmware
Aktualisieren der Firmware Die Firmware des Projektors kann über LAN oder einen USB-Speicher aktualisiert werden. Die hochzuladende Firmware kann über die folgende Website heruntergeladen werden („Panasonic Professional Display and Projector Technical Support Website“). Kunden können die Firmware aktualisieren, wenn eine neuere Version als die aktuelle Firmwareversion veröffentlicht wurde.
Seite 261 Wenn der Computer in den Ruhe-/Energiemodus gewechselt hat Abrufen der Firmware Laden Sie das Tool für die Firmware-Aktualisierung für diesen Projektor (komprimierte Datei im zip-Format) von der folgenden Website herunter. https://panasonic.net/cns/projector/pass/ f Dateiname (Beispiel): FirmUpdateTool_REQ12_101.zip (Aktualisierungstool für T-REQ12/PT-REQ10/PT-REQ80 mit Version 1.01) Bestätigen der Einstellung des Projektors Bestätigen Sie im Vorfeld die Einstellung des zu aktualisierenden Projektors.
Seite 262 Das Tool für die Firmware-Aktualisierung (ausführbare Datei im exe-Format) wird generiert. Dateiname (Beispiel): FirmUpdateTool_REQ12_101.exe (Aktualisierungstool für PT-REQ12/PT-REQ10/PT-REQ80 mit Version 1.01) Doppelklicken Sie auf die ausführbare Datei, die beim Extrahieren generiert wurde. f Das Aktualisierungstool wird gestartet und der Bestätigungsbildschirm wird angezeigt.
Seite 263 Kapitel 5 Bedienung — Aktualisieren der Firmware Wählen Sie [I accept]. Klicken Sie auf [Next]. f Der Bildschirm mit den Verbindungseinstellungen wird angezeigt. Geben Sie die Einstellungsdetails des Projektors ein. f Geben Sie die Details ein, die bei dem zu aktualisierenden Projektor festgelegt sind. Option Einzelheiten [IP Address]...
Seite 264 Kapitel 5 Bedienung — Aktualisieren der Firmware Klicken Sie auf [Next]. f Der Aktualisierungs-Bestätigungsbildschirm wird angezeigt. 10) Klicken Sie auf [Start]. f Die Aktualisierung wird gestartet. f Die Lichtquellenanzeige <LIGHT1> und die Lichtquellenanzeige <LIGHT2> des Projektors blinken während der Aktualisierung abwechselnd rot. f Die verstrichene Zeit und der ungefähre Fortschritt können über den Anzeigebildschirm des Aktualisierungsstatus geprüft werden.
Seite 265: Aktualisieren Der Firmware Über Den Usb-Speicher
Dateiname (Beispiel): g REQ12_USER_101.zip (Firmware-Daten für PT-REQ12/PT-REQ10/PT-REQ80 mit Version 1.01) Vorbereiten des USB-Speichers Bereiten Sie den USB-Speicher vor, der für die Aktualisierung verwendet werden soll. Extrahieren Sie die komprimierte Datei, die Sie von der Website heruntergeladen haben.
Seite 266: Aktualisierung Im Standby-Modus
Kapitel 5 Bedienung — Aktualisieren der Firmware Drücken Sie qw, um [AUSFÜHREN] auszuwählen, und dann die <ENTER>-Taste. f Die Aktualisierung wird gestartet. f Der Projektor wechselt in den Standby-Modus, sobald die Aktualisierung gestartet wurde, und die Lichtquellenanzeige <LIGHT1> und die Lichtquellenanzeige <LIGHT2> blinken abwechselnd rot. 10) Prüfen Sie die Firmwareversion.
Seite 267: Kapitel 6 Wartung
Wartung Kapitel 6 Dieses Kapitel beschreibt Prüfverfahren im Falle von Problemen und Wartungsverfahren für das Gerät. DEUTSCH - 267...
Seite 268: Lichtquellen-/Temperaturanzeigen
Kapitel 6 Wartung — Lichtquellen-/Temperaturanzeigen Lichtquellen-/Temperaturanzeigen Wenn eine Anzeigelampe aufleuchtet Wenn ein Problem innerhalb des Projektors auftritt, werden Sie von den Lichtquellenanzeigen <LIGHT1>/<LIGHT2> oder der Temperaturanzeige <TEMP> durch ein Leuchten oder Blinken (rot) benachrichtigt. Überprüfen Sie den Status der Anzeigen und ergreifen Sie folgende Maßnahmen. Achtung f Befolgen Sie unbedingt die unter „Ausschalten des Projektors“...
Seite 269: Temperaturanzeige
Kapitel 6 Wartung — Lichtquellen-/Temperaturanzeigen Temperaturanzeige <TEMP> Anzeigestatus Status Lösung f Warten Sie bei niedrigen Temperaturen (ungefähr 0 °C (32 °F)) nach dem Einschalten des Geräts fünf Minuten. f Aufwärmstatus f Benutzen Sie den Projektor bei einer passenden Betriebstemperatur der Leuchtet rot Umgebung f Die Innentemperatur ist hoch (War- f Entfernen Sie alle Gegenstände, die die Lufteintritts-/Abluftöffnungen...
Seite 270: Wartung
Kapitel 6 Wartung — Wartung Wartung Vor der Wartung f Schalten Sie den Projektor vor Wartungsarbeiten aus. f Befolgen Sie beim Ausschalten des Projektors die unter „Ausschalten des Projektors“ (x Seite 74) beschriebenen Verfahren. Wartung Außengehäuse Wischen Sie Schmutz und Staub mit einem weichen, trockenen Tuch ab. f Wenn der Schmutz hartnäckig ist, tränken Sie das Tuch in Wasser und wringen Sie es gründlich aus, bevor Sie das Gerät abwischen.
Seite 271: Kapitel 6 Wartung - Fehlerbehebung
Kapitel 6 Wartung — Fehlerbehebung Fehlerbehebung Überprüfen Sie die folgenden Punkte. Schlagen Sie sich für Einzelheiten auf den entsprechenden Seiten nach. Probleme Zu überprüfende Punkte Seite f Ist der Netzstecker fest in die Steckdose eingesteckt? ― f Ist der Schalter <MAIN POWER> auf <OFF> eingestellt? Das Gerät schaltet sich f Führt die Steckdose Strom? ―...
Seite 272 Kapitel 6 Wartung — Fehlerbehebung Probleme Zu überprüfende Punkte Seite Die Objektivverschiebung kann nicht angepasst f Führen Sie [KALIBRIERUNG DES OBJEKTIVS] durch. werden. f Wurden die Anschlüsse zwischen dem Doppelkabeltransmitter und einem externen Gerät und zwischen dem Doppelkabeltransmitter und dem Projektor richtig herge- ―...
Seite 273: Kapitel 6 Wartung - Selbstdiagnoseanzeige
Kapitel 6 Wartung — Selbstdiagnoseanzeige Selbstdiagnoseanzeige Wenn ein Fehler oder eine Warnung auftritt, wird ein Symbol hierfür unter [SELBSTTEST] im Menü [PROJEKTOR EINSTELLUNGEN] → [STATUS] angezeigt. Die folgende Liste zeigt das alphanumerische Symbol, das angezeigt wird, wenn ein Fehler oder eine Warnung aufgetreten ist, sowie Einzelheiten dazu.
Seite 274: Kapitel 7 Anhang
Anhang Kapitel 7 Dieses Kapitel beschreibt die technischen Daten und den Kundendienst für den Projektor. 274 - DEUTSCH...
Seite 275: Technische Informationen
Setzt den im Menü [NETZWERK] → [PROJEKTORNAME] fest- NAME ? xxxxx namens gelegten Namen zurück. Abfrage des Hersteller- INF1 ? Panasonic Gibt den Herstellernamen aus. namens PT-REQ12 Abfrage des Modell- INF2 ? PT-REQ10 Gibt den Modellnamen aus. namens PT-REQ80 Andere Informations- INF0 ? xxxxx Gibt Informationen wie die Versionsnummer aus.
Seite 276: Kapitel 7 Anhang - Technische Informationen
Kapitel 7 Anhang — Technische Informationen Steuerungseinzel- Parameter/Ausgabe- Klasse Befehl Anmerkung heiten zeichenfolge 31 / HDMI1 32 / HDMI2 33 / DISPLAYPORT Eingangsname der optionalen 12G-SDI-Anschlusskarte (Modell- 34 / SDI[SLOT] Nr.: TY-SB01QS), die in <SLOT> eingesetzt ist Eingangsanschlussna- 34 / DIGITAL Eingangsname der optionalen DIGITAL LINK-Anschlusskarte INNM ? men-Abfrage...
Seite 277: Verwenden Der Art-Net-Funktion
Kapitel 7 Anhang — Technische Informationen Verwenden der Art-Net-Funktion Da die Netzwerkfunktion des Projektors die Art-Net-Funktion unterstützt, können Sie die Projektoreinstellungen mit dem DMX-Controller und Anwendungssoftware unter Verwendung des Art-Net-Protokolls steuern. Hinweis f Um die Art-Net-Funktion mit dem Projektor zu verwenden, müssen Benutzername und Passwort für das Administratorkonto festgelegt werden.
Seite 278: Steuerungseinzelheiten
Kapitel 7 Anhang — Technische Informationen Art-Net-Kanaleinstellung Steuerungseinzelheiten [ANWENDER] RASTER-MUSTER ― ― AKTIV/INAKTIV Steuerungseinzelheiten r LICHTLEISTUNG Kann in 256 Schritten zwischen 100 % und 0 % eingestellt werden. Leistung Parameter Ausgangswert 100 % … … r EINGANGSAUSWAHL (wenn [EINSTELLUNG Art-Net-KANAL] auf [1] eingestellt ist) Leistung Parameter Ausgangswert...
Seite 279 Kapitel 7 Anhang — Technische Informationen r OBJEKTIV-STEUERUNG Bedienung zusammen mit AUSWAHL OBJ.-FUNKT. Leistung Parameter Ausgangswert (-) Hohe Geschwindigkeit 0-31 Objektiveinstellung (-) Niedrige Geschwindigkeit 32-63 (-) Feineinstellung 64-95 Vorgang anhalten 96-127 (+) Feineinstellung 128-159 Objektiveinstellung (+) Niedrige Geschwindigkeit 160-191 (+) Hohe Geschwindigkeit 192-223 Befehlsaktion ausführen 224-255...
Seite 280 Kapitel 7 Anhang — Technische Informationen r ZEIT DER EINBLENDUNG, ZEIT DER AUSBLENDUNG Bedienung zusammen mit VERSCHLUSS. Leistung Parameter Ausgangswert 0-15 0.5s 16-31 1.0s 32-47 1.5s 48-63 2.0s 64-79 2.5s 80-95 3.0s 96-111 3.5s 112-127 4.0s 128-143 5.0s 144-159 7.0s 160-175 10.0s 176-191 Keine Wirkung...
Seite 281: Steuerungsbefehle Via Lan
Um das [LOGO BENUTZER]-Bild zu erstellen und zu registrieren, verwenden Sie „Logo Transfer Software“. Die Software kann von der folgenden Website heruntergeladen werden. https://panasonic.net/cns/projector/ Steuerungsbefehle via LAN Der Projektor kann über den <LAN>-Anschluss gesteuert werden, mit dem der Projektor standardmäßig ausgestattet ist, oder über den <DIGITAL LINK IN/LAN>-Anschluss der optionalen DIGITAL LINK-Anschlusskarte...
Seite 282: Befehl-Übertragungsverfahren
Kapitel 7 Anhang — Technische Informationen Beliebiger Nummernab- Abschlusszei- Datenabschnitt Leer Modus Leer schnitt chen Beispielbe- „NTCONTROL“ ‘ ’ ‘1’ ‘ ’ „zzzzzzzz“ (CR) fehl (ASCII-Zeichenfolge) 0x20 0x31 0x20 (ASCII-Code-Hexadezimalzahl) 0x0d Datenlänge 9 Bytes 1 Byte 1 Byte 1 Byte 8 Bytes 1 Byte f Modus: 1 = Sicherheitsmodus f Beispiel: Antwort während des Sicherheitsmodus (beliebiger Nummernabschnitt ist unbestimmter Wert)
Seite 283 Kapitel 7 Anhang — Technische Informationen Bei Verbindung im Nicht-Sicherheitsmodus Verbinden Im Folgenden finden Sie das Bedienungsverfahren, wenn das Menü [NETZWERK] → [NETZWERKSICHERHEIT] → [BEFEHLSSCHUTZ] auf [INAKTIV] eingestellt ist. Beziehen Sie IP-Adresse und Portnummer (Ausgangswert = 1024) des Projektors und fordern Sie eine Verbindung mit dem Projektor an.
Seite 284: Kommunikationsfluss Zwischen Server Und Client
Kapitel 7 Anhang — Technische Informationen Hinweis f Der Projektor trennt automatisch unmittelbar nach dem Senden des Befehls die Verbindung mit dem Netzwerk. Dies ist die Spezifikation, die auf dem Sicherheitsstandpunkt basiert, um einen unerlaubten Betrieb dieses Produktes durch böswillige Dritte zu verhindern. Um Befehle kontinuierlich zu senden, führen Sie die Netzwerkverbindungsanfrage jedes Mal aus, wenn der Befehl gesendet werden soll.
Seite 285: Anschluss
Kapitel 7 Anhang — Technische Informationen <SERIAL IN>/<SERIAL OUT>-Anschluss Der <SERIAL IN>/<SERIAL OUT>-Anschluss des Projektors entspricht RS-232C, sodass der Projektor an einen Computer angeschlossen und darüber gesteuert werden kann. Anschließen Einzelprojektor Projektoranschlüsse Computer D-Sub 9-polig (Buchse) D-Sub 9-polig (Stecker) D-Sub 9-polig (Stecker) Verbindungskabel (ungekreuzt) Mehrere Projektoren Anschlüsse am Projektor 1...
Seite 286: Verbindungszustand (Werksstandard)
Kapitel 7 Anhang — Technische Informationen D-Sub 9-polig (Stecker) Stift Nr. Signalname Einzelheiten Außenansicht ― Empfangene Daten Übertragene Daten ― Masse ― Interne Verbindung ― Note f Ein Kabel mit dem Stift (4), die miteinander verbunden sind, wie ein vollständig verkabeltes ungekreuztes Kabel wird als das Kabel benötigt, wenn die Kontrast-Synchronisierungsfunktion oder die Verschluss-Synchronisierungsfunktion verwendet wird.
Seite 287: Wenn Mehrere Projektoren Gesteuert Werden
Kapitel 7 Anhang — Technische Informationen Grundformat (enthält Unterbefehle) Entspricht dem Grundformat Unterbefehl (5 Bytes) Parameter (6 Bytes) Symbol „+“ oder „–“ (1 Byte) und Einstellung oder Einstellwert (5 Bytes) Vorgang (1 Byte) „=“ (Den angegebenen Wert mit dem Parameter einstellen) *1 Bei der Übertragung eines Befehls, der keinen Parameter benötigt, sind Vorgang (E) und Parameter nicht erforderlich.
Seite 288: Steuerungsbefehl
Kapitel 7 Anhang — Technische Informationen f Wenn Sie mehrere Gruppen einstellen, stellen Sie [RÜCKANTWORT (ID GRUPPE)] für nur einen Projektor in jeder Gruppe auf [EIN] ein. Die Reaktion erfolgt nicht richtig, wenn [RÜCKANTWORT (ID GRUPPE)] bei zwei oder mehr Projektoren der gleichen Gruppe auf [EIN] eingestellt ist.
Seite 289: Objektiv-Steuerungsbefehl
Kapitel 7 Anhang — Technische Informationen r Objektiv-Steuerungsbefehl Befehl Unterbefehl Einzelheiten Anmerkung LNSI2 Objektivverschiebung H LNSI3 Objektivverschiebung V +00000 = Feineinstellung 1+, +00001 = Feineinstellung 1-, +00100 = LNSI4 Bildschärfe Feineinstellung 2+, +00101 = Feineinstellung 2-, +00200 = Grobein- stellung+, +00201 = Grobeinstellung- LNSIG Objektiv-Peripherie-Fokus LNSI5...
Seite 290: Kapitel 7 Anhang - Technische Daten
9 216 000 Pixel (3 840 x 2 400 wenn [QUAD PIXEL DRIVE] auf [EIN] eingestellt ist Punkte) Standard-Zoomobjektiv f Zoomvergrößerung: 1,54 x PT-REQ12, PT-REQ10, PT-REQ80 f Brennweite: 23,9 mm bis 37,2 mm Mitgeliefertes Projektionsobjektiv f F-Nummer: 1,84 bis 2,31...
Seite 291 Kapitel 7 Anhang — Technische Daten Videosignal-Auflösung: 480/60p, 576/50p bis 4 096 x 2 160/60p Computersignal-Auflösung: HDMI-Signaleingang 640 x 480 bis 3 840 x 2 400 (Non-Interlace) Pixeltaktfrequenz: 25 MHz bis 594 MHz Videosignal-Auflösung: 720/50p bis 4 096 x 2 160/60p DisplayPort- Computersignal-Auflösung: Eingangskompa-...
Seite 292 Kapitel 7 Anhang — Technische Daten 38 dB (wenn [BETRIEBSMODUS] auf [NORMAL] oder [ECO] eingestellt ist) PT-REQ12, PT-REQ12L 35 dB (wenn [BETRIEBSMODUS] auf [LEISE] einge- stellt ist) 36 dB (wenn [BETRIEBSMODUS] auf [NORMAL] oder [ECO] eingestellt ist) Akustisches Rauschen PT-REQ10, PT-REQ10L...
Seite 293 Kapitel 7 Anhang — Technische Daten Laserklasse Klasse 1 (IEC/EN 60825-1:2014) Laserklassifizie- rung Risikogruppe ET-C1T700 Risikogruppe 3 (IEC/EN 62471-5:2015) Konformitätsstandards IEEE802.11b/g/n Übertragungsmethode DSSS, OFDM Frequenzbereich 2 412 MHz bis 2 462 MHz (Kanal 1 bis 11) (Kanal) WLAN IEEE802.11n Maximal 144 Mbps Datentransferge- schwindigkeit IEEE802.11g...
Seite 294: Abmessungen
Kapitel 7 Anhang — Technische Daten Abmessungen Einheit: mm (zoll) 249(9-13/16") 460(18-1/8") 452(17-13/16") 498(19-5/8") * Die tatsächlichen Abmessungen können in Abhängigkeit vom Produkt abweichen. 294 - DEUTSCH...
Seite 295: Verzeichnis Kompatibler Signale
Kapitel 7 Anhang — Technische Daten Verzeichnis kompatibler Signale Die folgende Tabelle gibt die Bildsignale an, die der Projektor projizieren kann. Einzelheiten zum SDI-Signal finden Sie in unter „Verzeichnis Single-Link-SDI-kompatibler Signale“ (x Seite 299), „Verzeichnis Quad-Link-SDI-kompatibler Signale“ (x Seite 302). Dieser Projektor unterstützt das Signal mit l in der Spalte der kompatiblen Signale. f Der Inhalt der Spalte Signaltyp ist wie folgt.
Seite 296 Kapitel 7 Anhang — Technische Daten Abtastfrequenz Kompatibles Signal Pixeltaktfre- Signalname Auflösung Signaltyp quenz Horizontal Vertikal DIGITAL (SIGNALFORMAT) (Pixel) HDMI DisplayPort (MHz) (kHz) (Hz) LINK 640 x 480/60 640 x 480 31,5 59,9 25,2 1024 x 768/50 1 024 x 768 39,6 50,0 51,9...
Seite 297 Kapitel 7 Anhang — Technische Daten Liste der mit Plug and Play kompatiblen Signale In der folgenden Tabelle sind die Bildsignale angegeben, die mit Plug and Play kompatibel sind. Signale mit einem l in der Spalte der kompatiblen Plug-and-Play-Signale sind die in den EDID (erweiterten Anzeige-Identifikationsdaten) des Projektors beschriebenen Signale.
Seite 298 Kapitel 7 Anhang — Technische Daten Abtastfrequenz Pixeltakt- Plug and Play-kompatibles Signal Signalname Auflösung (SIGNALFOR- frequenz HDMI DisplayPort DIGITAL LINK Horizontal Vertikal (Pixel) MAT) (MHz) (kHz) (Hz) 4K/60p 4K/30p 4K/60p 4K/30p 4K/60p 4K/30p 1440 x 900/60 1 440 x 900 55,9 59,9 106,5 ―...
Seite 299 Kapitel 7 Anhang — Technische Daten Verzeichnis Single-Link-SDI-kompatibler Signale Die folgende Tabelle gibt die Single-Link-SDI-Signale an, die der Projektor projizieren kann. Dies wird unterstützt, wenn die optionale 12G-SDI-Anschlusskarte (Modell-Nr.: TY-SB01QS) in den Steckplatz eingesetzt ist. f Der Inhalt der Spalte 4K-Teilung ist wie folgt. g IL: Interleave (Übertragungsformat von 2-Sample Interleave Division) f Der Inhalt der Spalte Signaltyp ist wie folgt.
Seite 300 Kapitel 7 Anhang — Technische Daten Abtastfre- Pixeltakt- quenz Sig- Signalname Auflösung 4K-Tei- Farbfor- frequenz Format Abtastung naltyp (SIGNALFORMAT) (Pixel) lung Horizontal Vertikal (MHz) (kHz) (Hz) 1 920 x 1 080 33,8 30,0 74,3 ― HD-SDI 4:2:2 10bit 1 920 x 1 080 33,8 30,0 74,3...
Seite 301 Kapitel 7 Anhang — Technische Daten Abtastfre- Pixeltakt- quenz Sig- Signalname Auflösung 4K-Tei- Farbfor- frequenz Format Abtastung naltyp (SIGNALFORMAT) (Pixel) lung Horizontal Vertikal (MHz) (kHz) (Hz) 3 840 x 2 160 54,0 24,0 297,0 12G-SDI Type 1 4:2:2 12bit 3 840 x 2 160 54,0 24,0 297,0...
Seite 302 Kapitel 7 Anhang — Technische Daten Verzeichnis Quad-Link-SDI-kompatibler Signale Die folgende Tabelle gibt die Quad-Link-SDI-Signale an, die der Projektor projizieren kann. Dies wird unterstützt, wenn die optionale 12G-SDI-Anschlusskarte (Modell-Nr.: TY-SB01QS) in den Steckplatz eingesetzt ist. f Der Inhalt der Spalte 4K-Teilung ist wie folgt. g SQ: Square (Übertragungsformat von Square Division) g IL: Interleave (Übertragungsformat von 2-Sample Interleave Division) f Der Inhalt der Spalte Signaltyp ist wie folgt.
Seite 303 Kapitel 7 Anhang — Technische Daten Abtastfre- Pixeltakt- quenz Sig- Signalname Auflösung 4K-Tei- Farbfor- frequenz Format Abtastung naltyp (SIGNALFORMAT) (Pixel) lung Horizontal Vertikal (MHz) (kHz) (Hz) 3 840 x 2 160 56,3 25,0 297,0 HD-SDI 4:2:2 10bit 3 840 x 2 160 56,3 25,0 297,0...
Seite 304 Kapitel 7 Anhang — Technische Daten Abtastfre- Pixeltakt- quenz Sig- Signalname Auflösung 4K-Tei- Farbfor- frequenz Format Abtastung naltyp (SIGNALFORMAT) (Pixel) lung Horizontal Vertikal (MHz) (kHz) (Hz) 4 096 x 2 160 54,0 24,0 297,0 HD-SDI 4:2:2 10bit 4 096 x 2 160 54,0 24,0 297,0...
Seite 305 Kapitel 7 Anhang — Technische Daten Abtastfre- Pixeltakt- quenz Sig- Signalname Auflösung 4K-Tei- Farbfor- frequenz Format Abtastung naltyp (SIGNALFORMAT) (Pixel) lung Horizontal Vertikal (MHz) (kHz) (Hz) 4 096 x 2 160 67,5 30,0 297,0 HD-SDI 4:2:2 10bit 4 096 x 2 160 67,5 30,0 297,0...
Seite 306: Kapitel 7 Anhang - Vorkehrungen Für Das Anbringen Der Aufhängevorrichtung
Vorkehrungen für das Anbringen der Aufhängevorrichtung f Verwenden Sie bei der Installation des Projektors an der Decke unbedingt die von Panasonic Connect Co., Ltd. angegebene optionale Aufhängevorrichtung (Modell-Nr.: ET-PKD120H (für Hohe Decken), ET-PKD120S (für Niedrige Decken), ET-PKD130H (für hohe Decken, 6-achsige Einstellung), ET-PKD130B (Projektormontagehalterung)).
Seite 307 Kapitel 7 Anhang — Vorkehrungen für das Anbringen der Aufhängevorrichtung r Abmessungen für die Schraubenbohrungen zum Fixieren des Projektors (Projektoransicht von unten) Einheit: mm (zoll) 274(10-13/16") 64(2-9/16") 64(2-9/16") 280(11") 396(15-9/16") DEUTSCH - 307...
Seite 308: Index
Index Index <FUNCTION>-Taste Fernbedienung 29, 83 Abmessungen [PJLink] Funktionskarte Abnehmen/Anbringen des Projektionsobjektivs 48 [PLANUNG] Funktionstaste [ABSCHALTING DER RGB FARBEN] [POSITION] 90, 104 [FUNKTIONSTASTEN MENÜ] <AC IN>-Anschluss 31, 62 <POWER ON>-Taste [ADMINISTRATORKONTO] 72, 206 Fernbedienung [ALLE BENUTZERDATEN LADEN] Projektorgehäuse [GAMMA] [ALLE BENUTZERDATEN SICHERN] [PROJEKTIONSARTEN] [GEOMETRIE] Anfangseinstellung...
Seite 309 Index Vorsichtsmaßnahmen beim Transport Wartung Websteuerung [WEISS GAIN] Wichtige Hinweise zur Sicherheit Wiederherstellung der Standardeinstellungen [ZOOM] <ZOOM>-Taste Fernbedienung 29, 77 Zubehör DEUTSCH - 309...
Seite 310 Dieses Symbol kann in Kombination mit einem chemischen Symbol abgebildet sein. In diesem Fall erfolgt dieses auf Grund der Anforderungen derjenigen Richtlinien, die für die betreffende Chemikalie erlassen wurden. Panasonic Connect Co., Ltd. Web Site : https://panasonic.net/cns/projector/ © Panasonic Connect Co., Ltd. 2023 W0423JZ0 -PT...

Diese Anleitung auch für:

Pt-req10 Pt-req80

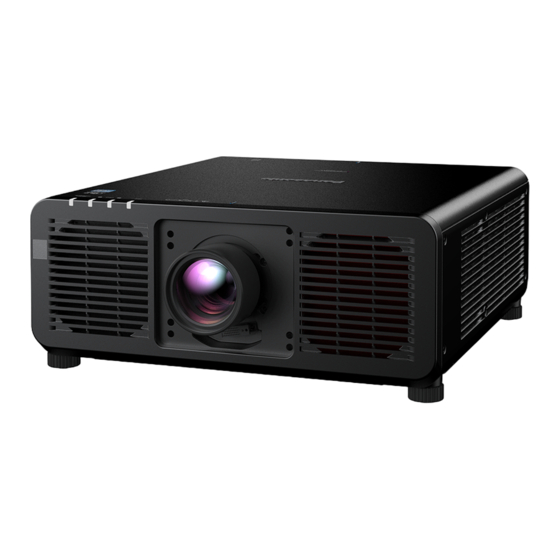

Panasonic PT-REQ12 Bedienungsanleitung, Funktionsbeschreibung

Kapitel 1 Vorbereitung

Kapitel 2 Erste Schritte

Kapitel 3 Grundlegende Bedienung

Kapitel 4 Einstellungen

Kapitel 5 Bedienung

Quicklinks

Verwandte Anleitungen für Panasonic PT-REQ12

Inhaltszusammenfassung für Panasonic PT-REQ12
