Bosch AEC-AMC2-UL01 Installationshandbuch
Vorschau ausblenden Andere Handbücher für AEC-AMC2-UL01:

Werbung

AMC Gehäuse mit 1 DIN‑Schiene
AEC‑AMC2‑UL01
de
Installationshandbuch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Bosch AEC-AMC2-UL01

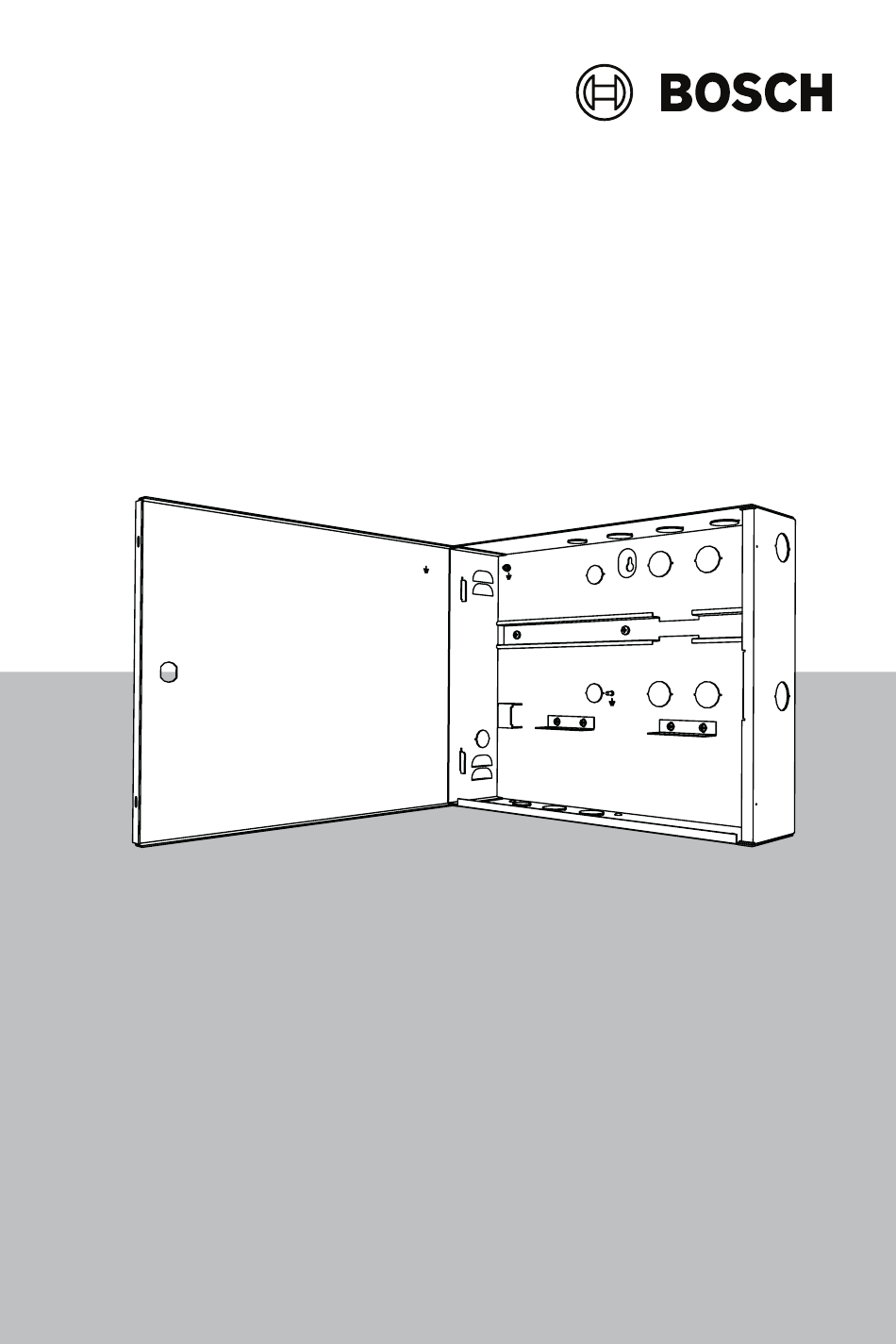

  • Seite 1 AMC Gehäuse mit 1 DIN‑Schiene AEC‑AMC2‑UL01 Installationshandbuch...
  • Seite 3: Inhaltsverzeichnis

    Systemübersicht Gehäusekomponenten Lieferumfang Montage des Gehäuses Anschlüsse Anschließen der Geräte Anschließen der Kabel Anschlüsse zur Unterstützung der Universal- Stromversorgung 3.3.1 Betrieb im 12‑V-Modus 3.3.2 Betrieb im 24‑V-Modus Anhänge UL-Anforderungen Weitere Informationen Bosch Security Systems B.V. 2022-11 | V07 | F.01U.358.530...
  • Seite 4: Systemübersicht

    AMC Gehäuse mit 1 DIN-Schiene Systemübersicht Gehäusekomponenten Abbildung 1.1: Gehäusekomponenten Position Beschreibung Abdeckungs-Erdungspunkt Montageschiene für Netzteil (PSU) und Access Modular Controller (AMC2) AMC2-Erdungspunkt Ausbrechöffnungen für Leser‑ und Signalkabel Temperatursensorhalterung Sabotagekontakt Akkuhalterung Haupterdungspunkt 2022-11 | V07 | F.01U.358.530 Bosch Security Systems B.V.
  • Seite 5 AMC Gehäuse mit 1 DIN-Schiene Systemübersicht | de Position Beschreibung Beschriftung Ausbrechöffnung für Netzkabelverbindung 3-poliger Stecker Halterung für LED Namensschild Bosch Security Systems B.V. 2022-11 | V07 | F.01U.358.530...
  • Seite 6: Lieferumfang

    | Systemübersicht AMC Gehäuse mit 1 DIN-Schiene Lieferumfang 2022-11 | V07 | F.01U.358.530 Bosch Security Systems B.V.
  • Seite 7 Systemübersicht | de Position Beschreibung Kabelbinder zum Sichern von Kabeln Drei S8 Dübel und M6 x 50 Schrauben Halterung für Kabelbefestigung Abdeckungs-Erdungskabel Batteriekabel Stromversorgungskabel (AMC2) Stromversorgungkabel (Batterie) Abdeckungskontakt verdrahtet Netzkabel mit LED-Anzeige (UL erforderlich) Bosch Security Systems B.V. 2022-11 | V07 | F.01U.358.530...
  • Seite 8: Montage Des Gehäuses

    200,5 mm 3,406 in 7,894 in 5 mm 0,197 in 10 mm 0,394 in 318 mm 12,52 in 5 mm 0,197 in 10 mm 0,394 in 352,5 mm 13,878 in Abbildung 2.1: Gehäuseabmessungen 2022-11 | V07 | F.01U.358.530 Bosch Security Systems B.V.
  • Seite 9: Anschlüsse

    Ausbrechöffnungen oben rechts in der Seitenwand des Gehäuses oder durch die Gehäuserückseite. Stellen Sie ein geeignetes Trenngerät für die Versorgungsleitung zur Verfügung. Warnung! Stromschlaggefahr! Trennen Sie die Netzspannung, bevor Sie an den Geräten im Gehäuse arbeiten. Bosch Security Systems B.V. 2022-11 | V07 | F.01U.358.530...
  • Seite 10 Wenn Sie Akkus verwenden, installieren Sie die Akkus unten im Gehäuse und sichern Sie sie mit einer Halterung. Hinweis! Verwenden Sie keine Kabeldurchführungen oder Verschraubungen in den Vorprägungen auf der Rückseite des Gehäuses. 2022-11 | V07 | F.01U.358.530 Bosch Security Systems B.V.
  • Seite 11: Anschließen Der Kabel

    Position 1 an (Abbildung 3.2). 6. Schließen Sie das einzelne blaue Kabel an Position 4 an, die mit einem N gekennzeichnet ist (Abbildung 3.2). 7. Schließen Sie das andere Ende des blauen Kabels an Position 2 an (Abbildung 3.2). Bosch Security Systems B.V. 2022-11 | V07 | F.01U.358.530...
  • Seite 12 Schließen Sie die Phase an Klemme L1 an (Abbildung 3.2). Kürzen Sie die externen Versorgungsdrähte, sodass der Erdungsdraht mindestens 20 mm länger als die stromführenden Drähte ist. – Dadurch wird die versehentliche Trennung des Erdungsdrahts verhindert. 2022-11 | V07 | F.01U.358.530 Bosch Security Systems B.V.
  • Seite 13: Anschlüsse Zur Unterstützung Der Universal

    Voraussetzung: Trennen Sie vor dem Wechsel in den Akkubetrieb das Netzkabel. Verwenden Sie das Batteriekabel mit der Sicherung (G) für den Batterieanschluss. Hinweis! Verwenden Sie nur Bleiakkus (12 V, 7/7,2 Ah). Hinweis! Wechseln Sie die Bleiakkus alle 5 Jahre. Bosch Security Systems B.V. 2022-11 | V07 | F.01U.358.530...
  • Seite 14: Betrieb Im 12-V-Modus

    Befestigen Sie die Halterung (C) an der Gehäuserückwand neben den Akkus. Befestigen Sie die Stecker 2a und 2b an der Halterung. Betrieb im 12‑V-Modus betrieb mit zwei Akkus Stellen Sie den Schalter des Netzteils auf 12 V. 2022-11 | V07 | F.01U.358.530 Bosch Security Systems B.V.
  • Seite 15 Schließen Sie 1a (rot) an die positive (+) Ladeklemme des Akkus an. Schließen Sie 2b (schwarz) an die zweite negative (-) Ladeklemme des Akkus an. Schließen Sie 2a (rot) an die zweite positive (+) Ladeklemme des Akkus an. Bosch Security Systems B.V. 2022-11 | V07 | F.01U.358.530...
  • Seite 16: Betrieb Im 24-V-Modus

    Akkus an. Verbinden Sie mit Kabel E (blau) den negativen (-) Pin des ersten Akkus mit dem positiven (+) Pin des zweiten Akkus. Befestigen Sie die Stecker 2a und 2b an der Halterung. 2022-11 | V07 | F.01U.358.530 Bosch Security Systems B.V.
  • Seite 17 AMC Gehäuse mit 1 DIN-Schiene Anschlüsse | de Befestigen Sie die Halterung (C) an der Gehäuserückwand neben den Akkus. Hinweis! Halten Sie nach der Installation der Geräte und Kabel die Tür des Gehäuses geschlossen. Bosch Security Systems B.V. 2022-11 | V07 | F.01U.358.530...
  • Seite 18: Anhänge

    Wenn das System UL294-kompatibel sein soll, achten Sie darauf, dass alle Kabel und die entsprechenden Teile UL- gelistet oder genehmigt sind. Performance Levels für Zutrittskontrolle gemäß UL 294 Leitungssicher Zerstörerische Beständigkeit Standby- heit r Angriff Leistung 2022-11 | V07 | F.01U.358.530 Bosch Security Systems B.V.
  • Seite 19: Weitere Informationen

    Suchen Sie dort nach der Seriennummer, die sich auf dem Typenschild des Produkts befindet. Support Supportdienstleistungen erhalten Sie unter www.boschsecurity.com/xc/en/support/. Bosch Security and Safety Systems bietet Support in diesen Bereichen: – Apps und Tools – Building Information Modeling –...
  • Seite 20 | Anhänge AMC Gehäuse mit 1 DIN-Schiene 2022-11 | V07 | F.01U.358.530 Bosch Security Systems B.V.
  • Seite 21 AMC Gehäuse mit 1 DIN-Schiene Anhänge | Bosch Security Systems B.V. 2022-11 | V07 | F.01U.358.530...
  • Seite 22 | Anhänge AMC Gehäuse mit 1 DIN-Schiene 2022-11 | V07 | F.01U.358.530 Bosch Security Systems B.V.
  • Seite 24 Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven Niederlande www.bosch-sicherheitssysteme.de © Bosch Security Systems B.V., 2022 Building solutions for a better life. 202211151055...
