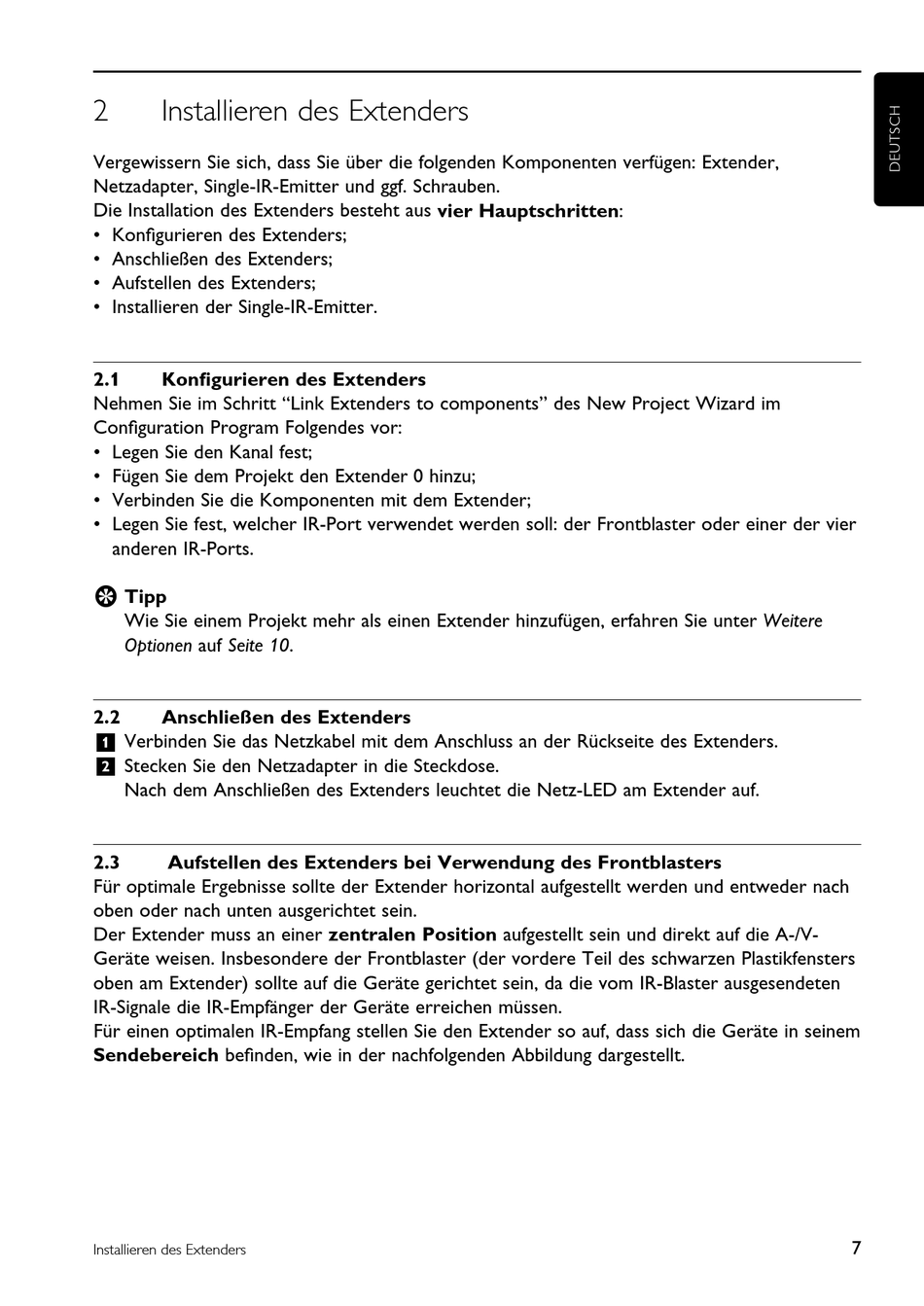

Installieren des Extenders
Vergewissern Sie sich, dass Sie über die folgenden Komponenten verfügen: Extender,
Netzadapter, Single-IR-Emitter und ggf. Schrauben.
Die Installation des Extenders besteht aus vier Hauptschritten:
• Konfigurieren des Extenders;
• Anschließen des Extenders;
• Aufstellen des Extenders;
• Installieren der Single-IR-Emitter.
2.1
Konfigurieren des Extenders
Nehmen Sie im Schritt "Link Extenders to components" des New Project Wizard im
Configuration Program Folgendes vor:
• Legen Sie den Kanal fest;
• Fügen Sie dem Projekt den Extender 0 hinzu;
• Verbinden Sie die Komponenten mit dem Extender;
• Legen Sie fest, welcher IR-Port verwendet werden soll: der Frontblaster oder einer der vier
anderen IR-Ports.
E Tipp
Wie Sie einem Projekt mehr als einen Extender hinzufügen, erfahren Sie unter Weitere
Optionen auf Seite 10.
2.2
Anschließen des Extenders
Verbinden Sie das Netzkabel mit dem Anschluss an der Rückseite des Extenders.
1
Stecken Sie den Netzadapter in die Steckdose.
2
Nach dem Anschließen des Extenders leuchtet die Netz-LED am Extender auf.
2.3
Aufstellen des Extenders bei Verwendung des Frontblasters
Für optimale Ergebnisse sollte der Extender horizontal aufgestellt werden und entweder nach
oben oder nach unten ausgerichtet sein.
Der Extender muss an einer zentralen Position aufgestellt sein und direkt auf die A-/V-
Geräte weisen. Insbesondere der Frontblaster (der vordere Teil des schwarzen Plastikfensters
oben am Extender) sollte auf die Geräte gerichtet sein, da die vom IR-Blaster ausgesendeten
IR-Signale die IR-Empfänger der Geräte erreichen müssen.
Für einen optimalen IR-Empfang stellen Sie den Extender so auf, dass sich die Geräte in seinem
Sendebereich befinden, wie in der nachfolgenden Abbildung dargestellt.
