Anschlussplan
Versorgungsspannung
Leistungsaufnahme
Trennvorrichtung
Sicherung
8
Energieversorgung
0
1
+
-
CM44x
CYR10
CPAx7x
9

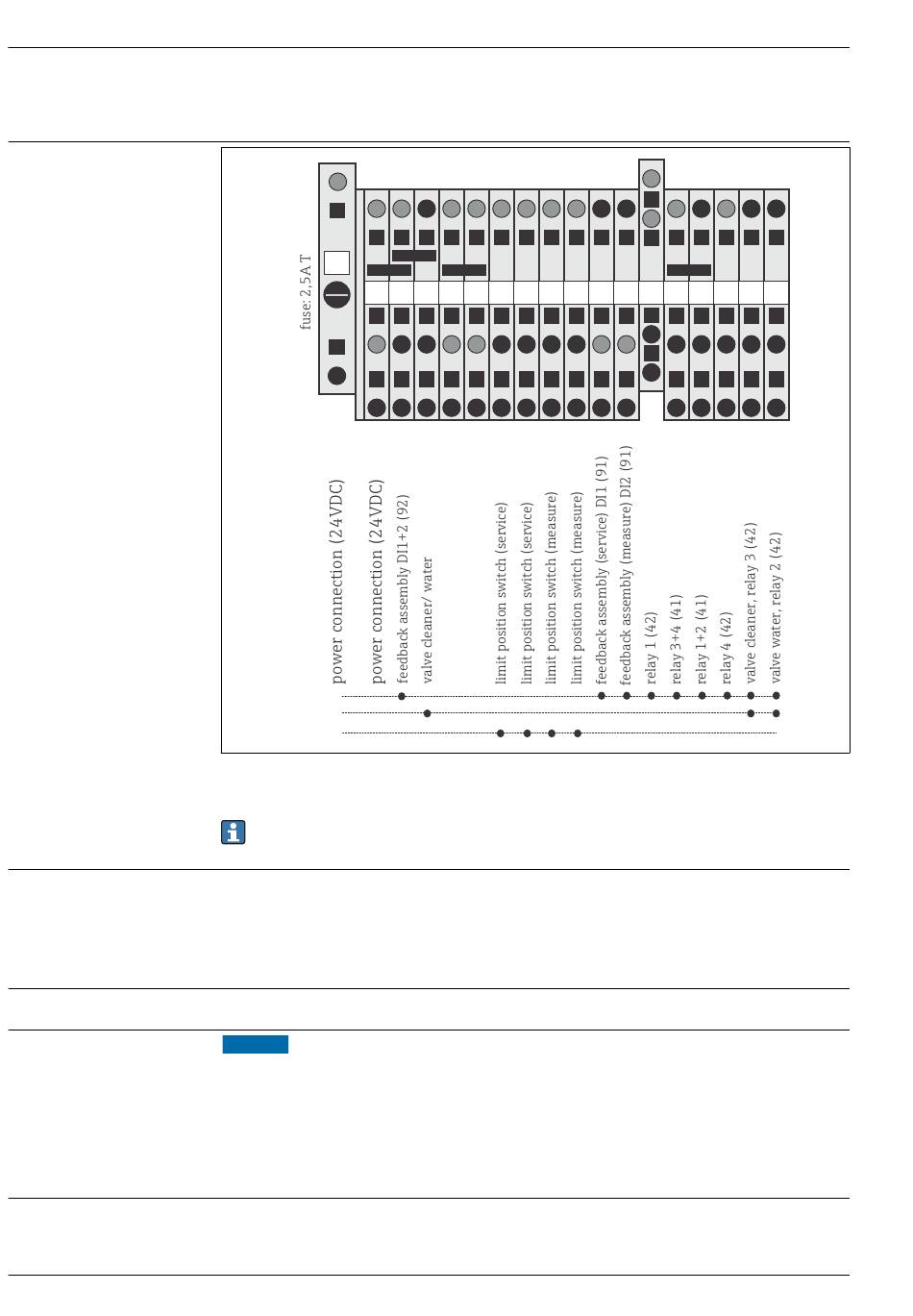

Anschlussplan
Die grau hinterlegten Anschlussklemmen sind für die interne Verdrahtung vorgesehen.
Die Spannungsversorgung für CYC25 muss bauseits gestellt werden und folgende Anforderungen
erfüllen:
• 24 VDC ±10 %
• Die Spannungsversorgung muss im Fehlerfall auf max. 70 VDC limitiert sein.
• Leitungsquerschnitt: min. 0,5 mm
max. 40 W
HINWEIS
Das Gerät hat keinen Netzschalter
‣
Bauseitig müssen Sie eine abgesicherte Trennvorrichtung in der Nähe des Gerätes vorsehen.
‣
Die Trennvorrichtung muss ein Schalter oder Leistungsschalter sein und muss von Ihnen als
Trennvorrichtung für das Gerät gekennzeichnet werden.
‣
Bei Geräten mit 24 V Versorgungsspannung muss die Versorgung an der Spannungsquelle durch
eine doppelte oder verstärkte Isolation von den gefährlichen stromführenden Leitungen getrennt
sein.
Feinsicherung, träge 250 V/2,5 A
2
3
5
6
7
8
4
-
-
+
- +
2
Cleanfit Control CYC25
-
9
10
11
12
13
14
15
16
+
-
+ +
+ + + + +
Endress+Hauser
17
A0026182
