Cleanfit Control CYC25
Endress+Hauser
13 12

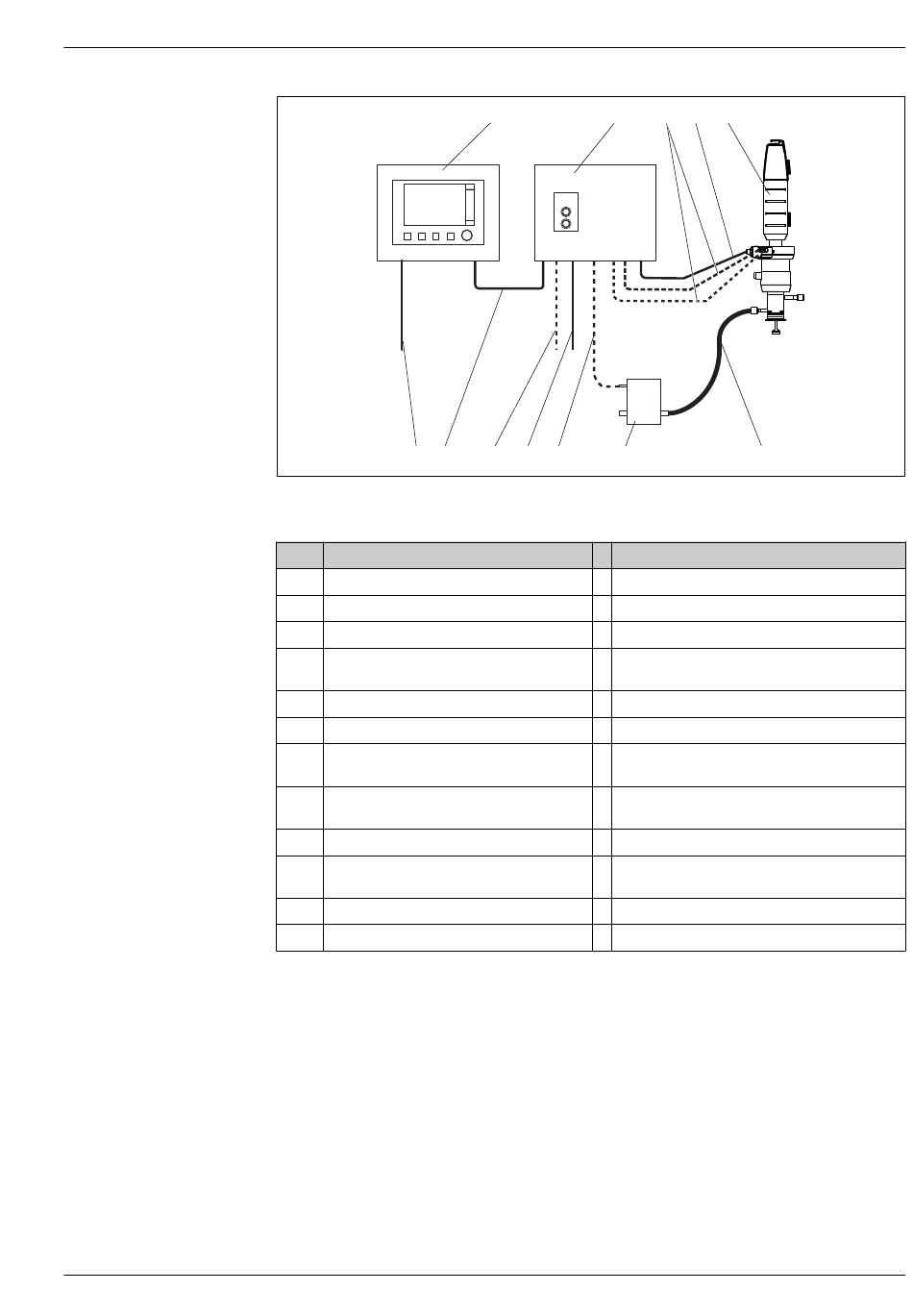

 5 Cleanfit Control mit pneumatischem Ventil und Endlagenerkennung
Pos. Bezeichnung
1 Messumformer Liquiline CM44x
2 Cleanfit Control CYC25
3 Druckluft Steuerleitungen
4 Pneumatische Wechselarmatur
5 Schlauch für Reinigungsmedium
10 24 V - Versorgung für Cleanfit Control
11 Druckluftversorgung für Cleanfit Control
12 Signalleitung Messumformer - Cleanfit Con-
trol
13 Stromversorgung für Messumformer
14 Kabel für elektrische Endlagenerkennung
16 Pneumatische Steuerleitung
18 Pneumatisches Ventil
1 2
16 18
11 10
Bestellcode / Zubehör
CM444-AA***FK*
CYC25-AB+NA
Bauseits zu stellen (AD = 4 mm, ID = 2 mm)
Zum Beispiel: CPA875-*F* oder
CPA871-*F*
Bauseits zu stellen (DN16)
Versorgung ist bauseits zu stellen
Druckluftschlauch (AD = 6 mm, ID = 4 mm) ist
bauseits zu stellen
Beim CYC25 beigelegt
Versorgung ist bauseits zu stellen
Zum Beispiel: CPA875-*+*RA/RB* oder
CPA871-*+*RA/RB*
Bauseits zu stellen
TSP 71181130
