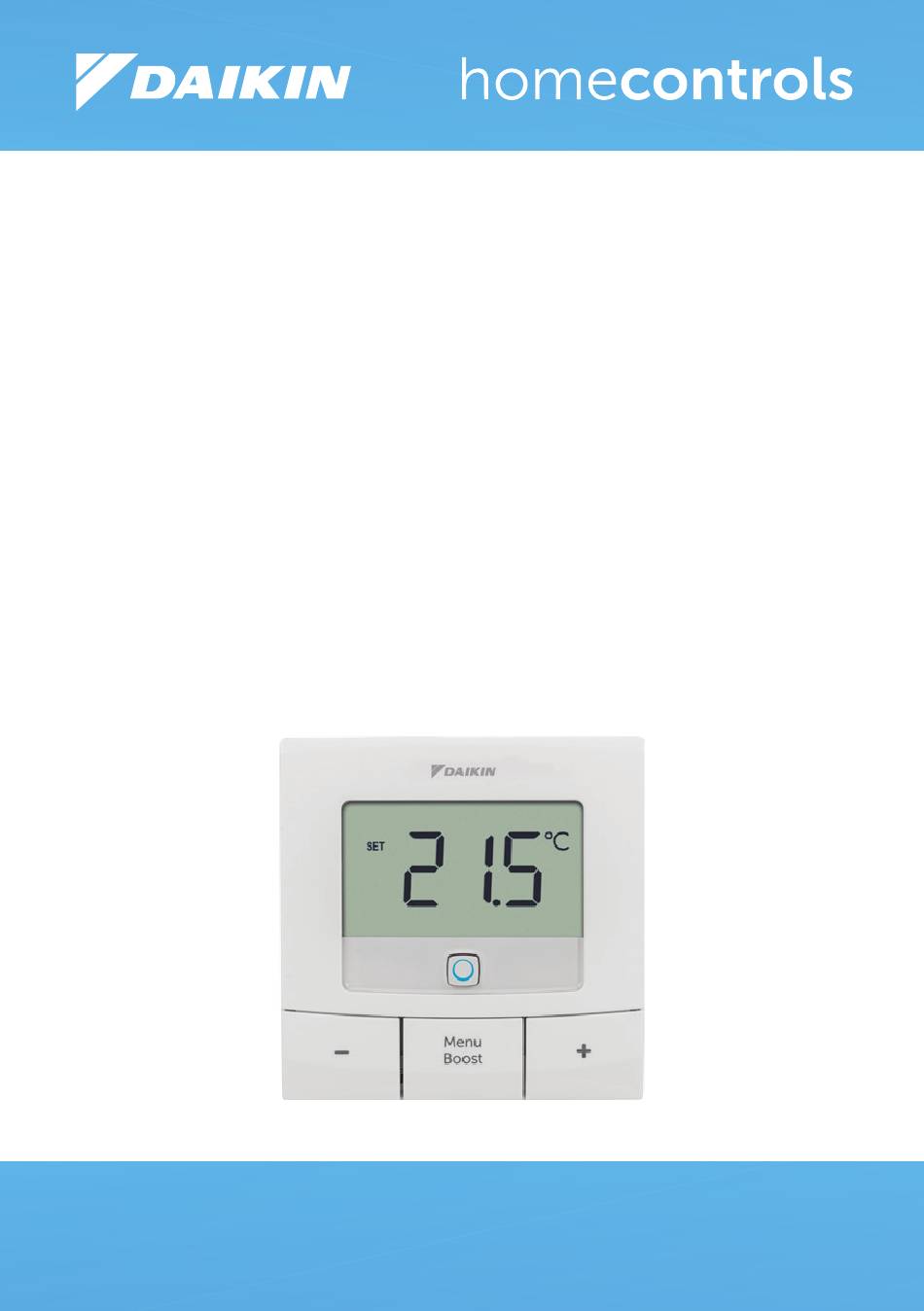

- Seite 1 Referenzhandbuch für Monteur und Benutzer Daikin Home Controls- Raumthermostat – 1 EKRCTRDI2BA...
- Seite 4 click...
- Seite 6 60 mm...
- Seite 7 click...
-
Seite 10: Lieferumfang
Dübel 5 mm 1,5-V-Batterien (LR6/Mignon/AA) Installations- und Bedienungsanleitung Ergänzungsblatt mit Sicherheitshinweisen Dokumentation © 2022 Daikin Europe N.V., Belgien Alle Rechte vorbehalten. Diese Bedienungsanleitung darf ohne vorherige schriftliche Zustimmung des Herausgebers in keiner Form, weder ganz noch in Teilen, reproduziert, dupliziert oder elektronisch, mechanisch oder chemisch bearbeitet werden. -
Seite 11: Inhaltsverzeichnis
Inhaltsverzeichnis Informationen zu dieser Anleitung ......13 Gefahreninformationen........... 13 Daikin Home Controls ........... 15 Übersicht der Funktion und des Zubehörs ..... 16 Inbetriebnahme ............18 Anschluss von DHC-Zubehörteilen ......18 5.1.1 Verbindung mit dem DHC Access Point ..18 Montage ..............20 5.2.1 Montage mit den Klebestreifen ...... - Seite 12 12 Allgemeine Informationen zum Funkbetrieb ... 37 13 Technische Daten ........... 38...
-
Seite 13: Informationen Zu Dieser Anleitung
Informationen zu dieser Anleitung Informationen zu dieser Anleitung Lesen Sie diese Anleitung sorgfältig durch, bevor Sie Ihr Daikin Home Controls (DHC)-Zubehör in Betrieb nehmen. Bewahren Sie die Anleitung so auf, dass Sie später bei Bedarf darin nachlesen können. Wenn Sie das Zubehör zur Verwendung an andere Personen übergeben, übergeben... - Seite 14 Gefahreninformationen Das Zubehör darf nur in einer trockenen und staubfreien Umgebung verwendet werden und muss vor den Auswirkungen von Feuchtigkeit, Vibrationen, Sonnen- und anderen Arten der Wärmeeinstrahlung, Kälte und mechanischer Belastung geschützt werden. Das Zubehör ist kein Spielzeug; lassen Sie keine Kinder damit spielen.
-
Seite 15: Daikin Home Controls
Daikin Home Controls Daikin Home Controls Dieses Zubehör Teil DHC-Systems kommuniziert über eine spezielle drahtlose Verbindung. Das gesamte Zubehör des Systems kann komfortabel und individuell über die ONECTA-App konfiguriert werden. Alle durch das DHC-System in Kombination mit anderem Zubehör verfügbaren Funktionen werden im DHC- Anwendungsleitfaden beschrieben. -
Seite 16: Übersicht Der Funktion Und Des Zubehörs
Übersicht der Funktion und des Zubehörs Übersicht der Funktion und des Zubehörs Der DHC-Raumthermostat ermöglicht eine zeitgesteuerte Regulierung Ihrer konventionellen Heizkörper mit DHC- Heizkörperthermostaten oder Fußbodenheizung in Kombination mit den DHC-Steuerungen für die Fußbodenheizung. Die Heiz-Zeitfenster werden an Ihre persönlichen Anforderungen angepasst. Der DHC-Raumthermostat misst die Raumtemperatur und die Luftfeuchtigkeit und überträgt diese in regelmäßigen Abständen an die DHC-Heizkörperthermostate oder die... - Seite 17 Übersicht der Funktion und des Zubehörs Displayübersicht (siehe Abbildung 2): Sollwert/tatsächliche Temperatur Symbol "Fenster offen" Batteriesymbol Funkübertragung Boost-Funktion Manueller Modus* Automatikmodus* Urlaubsmodus* Heizen Kühlen Bediensperre* Sollwerttemperatur Übersicht der Zeitfenster Datum und Uhrzeit Korrekturtemperatur* Programmierung eines Zeitplans* Wochentage * siehe „6 Konfiguration“ auf Seite 25...
-
Seite 18: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Anschluss von DHC-Zubehörteilen Lesen sich diesen gesamten Abschnitt durch, bevor Sie weiteres Zubehör anschließen. Um den DHC-Raumthermostat in das System zu integrieren und die Kommunikation mit anderen Zubehörteilen zu ermöglichen, müssen Sie sie zuerst verbinden. Sie können den DHC-Raumthermostat über die ONECTA- App mit dem DHC Access Point verbinden. - Seite 19 Für die Verbindung des DHC-Raumthermostats mit dem DHC Access Point gehen Sie wie folgt vor: 1. Öffnen Sie die ONECTA-App. 2. Klicken Sie auf das Plus-Symbol (+). 3. Wählen Sie das Menüelement Daikin Home Controls hinzufügen. 4. Wählen Sie DHC-Zubehör hinzufügen (siehe Abbildung 4).
-
Seite 20: Montage
Inbetriebnahme Montage Lesen sich diesen gesamten Abschnitt durch, bevor Sie das Zubehör montieren. Sie können den DHC-Raumthermostat auf folgende Art an der Wand montieren: • mit den mitgelieferten doppelseitigen Klebestreifen oder • mit den mitgelieferten Schrauben. Sie können den DHC-Raumthermostat auch in einer Unterputzdose montieren. -
Seite 21: Schraubenmontage
Inbetriebnahme 3. Fixieren Sie die Klebestreifen (E) an der Rückseite der Wandmontageplatte in dem dafür vorgesehenen Bereich. Sie sollten die Buchstaben ("TOP") auf der Rückseite lesen können (siehe Abbildung 6). 4. Entfernen Sie die Schutzfolie von den Klebestreifen (siehe Abbildung 7). 5. -
Seite 22: Montage Mit Unterputzdose
Inbetriebnahme 4. Bohren Sie die markierten Löcher (siehe Abbildung 9). Wenn Sie mit einer Steinwand arbeiten, bohren Sie die markierten 5-mm-Löcher und setzen Sie die mitgelieferten Dübel ein. Wenn Sie mit einer Holzwand arbeiten, können Sie 1,5-mm-Löcher vorbohren, um die Schrauben einfacher einzusetzen. 5. - Seite 23 Inbetriebnahme Niederspannungsverteilung für die Montage oder Installation des Zubehörs durchgeführt werden müssen, müssen die folgenden Sicherheitshinweise beachtet werden: Das Gerät darf nur von Personen mit den entsprechenden elektrotechnischen Kenntnissen und der entsprechenden Erfahrung installiert werden!* Eine fehlerhafte Installation kann eine Gefahr für Ihr eigenes Leben und das Leben anderer Verwender des elektrischen Systems bedeuten.
- Seite 24 Inbetriebnahme • Wählen Sie geeignetes Werkzeug, Messgeräte und, bei Bedarf, persönliche Schutzausrüstung; • Bewertung der Messergebnisse; • Auswahl des Materials für die Elektroinstallation zur Sicherung der Ausschaltbedingungen; • IP-Schutzklassen; • Installation des Materials für die Elektroinstallation; • Versorgungsnetzwerks (TN-System, IT-System, TT-System) und der sich daraus ergebenden Anschlussbedingungen (klassischer Nullabgleich, Schutzleiter,...
-
Seite 25: Konfiguration
Konfiguration Konfiguration Die Konfiguration des Zubehörteils kann vollständig in der ONECTA-App vorgenommen werden. Weitere Informationen zur Konfiguration des Zubehörs ohne Verwendung des DHC Access Point finden Sie im DHC- Anwendungsleitfaden. Die folgenden Modi und Einstellungen können angepasst werden: Automatikmodus Manueller Modus Korrekturtemperatur (noch nicht verfügbar) Programmierung eines Zeitplans... -
Seite 26: Manueller Modus
Konfiguration Manueller Modus Im manuellen Modus wird die Temperatur in Einklang mit der aktuellen Temperatur gesteuert, die über die Drucktasten (D + F) festgelegt wird. Die Temperatur bleibt bis zur nächsten manuellen Änderung aktiviert. Korrekturtemperatur (noch nicht verfügbar) Da die Temperaturen mit dem DHC-Raumthermostat gemessen wird, kann... -
Seite 27: Bediensperre (Noch Nicht Verfügbar)
Moment nicht geändert werden. Urlaubsmodus Der Urlaubsmodus kann in der ONECTA-App aktiviert werden. Damit wird Ihr System in den Standby-Modus versetzt. Der Urlaubsmodus wird in Ihrem Daikin Altherma oder in den Klimaanlageneinheiten in der ONECTA-App visualisiert. Weitere Informationen... -
Seite 28: Betrieb
Betrieb Betrieb Nach dem Anschluss und der Montage des DHC- Raumthermostats sind über das Zubehör einfache Bedienvorgang verfügbar. Temperatur: • Drücken Plus- Minustasten (D + F), um die Temperatur manuell zu ändern. Im Automatikmodus werden manuelle Änderungen bis zum nächsten Änderungspunkt des Zeitplans aktiviert. -
Seite 29: Austauschen Der Batterien
Austauschen der Batterien Austauschen der Batterien Wenn das Symbol für leere Batterien ( ) angezeigt wird, tauschen Sie die verbrauchten Batterien durch zwei neue Batterien (LR6/Mignon/AA) aus. Sie müssen die korrekte Polarität der Batterien beachten. Um die Batterien des Zubehörs auszutauschen, gehen Sie wie folgt vor: 1. -
Seite 30: Problembehebung
Problembehebung Achtung! Wenn die Batterie nicht korrekt ausgetauscht wird, besteht Explosionsgefahr. Tauschen Sie die Batterien nur gegen den gleichen oder einen entsprechenden Typ aus. Laden Sie nicht aufladbare Batterien niemals auf. Werfen Sie die Batterien nicht ins Feuer. Setzen Sie die Batterien keiner übermäßigen Hitze aus. -
Seite 31: Einschaltdauer
Problembehebung Einschaltdauer Das drahtlose DHC-Zubehör arbeitet mit den folgenden Frequenzbändern: • 868,000~868,600 MHz • 869,400~869,650 MHz Um den Betrieb aller Geräte zu schützen, die in diesem Bereich arbeiten, ist es rechtlich vorgeschrieben, die Übertragungszeit der Geräte zu beschränken. Die Beschränkung der Übertragungszeit minimiert das Risiko von Interferenzen. -
Seite 32: Fehlercodes Und Blinkfolgen
Problembehebung Inbetriebnahme oder während einer Neuinstallation eines Systems erreicht wird. In diesem Fall leuchtet die LED des Zubehörs rot. Möglicherweise reagiert es für eine kurze Zeitspanne (max. 1 Stunde) nicht, bis die Zeitbeschränkung für die Übertragung abgelaufen ist. Nach dieser Zeit funktioniert das Gerät wieder normal. - Seite 33 Problembehebung Fehler und Bedeutung Lösung Blinkcodes Blinkt kurz Funkübertragung/ Warten Sie, bis orange Übertragungsver- die Übertragung such/Datenüber- abgeschlossen tragung wurde. Leuchtet 1x Betrieb Setzen Sie den lange grün bestätigt Betrieb fort. Blinkt kurz Der Verbin- Befolgen Sie die orange (alle dungsmodus Anweisungen 10 Sekunden)
- Seite 34 Problembehebung Fehler und Bedeutung Lösung Blinkcodes Blinkt 6x Zubehör defekt Wenden Sie sich an lange rot Ihren Händler. Leuchtet LED-Test Sie können 1x orange fortfahren, nachdem und 1x grün der LED-Test (nach dem gestoppt wurde. Einsetzen der Batterien)
-
Seite 35: Werkseitige Einstellungen Wiederherstellen
Werkseitige Einstellungen wiederherstellen Werkseitige Einstellungen wiederherstellen Die werkseitigen Einstellungen des Zubehörs können wiederhergestellt werden. In diesem Fall verlieren Sie alle Einstellungen. werkseitigen Einstellungen Zubehörs wiederherzustellen, gehen Sie wie folgt vor: 1. Nach der Montage kann die Elektronikeinheit (A) ganz einfach aus der Wandmontageplatte herausgezogen werden. -
Seite 36: Instandhaltung Und Reinigung
Instandhaltung und Reinigung Instandhaltung und Reinigung Sie müssen für das Zubehör außer dem Austausch der Batterien (wenn erforderlich) keine Wartung durchführen. Lassen Sie Reparaturarbeiten von einem Fachmann durchführen. Reinigen Sie das Zubehör mit einem weichen, fuselfreien Tuch, das sauber und trocken ist. Sie können das Tuch mit ein wenig lauwarmem Wasser befeuchten, um hartnäckige Flecken zu entfernen. - Seite 37 Übertragungsleistung Empfangsmerkmalen des Empfängers spielen Umweltfaktoren, wie die Feuchtigkeit in der Nähe, eine wichtige Rolle, ebenso wie die strukturellen/ Abschirmungsbedingungen vor Ort. Hiermit erklärt Daikin Europe N.V., dass der Funkgerättyp EKRCTRDI2BA Richtlinie 2014/53/EU entspricht. Die Original-Konformitätserklärung ist über die EKRCTRDI2BA-Produktseiten verfügbar.
-
Seite 38: Technische Daten
Technische Daten Technische Daten Gerätename: EKRCTRDI2BA Netzspannung: 2x 1,5-V-Batterie (LR6/Mignon/AA) Stromaufnahme: max. 40 mA Batterieleben (typ.): 5 Jahre Schutzgrad: IP20 Verschmutzungsgrad: Umgebungstemperatur: 0 bis 50°C Abmessungen (B x H x T): 85 x 85 x 22 mm Gewicht: 140 g (einschließlich Batterien) Funkfrequenzband: 868,0-868,60 MHz... -
Seite 39: Anweisungen Zur Entsorgung
Technische Daten Anweisungen zur Entsorgung Entsorgen Sie das Gerät nicht mit dem allgemeinen Hausmüll! Elektronische Geräte müssen Einklang mit der Richtlinie über Elektro- und Elektronik-Altgeräte über lokale Sammelpunkte für Elektronikabfall entsorgt werden. Informationen zur Konformität Das CE-Zeichen ist ein freies Handelszeichen, das sich ausschließlich an Behörden richtet und keine Garantie jeglicher Eigenschaften umfasst. - Seite 40 Technische Daten Kostenloser Download der ONECTA-App! 4P687364-1 - 2022.04...
