K3G097-AS81-81

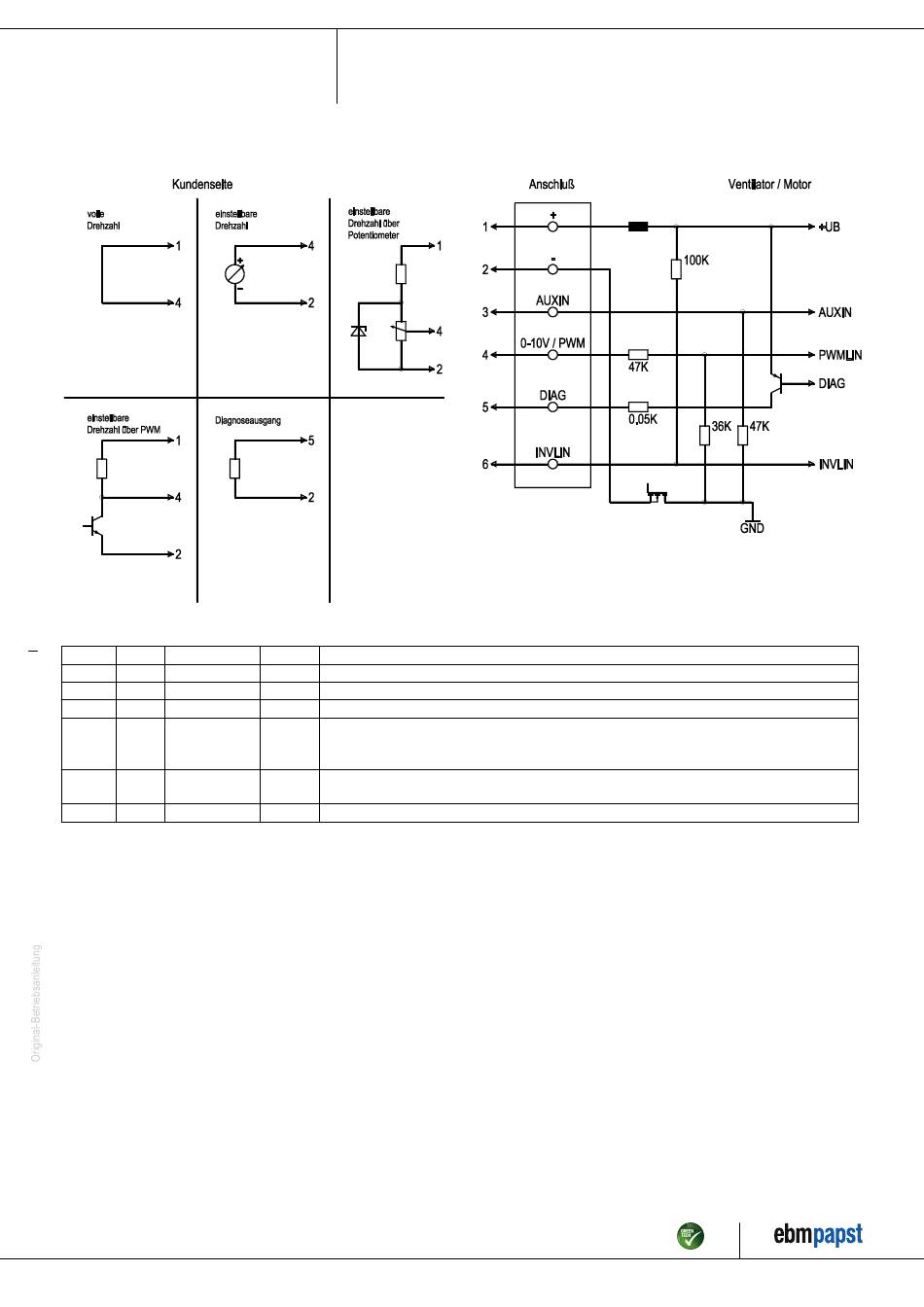

4.4 Anschlussbild
Nr.
Anschl. Bezeichnung
1
+
2
-
3
AUXIN
4
0-10 V / PWM
5
DIAG
6
INVLIN
Artikel-Nr. 53206-5-9970 · GER · Änderung 231712 · Freigabe 2021-08-25 · Seite 7 / 10
ebm-papst Mulfingen GmbH & Co. KG · Bachmühle 2 · D-74673 Mulfingen · Phone +49 (0) 7938 81-0 · Fax +49 (0) 7938 81-110 · info1@de.ebmpapst.com · www.ebmpapst.com
Betriebsanleitung
Farbe
Funktion / Belegung
schwarz
Versorgungsspannung, Spannungsbereich siehe Typenschild
braun
Versorgungsspannung, Spannungsbereich siehe Typenschild
blau
Digitaleingang : wenn aktiv (> 4 V), wird Wert des PWM-Signals halbiert
gelb
Steuereingang: Ri > 47 kΩ
0-10 V (Typ. < 1 V -> n=0; 1,5 V -> n=min; > 10 V -> n=max)
PWM (Amplitude 10 V; 1-50 kHz; Typ. < 5 % -> n=0; 15 % -> n=min; > 100 % -> n=max)
weiß
Diagnoseausgang: Open Collector, Isource max = 20 mA,
Ventilator OK -> low; Ventilator Fehler -> high
orange
Steuereingang invers linear
