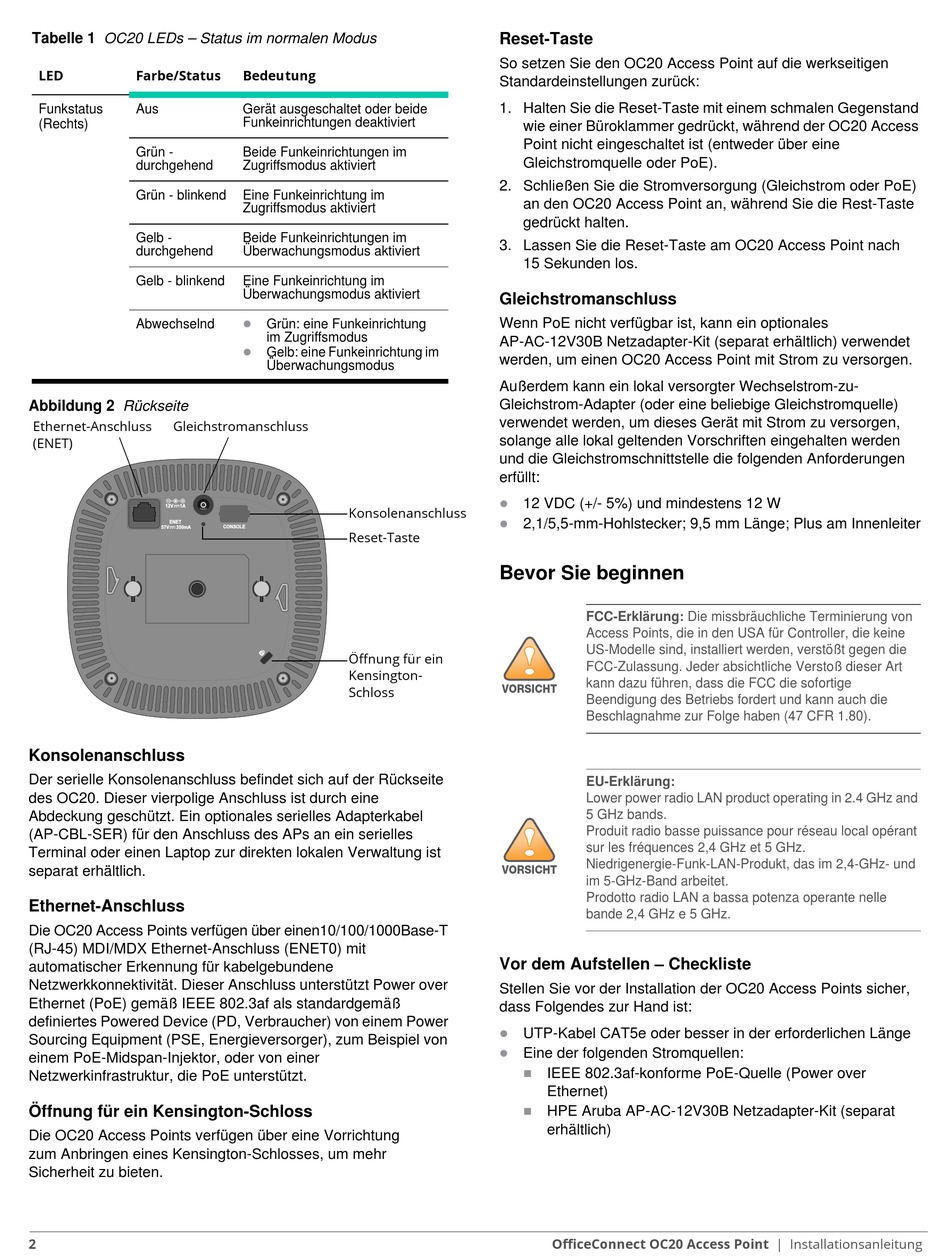

Tabelle 1 OC20 LEDs – Status im normalen Modus
LED
Farbe/Status
Funkstatus
Aus
(Rechts)
Grün -
durchgehend
Grün - blinkend
Gelb -
durchgehend
Gelb - blinkend
Abwechselnd
Abbildung 2 Rückseite
Ethernet-Anschluss
Gleichstromanschluss
(ENET)
12V
1A
ENET
57V
350mA
Konsolenanschluss
Der serielle Konsolenanschluss befindet sich auf der Rückseite
des OC20. Dieser vierpolige Anschluss ist durch eine
Abdeckung geschützt. Ein optionales serielles Adapterkabel
(AP-CBL-SER) für den Anschluss des APs an ein serielles
Terminal oder einen Laptop zur direkten lokalen Verwaltung ist
separat erhältlich.
Ethernet-Anschluss
Die OC20 Access Points verfügen über einen10/100/1000Base-T
(RJ-45) MDI/MDX Ethernet-Anschluss (ENET0) mit
automatischer Erkennung für kabelgebundene
Netzwerkkonnektivität. Dieser Anschluss unterstützt Power over
Ethernet (PoE) gemäß IEEE 802.3af als standardgemäß
definiertes Powered Device (PD, Verbraucher) von einem Power
Sourcing Equipment (PSE, Energieversorger), zum Beispiel von
einem PoE-Midspan-Injektor, oder von einer
Netzwerkinfrastruktur, die PoE unterstützt.
Öffnung für ein Kensington-Schloss
Die OC20 Access Points verfügen über eine Vorrichtung
zum Anbringen eines Kensington-Schlosses, um mehr
Sicherheit zu bieten.
2
Bedeutung
Gerät ausgeschaltet oder beide
Funkeinrichtungen deaktiviert
Beide Funkeinrichtungen im
Zugriffsmodus aktiviert
Eine Funkeinrichtung im
Zugriffsmodus aktiviert
Beide Funkeinrichtungen im
Überwachungsmodus aktiviert
Eine Funkeinrichtung im
Überwachungsmodus aktiviert
Grün: eine Funkeinrichtung
im Zugriffsmodus
Gelb: eine Funkeinrichtung im
Überwachungsmodus
Konsolenanschluss
CONSOLE
Reset-Taste
Öffnung für ein
Kensington-
Schloss
Reset-Taste
So setzen Sie den OC20 Access Point auf die werkseitigen
Standardeinstellungen zurück:
1. Halten Sie die Reset-Taste mit einem schmalen Gegenstand
wie einer Büroklammer gedrückt, während der OC20 Access
Point nicht eingeschaltet ist (entweder über eine
Gleichstromquelle oder PoE).
2. Schließen Sie die Stromversorgung (Gleichstrom oder PoE)
an den OC20 Access Point an, während Sie die Rest-Taste
gedrückt halten.
3. Lassen Sie die Reset-Taste am OC20 Access Point nach
15 Sekunden los.
Gleichstromanschluss
Wenn PoE nicht verfügbar ist, kann ein optionales
AP-AC-12V30B Netzadapter-Kit (separat erhältlich) verwendet
werden, um einen OC20 Access Point mit Strom zu versorgen.
Außerdem kann ein lokal versorgter Wechselstrom-zu-
Gleichstrom-Adapter (oder eine beliebige Gleichstromquelle)
verwendet werden, um dieses Gerät mit Strom zu versorgen,
solange alle lokal geltenden Vorschriften eingehalten werden
und die Gleichstromschnittstelle die folgenden Anforderungen
erfüllt:
12 VDC (+/- 5%) und mindestens 12 W
2,1/5,5-mm-Hohlstecker; 9,5 mm Länge; Plus am Innenleiter
Bevor Sie beginnen
FCC-Erklärung: Die missbräuchliche Terminierung von
Access Points, die in den USA für Controller, die keine
US-Modelle sind, installiert werden, verstößt gegen die
!
FCC-Zulassung. Jeder absichtliche Verstoß dieser Art
kann dazu führen, dass die FCC die sofortige
VORSICHT
Beendigung des Betriebs fordert und kann auch die
Beschlagnahme zur Folge haben (47 CFR 1.80).
EU-Erklärung:
Lower power radio LAN product operating in 2.4 GHz and
5 GHz bands.
Produit radio basse puissance pour réseau local opérant
!
sur les fréquences 2,4 GHz et 5 GHz.
Niedrigenergie-Funk-LAN-Produkt, das im 2,4-GHz- und
VORSICHT
im 5-GHz-Band arbeitet.
Prodotto radio LAN a bassa potenza operante nelle
bande 2,4 GHz e 5 GHz.
Vor dem Aufstellen – Checkliste
Stellen Sie vor der Installation der OC20 Access Points sicher,
dass Folgendes zur Hand ist:
UTP-Kabel CAT5e oder besser in der erforderlichen Länge
Eine der folgenden Stromquellen:
IEEE 802.3af-konforme PoE-Quelle (Power over
Ethernet)
HPE Aruba AP-AC-12V30B Netzadapter-Kit (separat
erhältlich)
OfficeConnect OC20 Access Point | Installationsanleitung
