Montage
"
16

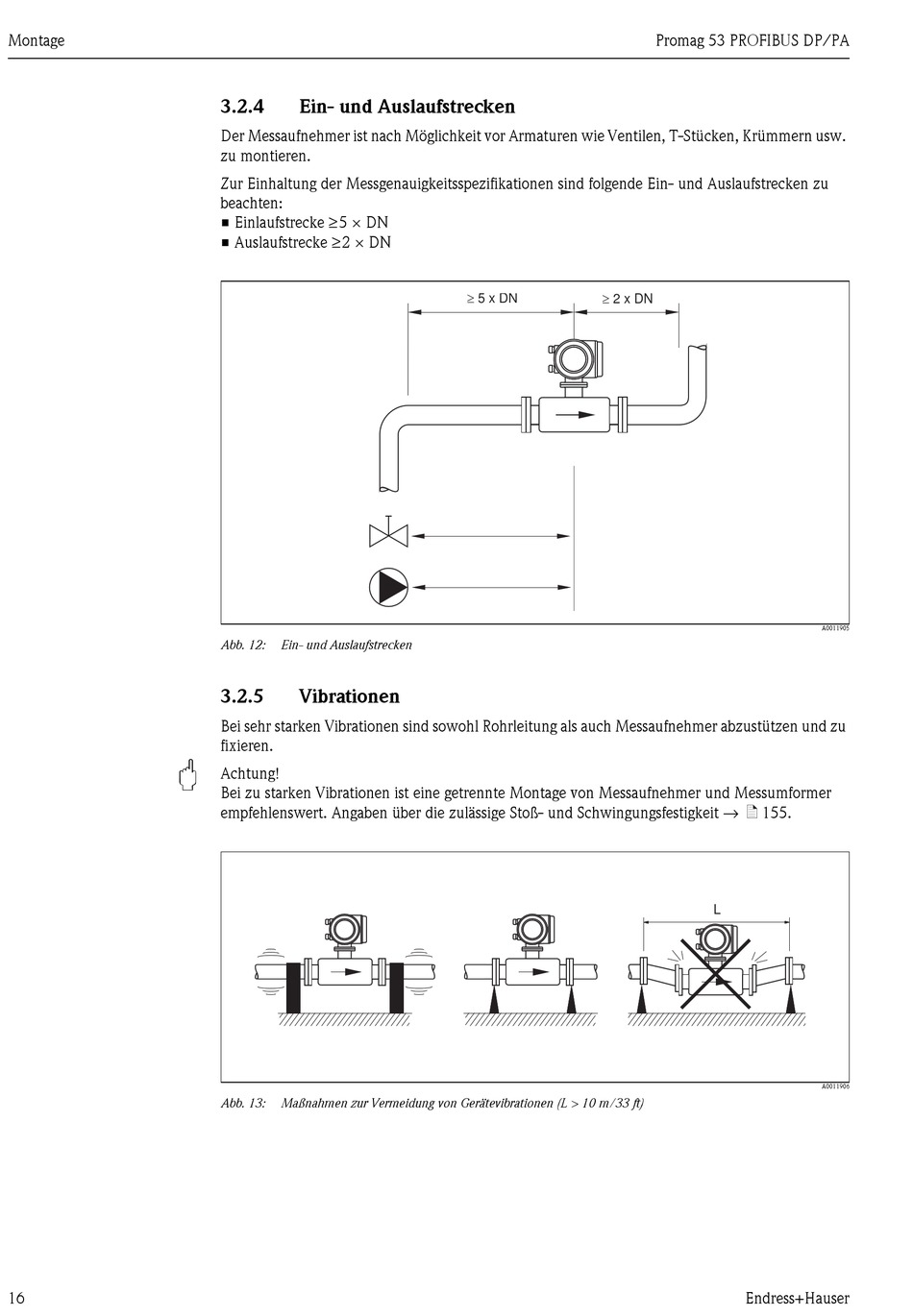

3.2.4
Ein- und Auslaufstrecken
Der Messaufnehmer ist nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken, Krümmern usw.
zu montieren.
Zur Einhaltung der Messgenauigkeitsspezifikationen sind folgende Ein- und Auslaufstrecken zu
beachten:
• Einlaufstrecke ≥5 × DN
• Auslaufstrecke ≥2 × DN
Abb. 12:
Ein- und Auslaufstrecken
3.2.5
Vibrationen
Bei sehr starken Vibrationen sind sowohl Rohrleitung als auch Messaufnehmer abzustützen und zu
fixieren.
Achtung!
Bei zu starken Vibrationen ist eine getrennte Montage von Messaufnehmer und Messumformer
empfehlenswert. Angaben über die zulässige Stoß- und Schwingungsfestigkeit → ä 155.
Abb. 13:
Maßnahmen zur Vermeidung von Gerätevibrationen (L > 10 m/33 ft)
³
³ 2 x DN
5 x DN
Promag 53 PROFIBUS DP/PA
A0011905
L
A0011906
Endress+Hauser
