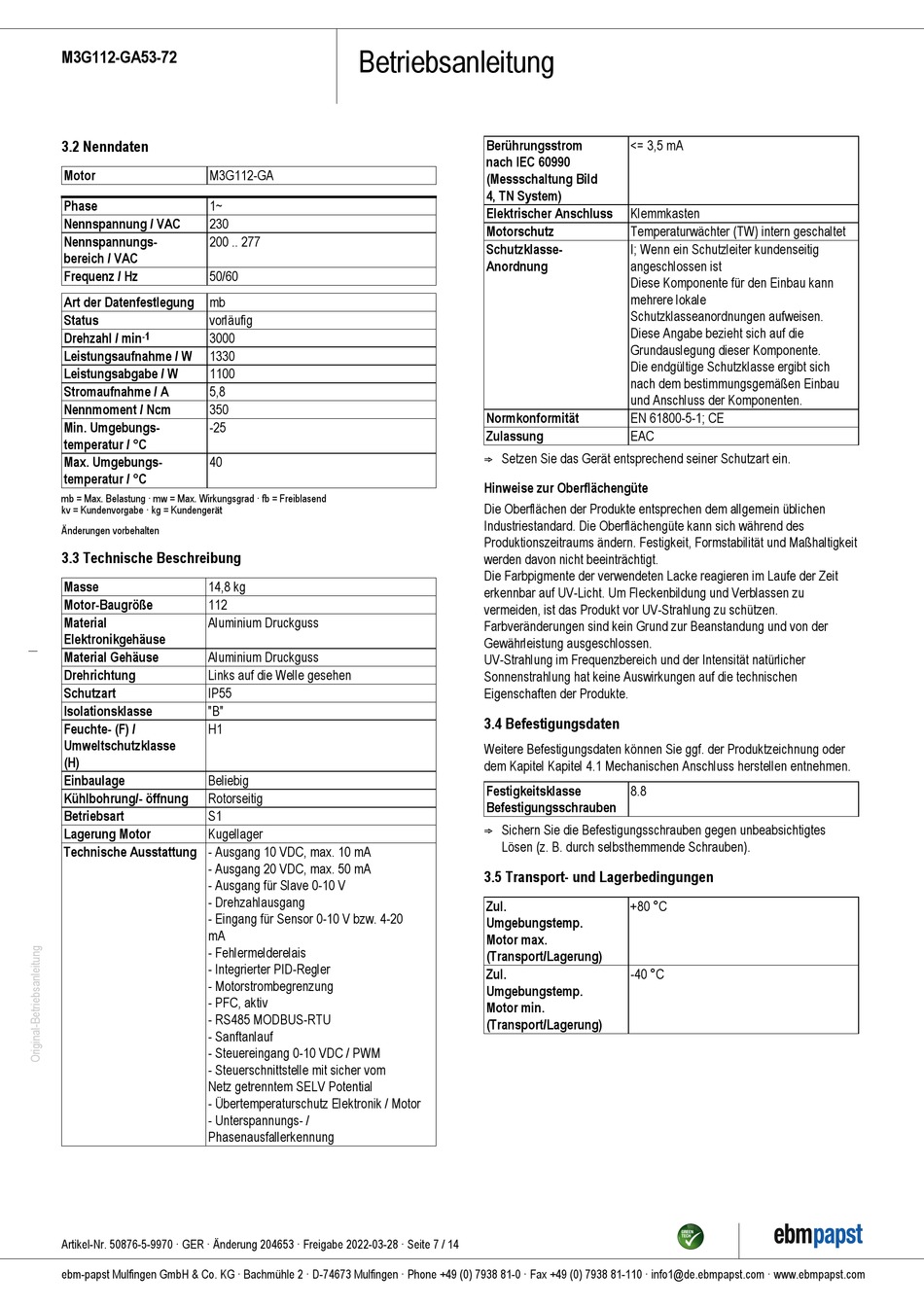

M3G112-GA53-72
3.2 Nenndaten
Motor
M3G112-GA
Phase
1~
Nennspannung / VAC
230
Nennspannungs-
200 .. 277
bereich / VAC
Frequenz / Hz
50/60
Art der Datenfestlegung
mb
Status
vorläufig
Drehzahl / min
-1
3000
Leistungsaufnahme / W
1330
Leistungsabgabe / W
1100
Stromaufnahme / A
5,8
Nennmoment / Ncm
350
Min. Umgebungs-
-25
temperatur / °C
Max. Umgebungs-
40
temperatur / °C
mb = Max. Belastung · mw = Max. Wirkungsgrad · fb = Freiblasend
kv = Kundenvorgabe · kg = Kundengerät
Änderungen vorbehalten
3.3 Technische Beschreibung
Masse
14,8 kg
Motor-Baugröße
112
Material
Aluminium Druckguss
Elektronikgehäuse
Material Gehäuse
Aluminium Druckguss
Drehrichtung
Links auf die Welle gesehen
Schutzart
IP55
Isolationsklasse
"B"
Feuchte- (F) /
H1
Umweltschutzklasse
(H)
Einbaulage
Beliebig
Kühlbohrung/- öffnung
Rotorseitig
Betriebsart
S1
Lagerung Motor
Kugellager
Technische Ausstattung - Ausgang 10 VDC, max. 10 mA
- Ausgang 20 VDC, max. 50 mA
- Ausgang für Slave 0-10 V
- Drehzahlausgang
- Eingang für Sensor 0-10 V bzw. 4-20
mA
- Fehlermelderelais
- Integrierter PID-Regler
- Motorstrombegrenzung
- PFC, aktiv
- RS485 MODBUS-RTU
- Sanftanlauf
- Steuereingang 0-10 VDC / PWM
- Steuerschnittstelle mit sicher vom
Netz getrenntem SELV Potential
- Übertemperaturschutz Elektronik / Motor
- Unterspannungs- /
Phasenausfallerkennung
Artikel-Nr. 50876-5-9970 · GER · Änderung 204653 · Freigabe 2022-03-28 · Seite 7 / 14
ebm-papst Mulfingen GmbH & Co. KG · Bachmühle 2 · D-74673 Mulfingen · Phone +49 (0) 7938 81-0 · Fax +49 (0) 7938 81-110 · info1@de.ebmpapst.com · www.ebmpapst.com
Betriebsanleitung
Berührungsstrom
nach IEC 60990
(Messschaltung Bild
4, TN System)
Elektrischer Anschluss
Motorschutz
Schutzklasse-
Anordnung
Normkonformität
Zulassung
; Setzen Sie das Gerät entsprechend seiner Schutzart ein.
Hinweise zur Oberflächengüte
Die Oberflächen der Produkte entsprechen dem allgemein üblichen
Industriestandard. Die Oberflächengüte kann sich während des
Produktionszeitraums ändern. Festigkeit, Formstabilität und Maßhaltigkeit
werden davon nicht beeinträchtigt.
Die Farbpigmente der verwendeten Lacke reagieren im Laufe der Zeit
erkennbar auf UV-Licht. Um Fleckenbildung und Verblassen zu
vermeiden, ist das Produkt vor UV-Strahlung zu schützen.
Farbveränderungen sind kein Grund zur Beanstandung und von der
Gewährleistung ausgeschlossen.
UV-Strahlung im Frequenzbereich und der Intensität natürlicher
Sonnenstrahlung hat keine Auswirkungen auf die technischen
Eigenschaften der Produkte.
3.4 Befestigungsdaten
Weitere Befestigungsdaten können Sie ggf. der Produktzeichnung oder
dem Kapitel Kapitel 4.1 Mechanischen Anschluss herstellen entnehmen.
Festigkeitsklasse
Befestigungsschrauben
; Sichern Sie die Befestigungsschrauben gegen unbeabsichtigtes
Lösen (z. B. durch selbsthemmende Schrauben).
3.5 Transport- und Lagerbedingungen
Zul.
Umgebungstemp.
Motor max.
(Transport/Lagerung)
Zul.
Umgebungstemp.
Motor min.
(Transport/Lagerung)
<= 3,5 mA
Klemmkasten
Temperaturwächter (TW) intern geschaltet
I; Wenn ein Schutzleiter kundenseitig
angeschlossen ist
Diese Komponente für den Einbau kann
mehrere lokale
Schutzklasseanordnungen aufweisen.
Diese Angabe bezieht sich auf die
Grundauslegung dieser Komponente.
Die endgültige Schutzklasse ergibt sich
nach dem bestimmungsgemäßen Einbau
und Anschluss der Komponenten.
EN 61800-5-1; CE
EAC
8.8
+80 °C
-40 °C
