HANSGROHE Metris 31482000 Gebrauchsanleitung, Montageanleitung
Vorschau ausblenden
Andere Handbücher für Metris 31482000:
- Gebrauchsanleitung, montageanleitung (20 Seiten) ,
- Gebrauchsanleitung und montageanleitung (20 Seiten) ,
- Gebrauchsanleitung, montageanleitung (20 Seiten)
Werbung
Quicklinks
DE Gebrauchsanleitung / Montageanleitung
FR Mode d'emploi / Instructions de montage
IT Istruzioni per l'uso / Istruzioni per Installazione
Vernis Blend
71477000
Talis S
72401000
Rebris S
72442000
2
3
4
Vernis Blend
71677000
Talis S
72601000
Rebris S
72642000
Metris
31482000
Focus E²
31943000
Novus
71041000
Logis
71430000
Talis E
71741000
Rebris E
72452000
Metris
31683000
Focus E²
31963000
Novus
71061000
Logis
71630000
Talis E
71761000
Rebris E
72652000
Werbung
Verwandte Anleitungen für HANSGROHE Metris 31482000
Inhaltszusammenfassung für HANSGROHE Metris 31482000

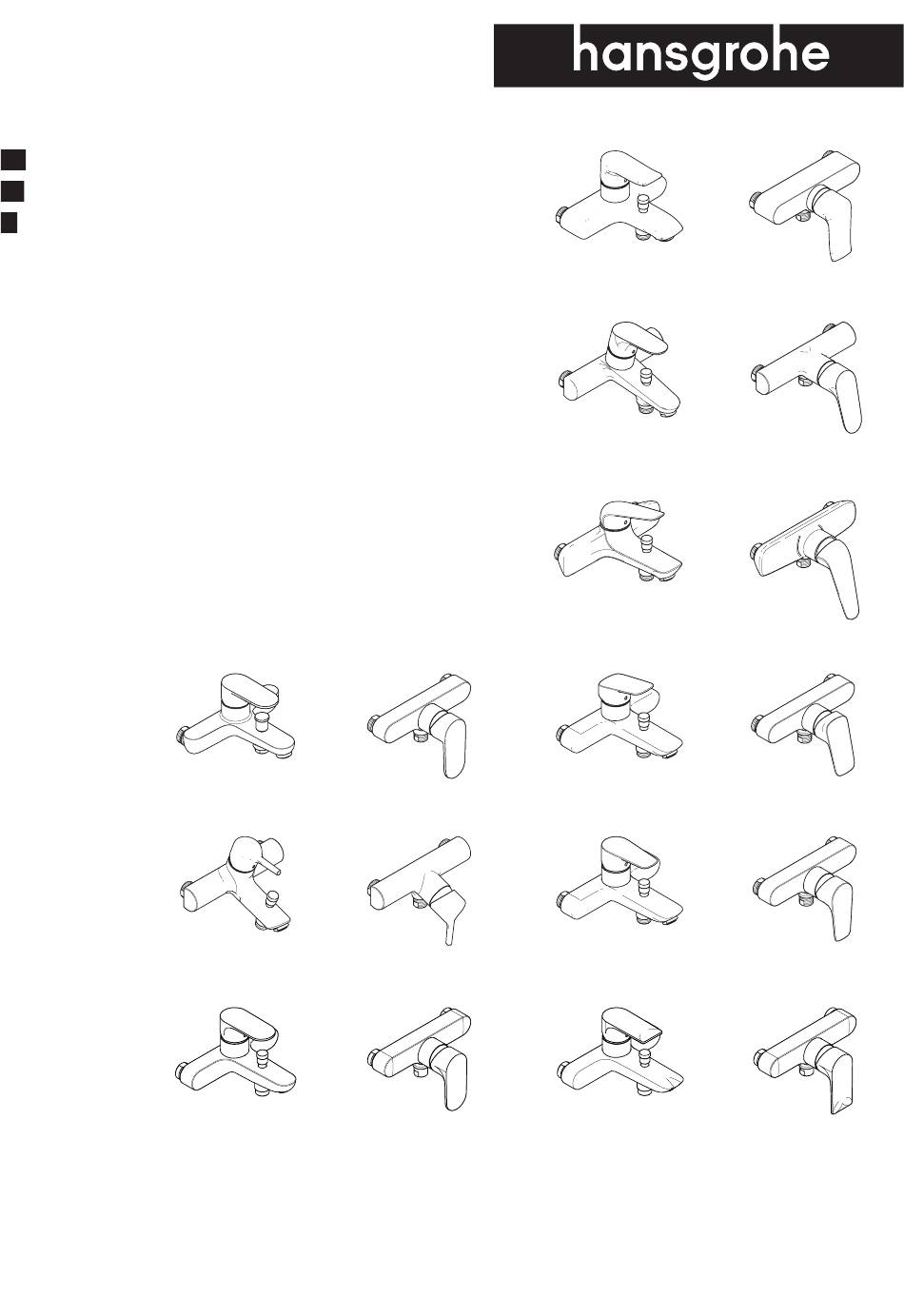

- Seite 1 DE Gebrauchsanleitung / Montageanleitung FR Mode d'emploi / Instructions de montage IT Istruzioni per l'uso / Istruzioni per Installazione Metris Metris 31482000 31683000 Focus E² Focus E² 31943000 31963000 Novus Novus 71041000 71061000 Vernis Blend Vernis Blend Logis Logis 71477000 71677000 71430000 71630000 Talis S Talis S Talis E Talis E 72401000 72601000 71741000 71761000 Rebris S...
-
Seite 2: Sicherheitshinweise
(mindestens einmal jährlich). gültigen Normen montiert, gespült und geprüft werden. Maße (siehe Seite 7) • Die in den Ländern jeweils gültigen Installationsricht- Durchflussdiagramm (siehe Seite 10) linien sind einzuhalten. • Der im Wannenmischer eingesetzte Umsteller (Typ Serviceteile (siehe Seite 12) HC) ist als Einrichtung zur Absicherung gegen Rücksaugung ausgeführt. Daher muss sich die Reinigung (siehe Seite 20) Unterkante des Umstellers min. 25 mm über dem höchstmöglichen Schmutzwasserspiegel befinden. Bedienung (siehe Seite 11) Technische Daten Hansgrohe empfiehlt, morgens oder nach längeren Betriebsdruck: max. 1 MPa Stagnationszeiten den ersten halben Liter nicht als Empfohlener Betriebsdruck: 0,1 - 0,5 MPa Trinkwasser zu verwenden. Prüfdruck: 1,6 MPa Prüfzeichen (siehe Seite 11) (1 MPa = 10 bar = 147 PSI) Heißwassertemperatur: max. 60°C Thermische Desinfektion: 70°C / 4 min Eigensicher gegen Rückfließen Das Produkt ist ausschließlich für Trinkwasser konzipiert! Störung... -
Seite 3: Informations Techniques
Pièces détachées (voir pages 12) 25 mm au-dessus du niveau d'eau usée le plus haut possible. Nettoyage (voir pages 20) Informations techniques Instructions de service Pression de service autorisée: max. 1 MPa (voir pages 11) Pression de service conseillée: 0,1 - 0,5 MPa Pression maximum de contrôle: 1,6 MPa Hansgrohe recommande de ne pas utiliser le premier (1 MPa = 10 bar = 147 PSI) demi-litre le matin ou après une période de stagnation Température d'eau chaude: max. 60°C prolongée. Désinfection thermique: 70°C / 4 min Classification acoustique et débit Avec dispositif anti-retour (voir pages 11) Le produit est exclusivement conçu pour de l'eau potable! Dysfonctionnement Origine Solution Pas assez d´eau... - Seite 4 • Il deviatore (tipo HC) impiegato nel miscelatore della Diagramma flusso (vedi pagg. 10) vasca è eseguito come dispositivo di sicurezza contro un'aspirazione di riflusso. Pertanto il bordo inferiore Parti di ricambio (vedi pagg. 12) del deviatore deve trovarsi almeno 25 mm sopra il livello massimo possibile dell'acqua sporca. Pulitura (vedi pagg. 20) Dati tecnici Procedura (vedi pagg. 11) Pressione d'uso: max. 1 MPa Pressione d'uso consigliata: 0,1 - 0,5 MPa Hansgrohe raccomanda, di mattina oppure dopo lunghi Pressione di prova: 1,6 MPa tempi di stagnazione, di non utilizzare il primo mezzo (1 MPa = 10 bar = 147 PSI) litro come acqua potabile. Temperatura dell'acqua calda: max. 60°C Segno di verifica (vedi pagg. 11) Disinfezione termica: 70°C / 4 min Sicurezza antiriflusso Il prodotto è concepito esclusivamente per acqua potabile! Problema...
- Seite 5 Metris Focus E² Novus (17 Nm) Logis Talis E Talis S Vernis Blend SW 22 mm Metris Metris Focus E² Focus E² Novus Novus Logis Logis Talis E Talis E Talis S Talis S Vernis Blend Vernis Blend SW 22 mm (2 Nm) >...
- Seite 6 60 °C 10 °C 0,3 MPa 36°C 38°C 50°C 60°C 43°C 55°C 17 x...
- Seite 7 Metris 31482000 G1/2 Metris 15 3 31683000 G1/2 Focus 31943000 G1/2 Focus 31963000 G1/2 Novus 71061000 G1/2...
- Seite 8 Novus 71041000 G1/2 Logis 71430000 G1/2 Logis 71630000 G1/2 Talis E 71741000 G1/2 Talis E 71761000 G1/2...
- Seite 9 Talis S 72401000 Talis S 72601000 G1/2 Rebris S 16 0 72442000 15 3 18 4 G 1 / 2 14 4 Rebris S 72642000 G 1 / 2 15 3 18 4 Rebris E 72652000 15 3 G 1 / 2 10 2 13 2 18 4...
- Seite 10 Rebris E 16 6 72452000 15 3 18 4 G 1 / 2 15 3 Vernis Blend 71477000 G1/2 Vernis Blend 71677000 G1/2 Logis Rebris E Metris Logis Rebris E Metris 71430000 72452000 31683000 71630000 72652000 31482000 Talis E Rebris S Focus E²...
- Seite 11 P-IX DVGW NF Hansgrohe SE Hansgrohe SE Hansgrohe SE 31482000 DIN 4109-1 DIN 4109-1 DIN 4109-1 31683000 PA-IX 7321/IICB PA-IX 7320/IB PA-IX 28115/IB 31943000 31963000 Fraunhofer-Institut Fraunhofer-Institut 71041000 PA-IX 7321/IICB Products für Bauphysik IBP für Bauphysik IBP 71061000 PA-IX 7320/IB 71430000 PA-IX 28117/ICB 71477000 Hansgrohe SE...
- Seite 12 Metris 31482000 95519000 96338000 97406000 98193000 (32x2) 97977000 98164000 97981000 (33x1,5) 92730000 95140000 96429000 (M4x20) 97979000 98398000 95008000 (23x2) 97978000 96512000 (M24x1) 93251000 98189000 (14x2,5) Metris 96429000 31683000 98398000 (23x2) 98164000 92730000 (33x1,5) 98193000 98129000 (32x2) 95008000 (14x2) 96044000 97406000 95140000 93251000 (M4x20)
- Seite 13 Focus 31943000 98532000 97406000 96338000 98193000 (32x2) 97977000 98164000 (33x1,5) 95140000 92730000 (M4x20) 95008000 96429000 97981000 98398000 97979000 (23x2) 97978000 92360000 93251000 (M24x1) 98189000 (14x2,5) Focus 96429000 31963000 98398000 (23x2) 92730000 98193000 (32x2) 98129000 (14x2) 97406000 95008000 96044000 93251000 95140000 (M4x20) 97209000 96338000...
- Seite 14 Novus 71041000 93192000 96338000 97406000 98193000 97209000 (32x2) 95140000 92730000 (M4x20) 95008000 97981000 96429000 97979000 98398000 (23x2) 97978000 92360000 (M24x1) 93251000 98189000 (14x2,5) Novus 96429000 71061000 98398000 (23x2) 92730000 98193000 (32x2) 98129000 97406000 (14x2) 95008000 96044000 95140000 93251000 (M4x20) 97209000 96338000 93192000...
- Seite 15 Logis Vernis Blend 71430000 71477000 92224000 93715000 96338000 96338000 97406000 98193000 (32x2) 97977000 98164000 (33x1,5) 92730000 95140000 (M4x20) 95008000 96429000 97981000 98398000 97979000 (23x2) 92360000 97978000 (M24x1) 93251000 98189000 (14x2,5) Logis Vernis Blend 96429000 71630000 71677000 98398000 96338000 (23x2) 93715000 98164000 92730000 (33x1,5)
- Seite 16 Talis E 71741000 92666000 96338000 97406000 98193000 (32x2) 97977000 98164000 (33x1,5) 92730000 95140000 (M4x20) 95008000 96429000 97981000 98398000 97979000 (23x2) 96512000 97978000 (M24x1) 93251000 98189000 (14x2,5) Talis E 96429000 71761000 98398000 (23x2) 98164000 92730000 (33x1,5) 98129000 98193000 (14x2) (32x2) 95008000 96044000 97406000 95140000...
- Seite 17 Talis S 72401000 92644000 96338000 97406000 98193000 (32x2) 97209000 92730000 95140000 (M4x20) 96429000 95008000 98398000 (23x2) 97981000 97979000 96512000 97978000 (M24x1) 93251000 98189000 (14x2,5) Talis S 96429000 72601000 98398000 (23x2) 92730000 98129000 98193000 (14x2) 96044000 (32x2) 97406000 95008000 93251000 95140000 (M4x20) 97209000 96338000...
- Seite 18 Rebris S 72442000 94654000 96338000 97406000 98193000 (32x2) 97977000 98164000 97981000 (33x1,5) 92730000 95140000 96429000 (M4x20) 97979000 98398000 95008000 (23x2) 97978000 94656000 (30 l/min) 93251000 98189000 (14x2,5) Rebris S 96429000 72642000 98398000 (23x2) 98164000 92730000 (33x1,5) 98129000 98193000 (14x2) (32x2) 95008000 96044000 97406000 93251000...
- Seite 19 Rebris E 72452000 94655000 96338000 97406000 98193000 (32x2) 97977000 98164000 97981000 (33x1,5) 92730000 95140000 96429000 (M4x20) 97979000 98398000 95008000 (23x2) 97978000 94656000 (30 l/min) 93251000 98189000 (14x2,5) Rebris E 96429000 72652000 98398000 (23x2) 98164000 92730000 (33x1,5) 98129000 98193000 (14x2) (32x2) 95008000 96044000 97406000 93251000...
- Seite 20 SW 12 mm SW 12 mm www.hansgrohe.com/cleaning-recommendation Reinigungsempfehlung / Garantie / Kontakt Raccomandazione di pulizia / Garanzia / Contatto Recommandation pour le nettoyage / Garanties / Contact Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
