TI01104D/06/DE/01.13
71209819

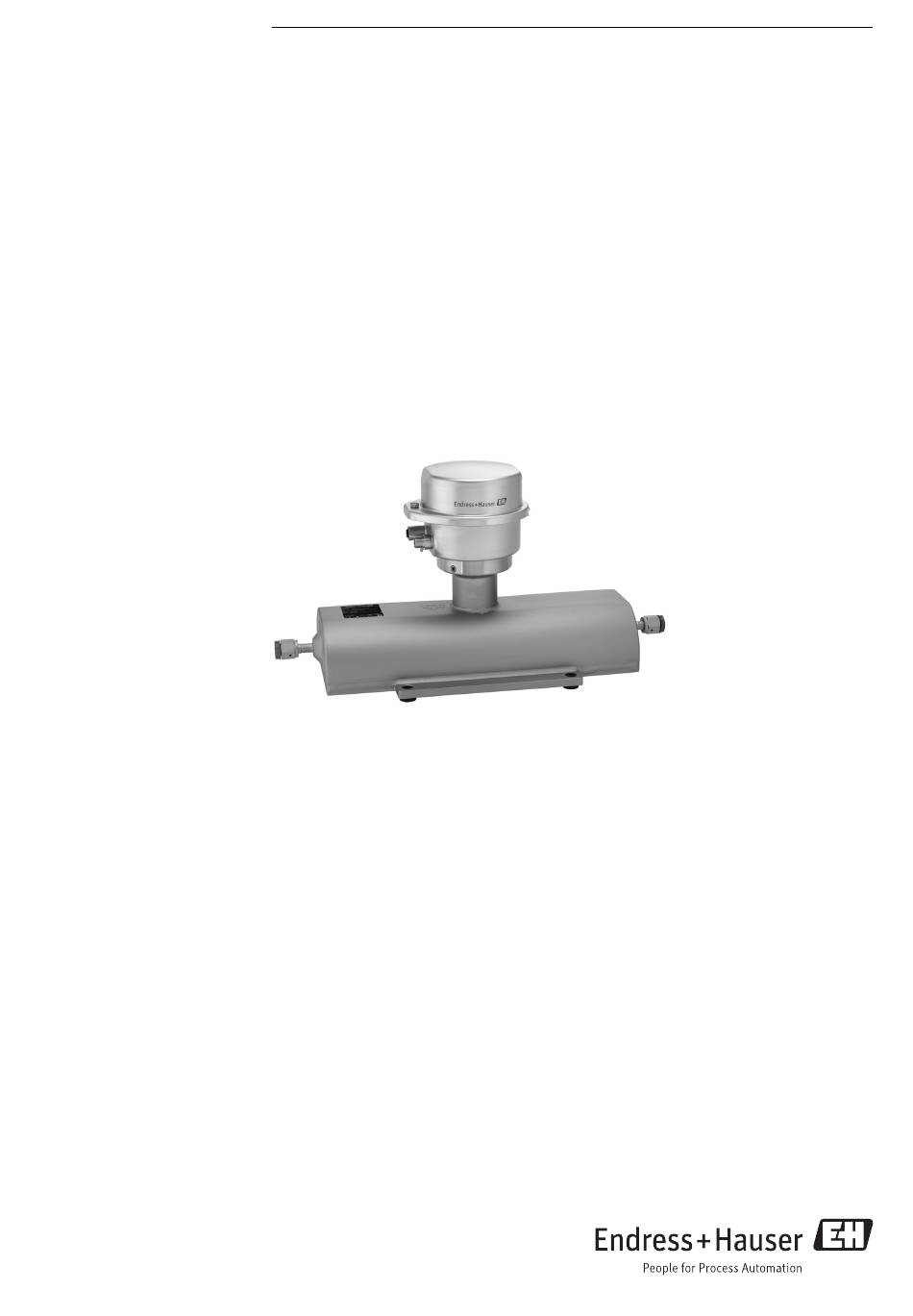

Einrohr für kleinste Mengen mit ultrakompaktem Messumformer
Anwendungsbereich
• Messprinzip arbeitet unabhängig von physikalischen Mess-
stoffeigenschaften wie Viskosität und Dichte
• Genaue Messung kleinster Flüssigkeits- und Gasmengen für
die kontinuierliche Prozessregelung
Geräteeigenschaften
• Nennweite: DN 1...4 (¹⁄₂₄...¹⁄₈")
• Prozessdruck bis 400 bar (5 800 psi)
• Messstofftemperatur bis +200 °C (+392 °F)
• Robustes, ultrakompaktes Messumformergehäuse
• Höchste Schutzart: IP69K
• Vorkonfigurierter Steckeranschluss
Products
Technische Information
Proline Promass A 100
Coriolis-Durchflussmessgerät
Solutions
Ihre Vorteile
• Höchste Prozesssicherheit – selbst-entleerbares Messrohr-
design
• Weniger Prozessmessstellen – multivariable Messung
(Durchfluss, Dichte, Temperatur)
• Platzsparende Montage – keine Ein-/Auslaufstrecken
• Platzsparende Installation – volle Funktionalität auf engs-
tem Raum
• Zeitsparende Bedienung vor Ort ohne zusätzliche Soft- und
Hardware – integrierter Webserver
• Verifikation ohne Ausbau – Heartbeat Technology™
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Proline Promass A 100

Inhaltszusammenfassung für Endress+Hauser Proline Promass A 100

  • Seite 1 Products Solutions Services TI01104D/06/DE/01.13 71209819 Technische Information Proline Promass A 100 Coriolis-Durchflussmessgerät Einrohr für kleinste Mengen mit ultrakompaktem Messumformer Anwendungsbereich Ihre Vorteile • Messprinzip arbeitet unabhängig von physikalischen Mess- • Höchste Prozesssicherheit – selbst-entleerbares Messrohr- stoffeigenschaften wie Viskosität und Dichte design •...

  • Seite 2: Inhaltsverzeichnis

    Proline Promass A 100 Inhaltsverzeichnis Hinweise zum Dokument ..... 3 Stoßfestigkeit ....... 39 Schwingungsfestigkeit .

  • Seite 3: Hinweise Zum Dokument

    Proline Promass A 100 Hinweise zum Dokument Verwendete Symbole Elektrische Symbole Symbol Bedeutung Gleichstrom Eine Klemme, an der Gleichspannung anliegt oder durch die Gleichstrom fließt. A0011197 Wechselstrom Eine Klemme, an der Wechselspannung anliegt oder durch die Wechselstrom fließt. A0011198 Gleich- und Wechselstrom •...

  • Seite 4: Arbeitsweise Und Systemaufbau

    Proline Promass A 100 Symbol Bedeutung Explosionsgefährdeter Bereich Kennzeichnet den explosionsgefährdeten Bereich. A0011187 Sicherer Bereich (nicht explosionsgefährdeter Bereich) Kennzeichnet den nicht explosionsgefährdeten Bereich. A0011188 Arbeitsweise und Systemaufbau Messprinzip Das Messprinzip basiert auf der kontrollierten Erzeugung von Corioliskräften. Diese Kräfte treten in einem System immer dann auf, wenn sich gleichzeitig translatorische (geradlinige) und rotatorische (drehende) Bewegungen überlagern.

  • Seite 5: Messeinrichtung

    Proline Promass A 100 Temperaturmessung Zur rechnerischen Kompensation von Temperatureffekten wird die Temperatur am Messrohr erfasst. Dieses Signal entspricht der Prozesstemperatur und steht auch als Ausgangssignal zur Verfügung. Messeinrichtung Das Gerät besteht aus Messumformer und Messaufnehmer. Wenn das Gerät mit Modbus RS485 eigensicher bestellt wird, gehört die Safety Barrier Promass 100 (Sicherheitsbarriere) zum Lieferum-...

  • Seite 6: Gerätearchitektur

    Proline Promass A 100 Gerätearchitektur A0016779  1 Möglichkeiten für die Messgeräteinbindung in ein System Automatisierungssystem (z.B. SPS) EtherNet/IP Modbus RS485 4-20 mA HART, Impuls-/Frequenz-/Schaltausgang Safety Barrier Promass 100 Modbus RS485 eigensicher Nicht explosionsgefährdeter Bereich Nicht explosionsgefährdeter Bereich und Zone 2/Div. 2 Eigensicherer Bereich und Zone 1/Div.

  • Seite 7: Messdynamik

    Proline Promass A 100 Messbereiche für Gase Die Endwerte sind abhängig von der Dichte des verwendeten Gases und können mit folgender For- mel berechnet werden:  =  · ρ max(G) max(F)  Maximaler Endwert für Gas [kg/h] max(G) ...
  • Seite 8 Proline Promass A 100 Auflösung 0,38 µA Dämpfung Einstellbar: 0…999 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl. Impuls-/Frequenz-/Schaltausgang Funktion Als Impuls-, Frequenz- oder Schaltausgang wahlweise einstellbar Ausführung...

  • Seite 9: Ausfallsignal

    Proline Promass A 100 Anzahl Schaltzyklen Unbegrenzt Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert – Massefluss – Volumenfluss – Normvolumenfluss – Dichte – Normdichte – Temperatur – Summenzähler 1...3 • Überwachung Durchflussrichtung • Status – Überwachung teilgefülltes Rohr –...

  • Seite 10: Webbrowser

    Proline Promass A 100 Fehlerverhalten Wählbar: • Aktueller Wert • Definierter Wert: 0…12 500 Hz • 0 Hz Schaltausgang Fehlerverhalten Wählbar: • Aktueller Status • Offen • Geschlossen Modbus RS485 Fehlerverhalten Wählbar: • NaN-Wert anstelle des aktuellen Wertes • Letzter gültiger Wert EtherNet/IP Gerätediagnose...

  • Seite 11: Schleichmengenunterdrückung

    Proline Promass A 100 Eigensichere Werte Klemmennummern Versorgungsspannung Signalübertragung 20 (L-) 10 (L+) 62 (A) 72 (B) = 16,24 V = 623 mA = 2,45 W Bei IIC = 92,8 µH, C = 0,433 μF, L = 14,6 μH/Ω Bei IIB = 372 µH, C...
  • Seite 12 Proline Promass A 100 Bürde HART Min. 250 Ω Dynamische Variablen Die Messgrößen können den dynamischen Variablen frei zugeordnet werden. Messgrößen für PV (Erste dynamische Variable) • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur Messgrößen für SV, TV, QV (Zweite, dritte und vierte dynamische Varia- ble) •...
  • Seite 13 Proline Promass A 100 Geräteprofil Generisches Gerät (Product type: 0x2B) Hersteller-ID 0x49E Gerätetypkennung 0x104A Baudraten Automatische ¹⁰⁄₁₀₀ Mbit mit Halbduplex- und Vollduplex-Erkennung Polarität Auto-Polarität für die automatische Korrektur von gekreuzten TxD- und RxD- Paaren Unterstützte CIP-Verbindun- Max. 3 Verbindungen Explizite Verbindungen Max.
  • Seite 14 Proline Promass A 100 Input Assembly • Aktuelle Gerätediagnose • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Summenzähler 1 • Summenzähler 2 • Summenzähler 3 Configurable Input Exclusive Owner Multicast Instanz Größe [Byte] [ms] Konfiguration Instanz: 0x68 O →...
  • Seite 15 Proline Promass A 100 Configuration Configuration Assembly Nachfolgend sind nur die gängigsten Konfigurationen aufgelistet. • Software-Schreibschutz • Masseflusseinheit • Masseeinheit • Volumenflusseinheit • Volumeneinheit • Normvolumenfluss-Einheit • Normvolumeneinheit • Dichteeinheit • Normdichteeinheit • Temperatureinheit • Druckeinheit • Länge • Summenzähler 1...3: –...

  • Seite 16: Energieversorgung

    Proline Promass A 100 Energieversorgung Klemmenbelegung Übersicht: Gehäuseausführung - Klemmen/Gerätestecker 1.1 1.2 1.3 2.1 2.2 A0016770 Gehäuseausführung: Kompakt, beschichtet Alu Gehäuseausführung: Kompakt, hygienisch, rostfrei Gehäuseausführung: Ultrakompakt, hygienisch, rostfrei, Gerätestecker M12 Anschlussvariante: 4-20 mA HART, Impuls-/Frequenz-/Schaltausgang 1.1 Signalübertragung: Impuls-/Frequenz-/Schaltausgang 1.2 Signalübertragung: 4-20 mA HART 1.3 Versorgungsspannung...

  • Seite 17: Anschlussvariante 4-20 Ma Hart Mit Impuls-/Frequenz-/Schaltausgang

    Proline Promass A 100 Messumformer Anschlussvariante 4-20 mA HART mit Impuls-/Frequenz-/Schaltausgang Bestellmerkmal "Ausgang", Option B Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt werden. Verfügbare Anschlussarten Bestellmerkmal Mögliche Auswahl Bestellmerkmal Energie- "Gehäuse" "Elektrischer Anschluss" Ausgänge versorgung Optionen...
  • Seite 18 Proline Promass A 100 Anschlussvariante Modbus RS485, für Einsatz im nicht explosionsgefährdeten Bereich und Zone 2/ Div. 2 Bestellmerkmal "Ausgang", Option M Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt werden. Verfügbare Anschlussarten Bestellmerkmal Mögliche Auswahl Bestellmerkmal Energie- "Gehäuse"...
  • Seite 19 Proline Promass A 100 Anschlussvariante Modbus RS485, für Einsatz im eigensicheren Bereich Bestellmerkmal "Ausgang", Option M (Anschluss via Safety Barrier Promass 100) Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt werden. Verfügbare Anschlussarten Bestellmerkmal Mögliche Auswahl Bestellmerkmal Energie- "Gehäuse"...
  • Seite 20 Proline Promass A 100 Anschlussvariante EtherNet/IP Bestellmerkmal "Ausgang", Option N Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt werden. Verfügbare Anschlussarten Bestellmerkmal Mögliche Auswahl Bestellmerkmal Energie- "Gehäuse" "Elektrischer Anschluss" Ausgang versorgung Optionen Gerätestecker Klemmen • Option L: Stecker M12x1 + Gewinde NPT ½"...

  • Seite 21: Pinbelegung Gerätestecker

    Proline Promass A 100 Safety Barrier Promass 100 Power Modbus supply RS485 Safe area Power Lift panel for bus termination Communication Safety Barrier Promass 100 Hazardous area Power Modbus supply RS485 A0016922  6 Safety Barrier Promass 100 mit Anschlüssen Nicht explosionsgefährdeter Bereich und Zone 2/Div.

  • Seite 22: Versorgungsspannung

    Proline Promass A 100 • Als Stecker wird empfohlen: Binder, Serie 763, Teilenr. 79 3439 12 05 • Beim Geräteeinsatz im explosionsgefährdeten Bereich: Entsprechend zertifizierten Stecker verwenden. Modbus RS485 Modbus RS485 eigensicher mit Versorgungsspannung (geräteseitig) Belegung Codierung Stecker/Buchse L+ Versorgungsspannung eigensicher...

  • Seite 23: Leistungsaufnahme

    Proline Promass A 100 Leistungsaufnahme Messumformer Bestellmerkmal Maximale "Ausgang" Leistungsaufnahme Option B: 4-20mA HART, Impuls-/Frequenz-/Schaltausgang 3,5 W Option N: EtherNet/IP 3,5 W Option M: Modbus RS485, für Einsatz im nicht explosionsge- 3,5 W fährdeten Bereich und Zone 2/Div. 2 Option M: Modbus RS485, für Einsatz im eigensicheren Bereich...

  • Seite 24: Anschlussbeispiele

    Proline Promass A 100 • Klemmenbelegung (→  17) • Pinbelegung Gerätestecker (→  21) Bei einer Geräteausführung mit Gerätestecker muss das Messumformergehäuse nicht geöffnet werden, um das Signalkabel oder Energieversorgungskabel anzuschließen. Anschlussbeispiele Stromausgang 4-20 mA HART 4...20 mA –...
  • Seite 25 Proline Promass A 100 Schaltausgang A0016802  9 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten (→  8) Modbus RS485 A0016803  10 Anschlussbeispiel für Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2 Automatisierungssystem (z.B.
  • Seite 26 Proline Promass A 100 L- L+ A0016804  11 Anschlussbeispiel für Modbus RS485 eigensicher Automatisierungssystem (z.B. SPS) Kabelspezifikation beachten (→  28) Safety Barrier Promass 100 Kabelspezifikation beachten (→  28) Nicht explosionsgefährdeter Bereich Nicht explosionsgefährdeter Bereich und Zone 2/Div. 2...

  • Seite 27: Potentialausgleich

    Proline Promass A 100 HART-Eingang 4...20 mA A0019828  13 Anschlussbeispiel für HART-Eingang (Burst-Mode) über Stromausgang (aktiv) Messumformer Kabelspezifikation beachten (→  28) Anschluss für HART-Bediengeräte (→  59) Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten (→  7) Messaufnehmer für externe Messgröße...

  • Seite 28: Kabeleinführungen

    Proline Promass A 100 Kabeleinführungen Messumformer • Kabelverschraubung: M20 × 1,5 mit Kabel  6…12 mm (0,24…0,47 in) • Gewinde für Kabeleinführung: – NPT ½" – G ½" – M20 Kabelspezifikation Zulässiger Temperaturbereich • –40 °C (–40 °F)...≥ 80 °C (176 °F) •...

  • Seite 29: Leistungsmerkmale

    Proline Promass A 100 Im Folgenden wird zum jeweiligen Aderquerschnitt die maximale Kabellänge angegeben. Maximalen Kapazitäts- und Induktivitätsbelag vom Kabel sowie Ex-Anschlusswerte beachten (→  10). Aderquerschnitt Maximale Kabellänge [AWG] [ft] 0,75 Leistungsmerkmale Referenzbedingungen • Fehlergrenzen in Anlehnung an ISO 11631 •...

  • Seite 30: Wiederholbarkeit

    Proline Promass A 100 Beispiel maximale Messabweichung E [%] Q [%] A0016709 Error: maximale Messabweichung in % v.M. (Beispiel) Durchflussrate in % Berechnungsgrundlagen (→  32) Durchflusswerte Durchflusswerte als Turndown-Kennzahlen abhängig von der Nennweite. SI-Einheiten 1:10 1:20 1:50 1:100 1:500...

  • Seite 31: Reaktionszeit

    Proline Promass A 100 Masse- und Volumenfluss (Flüssigkeiten) ±0,05 % v.M. Massefluss (Gase) ±0,25 % v.M. Berechnungsgrundlagen (→  32) Dichte (Flüssigkeiten) ±0,00025 g/cm Temperatur ±0,25 °C ± 0,0025 · T °C (±0,45 °F ± 0,0015 · (T–32) °F) Reaktionszeit •...

  • Seite 32: Einfluss Messstoffdruck

    Proline Promass A 100 Einfluss Messstoffdruck Nachfolgend ist der Effekt einer Druckdifferenz zwischen Kalibrierdruck und Prozessdruck auf die Messabweichung beim Massedurchfluss dargestellt. v.M. = vom Messwert Eine Druckdifferenz zwischen Kalibrierdruck und Prozessdruck hat keinen Einfluss auf die Messge- nauigkeit. Berechnungsgrundlagen v.M.

  • Seite 33: Einbaulage

    Proline Promass A 100 A0015596  15 Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen) Vorratstank Messaufnehmer Blende, Rohrverengung Ventil Abfüllbehälter Ø Blende, Rohrverengung [mm] [in] [mm] [in] ¹⁄₂₄ 0,03 ¹⁄₁₂ 0,06 ¹⁄₈ 0,12 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).

  • Seite 34: Spezielle Montagehinweise

    Proline Promass A 100 Spezielle Montagehinweise Auslaufstrecke bei Peripheriegerät Beim Einbau eines Druck- und Temperaturmessgerätes hinter dem Messgerät auf einen genügend großen Abstand achten. 3…5 × DN 4…8 × DN A0016893 Druckmessgerät Temperaturmessgerät Berstscheibe Beim Einbau des Geräts darauf achten, dass die Funktion der Berstscheibe nicht behindert wird. Die Lage der Berstscheibe ist durch einen daneben angebrachten Aufkleber gekennzeichnet.

  • Seite 35: Wandmontage

    Proline Promass A 100 Abmessungen in US-Einheiten [in] [in] [in] [in] [in] [in] [in] [in] ¹⁄₂₄ ca. 1,65 SW 1 ½ NPT 1,85 7,01 ¹⁄₁₂ ca. 1,65 SW 1 ½ NPT 1,85 10,24 ¹⁄₈ ca. 1,65 SW 1 ½ NPT...

  • Seite 36: Montage Safety Barrier Promass

    Proline Promass A 100 13 mm 10 mm A0019746  16 Montageset Masthalterung 8 x Sechskantmutter M8 × 0,8 4 x Gewindebolzen M8 × 150 1 x Masthalterungsblech 1 x Mastbefestigungsblech 4 x Federring M8 4 x Sechkantschraube M6 × 20 4 x Federring M6 4 x Sechskantmutter M6 ×...

  • Seite 37: Umgebung

    Proline Promass A 100 Umgebung Umgebungstemperaturbe- Messgerät • –40…+60 °C (–40…+140 °F) reich • –50…+60 °C (–58…+140 °F) (Bestellmerkmal "Test, Zertifikat", Option JM Safety Barrier Promass 100 –40…+60 °C (–40…+140 °F) ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen.

  • Seite 38: Us-Einheiten

    Proline Promass A 100 Bestellmerkmal "Gehäuse" [°C] [85 °C] [100 °C] [135 °C] [200 °C] [300 °C] [450 °C] – Option C "Ultrakompakt hygie- nisch, rostfrei, Gerätestecker M12" – – Für spezifizierte Messaufnehmer mit maximaler Messstofftemperatur T = 200 °C gilt: T = 170 °C...

  • Seite 39: Lagerungstemperatur

    Proline Promass A 100 Die Maximaltemperatur der ermittelten Temperaturklasse entspricht der maximalen Oberflä- chentemperatur für Staub: T4 = 135 °C. Lagerungstemperatur –40…+80 °C (–40…+176 °F), vorzugsweise bei +20 °C (+68 °F) Klimaklasse DIN EN 60068-2-38 (Prüfung Z/AD) Schutzart Messumformer und Messaufnehmer •...
  • Seite 40 Proline Promass A 100 [psi] [bar] PN 40 [°C] [°F] A0003289  19 Mit Flanschwerkstoff: 1.4539 (904L), Alloy C22; Lose Flansche (nicht messstoffberührend) 1.4404 (316/316L) Flanschanschluss in Anlehnung an ASME B16.5 Bestellmerkmal "Montageset", Option PF, PP, PG, PQ [psi] [bar]...

  • Seite 41: Druckbereich Schutzbehälter

    Proline Promass A 100 da sie unter 16 bar (232 psi) liegen können. Der Klemmbügel und die Dichtung sind nicht im Liefer- umfang enthalten. Prozessanschluss 4-VCO-4, ¼ NPTF, SWAGELOK [psi] [bar] 6200 5800 DN 1 (Alloy C-22) 5400 5000 4600 4200 DN 1 (1.4539)

  • Seite 42: Berstscheibe

    • Elektrisch, z.B. mit Heizbändern • Über heißwasser- oder dampfführende Rohre • Über Heizmäntel Für die Aufnehmer sind Heizmäntel bei Endress+Hauser als Zubehörteil bestellbar (→  63). Anlagenvibrationen haben aufgrund hoher Messrohr-Schwingfrequenz keinen Einfluss auf die Vibrationen Funktionstüchtigkeit des Messsystems.

  • Seite 43: Konstruktiver Aufbau

    Proline Promass A 100 Konstruktiver Aufbau Bauform, Maße Kompaktausführung Bestellmerkmal "Gehäuse", Option A, "Kompakt beschichtet Alu" 4 x Ø M A0019424 Abmessungen SI-Einheiten [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 147,5 93,5 – 147,5 93,5 1,41 147,5 93,5 3,02 Hochdruckausführung: Bestellmerkmal "Messrohr Material", Option SG, SH, SI...
  • Seite 44 Proline Promass A 100 [in] [in] [in] [in] [in] [in] [in] [in] [in] ¹⁄₂₄ 1,26 8,98 4 × Ø 0,26 4,72 5,71 ¹⁄₁₂ 1,26 12,2 4 × Ø 0,26 4,72 5,71 ¹⁄₈ 1,26 8,66 17,13 4 × Ø 0,26 5,91...
  • Seite 45 Proline Promass A 100 Abmessungen US-Einheiten [in] [in] [in] [in] [in] [in] [in] [in] ¹⁄₂₄ 5,26 5,39 3,07 2,31 7,05 8,31 0,043 – ¹⁄₁₂ 5,26 5,39 3,07 2,31 7,05 8,31 0,071 0,055 ¹⁄₈ 5,26 5,39 3,07 2,31 7,44 0,14 0,12 Hochdruckausführung: Bestellmerkmal "Messrohr Material", Option SG, SH, SI...
  • Seite 46 Proline Promass A 100 [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 4 × Ø 6,5 4 × Ø 6,5 4 × Ø 6,5 Abhängig vom jeweiligen Prozessanschluss Abmessungen US-Einheiten [in] [in] [in] [in] [in] [in] [in] ¹⁄₂₄ 4,39...
  • Seite 47 Proline Promass A 100 4-VCO-4 Anschluss: 1.4539 (904L) (Bestellmerkmal "Prozessanschluss", Option HAW), Alloy C22 (Bestellmerkmal "Prozessanschluss", Option HA) [mm] [in] [mm] [mm] ¹¹⁄₁₆ – ¹¹⁄₁₆ ¹¹⁄₁₆ 3A-Ausführung lieferbar (Ra ≤ 0,8 µm/150 grit, Ra ≤ 0,4 µm/240 grit). Nur für 1.4539 (904L) (Bestell- merkmal "Messrohr Material", Option SE, SF, SH, SI in Kombination mit Bestellmerkmal "Weitere Zulas-...
  • Seite 48 Proline Promass A 100 4-VCO-4 Anschluss mit Montageset DN 15 Nutflansch +1.5 (+0.06) mm (in) - 2.0 (-0.08) A0019728 Montageset DN 15 Nutflansch in Anlehnung an EN 1092-1 (DIN 2501) PN 40: 1.4539 (904L) (Bestellmerkmal "Accessories", Option PN), Alloy C22 (Bestellmerkmal "Accessories", Option PO)
  • Seite 49 Proline Promass A 100 Montageset DN 15 Flansch in Anlehnung an EN 1092-1 (DIN 2501) PN 40: 1.4539 (904L) (Bestellmerk- mal "Accessories", Option PE), Alloy C22 (Bestellmerkmal "Accessories", Option PM) [mm] [mm] [mm] [mm] [mm] [mm] [mm] 4 × Ø14 17,3 Lose Flansche (nicht messstoffberührend) aus rostfreien Stahl 1.4404 (316/316L).
  • Seite 50 Proline Promass A 100 4-VCO-4 Anschluss mit Montageset NPTF +1.5 (+0.06) - 2,0 (-0.08) mm (in) A0019724 Montageset ¹⁄₄ NPTF: rostfreier Stahl 1.4539 (904L) (Bestellmerkmal "Accessories", Option PI); Alloy (Bestellmerkmal "Accessories", Option PJ) [mm] [in] [in] [mm] ¾ ¹⁄₄ NPTF ¾...
  • Seite 51 Proline Promass A 100 Montageset SWAGELOK: rostfreier Stahl 1.4539 (904L) (Bestellmerkmal "Accessories", ¹⁄₈" Option PK; 1/4" Option PL) [mm] [in] [in] [mm] ⁹⁄₁₆ ¹⁄₄ NPT 571,6 Dichtsätze: Bestellmerkmal "Zubehör beigelegt", Option P1 (Viton), P2 (EPDM), P3 (Silicone), P4 (Kalrez). Auch als Hochdruckausführung erhältlich Prozessanschlüsse in US-Einheiten...
  • Seite 52 Proline Promass A 100 ½" -Tri-Clamp: 1.4539 (904L), (Bestellmerkmal "Prozessanschluss", Option FBW), 3A-Ausführung liefer- bar (Ra ≤ 0,8 µm/150 grit. optional: Ra ≤ 0,4 µm/240 grit) (Bestellmerkmal "Messrohr Material", Option SE, SF, SH, SI in Kombination mit Bestellmerkmal "Weitere Zulassung" LP)
  • Seite 53 Proline Promass A 100 4-VCO-4 Anschluss mit Montageset DN 15 Flansch +1.5 (+0.06) - 2.0 (-0.08) mm (in) A0019725 Montageset DN 15 Flansch in Anlehnung an EN 1092-1 (DIN 2501) PN 40: 1.4539 (904L) (Bestellmerk- mal "Accessories", Option PE), Alloy C22 (Bestellmerkmal "Accessories", Option PM)
  • Seite 54 Proline Promass A 100 Montageset Flansch JIS B2220 10K: 1.4539 (904L) (Bestellmerkmal "Accessories", Option PH); SUS316L, Alloy C22 (Bestellmerkmal "Accessories", Option PS) [in] [in] [in] [in] [in] [in] [in] ¹⁄₂₄ 3,74 2,76 4 × Ø0,59 0,59 15,5 ¹⁄₁₂ 3,74 2,76 4 ×...
  • Seite 55 Proline Promass A 100 4-VCO-4 Anschluss mit Montageset SWAGELOK +1.5 (+0.06) - 2,0 (-0.08) mm (in) A0019726 Montageset SWAGELOK: rostfreier Stahl 1.4539 (904L) (Bestellmerkmal "Accessories", ¹⁄₈" Option PK; ¹⁄₄" Option PL) [in] [in] [in] [in] ¹⁄₂₄ ⁷⁄₁₆ ¹⁄₈ NPT 14,2 ¹⁄₂₄...

  • Seite 56: Gewicht

    Proline Promass A 100 Zubehör Spülanschlüsse / Druckbehälterüberwachung Bestellmerkmal "Sensor Optionen", Option CH A0019675 Abmessungen in SI-Einheiten [mm] [mm] [mm] [mm] [mm] [mm] [in] 47,0 70,0 77,0 33,0 ½ NPT 47,0 70,0 77,0 33,0 ½ NPT 59,5 81,5 83,0 33,0 ½...

  • Seite 57: Werkstoffe

    Proline Promass A 100 Safety Barrier Promass 100 49 g (25 ounce) Werkstoffe Gehäuse Messumformer • Bestellmerkmal "Gehäuse", Option A "Kompakt, beschichtet Alu": Beschichtetes Aluminium AlSi10Mg • Bestellmerkmal "Gehäuse", Option B "Kompakt, hygienisch, rostfrei": Hygieneausführung, rostfreier Stahl 1.4301 (304) • Bestellmerkmal "Gehäuse", Option C "Ultrakompakt, hygienisch, rostfrei": Hygieneausführung, rostfreier Stahl 1.4301 (304)

  • Seite 58: Prozessanschlüsse

    Proline Promass A 100 Tri-Clamp Rostfreier Stahl 1.4539 (904L) Montageset, Flansche nach EN 1092-1 (DIN 2501), ASME B16.5, JIS B2220 • Rostfreier Stahl 1.4539 (904L) • Alloy C22, 2.4602 (N 06022) Montageset, lose Flansche nach EN 1092-1 (DIN 2501), ASME B16.5, JIS B2220 Rostfreier Stahl 1.4404 (316/316L)

  • Seite 59: Fernbedienung

    Proline Promass A 100 Effizientes Diagnoseverhalten erhöht die Verfügbarkeit der Messung • Behebungsmaßnahmen sind via Bedientools und Webbrowser abrufbar • Vielfältige Simulationsmöglichkeiten • Statusanzeige durch mehrere Leuchtdioden (LED) auf dem Elektronikmodul im Gehäuseraum Fernbedienung Via HART-Protokoll Diese Kommunikationsschnittstelle ist bei folgender Geräteausführung vorhanden: Bestellmerkmal "Ausgang", Option B: 4-20 mA HART, Impuls-/Frequenz-/Schaltausgang...
  • Seite 60 Proline Promass A 100 A0016940  26 Anschluss bei Bestellmerkmal "Ausgang", Option N: EtherNet/IP Service-Schnittstelle (CDI-RJ45) und EtherNet/IP-Schnittstelle des Messgeräts mit Zugriff auf integrierten Webserver Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool "FieldCare" mit COM DTM "CDI Communication TCP/IP"...

  • Seite 61: Zertifikate Und Zulassungen

    Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EG-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EG-Konformitätserklärung aufge- führt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. C-Tick Zeichen Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communica- tions and Media Authority (ACMA)".

  • Seite 62: Lebensmitteltauglichkeit

    Anforderungen an Feldgeräte für Standardanwendungen • NAMUR NE 132 Coriolis-Massemesser Bestellinformationen Ausführliche Bestellinformationen sind verfügbar: • Im Produktkonfigurator auf der Endress+Hauser Internetseite: www.endress.com → Land wäh- len → Messgeräte → Gerät wählen → Erweiterte Funktionen: Produktkonfiguration • Bei Ihrer Endress+Hauser Vertriebszentrale: www.endress.com/worldwide...

  • Seite 63: Anwendungspakete

    Standardanwendungen. Die Ausgabe der Messwerte erfolgt über die digitalen und analogen Ausgänge des Messgeräts. Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind Endress+Hauser...

  • Seite 64: Gerätespezifisches Zubehör

    Proline Promass A 100 bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com. Gerätespezifisches Zubehör Zum Messaufnehmer Zubehör Beschreibung Heizmantel Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen.

  • Seite 65: Servicespezifisches Zubehör

    Betrieb der Messgeräte. Zu jedem Messgerät stehen über den gesamten Lebenszyklus alle relevanten Informationen zur Verfügung: z.B. Gerätestatus, Ersatzteile, gerätespezifische Dokumentation. Die Anwendung ist bereits mit den Daten Ihrer Endress+Hauser Geräte gefüllt; auch die Pflege und Updates des Datenbestandes übernimmt Endress+Hauser. W@M ist verfügbar: •...

  • Seite 66: Standarddokumentation

    Eingetragene Marke der Firma Ladish & Co., Inc., Kenosha, USA SWAGELOK ® Eingetragene Marke der Firma Swagelok & Co., Solon, USA Applicator ® , FieldCare ® , Field Xpert , HistoROM ® , Heartbeat Technology Eingetragene oder angemeldete Marken der Unternehmen der Endress+Hauser Gruppe Endress+Hauser...
