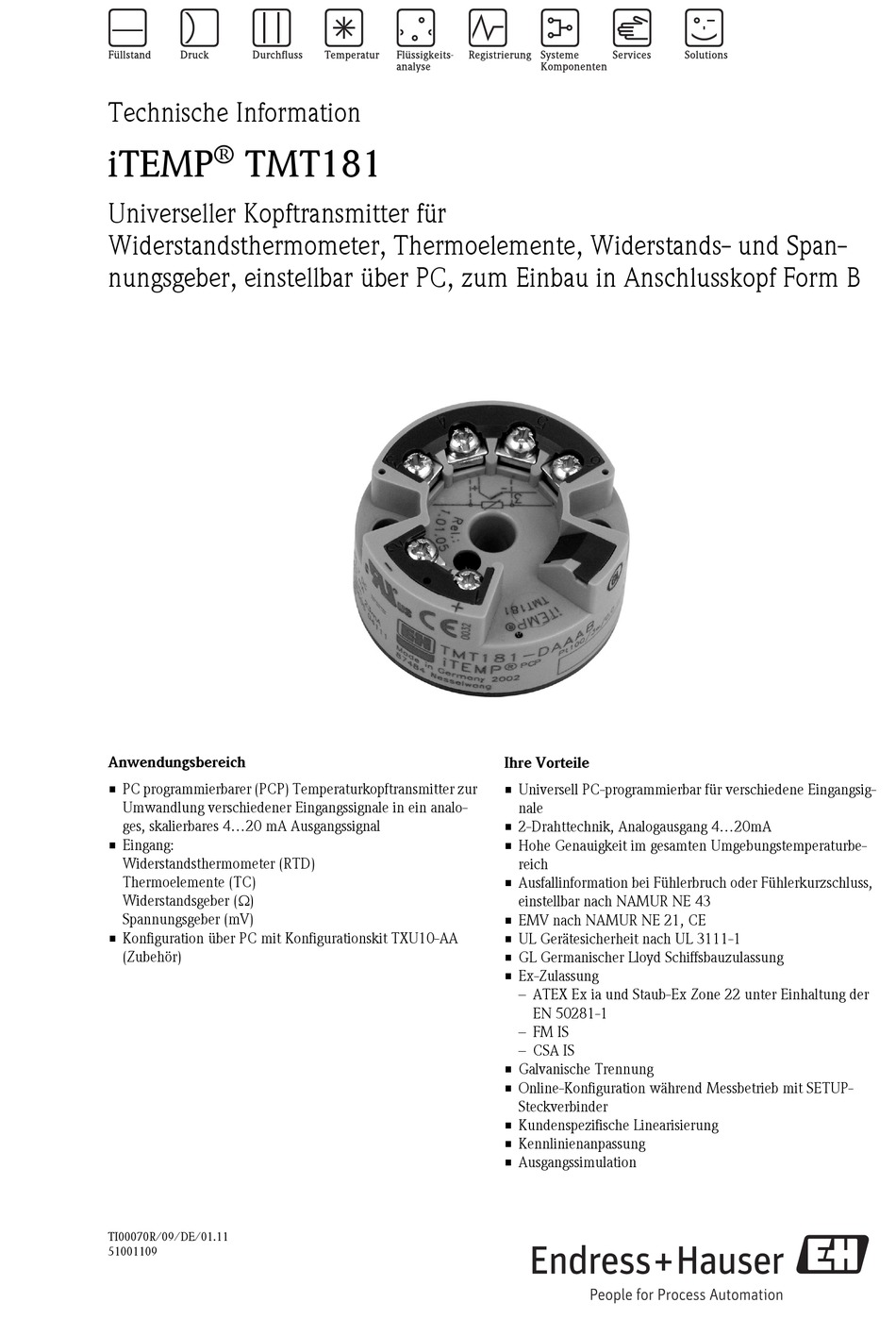

Technische Information
®
iTEMP
TMT181

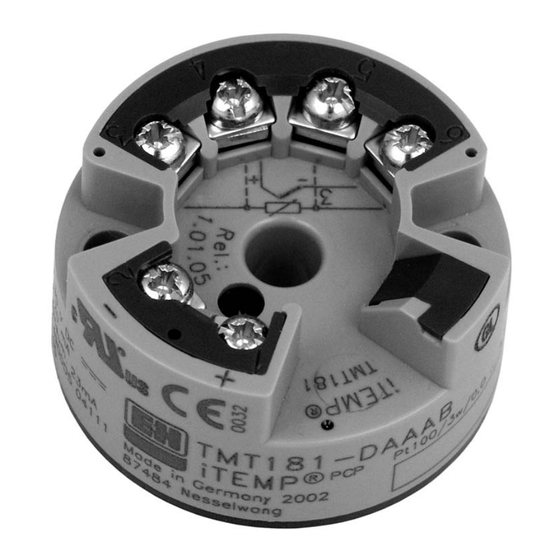

Universeller Kopftransmitter für
Widerstandsthermometer, Thermoelemente, Widerstands- und Span-
nungsgeber, einstellbar über PC, zum Einbau in Anschlusskopf Form B
Anwendungsbereich
• PC programmierbarer (PCP) Temperaturkopftransmitter zur
Umwandlung verschiedener Eingangssignale in ein analo-
ges, skalierbares 4...20 mA Ausgangssignal
• Eingang:
Widerstandsthermometer (RTD)
Thermoelemente (TC)
Widerstandsgeber ()
Spannungsgeber (mV)
• Konfiguration über PC mit Konfigurationskit TXU10-AA
(Zubehör)
TI00070R/09/DE/01.11
51001109
Ihre Vorteile
• Universell PC-programmierbar für verschiedene Eingangsig-
nale
• 2-Drahttechnik, Analogausgang 4...20mA
• Hohe Genauigkeit im gesamten Umgebungstemperaturbe-
reich
• Ausfallinformation bei Fühlerbruch oder Fühlerkurzschluss,
einstellbar nach NAMUR NE 43
• EMV nach NAMUR NE 21, CE
• UL Gerätesicherheit nach UL 3111-1
• GL Germanischer Lloyd Schiffsbauzulassung
• Ex-Zulassung
– ATEX Ex ia und Staub-Ex Zone 22 unter Einhaltung der
EN 50281-1
– FM IS
– CSA IS
• Galvanische Trennung
• Online-Konfiguration während Messbetrieb mit SETUP-
Steckverbinder
• Kundenspezifische Linearisierung
• Kennlinienanpassung
• Ausgangssimulation
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser iTEMP TMT181
Inhaltszusammenfassung für Endress+Hauser iTEMP TMT181
- Seite 1 Technische Information ® iTEMP TMT181 Universeller Kopftransmitter für Widerstandsthermometer, Thermoelemente, Widerstands- und Span- nungsgeber, einstellbar über PC, zum Einbau in Anschlusskopf Form B Anwendungsbereich Ihre Vorteile • PC programmierbarer (PCP) Temperaturkopftransmitter zur • Universell PC-programmierbar für verschiedene Eingangsig- Umwandlung verschiedener Eingangssignale in ein analo- nale ges, skalierbares 4…20 mA Ausgangssignal •...
-
Seite 2: Arbeitsweise Und Systemaufbau
-60…150 °C (-76…+302 °F) 10 K (18 °F) Anschlussart 2-, 3- oder 4-Leiterschaltung bei 2-Leiterschaltung Kompensation des Leitungswiderstandes möglich (0…20). max. 11 jeLeitung Sensorleitungswiderstand 0,6 mA Sensorstrom Widerstandsgeber () Bezeichnung Messbereichsgrenzen min. Messspanne Widerstand () 10…400 10 10…2000 100 Endress+Hauser... - Seite 3 Fühlerbruch, Fühlerkurzschluss nicht für Thermoelemente Bürde Max. Bürde: (V - 8 V) / 0,025 A Versorgung Übertragungsverhalten Temperaturlinear, widerstandslinear, spannungslinear Galvanische Trennung E/A: U = 2 kV AC Filter Digitales Filter 1. Ordnung: 0…8 s 25 mA Strombegrenzung Endress+Hauser...
-
Seite 4: Energieversorgung
% beziehen sich auf die eingestellte Messspanne. Der grössere Wert ist gültig. Widerstandsgeber () Bezeichnung Messgenauigkeit Messbereich ± 0,1 oder 0,08 % 10…400 Widerstand ± 1,5 oder 0,12 % 10…2000 % beziehen sich auf die eingestellte Messspanne. Der grössere Wert ist gültig. Endress+Hauser... - Seite 5 = ± (50 ppm/K * max. Messbereich + 50 ppm/K * eingestellter Messbereich) * Montage Montageort Anschlusskopf nach DIN EN 50446 Form B; Feldgehäuse TAF10 Einbaulage keine Einschränkungen unter Referenzbedingungen % beziehen sich auf die eingestellte Messspanne. Der größere Wert ist gültig. Endress+Hauser...
-
Seite 6: Konstruktiver Aufbau
Das Gerät erfüllt die gesetzlichen Anforderungen aus den EU-Richtlinien. Ex-Zulassung Über die aktuell lieferbaren Ex-Ausführungen (ATEX, FM, CSA, usw.) erhalten Sie bei Ihrer E+H-Vertriebs- stelle Auskunft. Alle für den Explosionsschutz relevanten Daten finden Sie in separaten Ex-Dokumentationen, die Sie bei Bedarf ebenfalls anfordern können. Endress+Hauser... - Seite 7 Widerstandsgeber 10...400 Ohm, Min. Spanne 10 Ohm Widerstandsgeber 10...2000 Ohm, Min. Spanne 100 Ohm Konfiguration: Werkseinstellung Pt100 3-Leiter 0-100oC Messbereich, siehe Zusatzspez. TC Konfig. Bereich, siehe Fragebogen RTD Konfig. Bereich, siehe Fragebogen Zusatzausstattung: Standard - DIN Befestigungsset Werkskalib.Schein, 6-Punkt, DIN Befestigungsset US - M4 Befestigungsschrauben Endress+Hauser...
- Seite 8 TMT181 Kundenspezifische Ausführung: keine Beistellteile Buy+Resell-Version (SC-USA) Buy+Resell-Version,Pyromation Kennzeichnung: TZ1 Messstelle (TAG), Metall TZ2 Messstelle (TAG), auf Gerät TZ3 Montageanhänger, Papier TZ4 Messstelle (TAG), Feldbus TZ6 Messstelle (TAG), vom Kunden Bestellcode TMT181- Questionnaire Endress+Hauser...
-
Seite 9: Ergänzende Dokumentation
TMT181 Zubehör Gerätespezifisches Zubehör Konfigurationskit TXU10-AA ® Schnittstellenkabel und PC-Bediensoftware Readwin 2000 Ergänzende Dokumentation Standarddokumentation • Betriebsanleitung KA141R/09/ • ATEX Sicherheitshinweise: – ATEX II1G: XA004R/09 – ATEX II3G: XA010R/09 – ATEX II3D: XA026R/09 Endress+Hauser... - Seite 10 Deutschland Österreich Schweiz Endress+Hauser Vertrieb Service Technische Büros Endress+Hauser Endress+Hauser Messtechnik Beratung Help-Desk Hamburg Ges.m.b.H. Metso AG GmbH+Co. KG Information Feldservice Berlin Lehnergasse 4 Kägenstrasse 2 Colmarer Straße 6 Auftrag Ersatzteile/Reparatur Hannover 1230 Wien 4153 Reinach 79576 Weil am Rhein...
