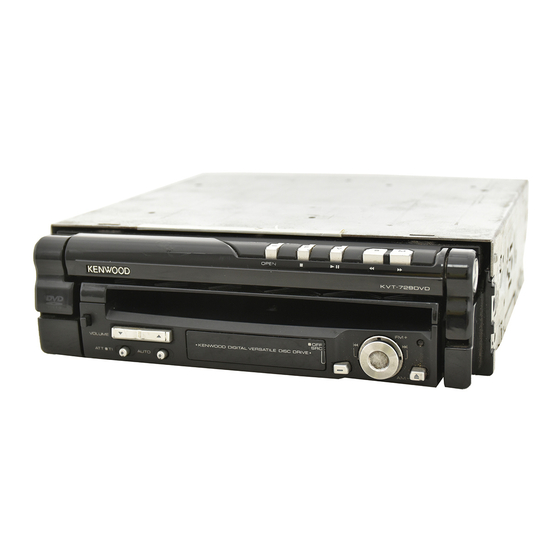

Kenwood KVT-729DVD Installationshandbuch

7" monitor im din-format mit dvd-spieler und usb-anschluss
Vorschau ausblenden Andere Handbücher für KVT-729DVD:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
KVT-729DVD
MONITEUR AVEC RÉCEPTEUR DVD
MANUEL D'INSTALLATION
MONITOR MIT DVD-RECEIVER
INSTALLATION-HANDBUCH
MONITOR MET DVD-ONTVANGER
INSTALLATIE HANDLEIDING
MONITOR CON RICEVITORE DVD
MANUALE DI INSTALLAZIONE
MONITOR CON RECEPTOR DVD
MANUAL DE INSTALACIÓN
MONITOR COM RECEPTOR DVD
MANUAL DE INSTALAÇAO
© B54-4517-00/00 (EV)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kenwood KVT-729DVD

Inhaltszusammenfassung für Kenwood KVT-729DVD

  • Seite 1 KVT-729DVD MONITEUR AVEC RÉCEPTEUR DVD MANUEL D'INSTALLATION MONITOR MIT DVD-RECEIVER INSTALLATION-HANDBUCH MONITOR MET DVD-ONTVANGER INSTALLATIE HANDLEIDING MONITOR CON RICEVITORE DVD MANUALE DI INSTALLAZIONE MONITOR CON RECEPTOR DVD MANUAL DE INSTALACIÓN MONITOR COM RECEPTOR DVD MANUAL DE INSTALAÇAO © B54-4517-00/00 (EV)
  • Seite 2 Zubehör ..1 ..1 ..1 ..2 ..1 ..1   ..1 ..2 ..4 ..4 ..2 KVT-729DVD...

  • Seite 3: Installationsverfahren

    • Sollte Ihr Fahrzeug nicht für dieses spezielle Ihrem Fahrzeug an. Anschlusssystem ausgelegt sein, konsultieren Sie bitte Ihren Kenwood-Händler. 5. Nehmen Sie den Anschluss A des Kabelbaums und schließen Sie ihn am externen Netzanschluss Ihres • Verwenden Sie Antennen-Übergangsadapter (ISO-JASO) Fahrzeugs an.
  • Seite 4 Zur Lenkrad-Fernbedienung Schließen Sie dieses Kabel an einen geerdeten Anschluss an, wenn das Stummschaltungskabel (braun) Telefon klingelt oder telefoniert wird. Um das Kenwood-Navigationssystem anzuschließen,schlagen Sie bitte in Ihrem Navigationshandbuch nach. Netzsteuerung/Motorantennen-Steuerkabel Schließen Sie dies bei Verwendung des gesonderten Leistungsverstärkers (blau/weiß) an den Stromversorgungsanschluss oder anderenfalls an den Antennen- Steueranschluss im Fahrzeug an.
  • Seite 5 Receiver Zubehör ! Ein optisches Kabel (Zubehör 3) wird Zubehör 3 unter Verwendung des Kabelbaumbands (Zubehör !) am Chassis befestigt. Receiver UKW/MW-Antenneneingang Anschluß-Kabelbaum (Zubehör 1) ILLUMI Massekabel (schwarz) - an Karosserie REVERSE REMO.CONT MUTE ANT CONT P. CONT Batterie EXT. CONT Wenn Sie ein Zündungskabel (rot) und ein Batteriekabel (gelb) am Chassis des Fahrzeugs (Erde) anschließen, könnten Sie einen Kurzschluss verursachen, der zu einem Brand führt.

  • Seite 6: Verbinden Von Kabeln Mit Den Anschlüssen

    Stift A-4 (gelb) Batteriekabel (gelb) 2 Der Stift A-7 (rot) des ISO-Anschlusses am Fahrzeug ist mit der Konstantspannungsquelle verbunden, während der Stift A-4 (gelb) mit der Zündung verbunden ist. Zündkabel (rot) Stift A-7 (rot) Gerät Fahrzeug Batteriekabel (gelb) Stift A-4 (gelb) KVT-729DVD...
  • Seite 7 Systemverbindung Receiver ■ Vorderer Vorverstärkerausgang • Linker Audioausgang (weiß) • Rechter Audioausgang (rot) ■ Hinterer Vorverstärkerausgang • Linker Audioausgang (weiß) • Rechter Audioausgang (rot) ■ Subwoofer-Vorverstärkerausgang • Linker Audioausgang (weiß) • Rechter Audioausgang (rot) ■ Audio-/Videoeingang • Videoeingang (gelb) • Linker Audioeingang (weiß) •...

  • Seite 8: Anschluss Für Optionales Zubehör

    Audioausgang (schwarz) Videoeingang Resistance-free mini plug (3,5Ф) Bildschirm/Spieler Videoausgang (gelb) USB-Anschluss USB-Anschluss Receiver Zubehör 3 Anschlusskabel (Im Lieferumfang des Disc- Anschlusskabel Wechslers) (Im Navigationssystementhalten) Disc-Wechsler usw. (optionales Zubehör) Navigationssystem (optionales Zubehör) TV-Tuner (optionales Zubehör) Anschlusskabel (Im Lieferumfang des TV-Tuners) KVT-729DVD...

  • Seite 9: Installation Der Monitor-/Player-Einheit

    Installation der Monitor-/Player-Einheit Motortrennwand oder Metallstütze Schraube (M4 × 8) (im Handel erhältlich) Sichern Sie das Einbaugehäuse, indem Sie die Metalllaschen mit einem Schraubenzieher umbiegen. Zubehör 5 Blechschraube Montagebügel (im Handel erhältlich) (im Handel erhältlich) Stellen Sie sicher, dass das Gerät sicher an Ort und Stelle installiert ist. Falls das Gerät nicht stabil ist, könnte dies zu einer Fehlfunktion führen (beispielsweise könnte der Ton springen).

  • Seite 10: Ausbau Der Monitor-/Player-Einheit

    2. Führen Sie nach dem Ausbau der unteren Hälfte den Ausbau der beiden oberen Stellen durch. ⁄ • Achten Sie darauf, sich nicht an den Fangstiften am Ausbauwerkzeug zu verletzen. 5. Umfassen Sie das Gerät mit den Händen und ziehen Sie es vorsichtig heraus. KVT-729DVD...
