Seite 1

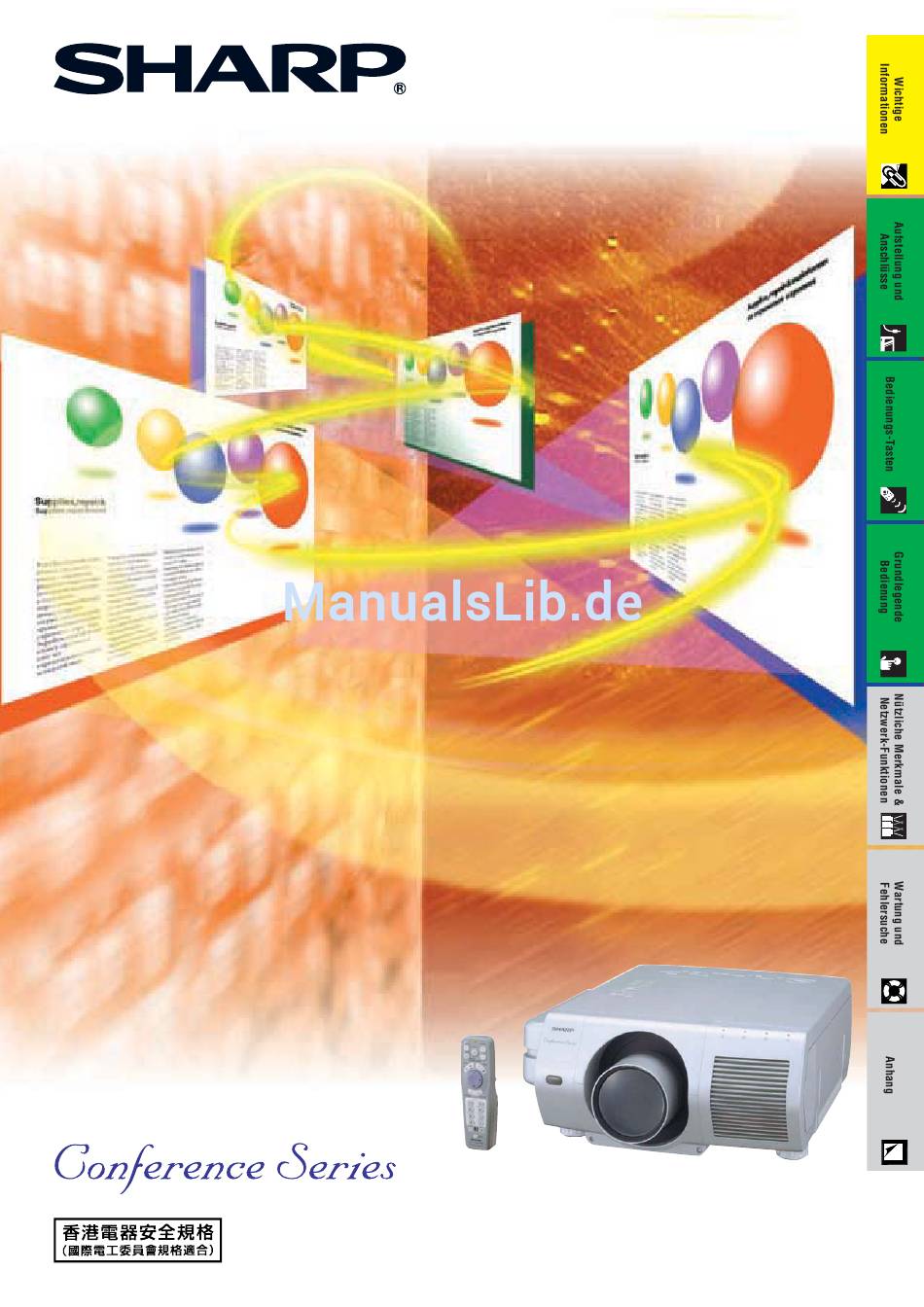

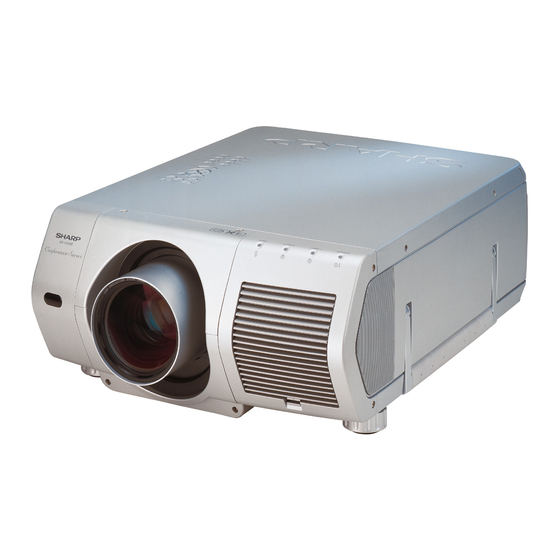

BEDIENUNGSANLEITUNG MODELL XG-V10WE LCD-PROJEKTOR Objektive werden gesondert verkauft.
Seite 2
This equipment complies with the requirements of Directives 89/336/EEC and 73/23/EEC as amended by 93/68/EEC. Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/ EWG und 73/23/EWG mit Änderung 93/68/EWG. Ce matériel répond aux exigences contenues dans les directives 89/ 336/CEE et 73/23/CEE modifiées par la directive 93/68/CEE. Dit apparaat voldoet aan de eisen van de richtlijnen 89/336/EEG en 73/ 23/EEG, gewijzigd door 93/68/EEG.
Seite 3
SPECIAL NOTE FOR USERS IN THE U.K. The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 13A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked and of the same rating as above, which is also indicated on the pin face of the plug, must be used.
Bitte lesen Sie diese Bedienungsanleitung vor der Verwendung des LCD-Projektors sorgfältig durch. Einführung DEUTSCH WICHTIG Modell-Nr.: XG - V10WE Um bei Verlust oder Diebstahl dieses Farb-LCD- Projektors eine Meldung zu vereinfachen, sollte die auf der Unterseite des Projektors angebrachte Serien-Nr.: Seriennummer aufgeschrieben und gut aufbewahrt werden.
Wichtige Sicherheitshinweise ACHTUNG: Vor der ersten Inbetriebnahme des LCD-Projektors sollten Sie diese Bedienungsanleitung durchlesen und als Referenz gut aufbewahren. Zur eigenen Sicherheit und für den langjährigen Gebrauch des LCD-Projektors sollten Sie diese „Wichtige Sicherheitshinweise“ vor der Verwendung vollständig durchlesen. Dieses Gerät wurde so konstruiert, daß es die Sicherheit von Personen gewährleistet. FALSCHE VERWENDUNG KANN ZU ELEKTRISCHEM SCHLAG ODER ZU FEUER FÜHREN.
Wenn der Projektor in dieser Umgebung verwendet wird, muß das Objektiv öfter gereinigt werden. Das Gerät muß dann öfter gewartet werden, um eine lange Betriebsiebensdauer zu erreichen. Eine interne Gerätereinigung darf nur von Sharp autorisierten Händler für LCD-Projektoren oder den Kundendienst durchgeführt werden! Hinweise zum Betrieb •...
Seite 7
Wichtige Sicherheitshinweise Temperaturüberwachungs-Funktion Wenn der Projektor wegen Problemen bei der Aufstellung oder eines verschmutzten Luftfilters zu warm wird, blinkt „TEMP.“ und „ “ in der unteren linken Ecke des Bildes. Wenn die Temperatur weiterhin ansteigt, wird die Lampe ausgeschaltet und die Temperaturwarnanzeige auf dem Projektor blinkt. Nach einer Abkühlungszeit von 90 Sekunden wird das Gerät ausgeschaltet.
Farbeinheitlichkeit und besonders große Helligkeit. • Ein neu entwickeltes Prisma ermöglicht die effektive Verwendung des Lichtes von zwei Lampen. Eine von Sharp entwickelte Lichtachsen-Trennung und ein Synthese-Prisma ermöglichen die wirksame Kombination des Lichtes von zwei Lampen. • Umschalt-Funktion für Einzel-/Doppel-Lampe Der Projektor kann selbst dann verwendet werden, wenn eine der Lampen erlöscht.
Seite 9
• Motorbetriebene Objektivverschiebung, Motor-Zoom und -Fokus, digitale Trapezverzeichnungs-Korrektur • Hochgeschwindigkeits-AutoSync-Technologie (4 bis 8 Sekunden) 10. Fortschrittliche Präsentations-Funktionen • Eingebaute Präsentations-Hilfsmittel, Bild-in-Bild, digitale Vergrößerung, Einfrieren • Benutzereinstellbares Bild für die Anfangsanzeige und Hintergrundanzeige 11. Anwendungs-Software • „Sharp Advanced Presentation Software—Professional Edition“ (Netzwerk und Fernbedienung) E-Mail E-Mail...
Inhalt Wichtige Informationen Bedienungs-Tasten Einführung ..........1 Verwendung der Bedienungs-Tasten ..31 Wichtige Sicherheitshinweise ....2 Wahl der Eingangssignal-Quelle ....31 Besondere Merkmale ......5 Einstellung der Lautstärke ......31 Inhalt ............7 Stummschaltung ........31 Zugriff auf die PDF- Einblenden eines Schwarzbildes ....
Seite 11
Inhalt Grundlegende Wartung und Bedienung Fehlersuche Verwendung des „GUI“-Menüs Lampe und Wartungsanzeigen....69 Wartung der Lampen ......70 (Grafische Benutzer-oberfläche) ..40 Grundlegende Bedienung......40 Überprüfen der Verwendungszeit der Lampe ........... 70 Menübalken ..........41 Einstellung des Bildes ....... 43 Einstellung des Lampen-Modus....
2 Die Ikone „CD-ROM“ doppelt anklicken. 3 Das „CD-ROM“-Laufwerk doppelt anklicken. 3 Den „manuals“-Ordner doppelt anklicken. 4 Den „manuals“-Ordner doppelt anklicken. 4 Den „xg-v10we“-Ordner doppelt anklicken. 5 Den „xg-v10we“-Ordner doppelt anklicken. 5 Die gewünschte Anzeigesprache (Bezeichnung 6 Die gewünschte Anzeigesprache (Bezeichnung des Ordners) doppelt anklicken.
Bedienelemente Zahlen neben den Bedienelementen weisen auf die Seiten in dieser Bedienungsanleitung hin, in der die Funktionen beschrieben wird. Projektor Lautsprecher Seiten- und Rückansicht Luftaustrittsöffnung Fernbedienungs-Sensor LED-Anzeige (ID-Nr.) RS-232C Eingangs-Port (RS-232C INPUT)/ RS-232C Ausgangs-Port (RS-232C OUTPUT) Steckanschluß Ausgangs-Port (15-Pin Mini D-Sub) für Eingang 1, 2 (OUTPUT für INPUT 1, 2)/ Audioausgangsanschlüsse für Eingang 1, 2 (AUDIO OUTPUT für INPUT 1, 2) Eingangsanschlüsse 2 (INPUT 2)/ Audioeingangsanschlüsse 2 (AUDIO INPUT 2)
Singapur • Die Netzspannung von Steckdosen ist von Land zu Land unterschiedlich. Das Netzkabel verwenden, dessen Stecker mit der verwendeten Steckdose übereinstimmt. PS/2-Maus-Steuerungskabel USB-Maus-Steuerungskabel Fernbedienungs- Mausempfänger Ersatz-Luftfilter Anschluß-Abdeckung CD-ROM Bedienungsanleitung für LCD-Projektor Kurzanleitung für LCD-Projektor Software-Anleitung für Sharp Advanced Presentation...
„RGB“ für den „Signaltyp“ gewählt werden. (Siehe Seite 45.) • Für bestimmte Macintosh-Computer wird ein Macintosh-Adapter benötigt. Bitte wenden Sie sich an einen von Sharp autorisierten Händler für LCD-Projektoren oder den Kundendienst. • AUDIO INPUT 1 kann als Audioeingang entsprechend dem INPUT 1 verwendet werden.
Projektion von Computer-Bildern • Dieser Projektor ist mit einem 5 BNC-Computereingang ausgestattet, der eine Verschlechterung der Bildqualität verhindert. • Die Kabel für R (P ), G/G sync (Y), B (P ), HD/C sync und VD (getrennt erhältlich) an den richtigen Eingangsanschlüssen des Projektors und an dem am Computer angeschlossenen RGB-Umschalter (getrennt erhältlich) anschließen oder ein 5 BNC-Kabel (getrennt erhältlich) direkt von den Eingangsanschlüssen des Projektors am Computer anschließen.
Siehe die Bedienungsanleitung des Computers für Hinweise zur Einstellung und Installation des richtigen Maustreibers. • Die Pfeile (→, ↔) zeigen die Richtung der Signale an. • Für bestimmte Macintosh-Computer wird ein Macintosh-Adapter benötigt. Bitte wenden Sie sich an einen von Sharp autorisierten Händler für LCD-Projektoren oder den Kundendienst.
Wiedergabe von Video- und Laser Disc-Bildern Anschluß an einen Videorekorder, Laser Disc-Spieler und andere audiovisuelle Geräte über den BNC-Videoeingang 1 Die einzelnen BNC-Stecker des Komponenten- oder Videokabels an den entsprechenden BNC INPUT 4- oder 5-Anschlüssen des Projektors anschließen. • BNC-RCA-Adapter werden bei der Verwendung von RCA-Kabeln und Geräten notwendig. 2 Das andere Ende des Kabels an den entsprechenden Anschlüssen eines Videorekorders oder Laser Disc-Spielers anschließen.
Wiedergabe von DVD- und Digital-TV-Bildern Anschluß an einen DVD-Spieler, DTV*-Decoder und andere Komponenten- Videogeräte mit dem 5 BNC-Eingang 1 Die einzelnen BNC-Stecker des Komponenten-Kabels an den entsprechenden BNC INPUT 2-Anschlüssen des Projektors anschließen. • BNC-RCA-Adapter werden bei der Verwendung von RCA-Kabeln und Geräten notwendig. 2 Das andere Ende des Kabels an den entsprechenden Anschlüssen des DVD- Spielers oder DTV-Decoders anschließen.
Gerät ein- oder ausschalten Einschalten des Gerätes Den Hauptnetzschalter auf der Seite des Projektors drücken. Die Betriebsanzeige leuchtet rot auf und der Projektor wird auf Bereitschafts-Betriebsart geschaltet. • Wenn der Hauptnetzschalter nicht eingeschaltet ist, kann die Fernbedienung nicht zur Bedienung des Projektors verwendet werden.
Einstellung der Bildwand Verwendung der Drehfüße Verwendung der Drehfüße Die Drehfüße zur Einstellung der Höhe des Projektors drehen. Nach oben Nach unten • Der Projektor kann bis auf ca. 5° von der Standardposition eingestellt werden. • Wenn die Höhe des Projektors eingestellt ist, kann das Bild verzogen sein (Trapezverziehung), abhängig von der relativen Position des Projektors und der Bildwand.
• Mit diesem Projektor kann kein Polarisationsbildschirm verwendet werden. Sechs optionale Objektive von Sharp stehen für besondere Situationen zu Verfügung. Bitte wenden Sie sich an einen von Sharp autorisierten Händler für LCD-Projektoren für weitere Einzelheiten zu allen Objektiven. (Siehe die beiliegende Bedienungsanleitung beim Anbringen eines Objektivs.) Sicherstellen, daß...
Seite 25
Einstellung des Projektionsabstandes AN-LV40EZ Verhältnis des Projektionsabstands 1,9 bis 2,5:1 Computereingang Bildwandgröße (4:3) Projektionsabstand (L) Objektivmitte bis Unterkante der Bildwand (H) (5:4) Diagonal Breite Höhe Max. Min. Oben Unten 1.524 cm (600 Zoll) 1.219 cm (480 Zoll) 914 cm (360 Zoll) 31,2 m 24,0 m 457,2 cm...
Seite 26
Einstellung des Projektionsabstandes AN-LV18MX Verhältnis des Projektionsabstands 0,9 :1 Computereingang Bildwandgröße (4:3) Objektivmitte bis Unterkante der Bildwand (H) Projektionsabstand (L) (5:4) Diagonal Breite Höhe Oben Unten 1.524 cm (600 Zoll) 1.219 cm (480 Zoll) 914 cm (360 Zoll) 10,7 m 457,2 cm 411,5 cm 1.270 cm...
Seite 27
Einstellung des Projektionsabstandes AN-LV26EZ Verhältnis des Projektionsabstands 1,2 bis 1,4 :1 Computereingang Bildwandgröße (4:3) Projektionsabstand (L) Objektivmitte bis Unterkante der Bildwand (H) (5:4) Diagonal Breite Höhe Max. Min. Oben Unten 1.524 cm (600 Zoll) 1.219 cm (480 Zoll) 914 cm (360 Zoll) 17,8 m 15,4 m...
Seite 28
Einstellung des Projektionsabstandes AN-LV36EZ Verhältnis des Projektionsabstands 1,7 bis 2,7 :1 Computereingang Bildwandgröße (4:3) Projektionsabstand (L) Objektivmitte bis Unterkante der Bildwand (H) (5:4) Diagonal Breite Höhe Max. Min. Oben Unten 1.524 cm (600 Zoll) 1.219 cm (480 Zoll) 914 cm (360 Zoll) 33,9 m 21,2 m...
Seite 29
Einstellung des Projektionsabstandes AN-LV55EZ Verhältnis des Projektionsabstands 2,6 bis 3,7 :1 Computereingang Bildwandgröße (4:3) Projektionsabstand (L) Objektivmitte bis Unterkante der Bildwand (H) (5:4) Diagonal Breite Höhe Max. Min. Oben Unten 1.524 cm (600 Zoll) 1.219 cm (480 Zoll) 914 cm (360 Zoll) 45,7 m 32,6 m...
Seite 30
Einstellung des Projektionsabstandes AN-LV80EZ Verhältnis des Projektionsabstands 3,8 bis 5,3 :1 Computereingang Bildwandgröße (4:3) Projektionsabstand (L) Objektivmitte bis Unterkante der Bildwand (H) (5:4) Diagonal Breite Höhe Max. Min. Oben Unten 1.524 cm (600 Zoll) 1.219 cm (480 Zoll) 914 cm (360 Zoll) 65,7 m 46,9 m...
Einstellung des Projektionsabstandes Obere und untere Objektivverschiebungs-Position • Dieser Projektor ist mit einer Funktion zur Objektivverschiebung ausgestattet, mit der die Projektionshöhe eingestellt werden kann. • Einstellen in Übereinstimmung mit der Einstellungs-Konfiguration. Bildwandgröße: 254 cm (100 Zoll) Computereingang: 5:4 AN-LV40EZ als ein Beispiel Bildwand Objektivmitte Obere Objektivverschiebungs-Position...
Objektiv-Taste (LENS) Projektor Fernbedienung Digitale Bildeinstellungen Diese Funktion kann für die Einstellung der Schärfe, des Zooms, der Objektivverschiebung, der 1, 4a Trapezverzeichnung und der digitalen Verschiebung verwendet werden. (Den MOUSE/ADJ.-Schalter auf der MOUSE ADJ. Fernbedienung auf die ADJ.-Position schieben.) 1.2.3 4.5.6 LENS zum Wählen der Betriebsart drücken.
Deckenhalterung von Sharp für diese Installation zu verwenden. • Wenden Sie sich vor dem Anbringen des Projektors an einen von Sharp autorisierten Händler für LCD- Projektoren oder den Kundendienst für den Erwerb der vom Hersteller empfohlenen Deckenhalterung (getrennt erhältlich). (AN-SV1T Deckenmontage- halterung, AN-TK201/AN-TK202 Verlängerungsrohr...
Verwendung der Bedienungs-Tasten Wahl der Eingangssignal-Quelle Projektor Fernbedienung INPUT 1.2.3 oder INPUT 4.5.6 erneut zum Umschalten der Betriebsart drücken. • Wenn kein Signal empfangen wird, wird „KEIN SIG.“ angezeigt. Beim Empfang eines Signals, auf den der Projektor nicht eingestellt ist, wird „KEINE EINS.“ angezeigt. INPUT Anzeige auf der Bildwand Tasten...
Einblenden eines Schwarzbildes Projektor Fernbedienung Diese Funktion kann zum Ausblenden des wiedergegebenen Präsentationsbildes verwendet werden. Das Schwarzbild anzeigen BLACK BLACK SCREEN drücken. Das wiedergegebene Bild SCREEN wird schwarz und „SCHWARZBILD“ wird auf der Taste Bildwand angezeigt. Zum Rückstellen auf das Präsentationsbild BLACK SCREEN erneut drücken.
Vergrößerung eines bestimmten Bildteiles Projektor Fernbedienung 1.2.3 4.5.6 Anzeige auf der Bildwand Mit dieser Funktion kann ein bestimmter Bildteil vergrößert werden. Diese Funktion ist besonders nützlich, wenn ein bestimmter Bildteil angezeigt werden soll. (Den MOUSE/ADJ.-Schalter auf der MOUSE ADJ. Fernbedienung auf die ADJ.-Position schieben.) 1 ENLARGE drücken.
Einstellung des Bildseitenverhältnisses Projektor Fernbedienung Mit dieser Funktion kann die Bildwiedergabe-Betriebsart zur Verbesserung des eingegebenen Bildes modifiziert oder eingestellt werden. Abhängig vom Eingangssignal kann ein Bild im Format NORMAL, VOLL, PUNKT FÜR PUNKT, UMRANDUNG, STRECKEN oder SMART STRECKEN gewählt werden. 1.2.3 4.5.6 1 RESIZE drücken.
Gibt den dunklen Bildteilen eine größere Tiefe für ein aufregendes Kinoerlebnis. EIGENES Erlaubt die Einstellung des Gamma-Wertes BILD unter Verwendung der Software für Advanced Presentations von Sharp. EIGENES BILD (Den MOUSE/ADJ.-Schalter auf der MOUSE ADJ. Fernbedienung auf die ADJ.-Position schieben.) 1 GAMMA drücken.
Wahl der Fernbedienung-Betriebsart Verwendung der Fernbedienung als eine drahtlose Maus Die Fernbedienung ist mit den folgenden drei MOUSE/ADJ.-Schalter Funktionen ausgestattet: (Fernbedienung) • Projektor-Steuerung • Drahtlose Maus MOUSE ADJ. MOUSE ADJ. • Laserzeiger Drahtlose Maus Projektor- Laserzeiger Steuerung Verwendung der Fernbedienung Positionierung der Fernbedienung bzw.
Verwendung der Fernbedienung Verwendung als eine drahtlose Maus Sicherstellen, daß der mitgelieferte Fernbedienungs-Mausempfänger am Computer angeschlossen ist. Den MOUSE/ADJ.-Schalter auf MOUSE-Position schieben. MOUSE-Betriebsart-Tasten BLACK SCREEN LASER L-CLICK Maus R-CLICK 1.2.3 4.5.6 MOUSE/ADJ. MOUSE ADJ. LIGHT Conference Series • Für eintastige Systeme kann sowohl L-CLICK als auch R-CLICK verwendet werden. •...
Anschluß des Mausempfängers Anschluß des Fernbedienungs-Mausempfängers Die Fernbedienung kann als fernbedienbare Maus zur Bedienung von Computern kompatibel mit PS/2 oder USB-Typ Maussystemen verwendet 1.2.3 4.5.6 werden. Conference Series Anschluß an den USB-Port eines PCs oder Macintosh 1 Das eine Ende des mitgelieferten USB-Maus-Steuerungskabels am entsprechenden Anschluß des Computers anschließen.
Verwendung als einen Laser-Zeiger Verwendung als ein Laserzeiger Den MOUSE/ADJ.-Schalter auf MOUSE schieben und LASER ( ) zum Aktivieren des Laser- Zeigers drücken. LASER 1.2.3 4.5.6 MOUSE/ADJ. MOUSE ADJ. Conference Series • Beim Loslassen der Taste erlöscht das Licht automatisch. •...
Verwendung des „GUI“- Menüs (Grafische Benutzer-Oberfläche) Grundlegende Bedienung Projektor Fernbedienung 1, 7 2, 3, 5 1.2.3 4.5.6 Dieser Projektor ist mit zwei Menüs ausgestattet mit denen das Bild und der Projektor eingestellt werden können. Diese Menüs können vom Projektor oder der Fernbedienung folgendermaßen verwendet werden. (GUI) Anzeige auf der Bildwand EINGANG 1, 2 (RGB)- oder 3 (DIGITAL)-Betriebsart EINGANG 4, 5 (VIDEO)-Betriebsart...
Baß Bestätigen Reset Sprache English Optionen Bild in Bild [ON/OFF] Normal Deutsch OSD-Anzeige Stufe A Español Stufe B Nederlands Hintergrund Sharp Français Eigenes Bild Italiano Blau Svenska Kein Português Startbild Sharp Eigenes Bild Kein Energiespar-Mod. Display Aus MNTR Out/RS232C[ON/OFF] Status...
PAL (50/60Hz) 38400bps SECAM 115200bps NTSC4.43 ID-Nr. einstellen ID-Nr. NTSC3.58 Kennwort Altes Kennw. PAL–M Neues Kennw. Optionales Board PAL–N Bestätigen Hintergrund Sharp Sprache English Eigenes Bild Deutsch Blau Español Kein Nederlands Startbild Sharp Français Eigenes Bild Italiano Kein Svenska Energiespar-Mod.
Einstellung des Bildes Projektor Fernbedienung Einstellung der Farbtemperatur Mit dieser Funktion kann die Farbtemperatur auf die in den Projektor eingegebene Art des Bildes (Video, Computerbild, Fernsehsendung usw.) eingestellt 1, 4 werden. Die Farbtemperatur für wärmere, rötlichere Bilder mit natürlicheren Hauttönen verringern oder für 2, 3 kältere, bläulicher Bilder mit hellerer Wiedergabe erhöhen.
Einstellung des Bildes Projektor Fernbedienung Wahl de Signaltyps Mit dieser Funktion kann der Eingangssignaltyp RGB (VIDEO) oder KOMPONENTEN für den INPUT 1-, 2-, 4- oder 5-Port gewählt werden. 1, 5 (Den MOUSE/ADJ.-Schalter auf der 2, 3 MOUSE ADJ. Fernbedienung auf die ADJ.-Position schieben.) 1 MENU drücken.
Einstellung der Computer-Bilder (nur RGB-Menü) Projektor Fernbedienung Bei der Anzeige von Computer-Mustern, die jeden Punkt wiederholen (Fliesenmuster, vertikale Streifen), können Interferenzen zwischen den LCD-Pixeln auftreten und ein Flimmern, vertikale Streifen oder Kontrastfehler in Bildteilen verursachen. In diesem Fall „Clock“, „Phase“, 1, 5 „H-Pos“...
Einstellung der Computer-Bilder (nur RGB-Menü) Projektor Fernbedienung Speichern und Wählen von Einstellungen Dieser Projektor kann bis zu sieben Einstellungen für die Verwendung mit verschiedenen Computern speichern. Nachdem die Einstellungen gespeichert 1, 6 sind, können sie jedesmal einfach beim Anschluß eines entsprechenden Computers an den Projektor gewählt 2, 3, 4 werden.
Einstellung der Computer-Bilder (nur RGB-Menü) Projektor Fernbedienung Einstellung einer besonderen Betriebsart Normalerweise wird die Art des Eingangssignals erkannt und automatisch die dafür geeignete Auflösungs-Betriebsart eingestellt. Bei einigen Signale 1, 6 sollte die optimale Auflösungs-Betriebsart in „Betriebsarten“ des „Fein-Sync.“-Menüs gewählt 2, 3, 4 werden, um der Anzeige-Betriebsart des Computers zu entsprechen.
Einstellung der Computer-Bilder (nur RGB-Menü) Projektor Fernbedienung Auto-Synchron-Einstellungen • Diese Funktion wird für die automatische Einstellung eines Computerbildes verwendet. 1, 5 • Auto-Sync.-Einstellungen können manuell durch 2, 3, 4 Drücken von AUTO SYNC durchgeführt werden oder automatisch durch Einstellung von „Auto-Sync.“ auf die Position „ON“...
Wiedergabe von Doppelbildern (Bild-in-Bild) (nur RGB-Menü) Projektor Fernbedienung Die Funktion Bild-in-Bild erlaubt die Wiedergabe von Doppelbildern auf der gleichen Bildwand. Der Bildeingang von EINGANG 4 oder 5 kann als eingefügtes Bild in das Hauptbild von EINGANG 1, 2 1, 6 oder 3 wiedergegeben werden.
Ein- und Ausschalten der Anzeigen auf der Bildwand Projektor Fernbedienung Mit dieser Funktion können die Anzeigen auf der Bildwand, die während der Eingangswahl angezeigt werden, ein- oder ausgeschaltet werden. Beschreibung der Anzeigen auf der Bildwand 1, 6 Gewählter 2, 3, 4 Beschreibung Gegenstand Normal...
Benutzer gewähltes Bild (z.B. ein Firmenzeichen) als Hintergrundbild anzeigen. Das Benutzerbild muß eine 256-farbige BMP-Datei mit einer Bildgröße von 1.280 1.024 Punkten sein. Bitte ziehen Sie die Software-Anleitung für Sharp Advanced Presentation zum Speichern (oder Ändern) eines Benutzerbildes zu Rate. Wahl eines Bildes für die Anfangsanzeige...
“ drücken. 5 MENU zum Beenden der Menü-Anzeige drücken. VORSICHT • „MNTR Out/RS232C“ auf „ “ bei der Verwendung der Advanced Presentation Software von Sharp (mitgeliefert) einstellen. Anzeige auf der Bildwand Funktion zur automatischen Ausschaltung Wenn länger als 15 Minuten kein Eingangssignal festgestellt wird, schaltet sich der Projektor automatisch aus.
Wahl der Energiespar-Betriebsart Projektor Fernbedienung Ausschalt-Funktion der ID-Nr.-Anzeige Die LED ID-Nr.-Anzeige auf der Rückseite des Projektors, die für die Kontrolle mehrerer Projektoren verwendet wird, kann ein- und ausgeschaltet werden. 1, 6 Beschreibung der ID-Nr.-Anzeige 2, 3, 4 Gewählter Gegenstand Beschreibung Display Aus Nicht angezeigt Standby Aus...
Wahl der Sprache für die Anzeigen auf der Bildwand Projektor Fernbedienung Die voreingestellte Sprache für die Anzeigen auf der Bildwand ist Englisch. Sie kann jedoch auf Deutsch, Spanisch, Niederländisch, Französisch, Italienisch, Schwedisch, Portugiesisch, Chinesisch, Koreanisch 1, 5 oder Japanisch eingestellt werden. 2, 3 (Den MOUSE/ADJ.-Schalter auf der MOUSE...
Nützliche Merkmale Sperrung der Bedienungs-Tasten auf dem Projektor Projektor Fernbedienung Mit dieser Funktion kann die Verwendung bestimmter Bedientasten auf dem Projektor gesperrt werden. Der Benutzer kann den Projektor weiterhin mit der Fernbedienung vollständig bedienen. 1, 6 Beschreibung der Tastensperre-Stufen 2, 3, 4 Gewählter Beschreibung Gegenstand...
Schutz von wichtigen Einstellungen mit einem Kennwort Projektor Fernbedienung Der Benutzer kann ein Kennwort eingeben und zusammen mit der Tastensperre verwenden, um eine Änderung von Einstellungen in den Menüs zu verhindern. 1, 6 2, 3 • Nachdem das Kennwort eingestellt ist, muß es für das Aufrufen 4, 5 der Menüs „Lampen-Modus“, „PRJ.-Mode“, „Stack Einstellung“, „Tastensp.-Stufe“, „Eingänge einst.“, „RS-232C“...
Einstellung der optionalen Boards Drei optionale Erweiterungs-Boards von Sharp stehen für besondere Anwendungen zur Verfügung. Bitte wenden Sie sich an einen von Sharp autorisierten Händler für LCD-Projektoren für weitere Einzelheiten zu diesen Boards. Sicherstellen, daß das Wartungspersonal diese Boards installiert.
Steuerung mehrerer Projektoren mit ID-Nummern Projektor Fernbedienung Mit diesem Projektor kann ein Netzwerk von bis zu 250 Projektoren hergestellt werden. Zur getrennten Identifizierung und Steuerung bestimmter Projektoren muß eine ID-Nr. eingegeben werden. 1, 6 Die ID-Nr. wird auf der LED-Anzeige angezeigt. 2, 3, 4 (Den MOUSE/ADJ.-Schalter auf der MOUSE...
Dieser Projektor ist mit einer Funktion zum Senden von Status-Informationen (Verwendungszeit der Lampe usw.) an ein Wartungszentrum von Sharp oder eine Vertragshändler für einen schnellen, reibungslosen Kundendienst ausgestattet. • Für weitere Hinweise zu diesen Funktionen siehe die Bedienungsanleitungen der Sharp Advanced Presentation Software— Professional Edition und der optionalen Boards.
Gebäuden mit bis zu 1,2 km langen Kabeln gesteuert werden und mit einem optionalen LAN- Board kann die Steuerung von Projektoren über ein vorhandenes Netzwerk durchgeführt werden. • Für weitere Hinweise zu diesen Funktionen siehe die Bedienungsanleitungen der Sharp Advanced Presentation Software— Professional Edition und des optionalen RS-422-Boards.
Verwendung der Netzwerk-Funktion 3. Gleichzeitige Multi-Projektorsteuerung für Stacking und Videowand-Projektion Stack-Projektion Eingänge einst. Stack Einstellung Master EINGANG1 Master Eingang1 Ausgang EINGANG2 Eingang2 EINGANG3 Nein Eingang4 Ausgang EINGANG4 Eingang5 RS-232C IN RS-232C OUT EINGANG5 Verteiler EINGANG6 Nein Slave Stack Einstellung Eingänge einst. Eingang1 Ausgang Slave...
Seite 71
Verbindung eingegeben werden. • Für weitere Hinweise zu diesen Funktionen siehe die Bedienungsanleitungen der Sharp Advanced Presentation Software — Professional Edition. • Bei der Verwendung von UXGA-Videosignalen kann die Videowand nicht mit der Sharp Advanced Presentation Software — Professional Edition eingestellt werden.
Gerät ist zu hoch. • Luftfilter verstopft. • Den Filter auswechseln. (Siehe Seite 73.) • Kühlventilator beschädigt. • Den Projektor zu einem von Sharp • Interne Schaltkreise autorisierten Händler für LCD-Projektoren beschädigt. oder dem Kundendienst zur Reparatur geben.
Projektor auf Stunden verwendet. Seite 71 und 72.) Sie können die Betriebsbereitschaft geschaltet. Lampe auch bei einem von Sharp „LAMP.“ und „ “ blinken rot in der unteren autorisierten Händler für LCD- linken Ecke der Bildwand und das Gerät Projektoren oder dem wird automatisch ausgeschaltet.
Austauschlampen-Satz (Lampe/Käfigmodul) dieses Typs BQC-XGV10WU/1 beim nächsten von Sharp autorisierten Händler für LCD-Projektoren oder dem Kundendienst kaufen. Dann die Lampe vorsichtig austauschen, indem die Schritte auf der folgenden Seite ausgeführt werden. Sie können die Lampe auch bei einem von Sharp autorisierten Händler für LCD-Projektoren oder dem Kundendienst austauschen lassen.
Austauschen der Lampe Entfernen und Installieren des Lampenmoduls VORSICHT • Sicherstellen, daß das Lampenmodul am Handgriff entfernt wird. Nicht die Glasoberfläche des Lampenmoduls oder die Innenseite des Projektors berühren. • Um Verletzungen und Beschädigungen der Lampe zu verhindern, sollten die folgenden Schritte befolgt werden.
• Dieser Projektor ist mit einem Luftfilter ausgestattet, um die optimalen Betriebsbedingungen des Projektors sicherzustellen. • Der Luftfilter sollte nach 2.000 Stunden Gebrauch ausgewechselt werden. • Der Luftfilter (PFILD0110CEZZ) sollte vom nächsten von Sharp autorisierten Händler für LCD-Projektoren oder vom Kundendienst ausgewechselt werden. Ansicht von vorne...
Fehlersuche Problem Überprüfen Das Gerät kann nicht mit der • Die Tastensperre-Stufe ist auf „Stufe A“ oder „Stufe B“ eingestellt; dadurch können POWER-Taste (ON/OFF) des einige oder alle Tasten nicht verwendet werden. (Siehe Seite 59.) Projektors ein- oder ausgeschaltet werden. Der Projektor kann nicht mit •...
Hinweise für effektvolle Präsentationen Elektronische Präsentationen sind eines der wirksamsten Mittel, die ein Vortragender zur anschaulichen Darstellung für sein Publikum verwenden kann. Es gibt verschiedene Möglichkeiten zur Verbesserung einer Präsentation und der Optimierung der Aussagekraft. Im folgenden Abschnitt finden Sie Anleitungen, die Ihnen helfen sollen, eine dynamische Präsentation vorzubereiten und durchzuführen.
Seite 79
Hinweise für effektvolle Präsentationen • Hintergrundfarben haben einen unbewußten Einfluß auf das Publikum: Rot—erhöht den Pulsrate und Atmung des Zuschauers und fördert den Mut zum Risiko, es kann jedoch auch mit finanziellen Verlusten assoziiert werden. Blau—hat eine beruhigende, konservative Wirkung auf die Zuschauer, kann jedoch auch Langeweile beim Firmenpersonal erzeugen, wenn es regelmäßig mit dieser Blau...
Seite 80
Zuschauer auf Sie selbst und Ihre Informationen reagieren. Durch die richtige Raumgestaltung und Nutzung der folgenden Möglichkeiten können Sie die Wirkung Ihrer Presentation from SHARP Präsentation verbessern. Beleuchtung—Die richtige Beleuchtung ist ein wichtiger Teil einer erfolgreichen Präsentation. Versuchen Sie immer, die Beleuchtung unterschiedlich zu verteilen.
Hinweise für effektvolle Präsentationen d. Probe und Vortrag • Die beste Zeit für eine Probe ist der Tag oder Abend davor und nicht einige Stunden vorher; der beste Platz ist der Raum, den Sie auch später benutzen. Das Proben eines Vortrags in Ihrem kleinen Bürozimmer ist nicht dasselbe wie die endgültige Rede vor 100 Menschen in einer großen Vortragshalle oder einem Klassenzimmer.
(RS-232C) Technische Daten und Befehlseingabe PC-Steuerung Ein Computer kann durch Anschluß eines RS-232C-Kabels (Null-Modem, gekreuzt, getrennt erhältlich) am Projektor zur Steuerung des Projektors verwendet werden. (Siehe Seite 16 für den Anschluß.) Kommunikations-Bedingungen Die Einstellungen der seriellen Computerschnittstelle entsprechend der Tabelle vornehmen. Signalformat: Entspricht dem RS-232C-Standard.
Seite 84
(RS-232C) Technische Daten und Befehlseingabe STEUERUNGSGEGENSTAND BEFEHL PARAMETER RÜCKKEHRCODE STEUERUNGSGEGENSTAND BEFEHL PARAMETER RÜCKKEHRCODE EINGANG 1 (RGB 1) GRÖSSE ÄNDERN : NORMAL OK ODER ERR EINGANG 2 (RGB 2) SIGNALTYP : RGB OK ODER ERR EINGANG 1 (RGB 1) GRÖSSE ÄNDERN : VOLL OK ODER ERR EINGANG 2 (RGB 2) SIGNALTYP : KOMPONENTE OK ODER ERR...
Seite 85
SPRACHENWAHL : NEDERLANDS OK ODER ERR VIDEOSYSTEM WAHL : PAL_N OK ODER ERR SPRACHENWAHL : FRANÇAIS OK ODER ERR HINTERGRUND WAHL : SHARP OK ODER ERR SPRACHENWAHL : ITALIANO OK ODER ERR HINTERGRUND WAHL : EIGENES BILD OK ODER ERR...
• Die Codes C14 und C15 sind umgekehrte Feststellungs- sind kompliziert und daher hier nicht aufgeführt. Bits mit „10“ zur Anzeige von „Vorne“ und „01“ zur Anzeige von „Hinten“. Fernbedienung-Signalformat von Sharp Übertragungsformat: 15-Bit-Format 67,5 ms 67,5 ms Kurvenform des Ausgangssignals: Signalabgabe unter Verwendung von Pulse Position Modulation 26,4 µs...
Fernbedienung, Zwei Batterien der Größe AA, Netzkabel (1,8 m), RGB-Kabel (3 m), PS/2- Maus-Steuerungskabel (1 m), USB-Maus-Steuerungskabel (1 m), Fernbedienungs- Mausempfänger, Ersatz-Luftfilter, Anschluß-Abdeckung, CD-ROM, Bedienungsanleitung für LCD-Projektor, Kurzanleitung für LCD-Projektor, Software-Anleitung für Sharp Advanced Presentation Ersatzteile Lampensatz (Lampe/Käfigmodul) (BQC-XGV10WU/1), Fernbedienung (RRMCG1565CESA), Batterien der Größe AA, Netzkabel, RGB-Kabel (QCNW-5304CEZZ),...
Glossar Auto-Synchron Optimal projizierte Computerbilder durch die automatische Einstellung bestimmter Eigenschaften. Bild in Bild Erlaubt das Hinzufügen von Videobildern in ein Datenbild, um die Präsentation zu verbessern. Clock Taktgeber-Einstellungen werden zum Regulieren von vertikalem Rauschen verwendet, wenn der Pegel des Taktgebers falsch ist. Digitale Verschiebung Die Verschiebung von Bilder kann einfach mit den ∂/ƒ-Tasten ausgeführt werden, wenn die GRÖSSE-Betriebsart des eingegebenen Bildes NORMAL, UMRANDUNG, STRECKEN oder SMART STRECKEN von COMPUTER- (ausgenommen SXGA und UXGA), VIDEO- und DTV-Eingängen ist.
