Endress+Hauser Proline Promass X 500 HART Betriebsanleitung
Endress+Hauser Proline Promass X 500 HART Betriebsanleitung

Endress+Hauser Proline Promass X 500 HART Betriebsanleitung

Coriolis-durchflussmessgerät
Inhaltsverzeichnis

Werbung

BA01536D/06/DE/01.16
71303218
Gültig ab Version
01.01.zz (Gerätefirmware)
Products
Betriebsanleitung
Proline Promass X 500
HART
Coriolis-Durchflussmessgerät
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser Proline Promass X 500 HART

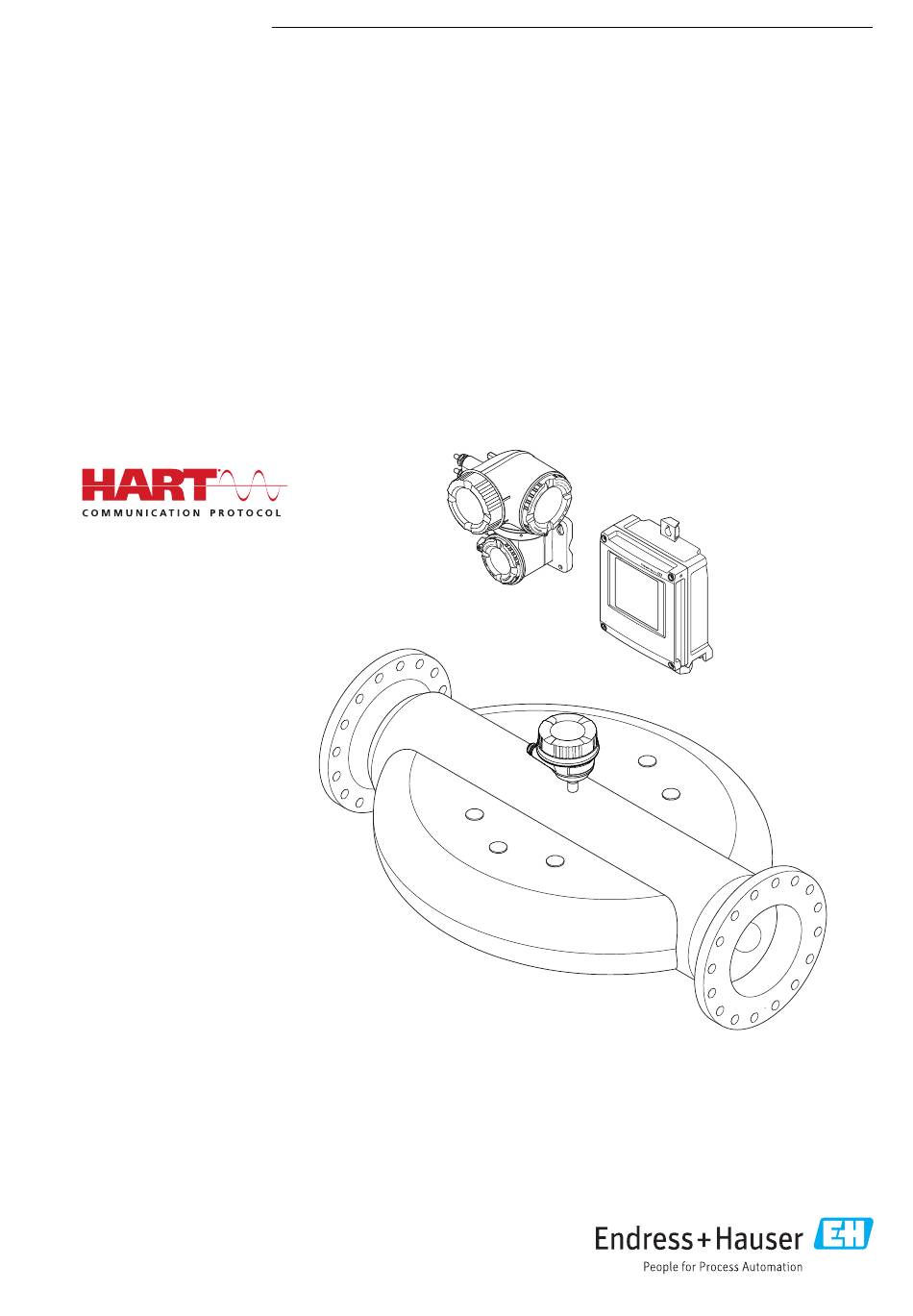

  • Seite 1 Products Solutions Services BA01536D/06/DE/01.16 71303218 Gültig ab Version 01.01.zz (Gerätefirmware) Betriebsanleitung Proline Promass X 500 HART Coriolis-Durchflussmessgerät...
  • Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
  • Seite 3: Inhaltsverzeichnis

    Bedienelemente ....64 Verpackungsentsorgung ....8.3.5 Kontextmenü aufrufen ... 65 Endress+Hauser...
  • Seite 4 12.8 Anstehende Diagnoseereignisse ..164 12.9 Diagnoseliste ......165 Endress+Hauser...
  • Seite 5 13.2 Mess- und Prüfmittel ....171 13.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 172 14.1 Allgemeine Hinweise .
  • Seite 6: Hinweise Zum Dokument

    Hinweise zum Dokument Proline Promass X 500 HART Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
  • Seite 7: Werkzeugsymbole

    Proline Promass X 500 HART Hinweise zum Dokument Symbol Bedeutung Leuchtdiode ist aus. Leuchtdiode ist an. Leuchtdiode blinkt. 1.2.4 Werkzeugsymbole Symbol Bedeutung Torxschraubendreher Kreuzschlitzschraubendreher Gabelschlüssel 1.2.5 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
  • Seite 8: Dokumentation

    Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Zur detaillierten Auflistung der einzelnen Dokumente inklusive Dokumentationscode →...
  • Seite 9 Proline Promass X 500 HART Hinweise zum Dokument Applicator ® , FieldCare ® , DeviceCare ® , Field Xpert , HistoROM ® , Heartbeat Techno- logy Eingetragene oder angemeldete Marken der Unternehmen der Endress+Hauser Gruppe Endress+Hauser...
  • Seite 10: Grundlegende Sicherheitshin

    Grundlegende Sicherheitshinweise Proline Promass X 500 HART Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.
  • Seite 11: Restrisiken

    HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
  • Seite 12: It-Sicherheit

    Grundlegende Sicherheitshinweise Proline Promass X 500 HART tätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sachverhalt. IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsan- leitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsmechanismen, um es gegen versehentliche Veränderung der Einstellungen zu schützen.
  • Seite 13: Zugriff Via Feldbus

    Proline Promass X 500 HART Grundlegende Sicherheitshinweise Allgemeine Hinweise für die Verwendung der Passwörter • Der bei Auslieferung gültige Freigabecode und Netzwerkschlüssel sollte bei der Inbe- triebnahme angepasst werden. • Bei der Definition und Verwaltung des Freigabecodes bzw. Netzwerkschlüssels sind die allgemein üblichen Regeln für die Generierung eines sicheren Passworts zu berücksichti-...
  • Seite 14: Produktbeschreibung

    Produktbeschreibung Proline Promass X 500 HART Produktbeschreibung Die Messeinrichtung besteht aus einem Messumformer und einem Messaufnehmer. Mes- sumformer und Messaufnehmer werden räumlich voneinander getrennt montiert. Sie sind über ein Verbindungskabel miteinander verbunden. Produktaufbau Zwei Geräteausführungen des Messumformers sind verfügbar. 3.1.1 Proline 500 –...
  • Seite 15 Proline Promass X 500 HART Produktbeschreibung 3.1.2 Proline 500 Signalübertragung: Analog Bestellmerkmal "Integrierte ISEM Elektronik", Option B "Messumformer" Für den Einsatz in Anwendungen, bei denen besondere Anforderungen aufgrund der Umgebungs- oder Betriebsbedingungen gefordert sind. Die Elektronik befindet sich im Messumformer, dadurch besonders geeignet: •...
  • Seite 16: Warenannahme Und Produktidenti

    • Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs! Die Techni- sche Dokumentation ist über Internet oder die Endress+Hauser Operations App ver- fügbar, siehe Kapitel "Produktidentifikation" →  17. Endress+Hauser...
  • Seite 17: Produktidentifizierung

    • Seriennummer von Typenschildern in W@M Device Viewer eingeben (www.endress.com/deviceviewer): Alle Angaben zum Messgerät werden angezeigt. • Seriennummer von Typenschildern in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode (QR-Code) auf dem Typen- schild scannen: Alle Angaben zum Messgerät werden angezeigt.
  • Seite 18 Warenannahme und Produktidentifizierung Proline Promass X 500 HART Proline 500 3 4 5 Order code: Ser. no.: Ext. ord. cd.: Date: A0029192  4 Beispiel für ein Messumformer-Typenschild Herstellungsort Name des Messumformers Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) Schutzart Raum für Zulassungen: Einsatz im explosionsgefährdeten Bereich...
  • Seite 19: Messaufnehmer-Typenschild

    Proline Promass X 500 HART Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0029199  5 Beispiel für ein Messaufnehmer-Typenschild Name des Messaufnehmers Herstellungsort Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  19 Nennweite des Messaufnehmers;...
  • Seite 20: Symbole Auf Messgerät

    Warenannahme und Produktidentifizierung Proline Promass X 500 HART 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Verweis auf Dokumentation Verweist auf die entsprechende Dokumentation zum Gerät.
  • Seite 21: Lagerung Und Transport

    Proline Promass X 500 HART Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: • Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. • Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmutzun- gen im Messrohr.
  • Seite 22: Messgeräte Mit Hebeösen

    Montage Proline Promass X 500 HART 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
  • Seite 23: Einbaulage

    Proline Promass X 500 HART Montage Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol- gende Einbauorte in der Rohrleitung vermeiden: • Einbau am höchsten Punkt der Leitung • Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Falllei-...
  • Seite 24: Anforderungen Aus Umgebung Und Prozess

    Anzeige beeinträchtigt sein. ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. Eine Wetterschutzhaube können Sie bei Endress+Hauser bestellen: →  174 Systemdruck Es ist wichtig, dass keine Kavitation und kein Ausgasen der in Flüssigkeiten enthaltenen Gase auftritt.
  • Seite 25 Proline Promass X 500 HART Montage Kavitation wird durch das Unterschreiten des Dampfdrucks verursacht: • Bei leicht siedenden Flüssigkeiten (z.B. Kohlenwasserstoffe, Lösungsmittel, Flüssiggase) • Bei Saugförderung ‣ Um Kavitation und Ausgasen zu verhindern: Für einen genügend hohen Systemdruck sorgen. Deshalb werden folgende Montageorte empfohlen: •...
  • Seite 26: Beheizung

    Montage Proline Promass X 500 HART 40(104) 60(140) [°C] [°F] A0029990 Isolationsdicke Mediumstemperatur Maximal empfohlene Isolationsdicke bei einer Umgebungstemperatur von T = 40 °C (104 °F) 40(104) Maximal empfohlene Isolationsdicke bei einer Umgebungstemperatur von T = 60 °C (140 °F)
  • Seite 27: Spezielle Montagehinweise

    Proline Promass X 500 HART Montage Deshalb ist eine magnetische Abschirmung des Messaufnehmers erforderlich: Die Abschir- mung des Schutzbehälters ist durch Weißblech oder Elektroblech ohne Vorzugsrichtung (z.B. V330-35A) möglich. Das Blech muss folgende Eigenschaften aufweisen: • Relative magnetische Permeabilität µr ≥ 300 •...
  • Seite 28 Montage Proline Promass X 500 HART WARNUNG Funktionssicherheit der Berstscheibe eingeschränkt. Personengefährdung durch austretende Messstoffe! ‣ Berstscheibe nicht entfernen. ‣ Beim Einsatz einer Berstscheibe: Keinen Heizmantel verwenden. ‣ Beim Einbau des Geräts darauf achten, dass die Funktion der Berstscheibe nicht behin- dert wird.
  • Seite 29: Messgerät Montieren

    Proline Promass X 500 HART Montage Deckelsicherung: Proline 500 HINWEIS Bestellmerkmal "Gehäuse", Option L "Guss, rostfrei": Die Deckel des Messumformer- gehäuses sind mit einer Deckelbohrung für eine Deckelsicherung vorbereitet. Mithilfe von kundenseitig bereitgestellten Schrauben und einer Kette oder eines Kabel kann die Deckelsicherung umgesetzt werden.
  • Seite 30: Messumformergehäuse Montieren: Proline 500 - Digital

    Montage Proline Promass X 500 HART 6.2.3 Messgerät montieren WARNUNG Gefahr durch mangelnde Prozessdichtheit! ‣ Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als derjenige von Prozessanschluss und Rohrleitung. ‣ Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
  • Seite 31: Wandmontage

    Proline Promass X 500 HART Montage ø TX 25 20…70 ø ( 0.79…2.75) SW 10 A0029051  9 Maßeinheit mm (in) Wandmontage 17 (0.67) 14 (0.55) 5.8 (0.23) 5.8 (0.23) 149 (5.85) A0029054  10 Maßeinheit mm (in) 1. Bohrlöcher bohren.
  • Seite 32: Proline 500

    Montage Proline Promass X 500 HART 6.2.5 Messumformergehäuse montieren: Proline 500 VORSICHT Zu hohe Umgebungstemperatur! Überhitzungsgefahr der Elektronik und Deformation des Gehäuses möglich. ‣ Zulässige maximale Umgebungstemperatur nicht überschreiten . ‣ Bei Betrieb im Freien: Direkte Sonneinstrahlung und starke Bewitterung vermeiden, besonders in wärmeren Klimaregionen.
  • Seite 33: Messumformergehäuse Drehen: Pro- Line 500

    Proline Promass X 500 HART Montage Wandmontage 18 (0.71) 10 (0.39) 20 (0.79) 100 (3.94) A0029068  12 Maßeinheit mm (in) 1. Bohrlöcher bohren. 2. Dübel in Bohrlöcher einsetzen. 3. Befestigungsschrauben leicht einschrauben. 4. Messumformergehäuse über die Befestigungsschrauben schieben und einhängen.
  • Seite 34: Anzeigemodul Drehen: Proline 500

    Montage Proline Promass X 500 HART 6.2.7 Anzeigemodul drehen: Proline 500 Um die Ablesbar- und Bedienbarkeit zu erleichtern kann das Anzeigemodul gedreht wer- den. – – – 3 mm A0030035 1. Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben. 3. Anzeigemodul in die gewünschte Position drehen: Max. 8 × 45° in jede Richtung.
  • Seite 35: Elektrischer Anschluss

    Proline Promass X 500 HART Elektrischer Anschluss Elektrischer Anschluss HINWEIS Das Messgerät besitzt keine interne Trennvorrichtung. ‣ Deshalb dem Messgerät einen Schalter oder Leistungsschalter zuordnen, mit dem die Versorgungsleitung leicht vom Netz getrennt werden kann. ‣ Obwohl das Messgerät über eine Sicherung verfügt, sollte ein zusätzlicher Überstrom- schutzeinrichtung (maximal 10 A) in die Anlageninstallation integriert werden.
  • Seite 36 Elektrischer Anschluss Proline Promass X 500 HART Stromeingang 0/4…20 mA Normales Installationskabel ausreichend. Statuseingang Normales Installationskabel ausreichend. Kabeldurchmesser • Mit ausgelieferte Kabelverschraubungen: M20 × 1,5 mit Kabel ⌀ 6…12 mm (0,24…0,47 in) • Federkraftklemmen: Leiterquerschnitt 0,2…2,5 mm (24…12 AWG) Verbindungskabel Messaufnehmer - Messumformer: Proline 500 – digital...
  • Seite 37 Proline Promass X 500 HART Elektrischer Anschluss Induktivität L Maximal 26 µH IIC, maximal 104 µH IIB Verhältnis Induktivität/ Maximal 8,9 µH/Ω IIC, maximal 35,6 µH/Ω IIB (z.B. gemäß IEC 60079-25) Widerstand (L/R) Schleifenwiderstand Versorgungsleitung (+, –): Maximal 5 Ω...
  • Seite 38: Klemmenbelegung

    Elektrischer Anschluss Proline Promass X 500 HART Verbindungskabel Messaufnehmer - Messumformer: Proline 500 Standardkabel 6 × 0,38 mm PVC-Kabel mit gemeinsamem Schirm und einzeln abgeschirmten Adern Leiterwiderstand ≤ 50 Ω/km (0,015 Ω/ft) Kapazität Ader/Schirm ≤ 420 pF/m (128 pF/ft) Kabellänge (max.) 20 m (65 ft) Kabellängen (lieferbar)
  • Seite 39 Proline Promass X 500 HART Elektrischer Anschluss 1. Wenn vorhanden: Blindstopfen entfernen. 2. Wenn das Messgerät ohne Kabelverschraubungen ausgeliefert wird: Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen. 3. Wenn das Messgerät mit Kabelverschraubungen ausgeliefert wird: Anforderungen an Anschlusskabel beachten →  35.
  • Seite 40: Messgerät Anschließen: Proline 500 - Digital

    Elektrischer Anschluss Proline Promass X 500 HART Messgerät anschließen: Proline 500 – digital HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus- führen lassen. ‣ National gültige Installationsvorschriften beachten. ‣ Die örtlichen Arbeitsschutzvorschriften einhalten.
  • Seite 41 Proline Promass X 500 HART Elektrischer Anschluss Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Sensor Anschlussgehäuse": Option L "Guss, rostfrei" 10 (0.4) 3 mm TX 20 TX 20 22 mm 24 mm A0029616 1. Sicherungskralle des Gehäusedeckels lösen.
  • Seite 42 Elektrischer Anschluss Proline Promass X 500 HART Verbindungskabel am Messumformer anschließen TX 20 TX 20 10 (0.4) 22 mm 24 mm A0029597 1. Die 4 Befestigungsschrauben des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Klemmenabdeckung hochklappen. 4. Kabel durch die Kabeleinführung schieben. Um die Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
  • Seite 43: Signalkabel Und Kabel Versorgungsspannung Anschließen

    Proline Promass X 500 HART Elektrischer Anschluss 7.2.2 Signalkabel und Kabel Versorgungsspannung anschließen A0028200 Kabeleinführung für Versorgungsspannung Kabeleinführung für Kabel oder Anschluss Gerätestecker für Signalübertragung Kabeleinführung für Kabel oder Anschluss Gerätestecker für Signalübertragung Kabeleinführung für Verbindungskabel Messaufnehmer - Messumformer Kabeleinführung für Kabel oder Anschluss Gerätestecker für Signalübertragung, optional: Anschluss externe...
  • Seite 44 Elektrischer Anschluss Proline Promass X 500 HART WARNUNG Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit! ‣ Schraube ohne Verwendung von Fett eindrehen. WARNUNG Zu hohes Anziehdrehmoment der Befestigungsschrauben! Beschädigung des Messumformers aus Kunststoff. ‣ Befestigungsschrauben gemäß Anziehdrehmoment anziehen: 2 Nm (1,5 lbf ft).
  • Seite 45: Messgerät Anschließen: Proline 500

    Proline Promass X 500 HART Elektrischer Anschluss Messgerät anschließen: Proline 500 HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus- führen lassen. ‣ National gültige Installationsvorschriften beachten. ‣ Die örtlichen Arbeitsschutzvorschriften einhalten.
  • Seite 46 Elektrischer Anschluss Proline Promass X 500 HART Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Gehäuse": Option L "Guss, rostfrei" 10 (0.4) 3 mm 22 mm 24 mm A0029612 1. Sicherungskralle des Gehäusedeckels lösen. 2. Gehäusedeckel abschrauben. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
  • Seite 47 Proline Promass X 500 HART Elektrischer Anschluss Verbindungskabel am Messumformer anschließen 10 (0.4) 3 mm 22 mm 24 mm A0029592 1. Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
  • Seite 48: Signalkabel Und Kabel Versorgungsspannung Anschließen

    Elektrischer Anschluss Proline Promass X 500 HART 7.3.2 Signalkabel und Kabel Versorgungsspannung anschließen A0026781 Kabeleinführung für Versorgungsspannung Kabeleinführung für Signalübertragung Ein-/Ausgang 1 und 2 Kabeleinführung für Signalübertragung Ein-/Ausgang; Optional: Anschluss externe WLAN-Antenne oder Servicestecker – – – 3 mm A0029813 1.
  • Seite 49 Proline Promass X 500 HART Elektrischer Anschluss 10 (0.4) mm (in) – A0029815 7. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen. 8. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen.
  • Seite 50: Kabel Entfernen

    Elektrischer Anschluss Proline Promass X 500 HART Kabel entfernen 3 (0.12) A0029598  14 Maßeinheit mm (in) 1. Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschrauben- dreher auf den Schlitz zwischen den beiden Klemmenlöchern drücken. 2. Gleichzeitig das Kabelende aus der Klemme ziehen.
  • Seite 51: Elektrischer Anschluss

    Proline Promass X 500 HART Elektrischer Anschluss 4...20 mA A0028762  16 Anschlussbeispiel für Stromausgang 4…20 mA HART (passiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Spannungsversorgung Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel- spezifikation beachten Analoges Anzeigeinstrument: Maximale Bürde beachten →  181...
  • Seite 52 Elektrischer Anschluss Proline Promass X 500 HART 4...20 mA A0028759  19 Anschlussbeispiel für Stromausgang 4-20 mA (passiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Speisetrenner für Spannungsversorgung (z.B. RN221N) Analoges Anzeigeinstrument: Maximale Bürde beachten Messumformer Impuls-/Frequenzausgang 12345 A0028761  20 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv) Automatisierungssystem mit Impuls-/Frequenzeingang (z.B.
  • Seite 53: Relaisausgang

    Proline Promass X 500 HART Elektrischer Anschluss Doppelimpulsausgang A0029280  22 Anschlussbeispiel für Doppelimpulsausgang (aktiv) Automatisierungssystem mit Doppelimpulseingang (z.B. SPS) Messumformer: Eingangswerte beachten →  183 Doppelimpulsausgang Doppelimpulsausgang (Slave), phasenverschoben A0029279  23 Anschlussbeispiel für Doppelimpulsausgang (passiv) Automatisierungssystem mit Doppelimpulseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →...
  • Seite 54: Stromeingang

    Elektrischer Anschluss Proline Promass X 500 HART Stromeingang A0028915  25 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Externes Messgerät (für Einlesen von z.B. Druck oder Temperatur) Messumformer: Eingangswerte beachten Statuseingang A0028764  26 Anschlussbeispiel für Statuseingang Automatisierungssystem mit Statusausgang (z.B. SPS)
  • Seite 55: Anschlusskontrolle

    Proline Promass X 500 HART Elektrischer Anschluss 5. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabeleinführung eine nach unten hängende Schlaufe bilden ("Wasser- sack").  A0029278 6. Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen. Anschlusskontrolle Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)? ...
  • Seite 56: Bedienungsmöglichkeiten

    Bedienungsmöglichkeiten Proline Promass X 500 HART Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0029295 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) Field Xpert SFX350 oder SFX370 Field Communicator 475 Mobiles Handbediengerät Automatisierungssystem (z.B.
  • Seite 57: Aufbau Und Funktionsweise Des Bedienmenüs

    Proline Promass X 500 HART Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät →  204 Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü 1 Untermenü...
  • Seite 58: Bedienphilosophie

    Bedienungsmöglichkeiten Proline Promass X 500 HART 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner- halb des Gerätelebenszyklus. Im eichpflichtigen Verkehr ist nach dem Inverkehrbringen bzw. nach der Plombierung des Messgerätes eine Bedienung nur noch eingeschränkt möglich.
  • Seite 59: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige

    Proline Promass X 500 HART Bedienungsmöglichkeiten Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Experte funktionsorientiert Aufgaben, die detaillierte Kenntnisse Enthält alle Parameter des Geräts und ermöglicht diese durch einen über die Funktionsweise des Geräts Zugriffscode direkt anzuspringen. Dieses Menü ist nach den Funktionsblö- erfordern: cken des Geräts aufgebaut:...
  • Seite 60: Anzeigebereich

    Bedienungsmöglichkeiten Proline Promass X 500 HART Anzeigebereich Im Anzeigebereich sind jedem Messwert bestimmte Symbolarten zur näheren Erläuterung vorangestellt: Messgröße Messkanalnummer Diagnoseverhalten ↓ ↓ ↓ Beispiel Erscheint nur, wenn zu die- ser Messgröße ein Diagno- seereignis vorliegt. Messgrößen Symbol Bedeutung Massefluss •...
  • Seite 61: Navigieransicht

    Proline Promass X 500 HART Bedienungsmöglichkeiten 8.3.2 Navigieransicht Im Untermenü Im Wizard /../Betrieb 0091-1 /../Messstoff wählen Zugriff Anzeige Messstoff wählen Bediener Flüssigkeit Status Verrieg. Anzeige A0013993-DE A0013995-DE Navigieransicht Navigationspfad zur aktuellen Position Statusbereich Anzeigebereich für die Navigation Bedienelemente →  64...
  • Seite 62: Verriegelung

    Bedienungsmöglichkeiten Proline Promass X 500 HART Anzeigebereich Menüs Symbol Bedeutung Betrieb Erscheint: • Im Menü neben der Auswahl "Betrieb" • Links im Navigationspfad im Menü Betrieb Setup Erscheint: • Im Menü neben der Auswahl "Setup" • Links im Navigationspfad im Menü Setup...
  • Seite 63: Editieransicht

    Proline Promass X 500 HART Bedienungsmöglichkeiten 8.3.3 Editieransicht Zahleneditor Texteditor User ABC_ DEFG HIJK LMNO PQRS TUVW A0013999 A0013941 Editieransicht Anzeigebereich der eingegebenen Werte Eingabemaske Bedienelemente →  64 Eingabemaske In der Eingabemaske des Zahlen- und Texteditors stehen folgende Eingabe- und Bedien- symbole zur Verfügung:...
  • Seite 64: Bedienelemente

    Bedienungsmöglichkeiten Proline Promass X 500 HART Auswahl der Buchstaben von a...z. abc _ … Auswahl der Sonderzeichen. "'^ _ … ~& Bestätigt Auswahl. Wechselt in die Auswahl der Korrekturwerkzeuge. Beendet Eingabe ohne die Änderungen zu übernehmen. Löscht alle eingegebenen Zeichen.
  • Seite 65: Kontextmenü Aufrufen

    Proline Promass X 500 HART Bedienungsmöglichkeiten Taste Bedeutung Enter-Taste Bei Betriebsanzeige • Kurzer Tastendruck: Öffnet das Bedienmenü. • Tastendruck von 2 s: Öffnet das Kontextmenü. Bei Menü, Untermenü • Kurzer Tastendruck: – Öffnet das markierte Menü, Untermenü oder Parameter. – Startet den Wizard.
  • Seite 66 Bedienungsmöglichkeiten Proline Promass X 500 HART 2. Gleichzeitig  +  drücken.  Das Kontextmenü wird geschlossen und die Betriebsanzeige erscheint. Menü aufrufen via Kontextmenü 1. Kontextmenü öffnen. 2. Mit  zum gewünschten Menü navigieren. 3. Mit  die Auswahl bestätigen.
  • Seite 67: Navigieren Und Aus Liste Wählen

    Proline Promass X 500 HART Bedienungsmöglichkeiten 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.
  • Seite 68: Hilfetext Aufrufen

    Bedienungsmöglichkeiten Proline Promass X 500 HART Der Direktzugriffscode besteht aus einer 4-stelligen Nummer und der Kanalnummer, die den Kanal einer Prozessgröße identifiziert: z.B. 0914-1. Dieser erscheint während der Navigieransicht rechts in der Kopfzeile des gewählten Parameters. 0914-2 A0029414 Direktzugriffscode Bei der Eingabe des Direktzugriffscodes folgende Punkte beachten: •...
  • Seite 69: Parameter Ändern

    Proline Promass X 500 HART Bedienungsmöglichkeiten 8.3.9 Parameter ändern Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  63, zur Erläuterung der Bedienelemente →  64 Beispiel: Die Messstellenbezeichnung im Parameter "Tag description" von 001-FT-101 auf 001-FT-102 ändern...
  • Seite 70: Anwenderrollen Und Ihre Zugriffsrechte

    Bedienungsmöglichkeiten Proline Promass X 500 HART Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE 8.3.10 Anwenderrollen und ihre Zugriffsrechte Die beiden Anwenderrollen "Bediener" und "Instandhalter" haben einen unterschiedlichen Schreibzugriff auf die Parameter, wenn der Kunde einen anwenderspezifischen Freigabecode definiert. Dieser schützt die Gerätekonfiguration via Vor-Ort-Anzeige vor unerlaubtem Zugriff →...
  • Seite 71: Zugriff Auf Bedienmenü Via Webbrowser

    Proline Promass X 500 HART Bedienungsmöglichkeiten von einzelnen Parametern ist damit nicht mehr möglich. Nur die Messwerte auf der Betriebsanzeige können abgelesen werden. Vor-Ort-Bedienung mit Touch-Control Die Tastenverriegelung wird über ein Kontextmenü ein- und ausgeschaltet. Tastenverriegelung einschalten Die Tastenverriegelung wird automatisch eingeschaltet: •...
  • Seite 72: Computer Software

    Bedienungsmöglichkeiten Proline Promass X 500 HART Computer Software Software Schnittstelle CDI-RJ45 WLAN Empfohlene Betriebssysteme • Microsoft Windows 7 oder höher. • Mobile Betriebssysteme: – iOS – Android  Microsoft Windows XP wird unterstützt. Einsetzbare Webbrowser • Microsoft Internet Explorer 8 oder höher •...
  • Seite 73: Verbindungsaufbau

    Proline Promass X 500 HART Bedienungsmöglichkeiten 8.4.3 Verbindungsaufbau Via Serviceschnittstelle (CDI-RJ45) Internetprotokoll vom Computer konfigurieren Die folgenden Angaben beziehen sich auf die Ethernet-Einstellungen des Geräts ab Werk. IP-Adresse des Geräts: 192.168.1.212 (Werkseinstellung) 1. Messgerät einschalten. 2. Über Kabel mit Computer verbinden →  78.
  • Seite 74: Webbrowser Starten

    Bedienungsmöglichkeiten Proline Promass X 500 HART Verbindung trennen ‣ Nach Beenden der Parametrierung: WLAN-Verbindung zwischen Bediengerät und Messgerät trennen. Webbrowser starten 1. Webbrowser auf dem Computer starten. 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint.
  • Seite 75: Bedienoberfläche

    Proline Promass X 500 HART Bedienungsmöglichkeiten 8.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Messstellenbezeichnung • Gerätestatus mit Statussignal →  157 • Aktuelle Messwerte Funktionszeile Funktionen Bedeutung Messwerte Anzeige der Messwerte vom Messgerät •...
  • Seite 76: Webserver Deaktivieren

    Bedienungsmöglichkeiten Proline Promass X 500 HART Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 8.4.6 Webserver deaktivieren Der Webserver des Messgeräts kann über den Parameter Webserver Funktionalität je...
  • Seite 77: Bedientool Anschließen

    Proline Promass X 500 HART Bedienungsmöglichkeiten 8.5.1 Bedientool anschließen Via HART-Protokoll Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit HART-Ausgang ver- fügbar. A0028747  29 Möglichkeiten der Fernbedienung via HART-Protokoll (aktiv) Automatisierungssystem (z.B. SPS) Field Communicator 475 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B.
  • Seite 78 Bedienungsmöglichkeiten Proline Promass X 500 HART Serviceschnittstelle Via Serviceschnittstelle (CDI-RJ45) Messumformer Proline 500 – digital open press A0029163  31 Anschluss via Service-Schnittstelle (CDI-RJ45) Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP"...
  • Seite 79 Proline Promass X 500 HART Bedienungsmöglichkeiten A0029165 Messumformer mit integrierter WLAN-Antenne Messumformer mit externer WLAN-Antenne LED leuchtet konstant: WLAN-Empfang am Messgerät ist aktiviert LED blinkt: WLAN-Verbindung zwischen Bediengerät und Messgerät ist hergestellt Computer mit WLAN-Schnittstelle und Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool (z.B.
  • Seite 80: Field Xpert Sfx350, Sfx370

    8.5.3 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwal- tung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.
  • Seite 81 Proline Promass X 500 HART Bedienungsmöglichkeiten Verbindungsaufbau 1. FieldCare starten und Projekt aufrufen. 2. Im Netzwerk: Neues Gerät hinzufügen.  Fenster Neues Gerät hinzufügen öffnet sich. 3. Option CDI Communication TCP/IP aus Liste wählen und mit OK bestätigen. 4. Rechter Mausklick auf CDI Communication TCP/IP und im geöffneten Kontextmenü...
  • Seite 82: Devicecare

    DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Zu Einzelheiten: Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien...
  • Seite 83: Systemintegration

    Proline Promass X 500 HART Systemintegration Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.00.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Parameter Parameter Firmwareversion Diagnose → Geräteinformation → Firmwareversion Freigabedatum Firmware-Version 08.2016 Hersteller-ID 0x11 Parameter Parameter Hersteller-ID Diagnose →...
  • Seite 84 Systemintegration Proline Promass X 500 HART Dynamische Variablen Messgrößen (HART-Gerätevariablen) Dritte dynamische Variable (TV) Dichte Vierte dynamische Variable (QV) Temperatur Die Zuordnung der Messgrößen zu den dynamischen Variablen lässt sich via Vor-Ort- Bedienung und Bedientool mithilfe folgender Parameter verändern und frei zuordnen: •...
  • Seite 85: Weitere Einstellungen

    Proline Promass X 500 HART Systemintegration • 13 = Zielmessstoff Massefluss • 14 = Trägermessstoff Massefluss • 15 = Konzentration Weitere Einstellungen 9.3.1 Burst Mode Funktionalität gemäß HART 7 Spezifikation Navigation Menü "Experte" → Kommunikation → HART-Ausgang → Burst-Konfiguration → Burst-Kon- figuration 1…n...
  • Seite 86 Systemintegration Proline Promass X 500 HART Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Burst-Modus 1…n HART-Burst-Modus für die Burst-Nachricht • Aus X aktivieren. • An Burst-Kommando 1…n HART-Kommando auswählen, das zum • Kommando 1 Kommando 2 HART-Master gesendet wird. • Kommando 2 •...
  • Seite 87 Proline Promass X 500 HART Systemintegration Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Burst-Triggerwert Burst-Triggerwert eingeben. Positive Gleitkommazahl – Der Burst-Triggerwert bestimmt zusammen mit der im Parameter Burst-Triggermodus ausgewählten Option den Zeitpunkt der Burst-Nachricht X. Min. Updatezeit Minimale Zeitspanne zwischen zwei Ant- Positive Ganzzahl 1 000 ms worten einer Burst-Nachricht eingeben.
  • Seite 88: Inbetriebnahme

    Inbetriebnahme Proline Promass X 500 HART Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: ‣ Sicherstellen, dass die Einbau- und Anschlusskontrolle durchgeführt sind. • Checkliste "Montagekontrolle" →  34 • Checkliste "Anschlusskontrolle" →  55 10.2 Messgerät einschalten ‣...
  • Seite 89 Proline Promass X 500 HART Inbetriebnahme X X X X X X X 20.50 0104-1 Hauptmenü Display language Deutsch Anzeige/Betrieb Setup Hauptmenü Anzeige/Betrieb Setup Diagnose / ../Setup Statuseingang XXXXXXXXX XXXXXXXXX A0029700-DE  34 Am Beispiel der Vor-Ort-Anzeige Abhängig von der Geräteausführung sind nicht alle Untermenüs und Parameter in jedem Gerät verfügbar.
  • Seite 90: Messstellenbezeichnung Festlegen

    Inbetriebnahme Proline Promass X 500 HART ‣ Überwachung teilgefülltes Rohr →  116 ‣ Erweitertes Setup →  117 10.4.1 Messstellenbezeichnung festlegen Um die Messstelle innerhalb der Anlage schnell identifizieren zu können, kann mithilfe von Parameter Messstellenbezeichnung eine eindeutige Bezeichnung eingegeben und damit die Werkseinstellung geändert werden.
  • Seite 91 Proline Promass X 500 HART Inbetriebnahme Normvolumenfluss-Einheit →  91 Normvolumeneinheit →  91 Dichteeinheit →  91 Normdichteeinheit →  91 →  92 Temperatureinheit Druckeinheit →  92 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Masseflusseinheit Einheit für Massefluss wählen.
  • Seite 92 Inbetriebnahme Proline Promass X 500 HART Parameter Beschreibung Auswahl Werkseinstellung Temperatureinheit Einheit für Temperatur wählen. Einheiten-Auswahlliste Abhängig vom Land: • °C Auswirkung • °F Die gewählte Einheit gilt für: • Parameter Elektroniktemperatur (6053) • Parameter Maximaler Wert (6051) • Parameter Minimaler Wert (6052) •...
  • Seite 93: Messstoff Auswählen Und Einstellen

    Proline Promass X 500 HART Inbetriebnahme 10.4.3 Messstoff auswählen und einstellen Das Untermenü Wizard Messstoff wählen enthält Parameter, die für die Auswahl und das Einstellen des Messstoffs konfiguriert werden müssen. Navigation Menü "Setup" → Messstoff wählen ‣ Messstoffwahl →  93 Messstoff wählen...
  • Seite 94: I/O-Konfiguration Anzeigen

    Inbetriebnahme Proline Promass X 500 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Referenz-Schallgeschwindigkeit In Parameter Gasart wählen Schallgeschwindigkeit vom Gas 1…99 999,9999 m/s 415,0 m/s ist die Option Andere ausge- bei 0 °C (32 °F) eingeben. wählt. Temp.koeffizient Schallgeschwin- In Parameter Gasart wählen...
  • Seite 95: Stromeingang Konfigurieren

    Proline Promass X 500 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung I/O-Modul 1…n Klemmennummern Zeigt die vom I/O-Modul belegten Klem- • Nicht belegt – mennummern. • 26-27 (I/O 1) • 24-25 (I/O 2) • 22-23 (I/O 3) • 20-21 (I/O 4) I/O-Modul 1…n Information...
  • Seite 96: Statuseingang Konfigurieren

    Inbetriebnahme Proline Promass X 500 HART Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromeingangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern. • 22-23 (I/O 3) • 20-21 (I/O 4) Signalmodus Das Messgerät ist nicht für...
  • Seite 97: Stromausgang Konfigurieren

    Proline Promass X 500 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung Klemmennummer Zeigt die vom Statuseingangsmodul belegten • Nicht belegt – Klemmennummern. • 24-25 (I/O 2) • 22-23 (I/O 3) • 20-21 (I/O 4) Zuordnung Statuseingang Funktion für Statuseingang wählen.
  • Seite 98 Inbetriebnahme Proline Promass X 500 HART Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Zuordnung Stromausgang 1…n – Prozessgröße für Stromaus- • Aus Massefluss gang wählen. • Massefluss • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
  • Seite 99 Proline Promass X 500 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Fehlerverhalten In Parameter Zuordnung Ausgangsverhalten bei Geräte- • Min. Max. Stromausgang (→  98) ist alarm festlegen. • Max. eine der folgenden Optionen • Letzter gültiger ausgewählt: Wert •...
  • Seite 100: Impuls-/Frequenz-/Schaltausgang Konfigurieren

    Inbetriebnahme Proline Promass X 500 HART 10.4.8 Impuls-/Frequenz-/Schaltausgang konfigurieren Der Wizard Impuls-/Frequenz-/Schaltausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des gewählten Ausgangstyps eingestellt werden können. Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1…n Betriebsart →...
  • Seite 101 Proline Promass X 500 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
  • Seite 102 Inbetriebnahme Proline Promass X 500 HART Frequenzausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1…n Betriebsart →  102 Klemmennummer →  102 Signalmodus →  102 →  103 Zuordnung Frequenzausgang Anfangsfrequenz →  103 Endfrequenz →  104 Messwert für Anfangsfrequenz...
  • Seite 103 Proline Promass X 500 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Zuordnung Frequenzausgang In Parameter Betriebsart Prozessgröße für Frequenzaus- • Aus (→  100) ist die Option Fre- gang wählen. • Massefluss quenz ausgewählt. • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss •...
  • Seite 104 Inbetriebnahme Proline Promass X 500 HART Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Endfrequenz In Parameter Betriebsart ist Endfrequenz eingeben. 0,0…10 000,0 Hz 10 000,0 Hz die Option Frequenz und in Parameter Zuordnung Fre- quenzausgang (→  103) ist eine der folgenden Optionen ausgewählt:...
  • Seite 105 Proline Promass X 500 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Messwert für Endfrequenz In Parameter Betriebsart ist Messwert für Endfrequenz Gleitkommazahl mit Abhängig von Land die Option Frequenz und in festlegen. Vorzeichen und Nennweite Parameter Zuordnung Fre- quenzausgang (→  103) ist eine der folgenden Optionen ausgewählt:...
  • Seite 106 Inbetriebnahme Proline Promass X 500 HART Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Fehlerfrequenz In Parameter Betriebsart ist Wert für Frequenzausgabe bei 0,0…12 500,0 Hz 0,0 Hz die Option Frequenz und in Gerätealarm eingeben. Parameter Zuordnung Fre- quenzausgang (→  103) ist eine der folgenden Optionen ausgewählt:...
  • Seite 107 Proline Promass X 500 HART Inbetriebnahme Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1…n Betriebsart →  107 Klemmennummer →  107 Signalmodus →  107 →  108 Funktion Schaltausgang Zuordnung Diagnoseverhalten →  108 Zuordnung Grenzwert →...
  • Seite 108 Inbetriebnahme Proline Promass X 500 HART Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Funktion Schaltausgang In Parameter Betriebsart ist Funktion für Schaltausgang • Aus die Option Schalter ausge- wählen. • An wählt. • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung • Status Zuordnung Diagnoseverhalten •...
  • Seite 109: Relaisausgang Konfigurieren

    Proline Promass X 500 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Einschaltverzögerung • In Parameter Betriebsart ist Verzögerungszeit für das Ein- 0,0…100,0 s 0,0 s die Option Schalter ausge- schalten des Schaltausgangs wählt. festlegen. • In Parameter Funktion Schaltausgang ist die Option Grenzwert ausge- wählt.
  • Seite 110 Inbetriebnahme Proline Promass X 500 HART Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Funktion Relaisausgang – Funktion für Relaisausgang • Geschlossen Geschlossen wählen. • Offen • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung • Digitalausgang Klemmennummer – Zeigt die vom Relaisausgangs- •...
  • Seite 111: Doppelimpulsausgang Konfigurieren

    Proline Promass X 500 HART Inbetriebnahme 10.4.10 Doppelimpulsausgang konfigurieren Das Untermenü Doppelimpulsausgang führt den Anwender systematisch durch alle Para- meter, die für die Konfiguration des Doppelimpulsausgangs eingestellt werden müssen. Navigation Menü "Setup" → Doppelimpulsausgang ‣ Doppelimpulsausgang →  111 Master-Klemmennummer →...
  • Seite 112: 10.4.11 Vor-Ort-Anzeige Konfigurieren

    Inbetriebnahme Proline Promass X 500 HART Parameter Beschreibung Auswahl / Anzeige / Eingabe Werkseinstellung Fehlerverhalten Ausgangsverhalten bei Gerätealarm festle- • Aktueller Wert Keine Impulse gen. • Keine Impulse Invertiertes Ausgangssignal Ausgangssignal umkehren. • Nein Nein • Ja Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen 10.4.11 Vor-Ort-Anzeige konfigurieren...
  • Seite 113 Proline Promass X 500 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
  • Seite 114 Inbetriebnahme Proline Promass X 500 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 2. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Keine Keine handen. Vor-Ort-Anzeige dargestellt • Massefluss wird. • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
  • Seite 115: 10.4.12 Schleichmenge Konfigurieren

    Proline Promass X 500 HART Inbetriebnahme 10.4.12 Schleichmenge konfigurieren Der Wizard Schleichmengenunterdrückung führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Schleichmengenunterdrückung eingestellt wer- den müssen. Navigation Menü "Setup" → Schleichmengenunterdrückung ‣ Schleichmengenunterdrückung Zuordnung Prozessgröße →  115 Einschaltpunkt Schleichmengenunter- →...
  • Seite 116: 10.4.13 Überwachung Der Rohrfüllung Konfigurieren

    Inbetriebnahme Proline Promass X 500 HART 10.4.13 Überwachung der Rohrfüllung konfigurieren Der Wizard Überwachung teilgefülltes Rohr führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Überwachung von der Rohrfüllung eingestellt werden müssen. Navigation Menü "Setup" → Überwachung teilgefülltes Rohr ‣...
  • Seite 117: Erweiterte Einstellungen

    Proline Promass X 500 HART Inbetriebnahme 10.5 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Language Deutsch Anzeige/Betrieb Setup Hauptmenü...
  • Seite 118: Parameter Zur Eingabe Des Freigabecodes Nutzen

    Inbetriebnahme Proline Promass X 500 HART ‣ Eichbetriebaktivierung ‣ Eichbetriebdeaktivierung ‣ SIL-Bestätigung ‣ SIL deaktivieren ‣ Anzeige →  122 ‣ →  125 WLAN-Einstellungen ‣ Konzentration ‣ Heartbeat Setup ‣ Datensicherung →  126 ‣ Administration →  128 10.5.1...
  • Seite 119: Sensorabgleich Durchführen

    Proline Promass X 500 HART Inbetriebnahme Referenztemperatur →  119 Linearer Ausdehnungskoeffizient →  119 Quadratischer Ausdehnungskoeffizient →  119 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Normvolumenfluss-Berechnung – Normdichte für Berechnung • Feste Normdichte Berechnete Norm- des Normvolumenflusses wäh- •...
  • Seite 120: Summenzähler Konfigurieren

    Inbetriebnahme Proline Promass X 500 HART Navigation Menü "Setup" → Erweitertes Setup → Sensorabgleich ‣ Sensorabgleich →  120 Einbaurichtung ‣ →  120 Nullpunktabgleich Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Einbaurichtung Vorzeichen der Messstoff-Fließrichtung an • Durchfluss in Pfeilrichtung Durchfluss in Pfeilrichtung Pfeilrichtung auf dem Aufnehmer anpassen.
  • Seite 121 Proline Promass X 500 HART Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → Summenzähler 1…n ‣ Summenzähler 1…n →  121 Zuordnung Prozessgröße →  121 Einheit Summenzähler 1…n Betriebsart Summenzähler →  121 Fehlerverhalten →  121 Parameterübersicht mit Kurzbeschreibung...
  • Seite 122: Weitere Anzeigenkonfigurationen Durchführen

    Inbetriebnahme Proline Promass X 500 HART 10.5.5 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige →  123 Format Anzeige →...
  • Seite 123 Proline Promass X 500 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
  • Seite 124 Inbetriebnahme Proline Promass X 500 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 2. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Keine Keine handen. Vor-Ort-Anzeige dargestellt • Massefluss wird. • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
  • Seite 125: Wlan Konfigurieren

    Proline Promass X 500 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Display language Eine Vor-Ort-Anzeige ist vor- Sprache der Vor-Ort-Anzeige • English English (alternativ ist handen. einstellen. • Deutsch die bestellte Sprache • Français voreingestellt) • Español • Italiano • Nederlands •...
  • Seite 126: Konfiguration Verwalten

    Inbetriebnahme Proline Promass X 500 HART Navigation Menü "Setup" → Erweitertes Setup → WLAN Settings ‣ WLAN-Einstellungen →  126 WLAN-IP-Adresse →  126 Sicherheitstyp WLAN-Passphrase →  126 Zuordnung SSID-Name →  126 SSID-Name →  126 Änderungen übernehmen →...
  • Seite 127 Proline Promass X 500 HART Inbetriebnahme Dies funktioniert mithilfe von Parameter Konfigurationsdaten verwalten und seinen Optionen, der sich im Untermenü Datensicherung befindet. Navigation Menü "Setup" → Erweitertes Setup → Datensicherung ‣ Datensicherung Betriebszeit →  127 Letzte Datensicherung →  127 Konfigurationsdaten verwalten →...
  • Seite 128: Parameter Zur Administration Des

    Inbetriebnahme Proline Promass X 500 HART Optionen Beschreibung Wiederherstellen Die letzte Sicherungskopie der Gerätekonfiguration wird aus dem Gerätespeicher in das Integrierte HistoROM des Geräts zurückgespielt. Die Sicherungskopie umfasst die Messumformerdaten des Geräts. Vergleichen Die im Gerätespeicher gespeicherte Gerätekonfiguration wird mit der aktuellen Gerätekonfiguration des Integrierten HistoROM verglichen.
  • Seite 129: Simulation

    Proline Promass X 500 HART Inbetriebnahme Parameter zum Zurücksetzen des Freigabecodes nutzen Navigation Menü "Setup" → Erweitertes Setup → Administration → Freigabecode zurücksetzen ‣ Freigabecode zurücksetzen Betriebszeit →  129 Freigabecode zurücksetzen →  129 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Eingabe...
  • Seite 130 Inbetriebnahme Proline Promass X 500 HART Navigation Menü "Diagnose" → Simulation ‣ Simulation →  131 Zuordnung Simulation Prozessgröße →  131 Wert Prozessgröße Simulation Statuseingang →  131 Eingangssignalpegel →  131 Simulation Stromeingang 1…n →  131 Wert Stromeingang 1…n →...
  • Seite 131 Proline Promass X 500 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Zuordnung Simulation Prozessgröße – Prozessgröße für Simulation • Aus wählen, die dadurch aktiviert • Massefluss wird. • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur •...
  • Seite 132: Einstellungen Vor Unerlaubtem Zugriff Schützen

    Inbetriebnahme Proline Promass X 500 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Wert Impulsausgang 1…n In Parameter Simulation Anzahl der Impulse für Simu- 0…65 535 Impulsausgang 1…n ist die lation eingeben. Option Abwärtszählender Wert ausgewählt. Simulation Schaltausgang 1…n In Parameter Betriebsart ist Simulation des Schaltausgangs •...
  • Seite 133: Schreibschutz Via Freigabecode

    Proline Promass X 500 HART Inbetriebnahme 10.7.1 Schreibschutz via Freigabecode Der anwenderspezifische Freigabecode hat folgende Auswirkungen: • Via Vor-Ort-Bedienung sind die Parameter für die Messgerätkonfiguration schreibge- schützt und ihre Werte nicht mehr änderbar. • Via Webbrowser ist der Gerätezugriff geschützt und dadurch auch die Parameter für die Messgerätkonfiguration.
  • Seite 134: Schreibschutz Via Verriegelungsschalter

    Werkseinstellung zurückzusetzen. Dafür muss ein Resetcode eingegeben werden. Danach kann der anwenderspezifische Freigabecode neu definiert werden. Via Webbrowser, FieldCare, DeviceCare (via Serviceschnittstelle CDI-RJ45), Feldbus Für einen Resetcode: Wenden Sie sich an Ihre Endress+Hauser Serviceorganisation. 1. Zum Parameter Freigabecode zurücksetzen (→  129) navigieren. 2. Resetcode eingeben.
  • Seite 135 Proline Promass X 500 HART Inbetriebnahme A0029675 1. Gehäusedeckel öffnen. 2. Anzeigemodul entfernen. 3. Klemmenabdeckung hochklappen. 4. Verriegelungsschalter (WP: Write protection) auf dem Hauptelektronikmodul in Position ON bringen: Hardwareschreibschutz aktiviert.  In Parameter Status Verriegelung wird die Option Hardware-verriegelt ange- zeigt →...
  • Seite 136 Inbetriebnahme Proline Promass X 500 HART Proline 500 A0029630 Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen: Hardwareschreibschutz aktiviert.  In Parameter Status Verriegelung wird die Option Hardware-verriegelt ange- zeigt →  137. Auf der Vor-Ort-Anzeige erscheint zusätzlich in der Kopfzeile der Betriebsanzeige und in der Navigieransicht vor den Parametern das -Sym-...
  • Seite 137: Betrieb

    Proline Promass X 500 HART Betrieb Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Betrieb → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter Zugriffsrecht angezeigt werden →...
  • Seite 138: Untermenü "Messgrößen

    Betrieb Proline Promass X 500 HART Navigation Menü "Diagnose" → Messwerte ‣ Messwerte ‣ →  138 Messgrößen ‣ →  140 Eingangswerte ‣ Ausgangswerte →  142 ‣ Summenzähler →  140 11.4.1 Untermenü "Messgrößen" Das Untermenü Messgrößen enthält alle Parameter, um die aktuellen Messwerte zu jeder Prozessgröße anzuzeigen.
  • Seite 139 Proline Promass X 500 HART Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Massefluss – Zeigt aktuell gemessenen Massefluss Gleitkommazahl mit Vor- zeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Masseflusseinheit (→  91) Volumenfluss – Zeigt aktuell berechneten Volumenfluss...
  • Seite 140: Untermenü "Summenzähler

    Betrieb Proline Promass X 500 HART Parameter Voraussetzung Beschreibung Anzeige Zielmessstoff Massefluss Bei folgenden Bedingungen: Zeigt aktuell gemessenen Massefluss Gleitkommazahl mit Vor- • Bestellmerkmal "Anwendungspaket", des Zielmessstoffs an. zeichen Option ED "Konzentration" Abhängigkeit • In Parameter Konzentrationseinheit Die Einheit wird übernommen aus:...
  • Seite 141 Proline Promass X 500 HART Betrieb Navigation Menü "Diagnose" → Messwerte → Eingangswerte ‣ Eingangswerte ‣ →  141 Stromeingang 1…n ‣ →  141 Statuseingang 1…n Eingangswerte Stromeingang Das Untermenü Stromeingang 1…n enthält alle Parameter, um die aktuellen Messwerte zu jedem Stromeingang anzuzeigen.
  • Seite 142: Ausgangswerte

    Betrieb Proline Promass X 500 HART 11.4.4 Ausgangswerte Das Untermenü Ausgangswerte enthält alle Parameter, um die aktuellen Messwerte zu jedem Ausgang anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Ausgangswerte ‣ Ausgangswerte ‣ →  142 Stromausgang 1…n ‣ →  142 Impuls-/Frequenz-/Schaltausgang 1…n...
  • Seite 143: Ausgangswerte Relaisausgang

    Proline Promass X 500 HART Betrieb Navigation Menü "Diagnose" → Messwerte → Ausgangswerte → Impuls-/Frequenz-/Schaltausgang 1… ‣ Impuls-/Frequenz-/Schaltausgang 1…n Ausgangsfrequenz 1…n →  143 Impulswertigkeit →  143 Schaltzustand 1…n →  143 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Eingabe Werkseinstellung Ausgangsfrequenz 1…n...
  • Seite 144: Messgerät An Prozessbedingungen Anpassen

    Betrieb Proline Promass X 500 HART Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Schaltzustand Zeigt aktuellen Zustand des Relaisausgangs. • Offen • Geschlossen Schaltzyklen Zeigt Anzahl aller durchgeführten Schaltzyklen. Positive Ganzzahl Max. Anzahl Schaltzyklen Zeigt die maximale Anzahl gewährleisteter Schaltzyklen. Positive Ganzzahl Ausgangswerte Doppelimpulsausgang Das Untermenü...
  • Seite 145: Funktionsumfang Von Parameter "Alle Summenzähler Zurücksetzen

    Proline Promass X 500 HART Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Steuerung Summenzähler 1…n In Parameter Zuordnung Pro- Summenzählerwert steuern. • Totalisieren Totalisieren zessgröße (→  121) von • Zurücksetzen + Untermenü Summenzähler Anhalten 1…n ist eine der folgenden •...
  • Seite 146: Messwerthistorie Anzeigen

    Betrieb Proline Promass X 500 HART 11.7 Messwerthistorie anzeigen Im Gerät muss das Anwendungspaket Extended HistoROM freigeschaltet sein (Bestellop- tion), damit das Untermenü Messwertspeicherung erscheint. Dieses enthält alle Parame- ter für die Messwerthistorie. Die Messwerthistorie ist auch verfügbar über: • Anlagen-Asset-Management-Tool FieldCare →  80.
  • Seite 147 Proline Promass X 500 HART Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Zuordnung 1…n. Kanal Anwendungspaket Extended Prozessgröße zum Speicherka- • Aus HistoROM ist verfügbar. nal zuordnen. • Massefluss • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss •...
  • Seite 148: Diagnose Und Störungsbehebung

    Diagnose und Störungsbehebung Proline Promass X 500 HART Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen . schild überein.
  • Seite 149 Proline Promass X 500 HART Diagnose und Störungsbehebung Zu Ausgangssignalen Fehler Mögliche Ursachen Behebung Signalausgabe außerhalb des gülti- Hauptelektronikmodul ist defekt. Ersatzteil bestellen →  172. gen Bereichs Signalausgabe außerhalb des gülti- Hauptelektronikmodul ist defekt. Ersatzteil bestellen →  172.
  • Seite 150: Diagnoseinformation Via Leuchtdioden

    Diagnose und Störungsbehebung Proline Promass X 500 HART Fehler Mögliche Ursachen Behebung Keine oder instabile Netzwerkver- WLAN-Netzwerk schwach. • Bediengerät außerhalb Emp- bindung fangsbereich: Netzstatus auf Bediengerät prüfen. • Zur Verbesserung der Netzwerk- leistung: Externe WLAN- Antenne verwenden. Parallele WLAN- und Ethernet- •...
  • Seite 151 Proline Promass X 500 HART Diagnose und Störungsbehebung A0029689 Versorgungsspannung Gerätestatus Nicht verwendet Kommunikation Serviceschnittstelle (CDI) aktiv 1. Gehäusedeckel öffnen. 2. Anzeigemodul entfernen. 3. Klemmenabdeckung hochklappen. Farbe Bedeutung Versorgungsspannung Grün Versorgungsspannung ist ok Versorgungsspannung ist aus oder zu niedrig Gerätestatus Grün...
  • Seite 152: Anschlussgehäuse Messaufnehmer

    Diagnose und Störungsbehebung Proline Promass X 500 HART 1 2 3 4 5 A0029629 Versorgungsspannung Gerätestatus Nicht verwendet Kommunikation Serviceschnittstelle (CDI) aktiv Farbe Bedeutung Versorgungsspannung Grün Versorgungsspannung ist ok Versorgungsspannung ist aus oder zu niedrig Gerätestatus Fehler Rot blinkend Warnung Nicht verwendet –...
  • Seite 153 Proline Promass X 500 HART Diagnose und Störungsbehebung Farbe Bedeutung Rot blinkend Warnung Versorgungsspannung Grün Versorgungsspannung ist ok Versorgungsspannung ist aus oder zu niedrig Endress+Hauser...
  • Seite 154: Diagnoseinformation Auf Vor-Ort-Anzeige

    Diagnose und Störungsbehebung Proline Promass X 500 HART 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
  • Seite 155: Diagnoseinformation

    Proline Promass X 500 HART Diagnose und Störungsbehebung Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung Die Messung wird fortgesetzt. Die Signalausgänge und Summenzähler werden nicht beein- flusst.
  • Seite 156: Behebungsmaßnahmen Aufrufen

    Diagnose und Störungsbehebung Proline Promass X 500 HART 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung (ID:203) S801 0d00h02m25s Spannung erhöhen...
  • Seite 157: Behebungsmaßnahmen Aufrufen

    Proline Promass X 500 HART Diagnose und Störungsbehebung A0031056 Statusbereich mit Statussignal Diagnoseinformation →  155 Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter • Via Untermenü →  165 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren.
  • Seite 158: Diagnoseinformation In Fieldcare Oder Devicecare

    Diagnose und Störungsbehebung Proline Promass X 500 HART 12.5 Diagnoseinformation in FieldCare oder DeviceCare 12.5.1 Diagnosemöglichkeiten Störungen, die das Messgerät erkennt, werden im Bedientool nach dem Verbindungsauf- bau auf der Startseite angezeigt. Xxxxxx/…/…/ Gerätename: Xxxxxxx kg/h Massefluss: 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34...
  • Seite 159: Behebungsmaßnahmen Aufrufen

    Proline Promass X 500 HART Diagnose und Störungsbehebung 12.5.2 Behebungsmaßnahmen aufrufen Um Störungen schnell beseitigen zu können, stehen zu jedem Diagnoseereignis Behe- bungsmaßnahmen zur Verfügung: • Auf der Startseite Behebungsmaßnahmen werden unterhalb der Diagnoseinformation in einem separaten Feld angezeigt. • Im Menü Diagnose Behebungsmaßnahmen sind im Arbeitsbereich der Bedienoberfläche abrufbar.
  • Seite 160: Übersicht Zu Diagnoseinformationen

    Diagnose und Störungsbehebung Proline Promass X 500 HART Zur Verfügung stehende Statussignale Konfiguration nach HART 7 Spezifikation (Condensed Status), gemäß NAMUR NE107. Symbol Bedeutung Ausfall Es liegt ein Gerätefehler vor. Der Messwert ist nicht mehr gültig. A0013956 Funktionskontrolle Das Gerät befindet sich im Service-Modus (z.B. während einer Simulation).
  • Seite 161 Proline Promass X 500 HART Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussig- Diagnose- nummer verhalten [ab Werk] [ab Werk] Speicherinhalt 1. Gerät neu starten Alarm 2. Sicherung des HistoROM S-DAT wiederherstellen (Parameter ' G erät zurücksetzen' ) 3. HistoROM S-DAT ersetzen Sensorsignal asymmetrisch 1.
  • Seite 162 Diagnose und Störungsbehebung Proline Promass X 500 HART Diagnose- Kurztext Behebungsmaßnahmen Statussig- Diagnose- nummer verhalten [ab Werk] [ab Werk] Sensorelektronik (ISEM) 1. Daten übertragen oder Gerät rück- Alarm fehlerhaft setzen 2. Service kontaktieren Sensorelektronik (ISEM) 1. Gerät neu starten Warning fehlerhaft 2.
  • Seite 163 Proline Promass X 500 HART Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussig- Diagnose- nummer verhalten [ab Werk] [ab Werk] Simulation Stromausgang Simulation ausschalten Warning 1…n Simulation Frequenzaus- Simulation Frequenzausgang ausschal- Warning gang 1…n Simulation Impulsausgang Simulation Impulsausgang ausschalten C Warning 1…n...
  • Seite 164: Anstehende Diagnoseereignisse

    Diagnose und Störungsbehebung Proline Promass X 500 HART Diagnose- Kurztext Behebungsmaßnahmen Statussig- Diagnose- nummer verhalten [ab Werk] [ab Werk] Messrohr nur z.T. gefüllt 1. Prozess auf Gas prüfen Warning 2. Überwachungsgrenzen prüfen Eingangssignal 1. I/O-Konfiguration prüfen Alarm 2. Externes Gerät oder Prozessdruck prüfen...
  • Seite 165: Diagnoseliste

    Proline Promass X 500 HART Diagnose und Störungsbehebung Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Aktuelle Diagnose Ein Diagnoseereignis ist aufgetreten. Zeigt das aktuell aufgetretene Diagno- Symbol für Diagnoseverhal- seereignis mit seiner Diagnoseinforma- ten, Diagnosecode und tion. Kurztext.  Wenn mehrere Meldungen gleichzeitig auftreten, wird die Meldung mit der höchsten Priori-...
  • Seite 166: Informationsereignis : Auftreten Des Ereignisses

    Diagnose und Störungsbehebung Proline Promass X 500 HART / ../Ereignisliste I1091 Konfig. geändert I1157 Speicher.Ereig. 0d01h19m10s F311 Elektr.fehler A0014008-DE  40 Am Beispiel der Vor-Ort-Anzeige • Max. 20 Ereignismeldungen können chronologisch angezeigt werden. • Wenn im Gerät das Anwendungspaket Extended HistoROM (Bestelloption) freigeschal- tet ist, kann die Ereignisliste bis zu 100 Meldungseinträge umfassen.
  • Seite 167 Proline Promass X 500 HART Diagnose und Störungsbehebung Informationsereignis Ereignistext I1092 Integriertes HistoROM gelöscht I1111 Dichteabgleichfehler I1137 Elektronik getauscht I1151 Historie rückgesetzt I1155 Elektroniktemperatur rückgesetzt I1156 Speicherfehler Trendblock I1157 Speicherfehler Ereignisliste I1184 Anzeige angeschlossen I1209 Dichteabgleich ok I1221 Fehler bei Nullpunktabgleich...
  • Seite 168: 12.11 Messgerät Zurücksetzen

    Diagnose und Störungsbehebung Proline Promass X 500 HART Informationsereignis Ereignistext I1624 Alle Summenzähler zurücksetzen I1625 Schreibschutz aktiviert I1626 Schreibschutz deaktiviert I1627 Webserver-Login erfolgreich I1628 Anzeigen-Login erfolgreich I1629 CDI-Login erfolgreich I1631 Webserverzugriff geändert I1632 Anzeigen-Login fehlgeschlagen I1633 CDI-Login fehlgeschlagen I1634 Parameter-Werkseinstellung rückgesetzt I1635 Parameter-Ausliefungszustand rückgesetzt...
  • Seite 169 Proline Promass X 500 HART Diagnose und Störungsbehebung Navigation Menü "Diagnose" → Geräteinformation ‣ Geräteinformation →  169 Messstellenbezeichnung →  169 Seriennummer Firmwareversion →  169 Gerätename →  169 Bestellcode →  169 Erweiterter Bestellcode 1 →  170 Erweiterter Bestellcode 2 →...
  • Seite 170: 12.13 Firmware-Historie

    Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Downloads • Folgende Details angeben: – Produktwurzel: z.B. 8E5B –...
  • Seite 171: Wartung

    Bei der Außenreinigung von Messgeräten darauf achten, dass das verwendete Reinigungs- mittel die Gehäuseoberfläche und Dichtungen nicht angreift. 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
  • Seite 172: Reparatur

    • Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
  • Seite 173: Entsorgung

    Proline Promass X 500 HART Reparatur 14.5 Entsorgung 14.5.1 Messgerät demontieren 1. Gerät ausschalten. WARNUNG Personengefährdung durch Prozessbedingungen! ‣ Auf gefährliche Prozessbedingungen wie Druck im Messgerät, hohe Temperaturen oder aggressive Messstoffe achten. 2. Die Montage- und Anschlussschritte aus den Kapiteln "Messgerät montieren" und "Messgerät anschließen"...
  • Seite 174: Zubehör

    Zubehör Proline Promass X 500 HART Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
  • Seite 175: Zum Messaufnehmer

    Heizmantel Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen. Bei Verwendung von Öl als Heizmedium ist mit Endress+Hauser Rück- sprache zu halten. 15.2 Kommunikationsspezifisches Zubehör Zubehör...
  • Seite 176: Systemkomponenten

    Sie bei deren Verwaltung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.  Zu Einzelheiten: Betriebsanleitung BA00027S und BA00059S DeviceCare Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten.  Zu Einzelheiten: Innovation-Broschüre IN01047S 15.4 Systemkomponenten Zubehör...
  • Seite 177: Technische Daten

    Proline Promass X 500 HART Technische Daten Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten und Gasen bestimmt. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen. Um den einwandfreien Zustand des Geräts für die Betriebszeit zu gewährleisten: Gerät nur für Messstoffe einsetzen, gegen welche die prozessberührenden Materialien hinreichend...
  • Seite 178: Eingang

    Technische Daten Proline Promass X 500 HART 16.3 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereiche für Flüssigkeiten Messbereich-Endwerte  ... min(F) max(F) [mm] [in] [t/h] [tn. sh./h] 0…4 100...
  • Seite 179 Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Ver- wendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...
  • Seite 180 Technische Daten Proline Promass X 500 HART Eingangssignalpegel • Low-Signal (tief): DC –3…+5 V • High-Signal (hoch): DC 12…30 V Zuordenbare Funktionen • Aus • Die einzelnen Summenzähler separat zurücksetzen • Alle Summenzähler zurücksetzen • Messwertunterdrückung Endress+Hauser...
  • Seite 181: Ausgang

    Proline Promass X 500 HART Technische Daten 16.4 Ausgang Ausgangssignal Stromausgang HART Stromausgang 4…20 mA HART Strombereich Wahlweise einstellbar: 4…20 mA (aktiv/passiv) Leerlaufspannung DC 28,8 V (aktiv) Maximale Eingangsspan- DC 30 V (passiv) nung Bürde 250…700 Ω Auflösung 0,38 µA Dämpfung...
  • Seite 182 Technische Daten Proline Promass X 500 HART Spannungsabfall Bei 22,5 mA: ≤ DC 2 V Impulsausgang Maximale Eingangswerte DC 30 V, 250 mA (passiv) Maximaler Ausgangs- 22,5 mA (aktiv) strom Leerlaufspannung DC 28,8 V (aktiv) Impulsbreite Einstellbar: 0,05…2 000 ms...
  • Seite 183: Relaisausgang

    Proline Promass X 500 HART Technische Daten Doppelimpulsausgang Funktion Doppelimpuls Ausführung Open-Collector Wahlweise einstellbar: • Aktiv • Passiv Maximale Eingangswerte DC 30 V, 250 mA (passiv) Leerlaufspannung DC 28,8 V (aktiv) Spannungsabfall Bei 22,5 mA: ≤ DC 2 V Ausgangsfrequenz Einstellbar: 0…1 000 Hz...
  • Seite 184: Ausfallsignal

    Technische Daten Proline Promass X 500 HART Für die Zuordnung stehen folgende Ein- und Ausgänge zur Verfügung: • Stromausgang wählbar: 4…20 mA (aktiv), 0/4…20 mA (passiv) • Impuls-/Frequenz-/Schaltausgang • Stromeingang wählbar: 4…20 mA (aktiv), 0/4…20 mA (passiv) • Statuseingang Die technischen Werte entsprechen denen in diesem Kapitel beschriebenen Ein- und Aus- gängen.
  • Seite 185: Vor-Ort-Anzeige

    Proline Promass X 500 HART Technische Daten Vor-Ort-Anzeige Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Hintergrundbeleuchtung Rote Farbbeleuchtung signalisiert Gerätefehler. Statussignal gemäß NAMUR-Empfehlung NE 107 Schnittstelle/Protokoll • Via digitale Kommunikation: HART-Protokoll • Via Serviceschnittstelle Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen...
  • Seite 186: Energieversorgung

    Technische Daten Proline Promass X 500 HART Dynamische Variablen Auslesen der Dynamischen Variablen: HART Kommando 3 Die Messgrößen können den dynamischen Variablen frei zugeordnet werden. Messgrößen für PV (Erste dynamische Variable) • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte •...
  • Seite 187: Leistungsmerkmale

    Proline Promass X 500 HART Technische Daten Stromaufnahme Messumformer • Max. 400 mA (24 V) • Max. 200 mA (110 V, 50/60 Hz; 230 V, 50/60 Hz) Versorgungsausfall • Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen. • Konfiguration bleibt im steckbaren Datenspeicher (HistoROM DAT) erhalten.
  • Seite 188: Nullpunktstabilität

    Technische Daten Proline Promass X 500 HART Dichte (Flüssigkeiten) Unter Standarddichte- Wide-Range- 2) 3) Referenzbedingungen kalibrierung Dichtespezifikation [g/cm³] [g/cm³] [g/cm³] ±0,0005 ±0,01 ±0,001 Gültig über den gesamten Temperatur- und Dichtebereich Gültiger Bereich für Sonderdichtekalibrierung: 0…2 g/cm³, +5…+80 °C (+41…+176 °F) Bestellmerkmal "Anwendungspaket", Option EF "Sonderdichte"...
  • Seite 189: Grund-Wiederholbarkeit

    Proline Promass X 500 HART Technische Daten Impuls-/Frequenzausgang v.M. = vom Messwert Genauigkeit Max. ±50 ppm v.M. (über den kompletten Umgebungstemperaturbereich) Wiederholbarkeit v.M. = vom Messwert; 1 g/cm = 1 kg/l; T = Messstofftemperatur Grund-Wiederholbarkeit Masse- und Volumenfluss (Flüssigkeiten) ±0,025 % v.M. (PremiumCal, für Massefluss) ±0,05 % v.M.
  • Seite 190: Berechnung Der Maximalen Messabweichung In Abhängigkeit Von Der Durchflussrate

    Technische Daten Proline Promass X 500 HART [kg/m ] [°C] 40 80 120 160 200 240 280 320 360 400 [°F] -40 0 A0016613 Felddichtabgleich, Beispiel bei +20 °C (+68 °F) Sonderdichtekalibrierung Temperatur ±0,005 · T °C (± 0,005 · (T – 32) °F)
  • Seite 191: Montage

    Proline Promass X 500 HART Technische Daten Beispiel maximale Messabweichung E [%] 100 Q [%] A0028808 Error: maximale Messabweichung in % v.M. (Beispiel mit PremiumCal) Durchflussrate in % 16.7 Montage Kapitel "Montagebedingungen" →  22 16.8 Umgebung Umgebungstemperaturbe- →  24...
  • Seite 192: Prozess

    Technische Daten Proline Promass X 500 HART Schockfestigkeit Schock halbsinus in Anlehnung an IEC 60068-2-27 6 ms 30 g Stoßfestigkeit Stoß durch raue Handhabung in Anlehnung an IEC 60068-2-31 Elektromagnetische Ver- Nach IEC/EN 61326 und NAMUR-Empfehlung 21 (NE 21) träglichkeit (EMV) Details sind aus der Konformitätserklärung ersichtlich.
  • Seite 193 Proline Promass X 500 HART Technische Daten Nachfolgende Nenndruck-Werte gelten nur für vollverschweisste Messaufnehmergehäuse und/oder für Geräte mit verschlossenen Spülanschlüssen (nicht geöffnet/wie ab Werk ausgeliefert). Nenndruck in Anlehnung an ASME BPVC. Nenndruck Schutzbehälter Berstdruck Schutzbehälter (ausgelegt mit einem Sicher- heitsfaktor ≥ 4)
  • Seite 194: 16.10 Konstruktiver Aufbau

    Technische Daten Proline Promass X 500 HART Druckverlust Zur Berechnung des Druckverlusts: Produktauswahlhilfe Applicator →  175 Systemdruck →  24 16.10 Konstruktiver Aufbau Bauform, Maße Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau"...
  • Seite 195 Proline Promass X 500 HART Technische Daten Fensterwerkstoff Bestellmerkmal "Messumformergehäuse": • Option A "Alu, beschichtet": Glas • Option D "Polycarbonat": Kunststoff • Option L "Guss, rostfrei": Glas Anschlussgehäuse Messaufnehmer Bestellmerkmal "Sensor Anschlussgehäuse": Option L "Guss, rostfrei": 1.4409 (CF3M) ähnlich zu 316L Kabeleinführungen/-verschraubungen...
  • Seite 196 Technische Daten Proline Promass X 500 HART Verbindungskabel Messaufnehmer - Messumformer Proline 500 • Standardkabel: PVC-Kabel mit Kupferschirm • Verstärktes Kabel: PVC-Kabel mit Kupferschirm und zusätzlichem Stahldraht-Geflecht- mantel Messaufnehmergehäuse • Säuren- und laugenbeständige Außenoberfläche • Rostfreier Stahl, 1.4404 (316L) Messrohre Rostfreier Stahl, 1.4404 (316/316L);...
  • Seite 197: 16.11 Bedienbarkeit

    Proline Promass X 500 HART Technische Daten 16.11 Bedienbarkeit Sprachen Bedienung in folgenden Landessprachen möglich: • Via Vor-Ort-Bedienung Englisch, Deutsch, Französisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Pol- nisch, Russisch, Türkisch, Chinesisch, Japanisch, Koreanisch, Arabisch, Bahasa (Indone- sisch), Thai, Vietnamesisch, Tschechisch, Schwedisch •...
  • Seite 198: Unterstützte Bedientools

    Technische Daten Proline Promass X 500 HART Serviceschnittstelle →  78 Unterstützte Bedientools Für den lokalen Zugriff oder den Fernzugriff auf das Messgerät können verschiedene Bedientools verwendet werden. Abhängig vom verwendeten Bedientool kann der Zugriff mithilfe von unterschiedlichen Bediengeräten und via verschiedene Schnittstellen erfol- gen.
  • Seite 199: Zusatzinformationen Speicherkonzept

    Proline Promass X 500 HART Technische Daten – Export der Parametereinstellungen (.csv-Datei, Dokumentation der Konfiguration der Messstelle erstellen) – Export des Verifikationsprotokolls Heartbeat (PDF-Datei, nur mit dem Anwendungspa- ket "Heartbeat Verification" verfügbar) – Flashen der Firmware-Version für z.B. Upgrade der Geräte-Firmware HistoROM Das Messgerät verfügt über ein HistoROM Datenmanagement.
  • Seite 200: 16.12 Zertifikate Und Zulassungen

    Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformi- tätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. C-Tick Zeichen Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)".
  • Seite 201 (Interoperabilität) Druckgerätezulassung • Mit der Kennzeichnung PED/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforde- rungen" des Anhangs I der Druckgeräterichtlinie 2014/68/EU. • Geräte ohne diese Kennzeichnung (ohne PED) sind nach guter Ingenieurspraxis ausge- legt und hergestellt.
  • Seite 202: 16.13 Anwendungspakete

    Um die Funktionalität des Geräts je nach Bedarf zu erweitern, sind für das Gerät verschie- dene Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser...
  • Seite 203: Heartbeat Technology

    Proline Promass X 500 HART Technische Daten Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com. Detaillierte Angaben zu den Anwendungspaketen: Sonderdokumentation zum Gerät Diagnosefunktionalitäten Paket Beschreibung Extended HistoROM Umfasst Erweiterungen bezüglich Ereignislogbuch und Freischaltung des Mess- wertspeichers.
  • Seite 204: 16.14 Zubehör

    16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Standarddokumentation Kurzanleitung Teil 1 von 2 Messaufnehmer Messgerät...
  • Seite 205 Proline Promass X 500 HART Technische Daten Sonderdokumentation Inhalt Dokumentationscode Angaben zur Druckgeräterichtlinie SD01614D Handbuch zur Funktionalen Sicherheit SD01729D Webserver SD01666D Heartbeat Technology SD01643D Konzentrationsmessung SD01645D Eichpflichtiger Verkehr SD01690D Einbauanleitung Inhalt Dokumentationscode  Einbauanleitung für Ersatzteilsets Überblick zum bestellbaren Zubehör →  174...
  • Seite 206: Stichwortverzeichnis

    Auslösedruck ......193 Messstoffdruck ......190 Endress+Hauser...
