Montage
18
3.4

Einbau

3.4.1 Montagewerkzeuge
Außer Werkzeug für die Flanschmontage benötigen Sie folgendes Werkzeug:
• Für das Drehen des Gehäuses einen Innensechskantschlüssel 4 mm.
3.4.2 Einbau frei im Tank

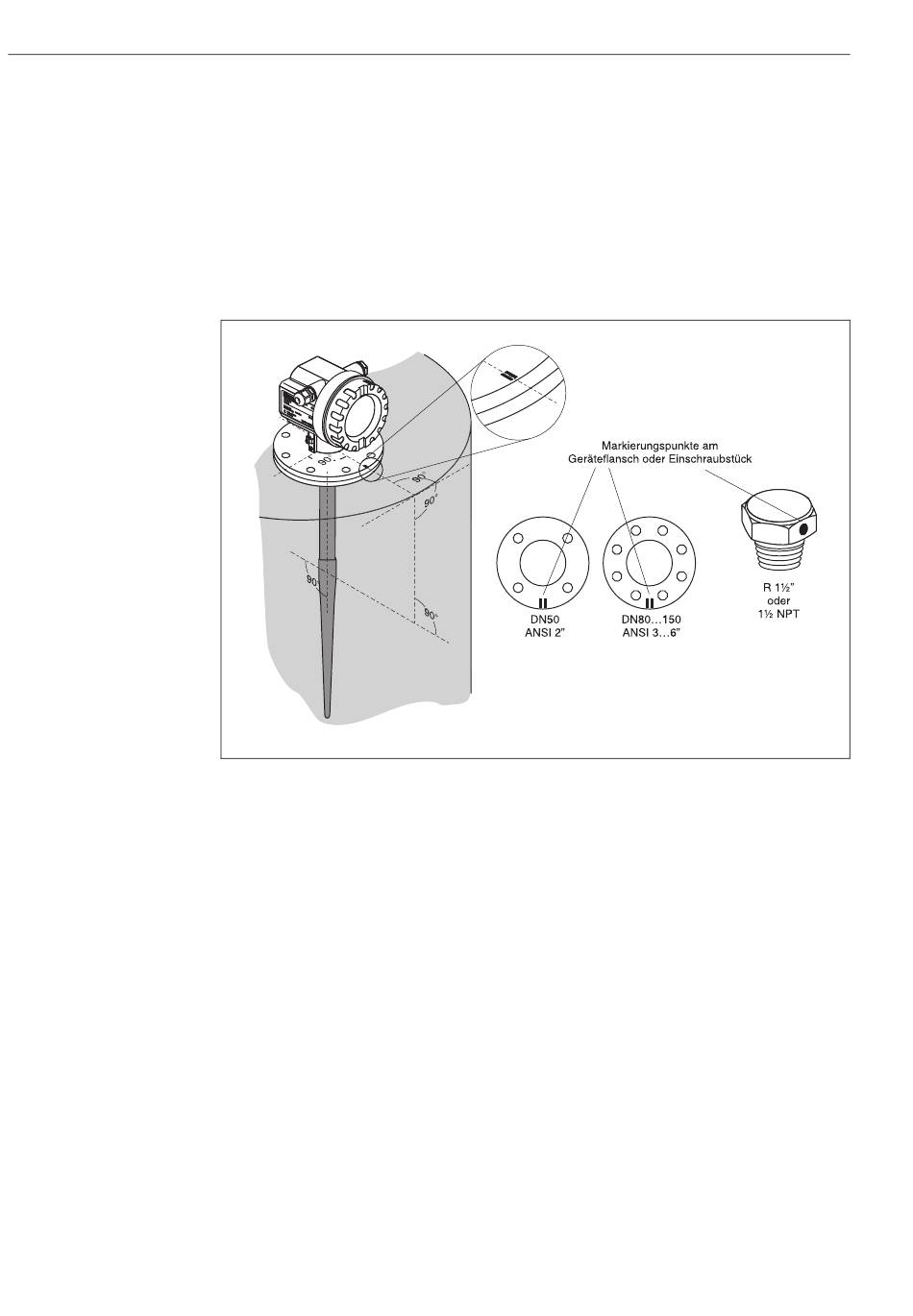

Optimale Einbauposition
Standardeinbau
Bei Einbau frei im Tank beachten Sie bitte die Projektierungshinweise auf Seite 14 und
folgende Punkte:
• Markierung zur Tankwand ausgerichtet.
• Bei Flanschen befindet sich die Markierung immer genau in der Mitte zwischen zwei
Flanschbohrungen.
• Nach der Montage kann das Gehäuse um 350° gedreht werden, um den Zugang zur
Anzeige und zum Anschlussraum zu erleichtern.
• Der inaktiver Teil der Stabantenne muss aus dem Stutzen ragen.
• Stabantenne senkrecht.
Micropilot M FMR 231 mit HART/4...20 mA
L00-FMR231xx-17-00-00-de-001
