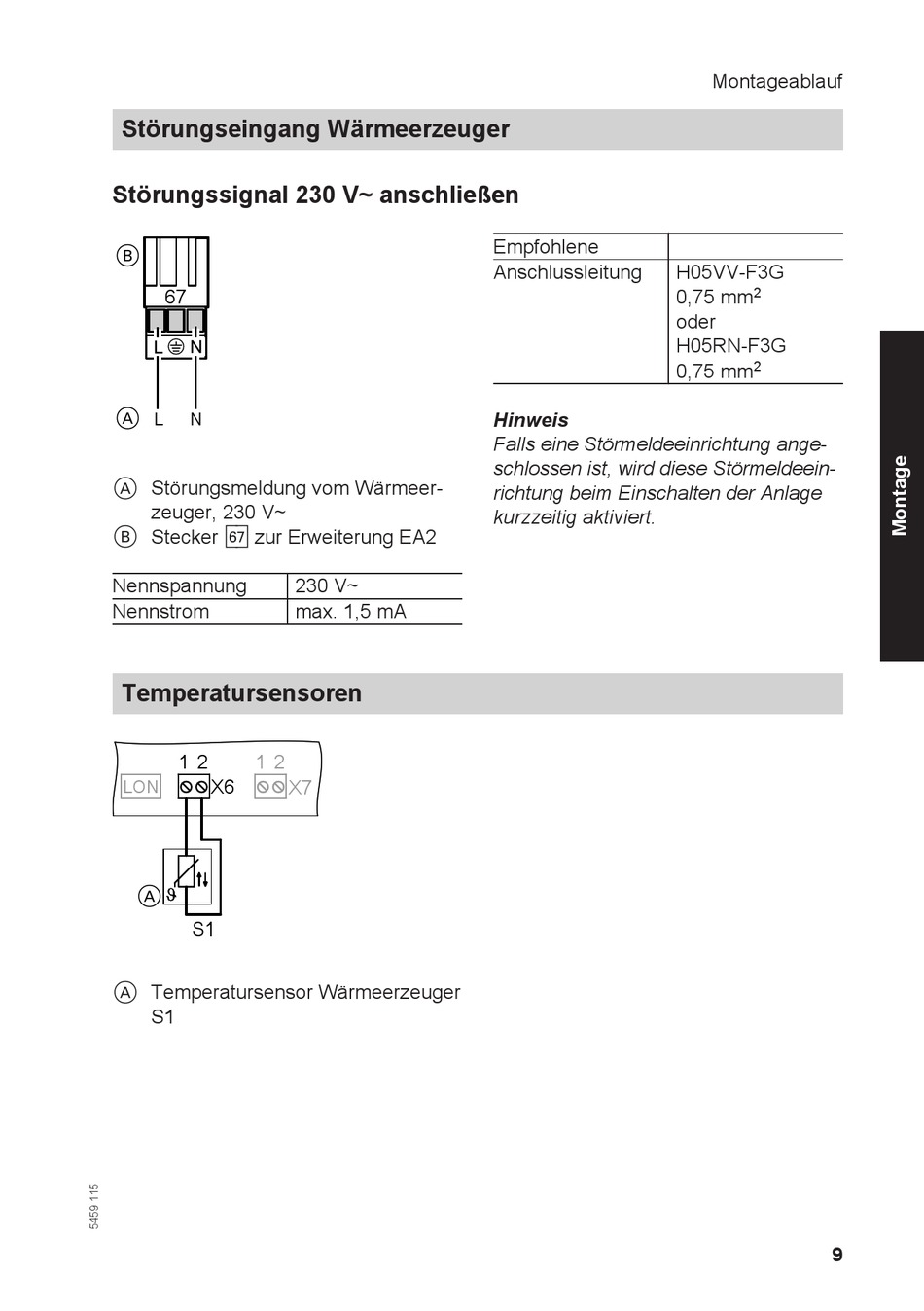

Störungseingang Wärmeerzeuger
Störungssignal 230 V~ anschließen
B
67
A L N
A Störungsmeldung vom Wärmeer-
zeuger, 230 V~
B Stecker hJ zur Erweiterung EA2
Nennspannung
Nennstrom

Temperatursensoren

1 2 1 2
X6
LON
A
S1
A Temperatursensor Wärmeerzeuger
S1
230 V~
max. 1,5 mA
X7
Empfohlene
Anschlussleitung
Hinweis
Falls eine Störmeldeeinrichtung ange-
schlossen ist, wird diese Störmeldeein-
richtung beim Einschalten der Anlage
kurzzeitig aktiviert.
Montageablauf
H05VV-F3G
2
0,75 mm
oder
H05RN-F3G
2
0,75 mm
9
