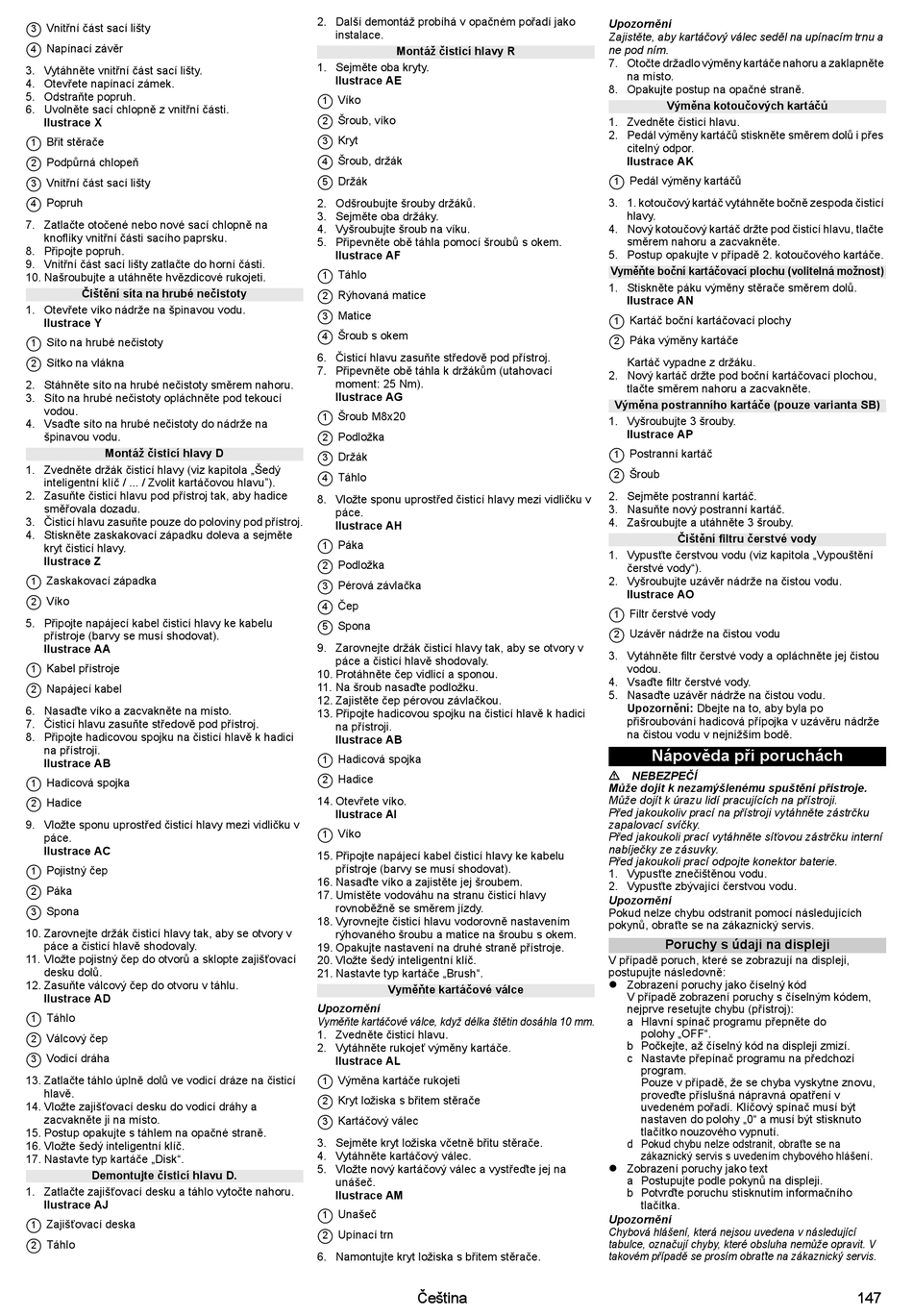

Vnitřní část sací lišty
3
Napínací závěr
4
3. Vytáhněte vnitřní část sací lišty.
4. Otevřete napínací zámek.
5. Odstraňte popruh.
6. Uvolněte sací chlopně z vnitřní části.
Ilustrace X
Břit stěrače
1
Podpůrná chlopeň
2
Vnitřní část sací lišty
3
Popruh
4
7. Zatlačte otočené nebo nové sací chlopně na
knoflíky vnitřní části sacího paprsku.
8. Připojte popruh.
9. Vnitřní část sací lišty zatlačte do horní části.
10. Našroubujte a utáhněte hvězdicové rukojeti.
Čištění síta na hrubé nečistoty
1. Otevřete víko nádrže na špinavou vodu.
Ilustrace Y
Síto na hrubé nečistoty
1
Sítko na vlákna
2
2. Stáhněte síto na hrubé nečistoty směrem nahoru.
3. Síto na hrubé nečistoty opláchněte pod tekoucí
vodou.
4. Vsaďte síto na hrubé nečistoty do nádrže na
špinavou vodu.
Montáž čisticí hlavy D
1. Zvedněte držák čisticí hlavy (viz kapitola „Šedý
inteligentní klíč / ... / Zvolit kartáčovou hlavu").
2. Zasuňte čisticí hlavu pod přístroj tak, aby hadice
směřovala dozadu.
3. Čisticí hlavu zasuňte pouze do poloviny pod přístroj.
4. Stiskněte zaskakovací západku doleva a sejměte
kryt čisticí hlavy.
Ilustrace Z
Zaskakovací západka
1
Víko
2
5. Připojte napájecí kabel čisticí hlavy ke kabelu
přístroje (barvy se musí shodovat).
Ilustrace AA
Kabel přístroje
1
Napájecí kabel
2
6. Nasaďte víko a zacvakněte na místo.
7. Čisticí hlavu zasuňte středově pod přístroj.
8. Připojte hadicovou spojku na čisticí hlavě k hadici
na přístroji.
Ilustrace AB
Hadicová spojka
1
Hadice
2
9. Vložte sponu uprostřed čisticí hlavy mezi vidličku v
páce.
Ilustrace AC
Pojistný čep
1
Páka
2
Spona
3
10. Zarovnejte držák čisticí hlavy tak, aby se otvory v
páce a čisticí hlavě shodovaly.
11. Vložte pojistný čep do otvorů a sklopte zajišťovací
desku dolů.
12. Zasuňte válcový čep do otvoru v táhlu.
Ilustrace AD
Táhlo
1
Válcový čep
2
Vodicí dráha
3
13. Zatlačte táhlo úplně dolů ve vodicí dráze na čisticí
hlavě.
14. Vložte zajišťovací desku do vodicí dráhy a
zacvakněte ji na místo.
15. Postup opakujte s táhlem na opačné straně.
16. Vložte šedý inteligentní klíč.
17. Nastavte typ kartáče „Disk".
Demontujte čisticí hlavu D.
1. Zatlačte zajišťovací desku a táhlo vytočte nahoru.
Ilustrace AJ
Zajišťovací deska
1
Táhlo
2
2. Další demontáž probíhá v opačném pořadí jako
instalace.
Montáž čisticí hlavy R
1. Sejměte oba kryty.
Ilustrace AE
Víko
1
Šroub, víko
2
Kryt
3
Šroub, držák
4
Držák
5
2. Odšroubujte šrouby držáků.
3. Sejměte oba držáky.
4. Vyšroubujte šroub na víku.
5. Připevněte obě táhla pomocí šroubů s okem.
Ilustrace AF
Táhlo
1
Rýhovaná matice
2
Matice
3
Šroub s okem
4
6. Čisticí hlavu zasuňte středově pod přístroj.
7. Připevněte obě táhla k držákům (utahovací
moment: 25 Nm).
Ilustrace AG
Šroub M8x20
1
Podložka
2
Držák
3
Táhlo
4
8. Vložte sponu uprostřed čisticí hlavy mezi vidličku v
páce.
Ilustrace AH
Páka
1
Podložka
2
Pérová závlačka
3
Čep
4
Spona
5
9. Zarovnejte držák čisticí hlavy tak, aby se otvory v
páce a čisticí hlavě shodovaly.
10. Protáhněte čep vidlicí a sponou.
11. Na šroub nasaďte podložku.
12. Zajistěte čep pérovou závlačkou.
13. Připojte hadicovou spojku na čisticí hlavě k hadici
na přístroji.
Ilustrace AB
Hadicová spojka
1
Hadice
2
14. Otevřete víko.
Ilustrace AI
Víko
1
15. Připojte napájecí kabel čisticí hlavy ke kabelu
přístroje (barvy se musí shodovat).
16. Nasaďte víko a zajistěte jej šroubem.
17. Umístěte vodováhu na stranu čisticí hlavy
rovnoběžně se směrem jízdy.
18. Vyrovnejte čisticí hlavu vodorovně nastavením
rýhovaného šroubu a matice na šroubu s okem.
19. Opakujte nastavení na druhé straně přístroje.
20. Vložte šedý inteligentní klíč.
21. Nastavte typ kartáče „Brush".
Vyměňte kartáčové válce
Upozornění
Vyměňte kartáčové válce, když délka štětin dosáhla 10 mm.
1. Zvedněte čisticí hlavu.
2. Vytáhněte rukojeť výměny kartáče.
Ilustrace AL
Výměna kartáče rukojeti
1
Kryt ložiska s břitem stěrače
2
Kartáčový válec
3
3. Sejměte kryt ložiska včetně břitu stěrače.
4. Vytáhněte kartáčový válec.
5. Vložte nový kartáčový válec a vystřeďte jej na
unášeč.
Ilustrace AM
Unašeč
1
Upínací trn
2
6. Namontujte kryt ložiska s břitem stěrače.
Čeština
Upozornění
Zajistěte, aby kartáčový válec seděl na upínacím trnu a
ne pod ním.
7. Otočte držadlo výměny kartáče nahoru a zaklapněte
na místo.
8. Opakujte postup na opačné straně.
Výměna kotoučových kartáčů
1. Zvedněte čisticí hlavu.
2. Pedál výměny kartáčů stiskněte směrem dolů i přes
citelný odpor.
Ilustrace AK
Pedál výměny kartáčů
1
3. 1. kotoučový kartáč vytáhněte bočně zespoda čisticí
hlavy.
4. Nový kotoučový kartáč držte pod čisticí hlavu, tlačte
směrem nahoru a zacvakněte.
5. Postup opakujte v případě 2. kotoučového kartáče.
Vyměňte boční kartáčovací plochu (volitelná možnost)
1. Stiskněte páku výměny stěrače směrem dolů.
Ilustrace AN
Kartáč boční kartáčovací plochy
1
Páka výměny kartáče
2
Kartáč vypadne z držáku.
2. Nový kartáč držte pod boční kartáčovací plochou,
tlačte směrem nahoru a zacvakněte.
Výměna postranního kartáče (pouze varianta SB)
1. Vyšroubujte 3 šrouby.
Ilustrace AP
Postranní kartáč
1
Šroub
2
2. Sejměte postranní kartáč.
3. Nasuňte nový postranní kartáč.
4. Zašroubujte a utáhněte 3 šrouby.
Čištění filtru čerstvé vody
1. Vypusťte čerstvou vodu (viz kapitola „Vypouštění
čerstvé vody").
2. Vyšroubujte uzávěr nádrže na čistou vodu.
Ilustrace AO
Filtr čerstvé vody
1
Uzávěr nádrže na čistou vodu
2
3. Vytáhněte filtr čerstvé vody a opláchněte jej čistou
vodou.
4. Vsaďte filtr čerstvé vody.
5. Nasaďte uzávěr nádrže na čistou vodu.
Upozornění: Dbejte na to, aby byla po
přišroubování hadicová přípojka v uzávěru nádrže
na čistou vodu v nejnižším bodě.
Nápověda při poruchách
NEBEZPEČÍ
Může dojít k nezamýšlenému spuštění přístroje.
Může dojít k úrazu lidí pracujících na přístroji.
Před jakoukoliv prací na přístroji vytáhněte zástrčku
zapalovací svíčky.
Před jakoukoli prací vytáhněte síťovou zástrčku interní
nabíječky ze zásuvky.
Před jakoukoli prací odpojte konektor baterie.
1. Vypusťte znečištěnou vodu.
2. Vypusťte zbývající čerstvou vodu.
Upozornění
Pokud nelze chybu odstranit pomocí následujících
pokynů, obraťte se na zákaznický servis.
Poruchy s údaji na displeji
V případě poruch, které se zobrazují na displeji,
postupujte následovně:
 Zobrazení poruchy jako číselný kód
V případě zobrazení poruchy s číselným kódem,
nejprve resetujte chybu (přístroj):
a Hlavní spínač programu přepněte do
polohy „OFF".
b Počkejte, až číselný kód na displeji zmizí.
c Nastavte přepínač programu na předchozí
program.
Pouze v případě, že se chyba vyskytne znovu,
proveďte příslušná nápravná opatření v
uvedeném pořadí. Klíčový spínač musí být
nastaven do polohy „0" a musí být stisknuto
tlačítko nouzového vypnutí.
d Pokud chybu nelze odstranit, obraťte se na
zákaznický servis s uvedením chybového hlášení.
 Zobrazení poruchy jako text
a Postupujte podle pokynů na displeji.
b Potvrďte poruchu stisknutím informačního
tlačítka.
Upozornění
Chybová hlášení, která nejsou uvedena v následující
tabulce, označují chyby, které obsluha nemůže opravit. V
takovém případě se prosím obraťte na zákaznický servis.
