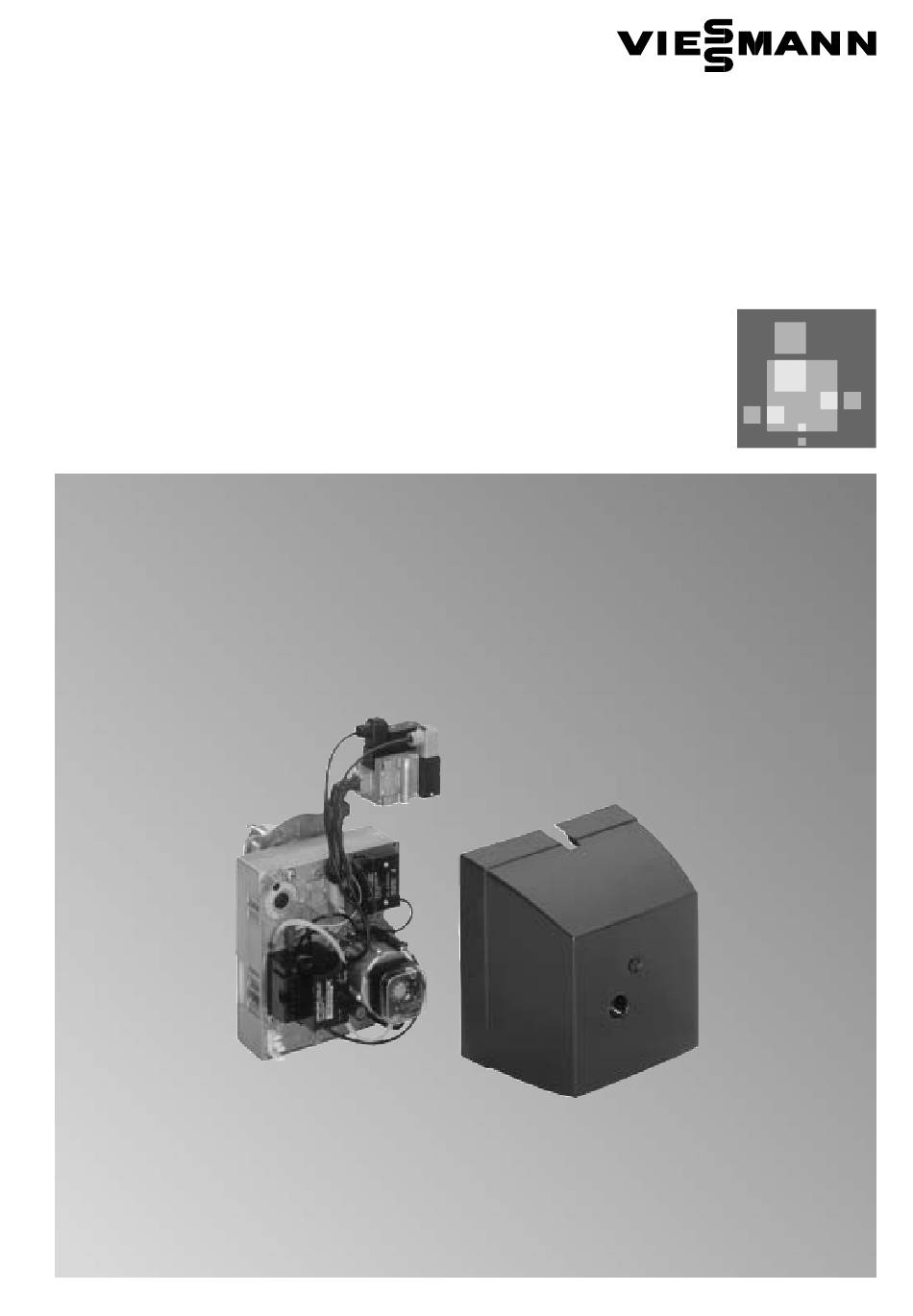

- Seite 1 Serviceanleitung für die Fachkraft Vitoflame 200 Gas−Gebläsebrenner (Typ VGA) für Vitola und Vitorond 200 Nenn−Wärmeleistung 15 bis 63 kW Gültigkeitshinweise siehe Seite 2. VITOFLAME 200 5681 459 3/2002 Ablagehinweis: Servicemappe...
-
Seite 2: Allgemeine Informationen
Allgemeine Informationen Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszu− schließen. Arbeiten am Gerät Arbeiten an Gasinstallationen Einweisung des Anlagenbetreibers Montage, Erstinbetriebnahme, War dürfen nur von einem Installateur Der Ersteller der Anlage hat dem tung und Reparaturen müssen von vorgenommen werden, der vom Betreiber der Anlage die Bedienungs... -
Seite 3: Inhaltsverzeichnis
Inhalt Seite Allgemeine Informationen Sicherheitshinweise ..................Gültigkeitshinweise . - Seite 4 Erstinbetriebnahme, Inspektion und Wartung Ablaufübersicht Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für halbjährliche Inspektion Arbeitsschritte für die Wartung 1. Inbetriebnahme Seite 5 ..........................2.
-
Seite 5: Durchführung
Erstinbetriebnahme, Inspektion und Wartung Durchführung Eine Einregulierung des Brenners bei aufgeheiztem Heizkessel ist unerlässlich für optimale Verbrennungswerte. CO Gehalt, CO Gehalt, Abgastemperatur, Raumtemperatur und Schornstein zug nach min. 2 Minuten Laufzeit und bei 60 ºC Kesselwassertemperatur mit angebauter Brennerhaube messen. Für Wartungsarbeiten Brennerhaube abnehmen. -
Seite 6: W 2. Nenn−Wärmeleistung Einstellen
Erstinbetriebnahme, Inspektion und Wartung Durchführung (Fortsetzung) 2. Nenn−Wärmeleistung einstellen rstinbetriebnahme artung Gasart beim Gasversorgungsunternehmen erfragen. Brenner ist werkseitig auf die Erdgas Einstellung E voreingestellt. Zum Betrieb mit Erdgas LL den Düsendruck entsprechend der Tabelle auf Seite 22 einstellen. Gasart in Protokoll aufnehmen (das Protokoll befindet sich auf den Seiten 36 und 37). - Seite 7 Erstinbetriebnahme, Inspektion und Wartung Durchführung (Fortsetzung) 2. Nenn−Wärmeleistung einstellen (Fortsetzung) rstinbetriebnahme artung Anschlussdruck 7. Brenner in Betrieb nehmen. Inbetriebnahme siehe Seite 5. 8. Anschlussdruck (Fließdruck) mes Der Anschlussdruck (Fließdruck) sen, siehe Tabelle unten. sollte zwischen 20 und 25 mbar lie gen.
- Seite 8 Erstinbetriebnahme, Inspektion und Wartung Durchführung (Fortsetzung) 2. Nenn−Wärmeleistung einstellen (Fortsetzung) rstinbetriebnahme artung Düsendruck 13. Schraube im Mess−Stutzen B lösen, nicht herausdrehen, U Rohr Manometer anschließen. 14. Gasabsperrhahn öffnen, Brenner in Betrieb nehmen. 15. Düsendruck entsprechend dem Bei der Einregulierung auch den Wobbeindex und der Wärme Gasdurchsatz volumetrisch prüfen.
-
Seite 9: Luftmenge Nachregulieren
Erstinbetriebnahme, Inspektion und Wartung Durchführung (Fortsetzung) 2. Nenn−Wärmeleistung einstellen (Fortsetzung) rstinbetriebnahme artung Startgasmenge Das Öffnungsverhalten des Gasmagnetventils ist bereits im Werk auf den Heizkessel abgestimmt und voreingestellt worden. In der Regel muss die Einstellung nicht verändert werden. Hinweis! Falls die Startgasmenge nicht verändert werden soll, weiter bei Punkt 19. 18. -
Seite 10: W 4. Brenner Durchmessen
Erstinbetriebnahme, Inspektion und Wartung Durchführung (Fortsetzung) 4. Brenner durchmessen artung Messwerte in der Reihenfolge des Sicherheitshinweis! Protokolls auf den letzten Seiten Vor und nach Arbeiten an Gasgerä dieser Anleitung aufnehmen. ten muss eine CO Messung durchge führt werden, um Gesundheitsge fährdungen ausschließen und den einwandfreien Zustand der Anlage gewährleisten zu können. -
Seite 11: Brenner Reinigen
Erstinbetriebnahme, Inspektion und Wartung Durchführung (Fortsetzung) 8. Brenner reinigen nspektion artung 1. Brenner in Wartungsposition bringen. 2. Gehäuse C, Flammrohr A, Reinigung der Brennkam Mischeinrichtung B mit Zünd− mer und Züge siehe Service und Ionisationselektrode und anleitung des Heizkessels. Gebläserad D reinigen. 3. -
Seite 12: Flammrohrbefestigung Prüfen
Erstinbetriebnahme, Inspektion und Wartung Durchführung (Fortsetzung) 10. Flammrohrbefestigung prüfen nspektion artung Hinweis! Flammrohr muss handfest im Sitz stecken. 11. Gasaustrittslöcher der Stauscheibe reinigen (falls erforderlich) nspektion artung 1. Leitungen von den Elektroden H abziehen. 2. Elektrodenhalter K und A lösen, Zünd und Ionisationselektrode herausziehen. -
Seite 13: Dichtheit Der Beiden Ventile Der Kombinationsarmatur Prüfen
Kombinationsarmatur dicht ³ wei ter nach Punkt 6). Anderenfalls besteht eine Undich tigkeit − in diesem Fall Kombina tionsarmatur zur Überprüfung an die Viessmann Werke senden. Kombinationsarmatur Fabr. Kromschröder 6. Nach abgeschlossener Prüfung Schrauben in beiden Mess−Stutzen schließen. Kombinationsarmatur Fabr. Dungs... -
Seite 14: I W 15. Filtereinsatz Der Kombinationsarmatur Fabrikat Dungs Prüfen
Erstinbetriebnahme, Inspektion und Wartung Durchführung (Fortsetzung) 15. Filtereinsatz der Kombinationsarmatur Fabrikat Dungs prüfen, nspektion artung ggf. austauschen 1. Gasabsperrhahn schließen. 2. Filterdeckel D abschrauben. 3. Filterteil B herausziehen. 4. Filtermatte, falls erforderlich, reinigen oder austauschen. 5. Dichtung C am Filterdeckel erneuern. -
Seite 15: Ionisationsstrom Messen
Erstinbetriebnahme, Inspektion und Wartung Durchführung (Fortsetzung) 18. Ionisationsstrom messen rstinbetriebnahme nspektion artung 1. Hauptschalter ausschalten. 2. Steckverbindung der Ionisations Hinweis! stromleitung (rote Leitung) tren Zur Messung mit der Testomatik nen. Gas ist die Messleitung Nr. 1 not wendig. Die Messung kann auch mit einem Vielfachmessgerät durchgeführt werden. -
Seite 16: Störungsbehebung
Störungsbehebung Ablaufübersicht Diagnose 1.Störung/Verhalten der Anlage ermitteln 2.Zugehörige Störungsursache in den Diagnosetabellen suchen 3.Zugehörige Maßnahme aus der Tabelle entnehmen Behebung 4.Störung beheben... - Seite 17 Störungsbehebung Diagnose Funktionsablauf (siehe Seite 27): Startbefehl Zündzeit Einschaltung durch den Während der Sicherheitszeit Temperaturregler Anlauf (TSA). Wartezeit: ca. 3 s TSA Sicherheitszeit: max. 5 bzw. 3 s Luftdruckwächter und Am Ende von TSA (Sicherheits Flammenrelais werden auf zeit Anlauf) muss am Eingang 1 korrekte Kontaktstellung des Flammensignalverstärkers überprüft.
- Seite 18 Störungsbehebung Diagnose (Fortsetzung) Störung/Verhalten Blinkcode rot Störungsursache Maßnahme Keine Spannung vorhan Sicherung in Regelung, elektrische Brenner läuft nicht an, Brenner läuft nicht an, Brenner läuft nicht an, Anschlüsse, Stellung des Betriebs Anforderungslampe leuchtet Anforderungslampe leuchtet Anforderungslampe leuchtet schalters an der Regelung und des nicht nicht nicht...
- Seite 19 Störungsbehebung Diagnose (Fortsetzung) Störung/Verhalten Blinkcode rot Störungsursache Maßnahme 2 × blinken Kein ausreichend brenn Gaszuleitung ins Freie entlüften. Brenner läuft an, es bildet Brenner läuft an, es bildet bares Gasgemisch vor Mit Prüfbrenner feststellen, ob aus sich keine Flamme sich keine Flamme handen reichend brennbares Gas vorhanden ist.
- Seite 20 Störungsbehebung Diagnose (Fortsetzung) Maßnahme Störung/Verhalten Blinkcode rot Störungsursache Einstellung falsch Düsendruck entsprechend der −Gehalt zu niedrig bzw. −Gehalt zu niedrig bzw. verwendeten Gasart einstellen. −Gehalt zu hoch −Gehalt zu hoch Luftklappenstellung korrigieren. Falschlufteintritt Abgasrohr am Kesselanschluss− Stutzen abdichten. Befestigungsschrauben der Kessel tür und des Abgasabzugsdeckels nachziehen.
-
Seite 21: Zusatzinformationen
Zusatzinformationen Technische Daten Nenn Wärmeleistung Nenn 16,5 19,8 24,2 29,7 36,2 43,9 54,9 69,2 Wärmebelastung Brennertyp VGAI 1 VGAI 1 VGAI 1 VGAI 1 VGAI 2 VGAII 1 VGAII 2 VGAII 2 Produkt ID Nummer CE 0085 BM 0436 Spannung Frequenz Leistungsaufnahme W Motordrehzahl... -
Seite 22: Richtwerte Für Die Brennereinstellung
Zusatzinformationen Richtwerte für die Brennereinstellung Prüfen, ob die Serviceanleitung für den betreffenden Brenner gültig ist (siehe Gültigkeitshinweise auf Seite 2 und Herstell Nr. auf dem Typenschild des Brenners). Düsendrucktabelle Gasfamilie Gasfamilie Wobbeindex Wobbeindex Anschluss Anschluss Nenn Wärmeleistung des Heizkessels Nenn Wärmeleistung des Heizkessels (Gasart) (Gasart) gruppe... -
Seite 23: Zünd Und Ionisationselektrode
Zusatzinformationen Richtwerte für die Brennereinstellung (Fortsetzung) Zünd und Ionisationselektrode 15 bis 40 kW A Ionisationselektrode D Spitze der Zündelektrode E Gasaustrittslöcher im Abschluss− B Zündelektrode ist auf die Kante des blech sind auf die Gewindebohrun− C Erdungselektrode Luftleitschlitzes gerichtet gen für die Stauscheibe gerichtet 50 und 63 kW zwischen Zündelektroden Spitze und Stauscheibe. -
Seite 24: Richtwerte Für Stauscheibe, Blende Und Brennerrohr
Zusatzinformationen Richtwerte für Stauscheibe, Blende und Brennerrohr Nenn Wärmeleistung Stauscheibe Stauscheibe Nr. Maß a mm 67,8 67,8 67,8 67,8 67,8 67,8 80,1 80,1 Blende im Gasanschlussrohr Maß b mm 8,7 ohne Blende Brennerrohr Maß c mm... - Seite 25 Zusatzinformationen Bauteilübersicht A Gas−Durchgangshahn G Ionisationsleitung R Ionisationselektrode H Gasfeuerungsautomat S Masseelektrode mit integriertem I Entriegelungstaster T Stauscheibe Sicherheits−Absperrventil B Kombinationsarmatur K Anschlusskonsole U Zündelektrode C Blende (in der Verschraubung) L Luftdruckwächter V Brennerrohr D Gasanschluss M Luftdruckschlauch W Gebläserad E Messnippel für statischen N Stellschraube Mischsystem X Gebläsemotor...
-
Seite 26: Stromlaufplan
Systemsteckverbinder fA (z.B. KNL, Verlängerungsleitung etc.) Anschluss der externen Sicherheitseinrich tung am Systemsteckverbinder aBÖ Anschluss der externen Regelabschaltung am Systemsteckverbinder aBÖ Anschluss für externe Brennereinschaltung Hinweis! Dieses Schaltschema gilt nur im Zusammenhang mit dem Einsatz von Viessmann Produkten. 27/28... - Seite 27 Zusatzinformationen Einzelteilliste Hinweise für Ersatzbestellungen! Typ− und Herstell Nr. (siehe Typen− schild) sowie die Positionsnummer des Einzelteiles (aus dieser Einzelteil− liste) angeben. Handelsübliche Teile sind im örtli chen Fachhandel erhältlich. Einzelteile 001 Brennergehäuse mit Luftklappe 002 Flammrohr 003 Kleinteile bestehend aus: siehe unten 004 Gebläsemotor 005 Brennerhaube...
- Seite 28 Zusatzinformationen Einzelteilliste (Fortsetzung) Einzelteile 003 Kleinteile bestehend aus: siehe unten 013 Mischkopf 016 Lüfterrad 020 Stauscheibe 021 Erdungsleitung 022 Elektrodenhalter 023 Widerstandszündleitung 003 Kleinteile bestehend aus: 3a Verschlusszapfen Innen sechskant 4 mm 3b Druckfeder Verschlusszapfen 3c Sicherungsscheibe Verschluss zapfen 3d Zylinderschraube M 5 × 10 3e Zylinderschraube M 5 ×...
- Seite 29 Zusatzinformationen Einzelteilliste (Fortsetzung) Kombinationsarmatur Fabrikat Kromschröder, Typ CG 10 Kombinationsarmatur Fabrikat Dungs, Typ MB DLE 405 B 01 Einzelteile 003 Kleinteile bestehend aus: siehe unten 031 Satz Dichtringe 034 Kombinationsarmatur Fabrikat Kromschröder, Typ CG 10 035 Kombinationsarmatur Fabrikat Dungs, Typ MB DLE 405 B 01 036 Absperrhahn R ½...
-
Seite 30: Konformitätserklärung Für Gasbrenner
Zusatzinformationen Konformitätserklärung für Gasbrenner Wir, die Viessmann Werke GmbH & Co D 35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitoflame 200, Typ VGA mit den folgenden Normen Gemäß den Bestimmungen der übereinstimmt: Richtlinien EN 676 73/ 23/EWG EN 50 082−1... -
Seite 31: Protokoll
Zusatzinformationen Protokoll... - Seite 32 Zusatzinformationen Protokoll (Fortsetzung)
- Seite 33 Ruhedruck, 6 Funktionsablauf, 27 Gasaustrittslöcher der Stauscheibe reinigen, 12 Gasdurchsatz in Abhängigkeit des Betriebsheizwertes, 22 Gebläseradbefestigung prüfen, 11 Gültigkeitshinweise, 2 Viessmann Werke GmbH & Co D 35107 Allendorf Telefon:(0 64 52) 70 0 Telefax: (0 64 52) 70 27 80 www.viessmann.de...
