Inbetriebnahme
!
2) In der Software-Version 02.01 werden die HART-Busse auf der Ex ia und Ex d-Seite kontinuierlich vom Tank Side Monitor überwacht. Das heißt, dass im
Gegensatz zur Software-Version 01.xx kein anfänglicher HART-Scan des Busses durchgeführt werden muss. Sobald ein neues HART-Gerät gefunden wird,
wird es zusammen mit seiner HART-Adresse in der Funktionsgruppe "HART-Geräte" (8---) angezeigt.
48
6.4

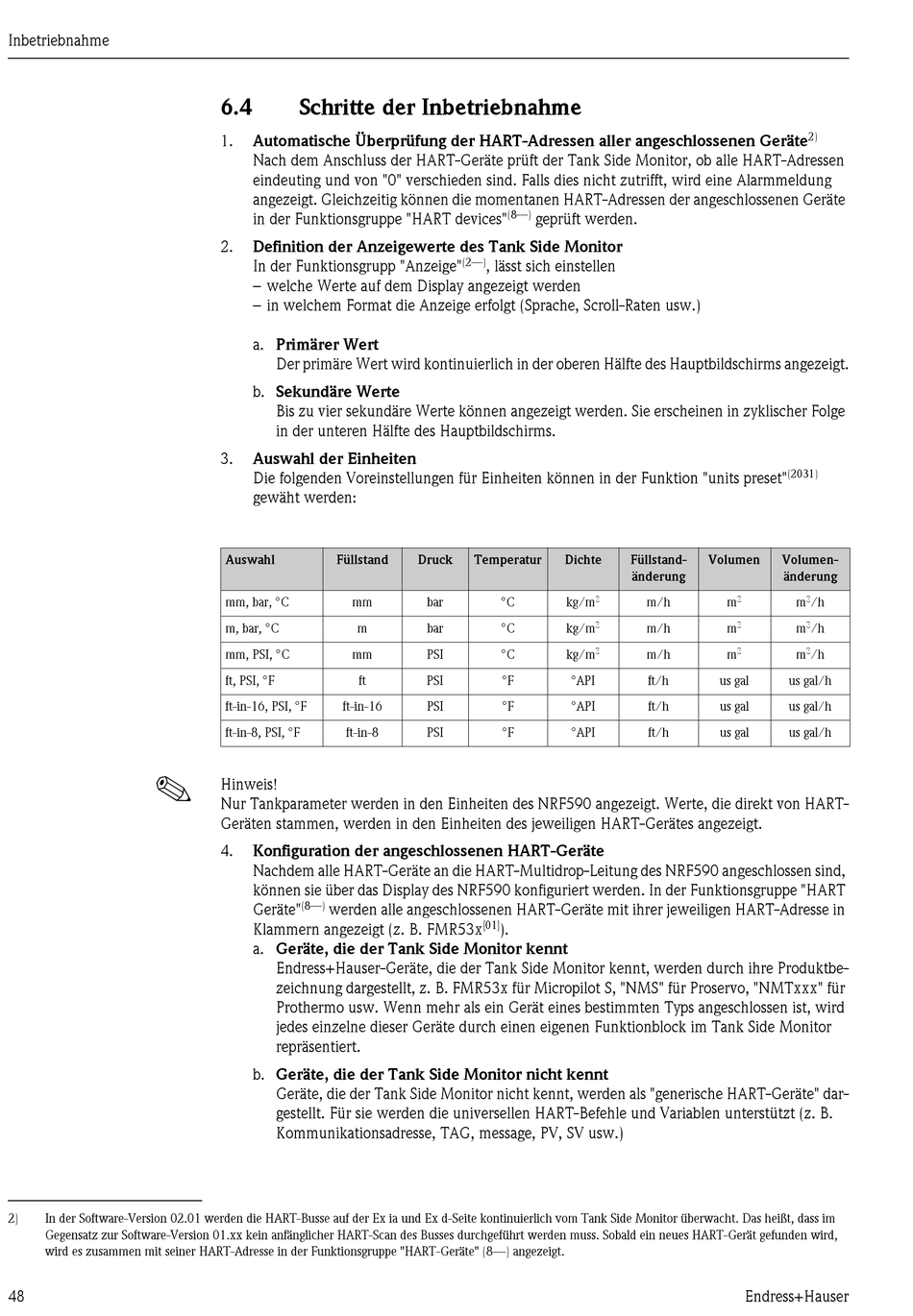

Schritte der Inbetriebnahme

1. Automatische Überprüfung der HART-Adressen aller angeschlossenen Geräte
Nach dem Anschluss der HART-Geräte prüft der Tank Side Monitor, ob alle HART-Adressen
eindeuting und von "0" verschieden sind. Falls dies nicht zutrifft, wird eine Alarmmeldung
angezeigt. Gleichzeitig können die momentanen HART-Adressen der angeschlossenen Geräte
in der Funktionsgruppe "HART devices"
2. Definition der Anzeigewerte des Tank Side Monitor
In der Funktionsgrupp "Anzeige"
– welche Werte auf dem Display angezeigt werden
– in welchem Format die Anzeige erfolgt (Sprache, Scroll-Raten usw.)
a. Primärer Wert
Der primäre Wert wird kontinuierlich in der oberen Hälfte des Hauptbildschirms angezeigt.
b. Sekundäre Werte
Bis zu vier sekundäre Werte können angezeigt werden. Sie erscheinen in zyklischer Folge
in der unteren Hälfte des Hauptbildschirms.
3. Auswahl der Einheiten
Die folgenden Voreinstellungen für Einheiten können in der Funktion "units preset"
gewäht werden:
Auswahl Füllstand
mm, bar, °C mm
m, bar, °C m
mm, PSI, °C mm
ft, PSI, °F ft
ft-in-16, PSI, °F ft-in-16
ft-in-8, PSI, °F ft-in-8
Hinweis!
Nur Tankparameter werden in den Einheiten des NRF590 angezeigt. Werte, die direkt von HART-
Geräten stammen, werden in den Einheiten des jeweiligen HART-Gerätes angezeigt.
4. Konfiguration der angeschlossenen HART-Geräte
Nachdem alle HART-Geräte an die HART-Multidrop-Leitung des NRF590 angeschlossen sind,
können sie über das Display des NRF590 konfiguriert werden. In der Funktionsgruppe "HART
(8---)
Geräte" werden alle angeschlossenen HART-Geräte mit ihrer jeweiligen HART-Adresse in
Klammern angezeigt (z. B. FMR53x
a. Geräte, die der Tank Side Monitor kennt
Endress+Hauser-Geräte, die der Tank Side Monitor kennt, werden durch ihre Produktbe-
zeichnung dargestellt, z. B. FMR53x für Micropilot S, "NMS" für Proservo, "NMTxxx" für
Prothermo usw. Wenn mehr als ein Gerät eines bestimmten Typs angeschlossen ist, wird
jedes einzelne dieser Geräte durch einen eigenen Funktionblock im Tank Side Monitor
repräsentiert.
b. Geräte, die der Tank Side Monitor nicht kennt
Geräte, die der Tank Side Monitor nicht kennt, werden als "generische HART-Geräte" dar-
gestellt. Für sie werden die universellen HART-Befehle und Variablen unterstützt (z. B.
Kommunikationsadresse, TAG, message, PV, SV usw.)
(8---)
geprüft werden.
(2---)
, lässt sich einstellen
Druck Temperatur Dichte
bar °C kg/m
bar °C kg/m
PSI °C kg/m
PSI °F °API
PSI °F °API
PSI °F °API
[01]
).
Füllstand- Volumen
änderung
3 3
m/h m
3 3
m/h m
3 3
m/h m
ft/h us gal
ft/h us gal
ft/h us gal
Endress+Hauser
2)
(2031)
Volumen-
änderung
3
m /h
3
m /h
3
m /h
us gal/h
us gal/h
us gal/h
