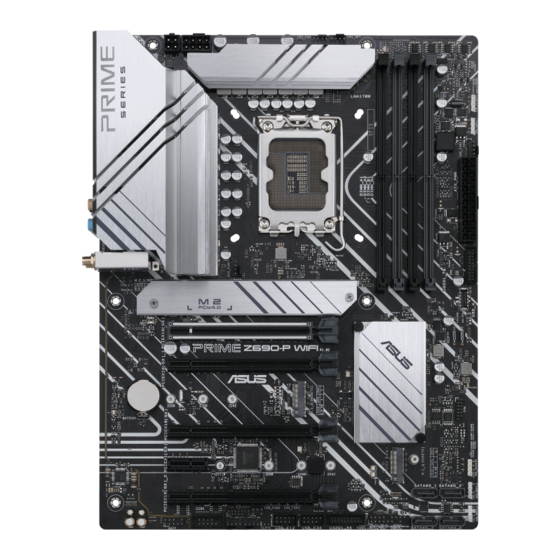

Asus Prime Z690-P WIFI Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. Mainboards
  5. PRIME Z690-P WIFI D4
  6. Bedienungsanleitung
Asus Prime Z690-P WIFI Bedienungsanleitung

Asus Prime Z690-P WIFI Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Prime Z690-P WIFI:
Inhaltsverzeichnis

Werbung

Quicklinks

PRIME Z690-P WIFI

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus Prime Z690-P WIFI

Inhaltszusammenfassung für Asus Prime Z690-P WIFI

  • Seite 1 PRIME Z690-P WIFI...
  • Seite 2 (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS BIETET DIESES HANDBUCH IN SEINER VORLIEGENDEN FORM AN, OHNE JEGLICHE GARANTIE, SEI SIE DIREKT ODER INDIREKT, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF INDIREKTE GARANTIEN ODER BEDINGUNGEN BEZÜGLICH DER VERKÄUFLICHKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsinformationen ......................iv Über dieses Handbuch .......................v PRIME Z690-P WIFI Spezifikationsübersicht ................vi Verpackungsinhalt ........................x Installationswerkzeuge und Komponenten ................xi Kapitel 1: Produkteinführung Bevor Sie beginnen ....................1-1 Motherboard-Layout ..................... 1-2 Kapitel 2: Grundinstallation Ihr Computersystem aufbauen ................2-1 2.1.1 CPU Installation ......................2-1 2.1.2...

  • Seite 4: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 5: Über Dieses Handbuch

    Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software-Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt wurden.

  • Seite 6: Prime Z690-P Wifi Spezifikationsübersicht

    Speicher Unterstützt Intel Extreme Memory Profile (XMP) OptiMem II * Die tatsächliche Speicherdatenrate hängt von den CPU-Typen und DRAM-Modulen ab. Weitere Informationen finden Sie unter www.asus.com in der Liste qualifizierter Anbieter von Speichermodulen. 1 x DisplayPort** 1 x HDMI™-Anschluss*** * Die Grafikkartenspezifikationen können je nach CPU-Typ variieren. Bitte schauen Sie Grafik unter www.intel.com nach Updates.
  • Seite 7 PRIME Z690-P WIFI Spezifikationsübersicht Ethernet 1 x Realtek 2,5 Gb Ethernet Wi-Fi 6 2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) WLAN & Bluetooth Unterstützt das 2,4/5 GHz-Frequenzband Bluetooth v5.2 USB hinten (insgesamt 6 Anschlüsse) 1 x USB 3.2 (Gen2x2) Anschluss (1 x USB Typ-C) 1 x USB 3.2 (Gen2) Anschluss (1 x Typ-A)
  • Seite 8 PRIME Z690-P WIFI Spezifikationsübersicht Lüfter- und Kühler-bezogen 1 x CPU-Lüfter-Header (4-polig) 1 x CPU OPT-Lüfter-Header (4-polig) 1 x 4-poliger AIO Pumpen-Header 3 x Gehäuselüfter-Header (4-polig) Strombezogen 1 x 24-poliger Hauptstromanschluss 1 x 8-poliger +12V Stromanschluss 1 x 4-poliger +12V Stromanschluss Speicherbezogen 3 x M.2 Steckplätze (Key M)
  • Seite 9 ASUS Webseite nach den neuesten Spezifikationen. • MyASUS bietet Ihnen eine Vielzahl von Support-Funktionen, z. B. Unterstützung bei der Fehlerbehebung, Optimierung der Produktleistung, Integration der ASUS-Software und Erstellung von Wiederherstellungsdatenträgern. Bitte scannen Sie den QR-Code, um die Installationsanleitung und FAQ (Häufig gestellte Fragen) zu erhalten.

  • Seite 10: Verpackungsinhalt

    Verpackungsinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält. Motherboard 1 x PRIME Z690-P WIFI Motherboard 2 x SATA 6 Gb/s Kabel Kabel 1 x bewegliche ASUS WLAN-Antenne 1 x E/A-Blende Sonstiges 1 x M.2 Gummistückpaket 2 x M.2 SSD Schraubenpakete Installationsdatenträger...

  • Seite 11: Installationswerkzeuge Und Komponenten

    Installationswerkzeuge und Komponenten Philips (Kreuz)-Schraubenzieher PC Gehäuse Netzteil Intel LGA 1700 CPU CPU-Lüfter, kompatibel mit Intel LGA 1700 DDR5 DIMM SATA Festplattenlaufwerk SATA optisches Laufwerk (optional) Grafikkarte (optional) M.2 SSD Modul (optional) 1 Tüte mit Schrauben Das Werkzeug und die Komponenten, die in der Tabelle aufgelistet sind, sind nicht im Motherboard-Paket enthalten.

  • Seite 13: Produkteinführung

    Kapitel 1: Produkteinführung Produkteinführung Bevor Sie beginnen Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen. • Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen. • Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw.

  • Seite 14: Motherboard-Layout

    Motherboard-Layout 23.4cm(9.2in) CPU_FAN CPU_OPT KBMS_USB1112 ATX_12V_2 ATX_12V_1 DIGI+ 1442K HDMI_DP U32G2X2_C1 U32G2_3 LAN_U32G1_910 LGA1700 AUDIO M.2(WIFI) M.2_1(SOCKET3) AIO_PUMP PCIE SATA IRST 4.0 X4 2242 2260 2280 22110 Ethernet PCIEX16(G5) PCIEX16(G3)_1 Intel ® Z690 BATTERY 64Mb 128Mb BIOS BIOS 2280 2260 2242 PCIEX16(G4) Super...
  • Seite 15 Ausstattungsinhalt Seite 1. CPU-Sockel 2. DIMM-Steckplätze 3. Erweiterungssteckplätze 4. Lüfter- und Pumpen-Header 5. Stromanschlüsse 6. M.2 Steckplätze (SOCKET 3) 1-10 7. SATA 6 Gb/s Anschlüsse 1-11 8. USB 3.2 (Gen1) Typ-C Frontblendenanschluss 1-12 9. USB 3.2 (Gen1)-Header 1-12 10. USB 2.0-Header 1-13 11.
  • Seite 16 übernehmen, wenn die Schäden durch die Lieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1700-Sockel eingereicht wird.

  • Seite 17: Dimm-Steckplätze

    DIMM-Steckplätze Das Motherboard ist mit Dual Inline Memory Module (DIMM)-Steckplätzen für DDR5 (Double Data Rate 5)-Speichermodule ausgestattet. Ein DDR5-Speichermodul ist anders gekerbt als DDR-, DDR2-, DDR3- oder DDR4-Module. Installieren Sie KEIN DDR-, DDR2-, DDR3- oder DDR4-Speichermodul auf einen DDR5-Steckplatz. Empfohlene Speicherkonfigurationen DIMM_A1 DIMM_A2 DIMM_A2...
  • Seite 18 Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • Besuchen Sie die ASUS Webseite für die aktuelle Liste qualifizierter Anbieter. Die unterstützte Speicherfrequenz ist abhängig vom CPU-Typ.

  • Seite 19: Erweiterungssteckplätze

    Erweiterungssteckplätze Trennen Sie das Stromkabel, bevor Sie Erweiterungskarten hinzufügen oder entfernen . Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. PCIEX16(G5) PCIEX16(G3)_1 PCIEX16(G4) PCIEX1(G3) PCIEX16(G3)_2 In der folgenden Tabelle finden Sie die empfohlene VGA-Konfiguration. Empfohlene VGA-Konfiguration Steckplatzbeschreibung Einzel VGA Dual VGA Dreifache VGA PCIe 5.0/4.0/3.0 x16...
  • Seite 20 Lüfter- und Pumpen-Header Die Lüfter- und Pumpen-Header ermöglichen Ihnen, Lüfter oder Pumpen zur Kühlung des Systems zu verbinden. CPU_FAN CPU_OPT AIO_PUMP FAN PWM FAN IN FAN PWR CHA_FAN1 CHA_FAN2 CHA_FAN3 • Vergessen Sie NICHT, die Lüfterkabel mit den Lüfter-Headern zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen.
  • Seite 21 Stromanschlüsse Diese Stromanschlüsse ermöglichen Ihnen, Ihr Motherboard mit einem Netzteil zu verbinden. Die Stromversorgungsstecker passen nur in einer Richtung. Finden Sie die richtige Ausrichtung und drücken Sie die Stromversorgungsstecker fest nach unten, bis sie vollständig eingesteckt sind. ATX_12V_1 ATX_12V_2 PIN 1 PIN 1 ATX_PWR +3 Volts...

  • Seite 22: M.2-Steckplätze

    M.2-Steckplätze Die M.2-Steckplätze ermöglichen Ihnen, M.2-Geräte zu installieren, z. B. M.2 SSD-Module. M.2_1(SOCKET3) M.2_2(SOCKET3) M.2_3(SOCKET3) Intel Prozessoren der 12. Generation: • M.2_1 Steckplatz (Key M), Typ 2242/2260/2280/22110 - Intel Prozessoren der 12. Generation unterstützen den PCIe 4.0 x4 Modus. • Intel Z690 Chipsatz: M.2_2 Steckplatz (Key M), Typ 2242/2260/2280 (unterstützt PCIe 4.0 x4 Modus) M.2_3 Steckplatz (Key M), Typ 2242/2260/2280/22110 (unterstützt PCIe 4.0 x4 &...
  • Seite 23 Falls Sie SATA-Speichergeräte installiert haben, können Sie eine RAID 0-, 1-, 5- und 10-Konfiguration mit der Intel Rapid Storage Technologie über den integrierten Intel Z690-Chipsatz erstellen. Bevor Sie ein RAID-Set erstellen, lesen Sie die RAID Konfigurationsanleitung. Sie können die RAID Konfigurationsanleitung von der ASUS Webseite herunterladen. 1-11...
  • Seite 24 USB 3.2 (Gen1) Typ-C Frontblendenanschluss Der USB 3.2 Gen 1 Type-C Typ-C-Anschluss ermöglicht es Ihnen, ein USB 3.2 Gen 1 Type-C Typ- C-Modul für einen zusätzlichen USB 3.2 Gen 1 Type-C Typ-C-Anschluss an der Frontblende zu verbinden. Der USB 3.2 (Gen1) Typ-C-Anschluss bietet Datenübertragungsgeschwindigkeiten bis zu 5 Gb/s.
  • Seite 25 USB 2.0-Header Die USB 2.0-Header ermöglichen es Ihnen, ein USB-Modul für zusätzliche USB 2.0-Anschlüsse zu verbinden. Die USB 2.0-Header bieten Datenübertragungsgeschwindigkeiten bis zu 480 Mb/s. USB_E12 USB_E34 PIN 1 Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das Motherboard beschädigt! Das USB 2.0 Modul muss separat erworben werden.
  • Seite 26 Ansteuerbare (Gen2) Header Die ansteuerbaren (Gen2) Header ermöglichen Ihnen, einzeln ansteuerbare RGB WS2812B LED-Leisten oder WS2812B-basierte LED-Leisten zu verbinden. ADD_GEN 2_1 ADD_GEN 2_3 ADD_GEN 2_2 Ground Data PIN 1 Der ansteuerbare (Gen2) Header unterstützt ansteuerbare RGB WS2812B LED-Leisten (5V/Data/ Ground) mit einer maximalen Leistung von 3 A (5 V). Die ansteuerbaren Header auf diesem Board können zusammen maximal 500 LEDs bedienen.
  • Seite 27 AURA RGB Header Die RGB-Header ermöglichen Ihnen, RGB LED-Leisten zu verbinden. RGB_HEADER1 RGB_HEADER2 +12V PIN 1 Die RGB-Header unterstützen mehrfarbige 5050 RGB LED-Leisten (12 V/G/R/B) mit einer maximalen Leistung von 3 A (12 V). Vor dem Installieren oder Ausbau einer Komponente muss die Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein.
  • Seite 28 CMOS-Löschen-Header Der CMOS-Löschen-Header ermöglicht Ihnen, den Real Time Clock (RTC) RAM in CMOS zu löschen, der die Parameter für Datum, Uhrzeit, Systemkennwörter und Systemeinrichtung enthält. CLRTC PIN 1 Um den RTC RAM zu löschen: Schalten Sie den Computer aus und trennen Sie ihn vom Stromnetz. Verwenden Sie einen Metallgegenstand, wie einen Schraubendreher, um die beiden Pins kurzzuschließen.

  • Seite 29: Com-Anschluss-Header

    COM-Anschluss-Header Der COM (serielle)-Anschlussheader ermöglicht Ihnen, ein COM-Anschlussmodul zu verbinden. Verbinden Sie das Kabel des COM-Anschlussmoduls mit diesem Header, installieren Sie dann das Modul in einer Steckplatzöffnung am Systemgehäuse. PIN 1 Das COM-Anschlussmodul ist separat erhältlich. Frontblenden-Audio-Header Der Fronttafel-Audio-Header ist für ein am Gehäuse befestigtes Frontblenden-Audio-E/A- Modul, das HD Audiostandard unterstützt.
  • Seite 30 SPI TPM-Header (14-1-polig) Dieser Header unterstützt ein Trusted Platform Module (TPM)-System mit einem Serial Peripheral Interface (SPI), womit Sie Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher speichern können. Ein TPM-System hilft außerdem die Netzwerksicherheit zu erhöhen, schützt digitale Identitäten und sichert die Plattformintegrität. PIN 1 VCCSPI S_SPI_TPM_IRQ#...
  • Seite 31 System-Panel-Header Der System-Panel-Header unterstützt mehrere Funktionen für am Gehäuse befestigte Geräte. PLED PWRSW SPEAKER PANEL PIN 1 HDD_LED RESET PLED • Systembetriebs-LED-Header (PLED) Die 2-poligen und/oder 3-1-poligen Header ermöglichen Ihnen, die Systembetriebs-LED zu verbinden. Die Systembetriebs-LED leuchtet, wenn das System an eine Stromquelle angeschlossen ist oder wenn Sie das System einschalten.
  • Seite 32 Thunderbolt™-Header Der Thunderbolt™-Header ermöglicht Ihnen, eine Thunderbolt™-E/A-Zusatzkarte zu verbinden, die von der Intel Thunderbolt™ Technologie unterstützt wird, sodass Sie Thunderbolt™-fähige Geräte in einer Reihenschaltungskonfiguration anschließen können. TB_HEADER PIN 1 • Die Thunderbolt™-E/A-Zusatzkarte und das Thunderbolt™-Kabel sind separat erhältlich. • Bitte besuchen Sie die offizielle Webseite Ihrer gekauften Thunderbolt™-Karte für weitere Details zur Kompatibilität.

  • Seite 33: Kapitel 2: Grundinstallation

    KEINESFALLS eine für LGA1200, LGA1155, LGA1156 und LGA1151 Sockel entworfene CPU auf dem LGA1700 Sockel. • ASUS haftet nicht für Schäden aufgrund falscher CPU-Installation/-Entfernung, falscher CPU- Ausrichtung/-Platzierung bzw. für Schäden durch Unachtsamkeit des Nutzers. Seien Sie vorsichtig beim Anheben des Befestigungshebels. Achten Sie darauf, den Befestigungshebel beim Lösen noch festzuhalten.

  • Seite 35: Installation Des Kühlsystems

    2.1.2 Installation des Kühlsystems • Falls erforderlich, tragen Sie die Wärmeleitpaste auf dem CPU- Kühlsystem und der CPU auf, bevor Sie das Kühlsystem installieren. So installieren Sie einen CPU-Kühlkörper und Lüfter...
  • Seite 36 Kühlsystems auf einem Motherboard der Intel 600-Serie. • Zusätzliche Löcher für LGA1200- kompatible Kühlsysteme sind auch auf den ASUS Motherboards der Intel 600-Serie verfügbar. Wir empfehlen Ihnen jedoch dringend, sich mit Ihrem Kühlsystemanbieter oder -hersteller über die Kompatibilität und Funktionalität des Kühlsystems zu beraten.

  • Seite 37: So Installieren Sie Einen Aio-Kühler

    Wir empfehlen die Verwendung eines LGA1700-kompatiblen Kühlsystems auf einem Motherboard der Intel 600-Serie. • Zusätzliche Löcher für LGA1200-kompatible Kühlsysteme sind auch auf den ASUS Motherboards der Intel 600-Serie verfügbar. Wir empfehlen Ihnen jedoch dringend, sich mit Ihrem Kühlsystemanbieter oder -hersteller über die Kompatibilität und Funktionalität des Kühlsystems zu beraten.

  • Seite 38: Dimm Installation

    2.1.3 DIMM Installation So entfernen Sie ein DIMM...

  • Seite 39: M.2 Installation

    2.1.4 M.2 Installation So installieren Sie eine M.2 SSD-Karte OPTIONAL • Stellen Sie sicher, dass Sie das mitgelieferte M.2 Gummipad anbringen, bevor Sie Ihr einseitiges M.2 Speichergerät installieren. • Bringen Sie NICHT die mitgelieferten M.2 Gummipads an, wenn Sie ein doppelseitiges M.2 Speichergerät installieren.
  • Seite 40 • Der M.2 Kühlkörper kann im M.2_1 Steckplatz oder im M.2_3 Steckplatz installiert werden. • Das M.2 SSD-Modul muss separat erworben werden.

  • Seite 41: Motherboard Installation

    2.1.5 Motherboard Installation ASUS Q-Shield (E/A-Blende) in die Gehäuserückwand einsetzen. Scharfe Kanten und spitze Stellen können zu Verletzungen führen. Wir empfehlen, dass Sie vor der Installation von Motherboard und E/A-Blende schnitt- oder stichfeste Handschuhe anziehen. Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren...
  • Seite 42 Setzen Sie sechs (6) Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. Ziehen Sie die Schrauben NICHT zu fest! Sonst wird das Motherboard beschädigt. 2-10...

  • Seite 43: Atx Stromversorgung

    2.1.6 ATX Stromversorgung ODER Stellen Sie sicher, dass Sie den 8-poligen Stromstecker anschließen. 2-11...

  • Seite 44: Sata-Geräteanschlüsse

    2.1.7 SATA-Geräteanschlüsse ODER 2-12...

  • Seite 45: E/A-Anschlüsse Auf Der Frontseite

    2.1.8 E/A-Anschlüsse auf der Frontseite So installieren Sie den Frontblenden- So installieren Sie den USB 3.2 (Gen1) Typ-C Anschluss anschluss USB 3.2 (Gen1) Typ-C Dieser Anschluss passt nur in einer Richtung. Drücken Sie den Anschluss, bis So installieren Sie den USB 3.2 (Gen1) er einrastet.

  • Seite 46: Erweiterungskarte Installieren

    2.1.9 Erweiterungskarte installieren PCIe-x16-Karten installieren PCIe-x1-Karten installieren 2-14...

  • Seite 47: So Installieren Sie Eine Karte Der Thunderbolt™-Serie

    So installieren Sie eine Karte der Thunderbolt™-Serie 6-poliger PCIe-Stromanschluss Der USB Typ-C- Anschluss verbindet Thunderbolt-Geräte Der MiniDP- Eingang wird mit dem DP-Ausgang auf dem Motherboard oder einer VGA-Karte USB 2.0-Header verbunden Thunderbolt™-Header Die Thunderbolt™-Karte kann nur verwendet werden, wenn sie im PCIEX16 (G3)_2 Steckplatz installiert ist.

  • Seite 48: Installation Der Wlan-Antenne

    2.1.10 Installation der WLAN-Antenne Bewegliche ASUS WLAN-Antenne installieren Schließen Sie die mitgelieferte bewegliche WLAN-Antenne an die WLAN-Anschlüsse auf der Rückseite des Gehäuses an. • Stellen Sie sicher, dass die bewegliche WLAN-Antenne fest an den WLAN-Anschlüssen installiert ist. • Stellen Sie sicher, dass sich die Antenne mindestens 20 cm entfernt von allen Personen befindet.

  • Seite 49: Rücktafel- Und Audio-Anschlüsse Des Motherboards

    Rücktafel- und Audio-Anschlüsse des Motherboards 2.2.1 Hintere E/A-Anschlüsse Rücktafelanschlüsse PS/2 Tastatur/Maus-Kombianschluss DisplayPort USB 3.2 (Gen2) Typ-A Anschluss 3 Ethernet-Anschluss* USB 2.0 Anschlüsse 11 und 12 HDMI-Anschluss USB 3.2 (Gen2x2) Typ-C Anschluss 1 USB 3.2 (Gen1) Typ-A Anschlüsse 9 und 10 Optischer S/PDIF-Ausgang Audio-Buchsen** Wi-Fi 6 Anschlüsse...

  • Seite 50: Audio E/A-Anschlüsse

    * Ethernet-Anschluss LED-Anzeige Aktivitäts-/Verbindungs-LED Speed-LED ACT/LINK SPEED LED Status Beschreibung Status Beschreibung Nicht verbunden Nicht verbunden GRÜN Verbunden GRÜN 2,5 Gb/s-Verbindung BLINKEND Datenaktivität ORANGE 1 Gb/s- / 100 Mb/s- / Ethernet-Anschluss 10 Mb/s-Verbindung ** Audio 2-, 4-, 5.1- oder 7.1-Kanalkonfiguration Anschluss Headset 2-Kanal 4-Kanal...
  • Seite 51 Anschluss von Stereo Lautsprechern Anschluss von 2-Kanal-Lautsprechern Anschluss von 4-Kanal-Lautsprechern 2-19...
  • Seite 52 Anschluss von 5.1-Kanal Lautsprechern Anschluss von 7.1-Kanal Lautsprechern 2-20...

  • Seite 53: Erstmaliges Starten

    Erstmaliges Starten Bringen Sie nach Vervollständigen aller Anschlüsse die Abdeckung des Systemgehäuses wieder an. Stellen Sie sicher, dass alle Schalter im ausgeschalteten Zustand sind. Verbinden Sie das Netzkabel mit dem Netzanschluss an der Rückseite des Systemgehäuses. Verbinden Sie das Netzkabel mit einer Steckdose, die einen Überspannungsschutz besitzt. Schalten Sie die Geräte in folgender Reihenfolge ein: Überwachen Externe Speichergeräte (fangen Sie mit dem letzten Gerät in der Kette an)
  • Seite 54 2-22...

  • Seite 55: Kennenlernen Des Bios-

    BIOS- und RAID-Unterstützung Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI-Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen.

  • Seite 56: Bios-Setup-Programm

    BIOS-Setup-Programm Verwenden Sie das BIOS-Setup, um das BIOS zu aktualisieren und die Parameter zu konfigurieren. Die BIOS-Oberfläche enthält Navigationstasten und eine kurze Bildschirmhilfe, um Sie durch die Benutzung des BIOS-Setup-Programms zu führen. BIOS-Ausführung beim Startup Um das BIOS-Setup beim Start aufzurufen, drücken Sie <Entf> oder <F2> während des Power-On- Self-Test (POST).

  • Seite 57: Asus Ez Flash 3

    ASUS EZ Flash 3 Mit ASUS EZ Flash 3 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü...

  • Seite 58: Asus Crashfree Bios 3

    Wiederherstellen Laden Sie die neueste BIOS-Version für dieses Motherboard unter https://www.asus.com/support/ herunter. Benennen Sie die BIOS-Datei in ASUS.CAP oder PZ690P5W.CAP um und kopieren Sie die umbenannte BIOS-Datei auf ein USB-Flash-Laufwerk. Schalten Sie das System ein. Schließen Sie das USB-Flash-Laufwerk mit der BIOS-Datei an einen USB-Anschluss an.

  • Seite 59: Raid Konfigurationen

    RAID 10-Konfigurationen unterstützt. Weitere Informationen zur Konfiguration Ihrer RAID-Sets finden Sie im RAID-Konfigurationshandbuch unter https://www.asus.com/support oder durch Scannen des QR-Codes. RAID Definitionen RAID 0 (Data striping) veranlasst zwei identische Festplatten dazu, Daten in parallelen, versetzten Stapeln zu lesen und zu schreiben. Die zwei Festplatten machen dieselbe Arbeit wie eine einzige Festplatte, aber mit einer höheren Datentransferrate, nämlich doppelt so schnell wie eine...

  • Seite 61: Anhang

    Anhang Anhang Hinweise Informationen zur FCC-Konformität Verantwortliche Stelle: Asus Computer International Adresse: 48720 Kato Rd., Fremont, CA 94538, USA Telefon- / Fax-Nr.: (510)739-3777 / (510)608-4555 Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten...

  • Seite 62: Entsprechenserklärung Von Innovation, Science And Economic Development Canada (Ised)

    Entsprechenserklärung von Innovation, Science and Economic Development Canada (ISED) Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Innovation, Science and Economic Development Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
  • Seite 63 Tenez cet appareil à distance du ventre des femmes enceintes et du bas-ventre des adolescents. PRIME Z690-P WIFI...
  • Seite 64 ASUS-Produkte, die am oder nach dem 23. September 2011 in Vietnam verkauft werden, erfüllen die Anforderungen des Vietnam Circular 30/2011/TT-BCT. Các sản phẩm ASUS bán tại Việt Nam, vào ngày 23 tháng 9 năm2011 trở về sau, đều phải đáp ứng các yêu cầu của Thông tư 30/2011/TT-BCT của Việt Nam.
  • Seite 65 ASUSTeK Computer Inc. erklärt hiermit, dass dieses Gerät mit den wesentlichen Anforderungen und anderen relevanten Bestimmungen der Vorschriften für Funkanlagen 2017 (S.I. 2017/1206) übereinstimmt. Der gesamte Text der UKCA-Konformitätserklärung ist verfügbar unter: https://www.asus.com/support/. Der WLAN-Betrieb im Band von 5150-5350 MHz ist für das unten aufgeführte Land auf den Innenbereich beschränkt: UKCA Strahlungsabgabetabelle (Vorschriften für Funkanlagen 2017)
  • Seite 66 2014/53/EU. Cijeli di: https://www.asus.com/support/ tekst EU izjave o sukladnosti dostupan je na https://www.asus.com/support/ WiFi yang Beroperasi pada 5150-5350 MHz akan terbatas untuk penggunaan WiFi koji radi na opsegu frekvencija 5150-5350 MHz bit će ograničen na...
  • Seite 67 ASUSTek Computer Inc. tukaj izjavlja, da je ta naprava skladna s temeljnimi zahtevami in drugimi relevantnimii določili Direktive 2014/53/EU. Polno besedilo izjave EU o skladnosti je na voljo na https://www.asus.com/support/ WiFi, ki deluje v pasovnem območju 5150–5350 MHz, mora biti v državah, navedenih v spodnjem seznamu, omejen na notranjo uporabo: Declaración de conformidad simplificada para la UE...

  • Seite 68: Garantie

    ASUS Garantieinformationen • ASUS bietet eine freiwillige Warengarantie des Herstellers an. • ASUS behält sich das Recht zur Auslegung der Bestimmungen in der ASUS Warengarantie vor. • Diese ASUS Warengarantie wird unabhängig und zusätzlich zur rechtmäßigen gesetzlichen Garantie gewährt und beeinträchtigt oder beschränkt in keiner Weise die Rechte aus der gesetzlichen Garantie.
  • Seite 69 PRIME Z690-P WIFI...

  • Seite 70: Asus Kontaktinformation

    ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse: Harkortstraße 21-23, 40880 Ratingen, Deutschland ASUSTeK (UK) LIMITED Adresse: 1st Floor, Sackville House, 143-149 Fenchurch Street, London, EC3M 6BL, England, United Kingdom Service und Support Besuchen Sie unsere mehrsprachige Webseite unter https://www.asus.com/support. Anhang A-10...
