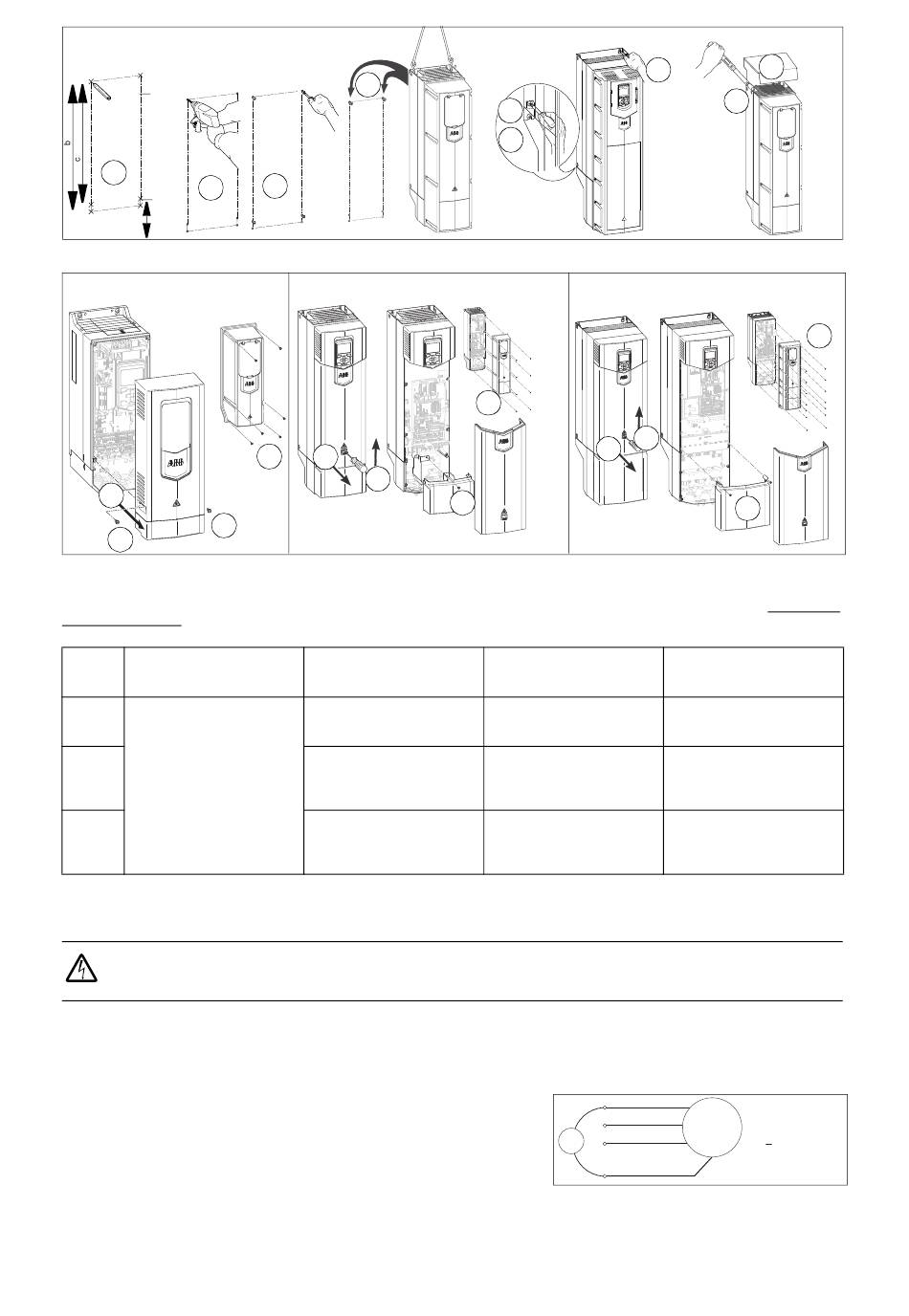

Messen Des Isolationswiderstands Der Leistungskabel Und Des Motors - ABB ACS880-01 Kurzanleitung Für Installation Und Betrieb

(IP55, UL-Typ 12) R1...R9
200 mm
(7,87")
a
1
2
300 mm
(11,81")
6. Die Abdeckungen abnehmen.
R1...R3
IP55 (UL Typ 12)
2
1
1
7. Sicherstellen, dass der Frequenzumrichter mit dem Erdungssystem kompatibel ist.
Sie können alle Frequenzumrichter an ein symmetrisch geerdetes TN-S Netz (mittelpunktgeerdet) anschließen. Mit Option
+E200 oder +E202: Wenn der Frequenzumrichter an ein anderes Netz angeschlossen wird, muss die EMV-Schraube entfernt
(der EMV-Filter abgeklemmt) werden und/oder die VAR-Schraube entfernt (die Varistorschaltung abgeklemmt) werden.
Bau- Symmetrisch geerdete
größe TN-S-Netze, d. h. mittel-
punktgeerdeter Stern)
R1...R4 Die EMV AC- oder VAR-
Schraube darf nicht
entfernt werden.
R5
R6...R9
1) Ein Gerät zur Fehlerstromerkennung muss im Netz installiert werden. Bei NEC-Installationen ist ein Gerät zur
Fehlerstromerkennung erst ab 1000 Ampere erforderlich.
2) ABB garantiert nicht die EMV-Kategorie oder die Funktion der in den Frequenzumrichter eingebauten Ableitstromerkennung.
WARNUNG! Der Frequenzumrichter darf nicht an einem asymmetrisch geerdeten 525...690 V Netz oder
mittelpunktgeerdeten Dreieck-Netz angeschlossen werden. Das Abklemmen des EMV-Filters und des Erde-Phase-
Varistors verhindert nicht die Beschädigung des Frequenzumrichters.

8. Messen des Isolationswiderstands der Leistungskabel und des Motors

Den Isolationswiderstand des Eingangskabels vor dem Anschluss an den Frequenzumrichter messen. Befolgen Sie die
örtlichen Vorschriften.
Den Isolationswiderstand des Motorkabels und des Motors messen, nach-
dem das Kabel vom Frequenzumrichter getrennt wurde. Messen Sie den Iso-
lationswiderstand zwischen jeder Phase und dem Schutzleiter (PE).
Verwenden Sie eine Messspannung von 1000 V DC. Der Isolationswiderstand
eines ABB-Motors muss mehr als 100 MOhm betragen (Referenzwert bei
25 °C). Die Isolationswiderstände anderer Motoren sind in der Anleitung des
Herstellers angegeben. Feuchtigkeit im Motor reduziert den Isolationswider-
stand. Bei Feuchtigkeit den Motor trocknen und dann erneut messen.
4
3
R4, R5
1
1b
1a
Unsymmetrisch geerdete
delta- und mittelpunktge-
erdete Dreiecknetze
Die EMV AC- oder VAR-
Schraube darf nicht
entfernt werden.
Die EMV AC- oder VAR-
Schraube darf nicht
entfernt werden EMV DC-
Schraube entfernen.
Die EMV AC- oder VAR-
Schraube darf nicht
entfernt werden. EMV DC-
Schraube entfernen.
7
8
R6...R9
IP55 (UL Typ 12)
1
1b
2
IP21 (UL Typ 1)
IT-Netze (ungeerdet oder
hochohmig geerdet)
Die EMV AC-, EMV DC- und
VAR-Schraube entfernen.
Die EMV AC-, EMV DC- und
VAR-Schraube entfernen.
Die EMV AC-, EMV DC- und
VAR-Schraube entfernen.
ohm
UL-Typ 12 R4...R9
5
6
6
IP55 (UL Typ 12)
1a
2
2
IP21 (UL Typ 1)
1) 2)
TT- Netze
Die EMV AC-, EMV DC- und
VAR-Schraube entfernen.
Die EMV AC-, EMV DC- und
VAR-Schraube entfernen.
Die EMV AC-, EMV DC- und
VAR-Schraube entfernen.
U1-PE, V1-PE, W1-PE
U1
M
V1 1000 V DC,
3~
> 100 Mohm
W1
PE
3
1
