Prozessdruckmessung foundation fieldbus drucktransmitter mit keramik- und metallsensoren (25 Seiten)

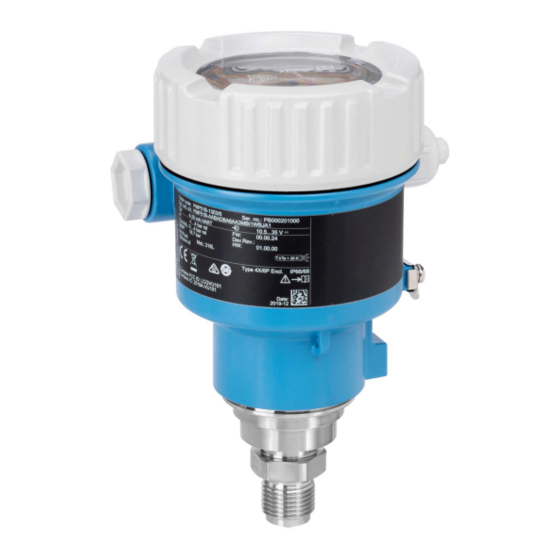

Inhaltszusammenfassung für Endress+Hauser Cerabar PMP51B
Seite 1
Products Solutions Services BA02051P/00/DE/03.21 71545455 2021-11-30 Gültig ab Version 01.00.zz (Gerätefirmware) Betriebsanleitung Cerabar PMP51B Prozessdruckmessung Analog 4-20 mA Analog...
Seite 2
Sicherheitshinweise im Dokument sorgfältig lesen Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem entwick- lungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erweiterun- gen dieser Anleitung gibt die Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
Hinweise zum Dokument Cerabar PMP51B Analog Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Cerabar PMP51B Analog Hinweise zum Dokument Zusätzliche Informationen: Verweis auf Dokumentation: Verweis auf Seite: Handlungsschritte: Ergebnis eines Handlungsschritts: 1.2.4 Symbole in Grafiken Positionsnummern: 1, 2, 3 ... Handlungsschritte: Ansichten: A, B, C, ... 1.2.5 Symbole am Gerät Sicherheitshinweis: Sicherheitshinweise in der zugehörigen Betriebsanleitung beachten.
Hinweise zum Dokument Cerabar PMP51B Analog Abkürzungsverzeichnis A0029505 OPL: Die OPL (Over Pressure Limit = Sensor Überlastgrenze) für das Gerät ist abhängig vom druckschwächs- ten Glied der ausgewählten Komponenten, das heißt, neben der Messzelle ist auch der Prozessanschluss zu beachten. Druck- Temperaturabhängigkeit beachten.
Cerabar PMP51B Analog Hinweise zum Dokument In diesem Beispiel ist der TD somit 2:1. Diese Messspanne ist Nullpunkt basierend. Dokumentation Download aller verfügbaren Dokumente über: • Seriennummer des Geräts (Beschreibung siehe Umschlagseite) oder • Data-Matrix-Codes des Geräts (Beschreibung siehe Umschlagseite) oder •...
Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungs- gemäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung. Arbeitssicherheit Bei Arbeiten am und mit dem Gerät:...
Cerabar PMP51B Analog Grundlegende Sicherheitshinweise Zulassungsrelevanter Bereich Um eine Gefährdung für Personen oder für die Anlage beim Geräteeinsatz im zulassungs- relevanten Bereich auszuschließen (z.B. Explosionsschutz, Druckgerätesicherheit): ‣ Anhand des Typenschildes überprüfen, ob das bestellte Gerät für den vorgesehenen Gebrauch im zulassungsrelevanten Bereich eingesetzt werden kann.
Produktbeschreibung Cerabar PMP51B Analog Produktbeschreibung Produktaufbau 3.1.1 Metallische Prozessmembran Gerät Standard (ohne Druckmittler) A0043089 Messelement Kanal mit Füllflüssigkeit Metallische Prozessmembran Druck Der Prozessdruck lenkt die metallische Prozessmembran des Sensors aus. Eine Füllflüssig- keit überträgt den Druck auf eine Wheatstonesche Messbrücke (Halbleitertechnologie).
Seite 11
Cerabar PMP51B Analog Produktbeschreibung Gerät mit Druckmittler A0043583 Messelement Innenliegende Prozessmembran Kanal mit Füllflüssigkeit Metallische Prozessmembran Druck Der Prozessdruck wirkt auf die Prozessmembran des Druckmittlers und wird von einer Druckmittlerfüllflüssigkeit auf die innenliegende Prozessmembran übertragen. Die innen- liegende Prozessmembran wird ausgelenkt. Eine Füllflüssigkeit überträgt den Druck auf das Messelement auf dem sich eine Widerstandmessbrücke befindet.
Produktbeschreibung Cerabar PMP51B Analog 3.1.2 Füllstandsmessung (Pegel, Volumen und Masse) Gerät Standard (ohne Druckmittler) ρ g A0038343 Höhe (Füllstand) Druck ρ Dichte des Messstoffs Gravitationskonstante Gerät mit Druckmittler ρ g A0038342 1 Beispielhafte Darstellung: Druckmittler mit Kapillare Höhe (Füllstand) Druck ρ...
• Entsprechen die Daten auf dem Typenschild den Bestellangaben und dem Lieferschein? • Sind die Dokumentationen vorhanden? • Falls erforderlich (siehe Typenschild): Sind die Sicherheitshinweise (XA) vorhanden? Wenn eine dieser Bedingungen nicht zutrifft: Rücksprache mit Endress+Hauser hal- ten. 4.1.1 Lieferumfang Im Lieferumfang ist enthalten: •...
Warenannahme und Produktidentifizierung Cerabar PMP51B Analog Die Typenschilder beinhalten folgende Angaben: • Herstellername und Gerätename • Adresse des Zertifikatshalters und Herstellungsland • Bestellcode und Seriennummer • Technische Daten • Zulassungsrelevante Angaben Die Angaben auf dem Typenschild mit der Bestellung vergleichen.
• Um eine optimale Ablesbarkeit der Vor-Ort-Anzeige zu garantieren, Gehäuse und Vor- Ort-Anzeige ausrichten • Für die Montage des Geräts an Rohren oder Wänden bietet Endress+Hauser eine Monta- gehalterung an • Spülringe für Flansche, Flansch- und Zellendruckmittler verwenden, wenn Messstoffab- lagerungen oder Verstopfungen an der Prozessmembran zu befürchten sind...
Montage Cerabar PMP51B Analog 5.1.4 Einbauhinweise für Geräte mit Druckmittlern HINWEIS Falsche Handhabung! Beschädigung des Geräts! ‣ Druckmittler und Drucktransmitter bilden ein geschlossenes, kalibriertes System, das mit Druckmittler-Füllflüssigkeit befüllt wurde. Die Befüllöffnungen auf keinen Fall öff- nen. ‣ Zugentlastung sicherstellen, um das Abknicken der Kapillare zu verhindern (Biegera- dius ≥...
Cerabar PMP51B Analog Montage • Druckausgleich (1) frei von Verschmutzungen halten • Eine lageabhängige Nullpunktverschiebung (bei leerem Behälter zeigt der Messwert nicht Null an) kann korrigiert werden • Druckmittler verschieben je nach Montagelage den Nullpunkt zusätzlich • Zur Montage wird die Verwendung von Absperrarmaturen und/oder Wassersackrohre empfohlen •...
Montage Cerabar PMP51B Analog • Idealerweise Gerät mit Wassersackrohr in Kreisform unterhalb des Entnahmestutzens montieren Eine Montage oberhalb des Entnahmestutzens ist ebenfalls zulässig • Wassersackrohr vor der Inbetriebnahme mit Flüssigkeit füllen 5.2.3 Druckmessung in Flüssigkeiten A0038732 Gerät Absperrarmatur Wassersackrohr Gerät mit Absperrarmatur unterhalb oder auf gleicher Höhe des Entnahmestutzens mon- tieren.
Seite 19
Cerabar PMP51B Analog Montage Wärmeleitfähigkeit ≤ 0,04 W/(m x K) und für die maximal erlaubte Umgebungs- und Pro- zesstemperatur. Die Daten wurden unter der kritischsten Anwendung "ruhende Luft" ermit- telt. Maximal erlaubte Isolierhöhe, hier dargestellt an einem Gerät mit Flansch:...
Seite 20
Montage Cerabar PMP51B Analog 5.2.7 Wärmedämmung bei Montage mit Druckmittlertyp "Temperaturentkoppler" Einsatz von Temperaturentkopplern bei andauernden extremen Messstofftemperaturen, die zum Überschreiten der maximal zulässigen Elektroniktemperatur von +85 °C (+185 °F) führen. Druckmittlersysteme mit Temperaturentkopplern können abhängig von der einge- setzten Füllflüssigkeit maximal bis +400 °C (+752 °F) eingesetzt werden. Details siehe Technische Information.
Cerabar PMP51B Analog Montage Position –35 °C (–31 °F) –70 °C (–94 °F) 80 °C (176 °F) 400 °C (752 °F) 85 °C (185 °F) 300 °C (572 °F) –50 °C (–58 °F) 130 °C (266 °F) –35 °C (–31 °F) –70 °C (–94 °F)
Montage Cerabar PMP51B Analog ø42...60 (1.65...2.36) 122 (4.8) 140 (5.51) 158 (6.22) 175 (6.89) A0028493 Maßeinheit mm (in) Bestellinformation: • Bestellbar über den Produktkonfigurator • Bestellbar als separates Zubehör, Teilenummer 71102216 Wenn das Gerät mit Separatgehäuse bestellt wird, dann ist der Montagehalter im Lie- ferumfang enthalten.
Cerabar PMP51B Analog Montage Zusammenbau und Montage 1. Stecker (Position 4) in die entsprechende Buchse des Kabels (Position 6) stecken. 2. Kabel mit Buchse (Position 6) bis zum Anschlag in Gehäuseadapter (Position 1) ste- cken. 3. Arretierungsschraube (Position 3) festziehen.
Montage Cerabar PMP51B Analog Ihre Vorteile • Einfache Montage durch optimale Ausrichtung des Gehäuses • Gut zugängliche Bedienung des Gerätes • Optimale Ablesbarkeit der Vor-Ort-Anzeige (optional) A0043807 Feststellschraube HINWEIS Gehäuse kann nicht vollständig abgeschraubt werden. ‣ Außenliegende Feststellschraube maximal 1,5 Umdrehungen lösen. Bei zu weitem bzw.
Cerabar PMP51B Analog Elektrischer Anschluss Elektrischer Anschluss Anschlussbedingungen 6.1.1 Potenzialausgleich Der Schutzleiter am Gerät muss nicht angeschlossen werden. Potenzialausgleichsleitung kann bei Bedarf an der äußeren Erdungsklemme des Transmitters angeschlossen werden, bevor das Gerät angeschlossen wird. A0045411 Erdungsklemme für den Anschluss der Potenzialausgleichsleitung...
6.2.5 Überspannungsschutz Geräte ohne optionalen Überspannungsschutz Geräte von Endress+Hauser erfüllen die Produktnorm IEC / DIN EN 61326-1 (Tabelle 2 Industrieumgebung). Abhängig von der Art des Anschlusses (DC-Versorgung, Ein- Ausgangsleitung) werden nach IEC / DIN EN 61326-1 verschiedene Prüfpegel gegen Transiente Überspannungen (IEC / DIN EN 61000-4-5 Surge) angewandt: Prüfpegel für DC-Versorgungsleitungen und IO-Leitungen: 1000 V Leitung gegen Erde...
Cerabar PMP51B Analog Elektrischer Anschluss Überspannungskategorie Überspannungskategorie II 6.2.6 Verdrahtung WARNUNG Versorgungsspannung möglicherweise angeschlossen! Gefahr durch Stromschlag und/oder Explosionsgefahr! ‣ Beim Einsatz des Gerätes in explosionsgefährdeten Bereichen sind die entsprechenden nationalen Normen und die Angaben in den Sicherheitshinweisen (XAs) einzuhalten.
Elektrischer Anschluss Cerabar PMP51B Analog 6.2.7 Klemmenbelegung Einkammer Gehäuse A0042594 3 Anschlussklemmen und Erdungsklemme im Anschlussraum Plus-Klemme Minus-Klemme interne Erdungsklemme 6.2.8 Kabeleinführungen A0045413 Kabeleinführung Blindstopfen Die Art der Kabeleinführung hängt von der bestellten Gerätevariante ab. Anschlusskabel prinzipiell nach unten ausrichten, damit keine Feuchtigkeit in den Anschlussraum eindringen kann.
Bedienungsmöglichkeiten Cerabar PMP51B Analog Bedienungsmöglichkeiten Bedientasten und DIP-Schalter auf dem Elektronikeinsatz Zero/I Span/II Display A0039344 Bedientaste für Messanfang (Zero) Bedientaste für Messende (Span) DIP-Schalter für Dämpfung DIP-Schalter für Verriegelung und Entriegelung des Geräts Die Einstellung der DIP-Schalter hat gegenüber den Einstellungen über andere Bedienmöglichkeiten (z. B.
Cerabar PMP51B Analog Inbetriebnahme Inbetriebnahme Vorbereitungen Der Messbereich und die Einheit, in die der Messwert übertragen wird, entspricht der Angabe auf dem Typenschild. WARNUNG Überschreitung oder Unterschreitung des zulässigen Betriebsdrucks! Verletzungsgefahr durch berstende Teile! Warnmeldungen werden bei zu hohem Druck ausgegeben.
Seite 32
Inbetriebnahme Cerabar PMP51B Analog 3. Nach kurzem Aufleuchten der LED wurde der anliegende Druck für den Messanfang übernommen. Messende einstellen (Druck oder skalierte Variable) 1. Gewünschter Druck für Messende liegt am Gerät an. 2. Taste "Span" für mindestens 3 s drücken.
Cerabar PMP51B Analog Inbetriebnahme 8.3.2 Linearisierung In folgendem Beispiel soll das Volumen in einem Tank mit konischem Auslauf in m gemessen werden. Voraussetzungen: • Punkte für Linearisierungstabelle bekannt • Füllstandabgleich durchgeführt • Linearisierungskennlinie muss stetig steigen oder fallen [mA] [m ] A0038910 1.
Seite 34
Inbetriebnahme Cerabar PMP51B Analog Verplombungsplan Für den Einsatz im eichpflichtigen Verkehr ist die Verplombung des Gehäusedeckels vor- gesehen. A0038742 Einkammer Gehäuse Zweikammer Gehäuse Endress+Hauser...
Bei Anzeige einer Fehlermeldung folgende Maßnahmen ergreifen: • Kabel/Spannungsversorgung prüfen • Druckwert auf Plausibilität prüfen • Gerät neu starten • Reset durchführen (Gerät muss bei Bedarf neu eingestellt werden) Wenn die Maßnahmen nicht zur Behebung des Fehlers führen, an Endress+Hauser Nie- derlassung wenden. Endress+Hauser...
Diagnose und Störungsbehebung Cerabar PMP51B Analog 9.1.3 Zusätzliche Tests Wenn eine eindeutige Fehlerursache nicht feststellbar ist, oder das Problem sowohl von Gerät als auch Anwendung verursacht werden kann, können folgende, zusätzliche Tests durchgeführt werden: 1. Digitalen Druckwert (Display, HART, .. ) überprüfen.
Cerabar PMP51B Analog Diagnose und Störungsbehebung Diagnoseinformation auf Vor-Ort-Anzeige 9.2.1 Diagnosemeldung Messwertanzeige und Diagnosemeldung im Störungsfall Störungen, die das Selbstüberwachungssystem des Geräts erkennen, werden als Diagnose- meldung im Wechsel mit der Einheit angezeigt. A0043759 Statussignal Statussymbol mit Diagnoseereignis Statussignale Option "Ausfall (F)"...
Diagnose und Störungsbehebung Cerabar PMP51B Analog 9.3.1 Liste der Diagnoseereignisse Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnose- nummer [ab Werk] verhalten [ab Werk] Diagnose zum Sensor Sensorverbindung feh- Sensorverbindung prüfen Alarm lerhaft Sensorinitialisierung 1. Gerät neu starten Alarm fehlerhaft 2. Service kontaktieren Sensorfehler 1.
Seite 39
Cerabar PMP51B Analog Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnose- nummer [ab Werk] verhalten [ab Werk] Stromausgang außer- 1. Prozess prüfen Warning halb Bereich 2. Einstellung des Stromausgangs prüfen Simulation Fehlermo- Simulation ausschalten Alarm dus aktiv Simulation Prozess- Simulation ausschalten Warning größe aktiv...
Diagnose und Störungsbehebung Cerabar PMP51B Analog Ereignis-Logbuch 9.4.1 Ereignishistorie Eine chronologische Übersicht zu den aufgetretenen Ereignismeldungen bietet das Unter- menü Ereignisliste Navigationspfad Diagnose → Ereignislogbuch Max. 100 Ereignismeldungen können chronologisch angezeigt werden. Die Ereignishistorie umfasst Einträge zu: • Diagnoseereignissen • Informationsereignissen...
10.1.2 Spülringe Durch die Verwendung von Spülringen kann die Prozessmembrane gereinigt werden, ohne das Gerät aus dem Prozess zu nehmen. Für weitere Informationen, Endress+Hauser Vertriebsbüro kontaktieren. 10.1.3 Außenreinigung Hinweise zur Reinigung • Das verwendete Reinigungsmittel darf die Oberflächen und Dichtungen nicht angreifen •...
Reparatur 11.1 Allgemeine Hinweise 11.1.1 Reparaturkonzept Das Endress+Hauser-Reparaturkonzept sieht vor, dass die Geräte modular aufgebaut sind und Reparaturen durch den Endress+Hauser-Service oder durch entsprechend geschulte Kunden durchgeführt werden können. Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Austauschanleitung zusammengefasst.
Die Webseite der zuständigen Vertriebszentrale mit allen relevanten Rücksen- dungsinformationen öffnet sich. 1. Wenn das gewünschte Land nicht aufgelistet ist: Auf Link "Choose your location" klicken. Eine Übersicht mit Endress+Hauser Vertriebszentralen und Repräsentanten öff- net sich. 2. Zuständige Endress+Hauser Vertriebszentrale kontaktieren. 11.4 Entsorgung Gemäß...
Zubehör Cerabar PMP51B Analog Zubehör 12.1 Gerätespezifisches Zubehör 12.1.1 Mechanisches Zubehör • Montagehalter für Gehäuse • Montagehalter für Block&Bleed Ventile • Block&Bleed Ventile: • Block&Bleed Ventile können als beigelegtes Zubehör bestellt werden (Dichtung für Montage liegt bei) • Block&Bleed Ventile können als montiertes Zubehör bestellt werden (montierte Ven- tilblöcke werden mit einem dokumentierten Lecktest geliefert)
Cerabar PMP51B Analog Technische Daten Technische Daten 13.1 Ausgang Ausgangssignal Stromausgang 4...20 mA Analog, 2-Draht Der Stromausgang bietet drei auswählbare Betriebsarten: • 4,0 … 20,5 mA • NAMUR NE 43: 3,8 … 20,5 mA (Werkeinstellung) • US mode: 3,9 … 20,8 mA Ausfallsignal Ausfallsignal gemäß...
Technische Daten Cerabar PMP51B Analog 13.2 Umgebung Umgebungstemperaturbe- Folgende Werte gelten bis zu einer Prozesstemperatur von +85 °C (+185 °F). Bei höheren reich Prozesstemperaturen verringert sich die zulässige Umgebungstemperatur. • Ohne LCD-Anzeige: Standard: –40 … +85 °C (–40 … +185 °F) •...
Seite 49
Atmosphäre Einsatz in stark korrosiver Umgebung Bei korrosiver Umgebung (z. B. maritimer Umgebung / Küstennähe) empfiehlt Endress+Hauser für Kapillare eine PVC-beschichtete Kapillarummantelung oder eine PTFE-Kapillarummantelung und das Edelstahlgehäuse. Der Messumformer kann zusätz- lich mittels einer Sonderbeschichtung geschützt werden (Technisches Sonder Produkt (TSP)).
Seite 50
Technische Daten Cerabar PMP51B Analog Vibrationsfestigkeit Einkammer Gehäuse Konstruktiver Aufbau Sinus Schwingung IEC 61298-3:2008 Schock Gerät 10 Hz…60 Hz: ±0,35 mm (0,0138 in) 30 g 60 Hz…1000 Hz: 5 g Gerät mit Druckmittlertyp "Kompakt" oder "Temperaturent- 10 Hz…60 Hz: ±0,15 mm (0,0059 in) 30 g koppler"...
Cerabar PMP51B Analog Technische Daten 13.3 Prozess Prozesstemperaturbereich Gerät Standard (ohne Druckmittler) HINWEIS Die zulässige Prozesstemperatur hängt vom Prozessanschluss, Prozessdichtung, Umgebungstemperatur und von der Art der Zulassung ab. ‣ Bei der Auswahl des Geräts sind alle Temperaturangaben in diesem Dokument zu berücksichtigen.
Seite 52
Technische Daten Cerabar PMP51B Analog Füllflüssigkeit Dichte kg/m Pflanzenöl Inertes Öl 1900 Dichte der Druckmittler-Füllflüssigkeit bei 20 °C (68 °F). Die Berechnung des Betriebstemperaturbereichs eines Druckmittlersystems ist abhängig von Füllflüssigkeit, Kapillarlänge und Kapillar-Innendurchmesser, Prozesstemperatur und Ölvolumen des Druckmittlers. Detaillierte Berechnungen, z. B. für Temperaturbereiche, Unterdruck- und Temperaturbereiche, werden separat im Applicator "Sizing Diaphragm...
Cerabar PMP51B Analog Technische Daten Geräte mit PTFE-beschichteter Druckmittler Prozessmembran Die Antihaftbeschichtung hat sehr gute Gleiteigenschaften und dient dem Schutz der Pro- zessmembran vor abrasiven Medien. HINWEIS Zerstörung des Geräts durch falschen Verwendungszweck der PTFE-Beschichtung! ‣ Die verwendete PTFE-Beschichtung ist nicht zum Schutz gegen korrosive Medien geeignet, sondern dient dem Abrasionsschutz.
Seite 54
Messbereich 700 bar (10 500 psi) Berstdruck: 2 800 bar (40 600 psi) Reinstgasanwendungen Zusätzlich bietet Endress+Hauser Geräte für spezielle Anwendungen an, wie z. B. für Reinstgas, die von Öl und Fett gereinigt sind. Für diese Geräte gelten keine besonderen Einschränkungen hinsichtlich den Prozessbedingungen.
Seite 55
Cerabar PMP51B Analog Technische Daten zesstemperatur. Die Daten wurden unter der kritischsten Anwendung "ruhende Luft" ermit- telt. Maximal erlaubte Isolierhöhe, hier dargestellt an einem Gerät mit Flansch: A0020474 Umgebungstemperatur Prozesstemperatur Maximal erlaubte Isolierhöhe Isoliermaterial Montage mit Druckmittlertyp "Kompakt" [°F] [°C] −58...
Seite 56
Technische Daten Cerabar PMP51B Analog Wärmedämmung bei Montage mit Druckmittlertyp "Temperaturentkoppler" Einsatz von Temperaturentkopplern bei andauernden extremen Messstofftemperaturen, die zum Überschreiten der maximal zulässigen Elektroniktemperatur von +85 °C (+185 °F) führen. Druckmittlersysteme mit Temperaturentkopplern können abhängig von der einge- setzten Füllflüssigkeit maximal bis +400 °C (+752 °F) eingesetzt werden. Details siehe Technische Information.
Seite 57
Cerabar PMP51B Analog Technische Daten Position 80 °C (176 °F) 400 °C (752 °F) 85 °C (185 °F) 300 °C (572 °F) –50 °C (–58 °F) 130 °C (266 °F) –35 °C (–31 °F) –70 °C (–94 °F) 67 °C (153 °F) 400 °C (752 °F)
