RIA46
!
Current (Strom)
Signalbereich (siehe Technische Daten); Messbereichsanfang und -ende definiert durch gewählten Typ
Lower range
Messbereich Anfang; Dezimalpunkt mit eingeben
Upper range
Messbereich Ende; Dezimalpunkt mit eingeben
Endress+Hauser

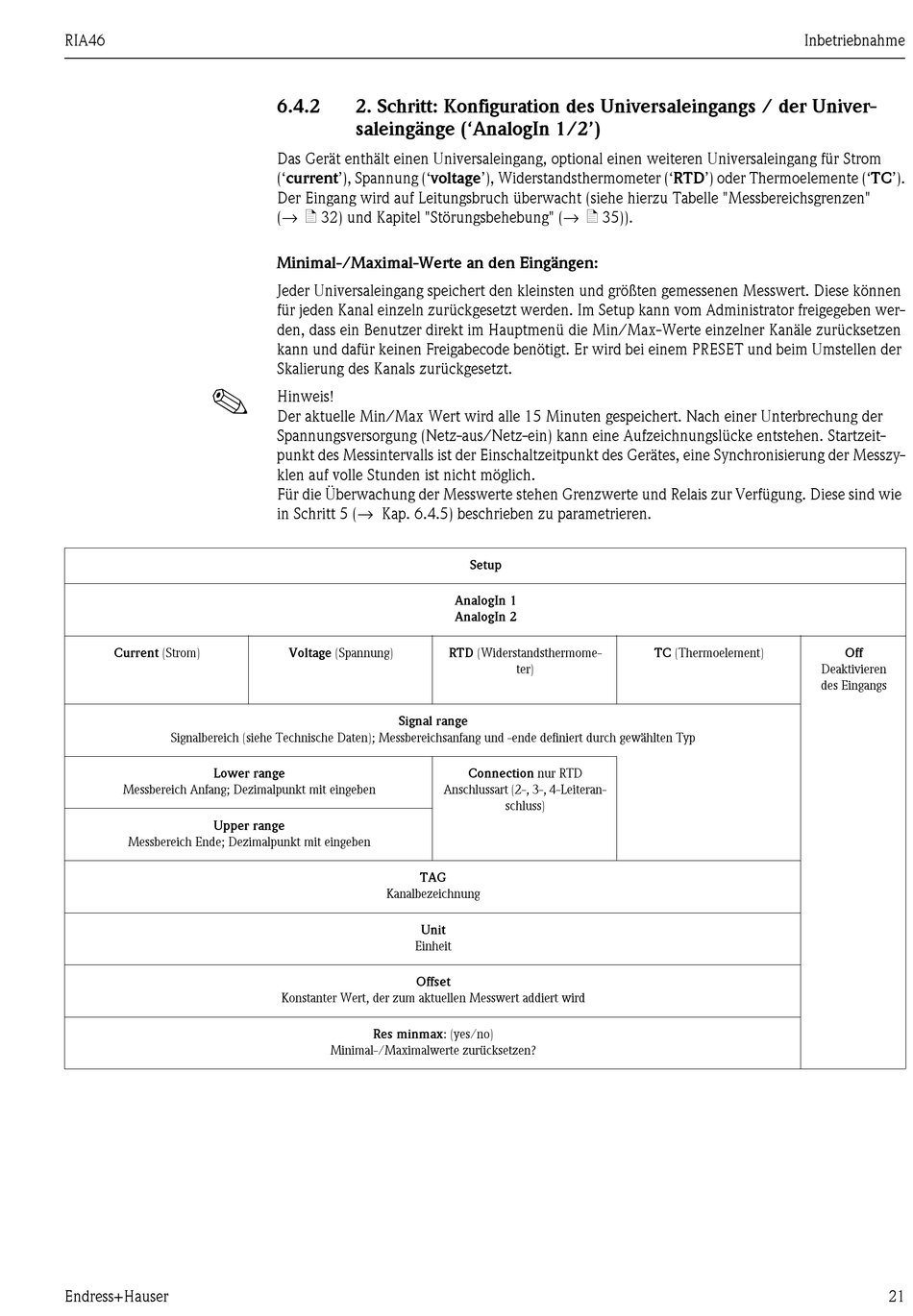

6.4.2 2. Schritt: Konfiguration des Universaleingangs / der Univer-
saleingänge ('AnalogIn 1/2')
Das Gerät enthält einen Universaleingang, optional einen weiteren Universaleingang für Strom
('current'), Spannung ('voltage'), Widerstandsthermometer ('RTD') oder Thermoelemente ('TC').
Der Eingang wird auf Leitungsbruch überwacht (siehe hierzu Tabelle "Messbereichsgrenzen"
(→ ä 32) und Kapitel "Störungsbehebung" (→ ä 35)).
Minimal-/Maximal-Werte an den Eingängen:
Jeder Universaleingang speichert den kleinsten und größten gemessenen Messwert. Diese können
für jeden Kanal einzeln zurückgesetzt werden. Im Setup kann vom Administrator freigegeben wer-
den, dass ein Benutzer direkt im Hauptmenü die Min/Max-Werte einzelner Kanäle zurücksetzen
kann und dafür keinen Freigabecode benötigt. Er wird bei einem PRESET und beim Umstellen der
Skalierung des Kanals zurückgesetzt.
Hinweis!
Der aktuelle Min/Max Wert wird alle 15 Minuten gespeichert. Nach einer Unterbrechung der
Spannungsversorgung (Netz-aus/Netz-ein) kann eine Aufzeichnungslücke entstehen. Startzeit-
punkt des Messintervalls ist der Einschaltzeitpunkt des Gerätes, eine Synchronisierung der Messzy-
klen auf volle Stunden ist nicht möglich.
Für die Überwachung der Messwerte stehen Grenzwerte und Relais zur Verfügung. Diese sind wie
in Schritt 5 (→ Kap. 6.4.5) beschrieben zu parametrieren.
Voltage (Spannung) RTD (Widerstandsthermome-
Signal range
Anschlussart (2-, 3-, 4-Leiteran-
TAG
Kanalbezeichnung
Unit
Einheit
Offset
Konstanter Wert, der zum aktuellen Messwert addiert wird
Res minmax: (yes/no)
Minimal-/Maximalwerte zurücksetzen?
Setup
AnalogIn 1
AnalogIn 2
ter)
Connection nur RTD
schluss)
Inbetriebnahme
TC (Thermoelement)
Deaktivieren
des Eingangs
Off
