ASUS stellt dieser Anleitung ohne Mängelgewähr und ohne jegliche Garantien und Gewährleistungen gleich welcher Art, ob ausdrücklich oder implizit, einschließlich implizierter Gewährleistungen von Markttauglichkeit und Eignung für einen bestimmten Zweck zur Verfügung. In keinem Fall haften ASUS, ihre Direktoren, leitenden Angestellten, Mitarbeiter oder Agenten für jegliche indirekten, speziellen, beiläufigen oder Folgeschäden (einschließlich Schäden durch entgangenen Gewinn, Geschäftsverlust,...
TCO Certified A third-party certification according to ISO 14024 Toward sustainable IT products Say hello to a more sustainable product IT products are associated with a wide range of sustainability risks throughout their life cycle. Human rights violations are common in the factories.
Hinweise FCC-Hinweis Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen. • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß...
Seite 5
Bei Lieferung mit einem Netzkabel mit 3-poligem Stecker schließen Sie das Kabel an eine 3-polige geerdete Steckdose an. Setzen Sie den Erdungskontakt des Netzkabels nicht außer Kraft, bspw. Zur Anbringung eines 2-poligen Adapters. Der Erdungskontakt ist ein wichtiges Sicherheitsmerkmal. Entsorgung des Altgerätes durch den Nutzer in privaten Haushalten in der Europäischen Union.
Sicherheitshinweise • Es empfiehlt sich, vor dem Aufstellen des Monitors die mitgelieferte Dokumentation aufmerksam durchzulesen. • Um Brände oder einen Stromschlag zu verhindern, darf der Monitor nicht Regen oder Feuchtigkeit ausgesetzt werden. • Versuchen Sie nicht, das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung im Geräteinnern kann zu schweren Verletzungen führen.
Seite 7
WARNUNG Die Nutzung anderer als der angegebenen Kopf- oder Ohrhörer kann aufgrund übermäßiger Geräuschpegel zu Hörverlust führen.
Pflege und Reinigung • Vor Hochheben oder Versetzen des Monitors sollten sämtliche Kabel herausgezogen werden. Halten Sie sich beim Aufstellen des Monitors an die Hinweise zum Anheben des Geräts. Fassen Sie das Gerät beim Heben oder Tragen an den Kanten. Heben Sie das Display nicht am Ständer oder am Kabel an.
So finden Sie weitere Informationen Folgende Informationsquellen liefern weitere Hinweise sowie Updates für Produkte und Software: ASUS-Internetseiten Die ASUS-Internetseiten des Unternehmens für die einzelnen Länder liefern aktualisierte Informationen über Hardware und Software von ASUS. Die allgemeine Web-Site: http://www.asus.com Weitere Dokumentation Das Gerätepaket enthält u.

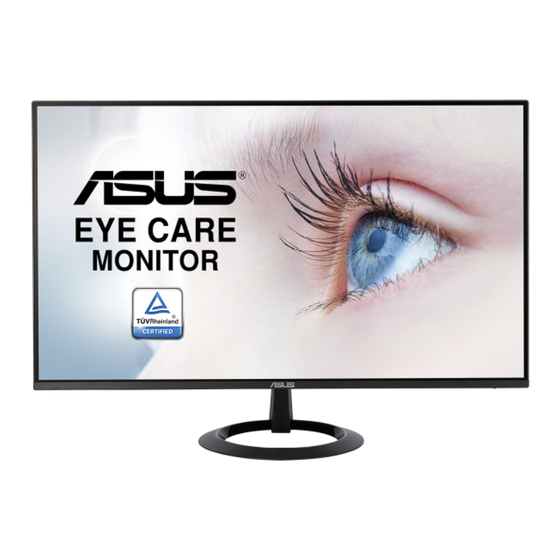

® Vielen Dank, dass Sie diesen ASUS LCD-Monitor gekauft haben! Dieser neueste Widescreen LCD-Monitor von ASUS verfügt über ein schärferes, breiteres und helleres Display als seine Vorgänger plus eine Reihe von Funktionen, die das Arbeiten mit dem Gerät noch angenehmer und die Darstellung noch natürlicher machen.
Monitor montieren So montieren Sie den Monitor: Legen Sie den Bildschirm flach auf ein Tuch auf dem Tisch; bringen Sie dann die Basis am Arm an und fixieren Sie beide Teile sicher mit der Schraube. Sie lässt sich problemlos von Hand festziehen. Stellen Sie einen für Sie bequemen Neigungswinkel ein. -5 ~ 23 Kapitel 1: Einführung...
Wert zufügen oder erhöhen • Eingangsquellenwahl-Schnelltaste Helligkeit-Element / Wert verringern: • Nächstes Element oder Wert verringern • Helligkeit-Schnelltaste Schließen- / Zurück-Taste: • Zum vorherigen Menü zurückkehren. • OSD-Menü verlassen. Ein-/Austaste: • Zum Aktivieren des „Abschalten“-OSD, wenn der Monitor eingeschaltet ist. ASUS LCD-Monitor VZ27E-Serie...
Neigungswinkel des Monitors so einstellen, dass Sie das Display bequehm ansehen können. • Halten Sie den Monitorfuß während der Einstellung des Winkels fest. • Sie können Monitor auf einen Neigungswinkel zwischen +23 ˚ und -5 ˚ anpassen -5 ~ 23 Es ist normal, dass der Monitor während der Anpassung des Betrachtungswinkels leicht wackelt. ASUS LCD-Monitor VZ27E-Serie...
OSD-Menü (Bildschirmmenü) 3.1.1 Konfiguration ASUS VZ27E Splendid Standardmodus VGA 1920x1080@60Hz Standardmodus sRGBmodus Landschaftsmodus Theatermodus Spielmodus Nachtmodus Lesemodus Darkroom Mode Blenden Sie das OSD-Menü mit der MENU-Taste ein. Drücken Sie zum Umschalten zwischen den Menüoptionen und . Währen Sie sich im Menü bewegen, wird der Name der aktuell ausgewählten Option hervorgehoben.
• Im sRGBmodus können die Funktionen Sättigung, Farbtemp., Hautton, Schärfe, Helligkeit, Kontrast und ASCR vom Benutzer nicht konfiguriert werden. • Im Lesemodus können die Funktionen Sättigung, Hautton, Schärfe, ASCR, Kontrast und Farbtemp. vom Benutzer nicht konfiguriert werden. ASUS LCD-Monitor VZ27E-Serie...
Eye Care Mit dieser Funktion können Sie Einstellungen zum Schutz Ihrer Augen vornehmen. ASUS VZ27E Eye Care Standardmodus VGA 1920x1080@60Hz Blaulichtfilter Pausenhinweis Farbverstärkung EyeCheck • Blaulichtfilter: Bei dieser Funktion können Sie den Blaulichtfilter von 0 auf Max. einstellen. 0: Keine Änderung.
Seite 19
Diese Funktion ist nicht verfügbar, wenn Rim Menü Splendid der sRGBmodus ausgewählt ist. • Diese Funktion ist nicht verfügbar, wenn Rötlich oder Gelblich im Menü Hautton ausgewählt ist. • EyeCheck: Die EyeCheck-Funktion enthält drei Muster: (1) Snellen- Diagramm (2) Amslter-Gitter (3) Astigmatismus. Snellen Chart Amslter Grid Astigmatism ASUS LCD-Monitor VZ27E-Serie...
Seite 20
Farbe Mit dieser Funktion wählen Sie die gewünschte Bildfarbe. ASUS VZ27E Farbe Standardmodus VGA 1920x1080@60Hz Helligkeit Kontrast Sättigung Farbtemp. Hautton • Helligkeit: Möglich sind Werte zwischen 0 und 100. • Kontrast: Möglich sind Werte zwischen 0 und 100. • Sättigung: Möglich sind Werte zwischen 0 und 100.
Seite 21
• Kontrollen: Stellt das Seitenverhältnis auf „Vollbild“, „4:3“ oder „OverScan“ (nur bei HDMI) ein. • VividPixel: ASUS exklusive Technologie, die realistische Darstellung für kristallklaren und detailorientierten Genuss bietet. Möglich sind Werte zwischen 0 und 100. • ASCR: Wählen Sie zum De-/Aktivieren des dynamischen Kontrastverhältnisses EIN oder AUS.
Der Takt (Pixelfrequenz) steuert die Anzahl von Pixeln bei horizontaler Abtastung. Wenn die Frequenz nicht richtig eingestellt ist, zeigt der Bildschirm vertikale Streifen, das Bild wird nicht proportional dargestellt. Eingangswahl Zum Umschalten der Eingangsquelle zwischen VGA- und HDMI- Eingangssignal. ASUS VZ27E Eingangswahl Standardmodus VGA 1920x1080@60Hz HDMI Kapitel 3: Allgemeines...
Seite 23
Wählen Sie zum Aufrufen des GamePlus-Hauptmenüs EIN. • Wählen Sie mit zwischen Fadenkreuz, Timer, FPS-Zähler und Anzeigeausrichtung. • Bestätigen Sie mit der mittleren Taste die gewählte Funktion. Drücken Sie zum Zurückkehren . Mit brechen Sie den Vorgang ab und verlassen das Menü. ASUS LCD-Monitor VZ27E-Serie...
Seite 24
GamePlus-Hauptmenü GamePlus - Fadenkreuz GamePlus GamePlus Fadenkreuz Timer FPS-Zähler Anzeigeausrichtung GamePlus-Hauptmenü - GamePlus - FPS-Zähler NEXT BACK/EXIT Timer GamePlus GamePlus • QuickFit: Enthält drei Muster: (1) Gitter (2) Papiergröße (3) Fotogröße. Gittermuster: Vereinfachen Designern und Benutzern die Anordnung von Inhalten und Layout einer Seite; dadurch erhalten sie ein einheitlicheres Aussehen und einen authentischeren Eindruck.
Seite 25
Taste auf der rechten Seite länger als fünf Sekunden gedrückt halten, wird die Tastensperre deaktiviert. • Information: Zur Anzeige der Monitordaten. • Betriebsanzeige: Ein-/Ausschalten der Betriebs-LED. • Ein-/Austaste-Sperre: Zum Deaktivieren / Aktivieren der Ein-/Austaste. • Fabrikseinst: Mit „JA“ werden alle Einstellungen auf die werksseitigen Standardvorgaben zurückgesetzt. ASUS LCD-Monitor VZ27E-Serie...
Verknüpfung Durch Auswahl dieser Option können Sie die beiden Verknüpfung- Taste einstellen. ASUS VZ27E Verknüpfung Standardmodus VGA 1920x1080@60Hz Verknüpfung 1 Blaulichtfilter Verknüpfung 2 Splendid Helligkeit Auto-Einstellung Kontrast Eingangswahl Farbtemp. QuickFit GamePlus • Verknüpfung 1: Sie können bei der Belegung der Schnelltaste zwischen „Blaulichtfilter“, „Splendid“, „Helligkeit“, „Auto-...
678mm x 532mm x 124mm (B x H x T) Nettogewicht (ca.) 3,6kg Bruttogewicht (ca.) 5,2 kg Nennspannung 19 V DC (eingebaut) Temperatur 0 °C – +35 °C 10 % – 80 % Feuchtigkeit 3.685 m Höhe ASUS LCD-Monitor VZ27E-Serie 3-11...
Prolembeseitigung (FAQ) Problem Lösungsvorschläge Betriebsanzeige leuchtet nicht. • Drücken Sie , um festzustellen, ob der Monitor eingeschaltet ist. • Vergewissern sich, dass das Netzkabel richtig an Display und Steckdose angeschlossen ist. • Prüfen Sie die Betriebsanzeige-Funktion im Hauptmenü. Wählen Sie zum Einschalten der Betriebs-LED „EIN“.
