Systemübersicht Dell™ PowerEdge™ R550 ist der neueste 2-HE-Rack-Server von Dell mit zwei Sockeln, der für komplexe Workloads mit ® hochskalierbaren Arbeitsspeicher-, I/O- und Netzwerkoptionen konzipiert ist. Das System unterstützt skalierbare Intel Xeon ® Prozessoren der 3. Generation, bis zu 16 DIMMs, PCI Express (PCIe) 4.0-fähige Erweiterungssteckplätze und eine Auswahl von...
Systemfunktionen und Generationenvergleich Die folgende Tabelle enthält einen Vergleich zwischen PowerEdge R550 und PowerEdge R540: Tabelle 2. Funktionsvergleich Funktion PowerEdge R550 PowerEdge R540 ® ® ® ® Prozessor Maximal zwei Intel Xeon Scalable-Prozessoren Maximal zwei Intel Xeon Scalable-Prozessoren der 2. der 3.
Seite 7
Tabelle 2. Funktionsvergleich (fortgesetzt) Funktion PowerEdge R550 PowerEdge R540 ● 1 x USB 3.0 ● 2 x USB 3.0 ● 2 x Ethernet ● 1 x Video ● 1 x VGA Interne Anschlüsse ● 1 x USB 3.0 (optional) Rack voller Bauhöhe Netzteile ●...

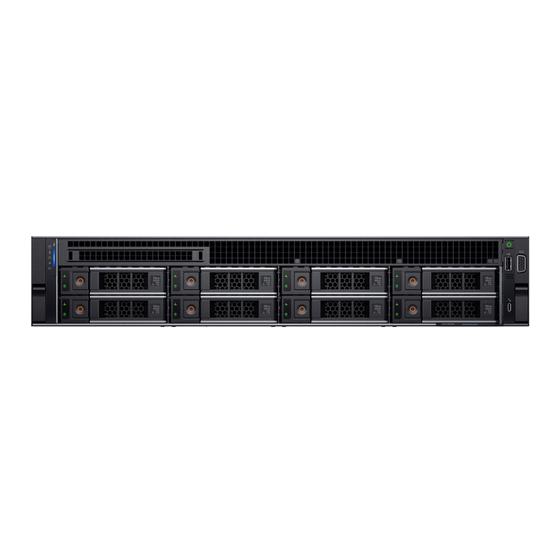

Ansichten und Funktionen des Gehäuses Themen: • Gehäuse-Ansichten Gehäuse-Ansichten Frontansicht des Systems Abbildung 1. Vorderansicht eines Systems mit 8 x 3,5-Zoll-Laufwerksystemen Abbildung 2. Vorderansicht eines Systems mit 8 x 2,5-Zoll-SAS/ SATA-Laufwerken Abbildung 3. Vorderansicht eines Systems mit 16 x 2,5-Zoll-SAS/SATA-Laufwerken Ansichten und Funktionen des Gehäuses...
Rückansicht des Systems Abbildung 4. Rückansicht des Systems Das Systeminnere Abbildung 5. Innenansicht des 8 x 2,5-Zoll-Systems Ansichten und Funktionen des Gehäuses...
Prozessor Themen: • Prozessormerkmale • Unterstützte Prozessoren Prozessormerkmale Die skalierbaren Xeon Prozessoren der 3. Generation sind die Rechenzentrumsprozessoren der nächsten Generation mit den neuesten Funktionen, einer erhöhten Leistung und inkrementellen Speicheroptionen. Diese neue Generation von Xeon Scalable-Prozessoren bietet Unterstützung für die Nutzung von Einstiegsdesigns auf Basis von Intel Xeon Silver-Prozessoren bis hin zu erweiterten Funktionen, die bei den neuen Intel Xeon Platinum-Prozessoren angeboten werden.
2933 MT/s Spannung 1,2 V (DDR4) In der folgenden Tabelle sind die unterstützten DIMMs für die Inbetriebnahme des R550-Systems aufgeführt. Informationen zur Arbeitsspeicherkonfiguration finden Sie im Dell EMC PowerEdge R550 Installations- und Service-Handbuch unter www.dell.com/ poweredgemanuals. ANMERKUNG: Die vom System unterstützte maximale Speichergeschwindigkeit hängt von der Prozessorspezifikation ab. Obwohl die DIMMs bis zu 3200 MT/s unterstützen, unterstützt der Prozessor diese Speichergeschwindigkeit möglicherweise nicht.
Speichergeschwindigkeit In der folgenden Tabelle werden die Speicherkonfiguration und Details zur Leistung des R550-Systems, basierend auf Anzahl und Typ der DIMMs pro Speicherkanal, aufgeführt: Tabelle 5. DIMM-Leistungsdetails DIMM-Typ Rang Kapazität DIMM-Nennspannung und Betriebsgeschwindigkeit Geschwindigkeit für DIMMs pro Kanal (DPC) RDIMM 8 GB DDR4 (1,2 V), 2933 MT/s...
• Externer Speicher Speicher-Controller Dell RAID-Controller-Optionen bieten Leistungsverbesserungen, einschließlich fPERC-Lösung. Die fPERC-Lösung bietet einen grundlegenden RAID-Hardware-Controller mit einem Small Form Factor und High-Density-Anschluss an die Basisebene, ohne dass ein PCIe-Steckplatz verwendet wird. Die 15G-PERC-Controller-Angebote werden ein starkes Argument für die 14G-PERC-Produktreihe sein. Die Wertentwicklungslevel werden von 14G auf 15G übertragen werden.
Netzwerk Themen: • Übersicht • OCP 3.0-Unterstützung Übersicht PowerEdge bietet eine Vielzahl von Optionen, mit denen Informationen zu und von Servern verschoben werden können. Die besten Technologien der Branche werden ausgewählt und es werden Systemverwaltungsfunktionen von Partnern der Firmware für eine Verbindung mit iDRAC hinzugefügt.
Dies verhindert nicht, dass sich das System dennoch einschalten lässt. Wenn jedoch eine F1/F2-Pause mit einer Fehlermeldung auftritt, finden Sie weitere Informationen im Abschnitt „Troubleshooting für Erweiterungskarten“ im Troubleshooting-Handbuch Dell EMC PowerEdge-Server unter . Themen: •...
Seite 20
Steckplatzpriorität erhalten. Alle anderen Erweiterungskarten müssen nach Kartenpriorität und in der Reihenfolge der Steckplatzpriorität installiert werden. Tabelle 13. Konfiguration 0 Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Dell Modul für seriellen Anschluss (LP) fPERC Integrierter Steckplatz Interner PERC-Adapter 12-Gbps-SAS-HBA Intel (NIC: 100 Gb)
PowerEdge-Server verfügen über zahlreiche Sensoren, mit deren Hilfe die thermische Aktivität automatisch verfolgt wird. Dies hilft dabei, die Temperatur und somit auch die Servergeräusche und den Energieverbrauch zu reduzieren. Die Tabelle unten enthält eine Liste der Tools und Technologien, die von Dell angeboten werden, um den Stromverbrauch zu reduzieren und die Energieeffizienz zu erhöhen: Themen: •...
Temperatur und somit auch die Servergeräusche und den Energieverbrauch zu reduzieren. Akustikdesign Akustische Eigenschaften Dell EMC PowerEdge R550 sind Rack-Server, deren akustischer Ausgang in den zulässigen Bereich für ein Büro sowie für Rechenzentren fällt. Die akustische Eigenschaften werden in den folgenden Konfigurationen bereitgestellt: ●...
Seite 25
Tabelle 16. Akustische Konfigurationen des R550 (fortgesetzt) Konfiguration R550 – einzelner R550 – typische 3,5 R550 – typische 2,5 R550 mit Sockel Zoll Zoll umfangreichen Funktionen PSU-Typ 800 W 800 W 800 W 1400 W Netzteilanzahl 4 x 1 G 4 x 1 G 4 x 1 G 2 x 10G...
Seite 26
Leerlauf: Der stationäre Zustand, in dem der Server zwar mit Energie versorgt wird, aber keine vorgesehene Funktion ausführt. Betriebsmodus: die maximale dauerhafte akustische Ausgabe im stationären Zustand bei 50 % des Prozessor-TDP oder der aktiven HDDs gemäß C.9.3.2 in ECMA-74 . Jede Konfiguration wurde gemäß den Dell EMC Akustikstandards für Rack-Mount-Server getestet. Stromversorgung, thermische Auslegung und Akustikdesign...
● Typ und Position der angeschlossenen Geräte in der Rückseite des Racks, z. B. Stromverteilungseinheiten (PDUs), und die Gesamttiefe des Racks Folgende Informationen finden Sie in der Dell EMC Enterprise Systems Rail Sizing and Rack Compatibility-Matrix: ● Spezifische Details zu Schienentypen und ihren Funktionen ●...
● Unterstützung für Drop-In- oder Stab-In-Installation des Gehäuses an den Schienen ● Unterstützung einer werkzeuglosen Installation in 19 Zoll breiten, EIA-310-E-konformen Racks mit eckigen oder runden, gewindefreien Bohrungen, einschließlich aller Generationen der Dell Racks. Unterstützt auch die werkzeuglose Installation in Racks mit 4 Holmen und runden Gewindebohrungen ●...
● Unterstützung einer werkzeuggestützten Installation in 19 Zoll breiten, EIA-310-E-konformen Racks mit Gewindelöchern und 4 bzw. 2 Holmen ● Unterstützung einer werkzeuggestützten Installation in Dell EMC Titan- oder Titan-D-Racks. ANMERKUNG: ● Schrauben sind nicht im statischen Schienensatz enthalten, da Racks mit verschiedenen Gewindelöchern angeboten werden. Die Schrauben für die Montage von statischen Schienen in Racks mit Montageflanschen mit Gewinde werden bereitgestellt.
Zugentlastungsleiste Die optionale Zugentlastungsleiste (SRB) für das System organisiert und befestigt die Kabel an der Rückseite des Servers. Gleitschienen mit optionaler SRB: ● Unterstützt werkzeuglose Befestigung an Schienen ● Unterstützt zwei unterschiedlich tiefe Positionen für die Anpassung an verschiedene Kabelbelastungen und Rack-Tiefen. ●...
● Microsoft® Windows Server® mit Hyper-V ● Red Hat® Enterprise Linux ● SUSE® Linux Enterprise server ● VMware® ESXi® Links zu den jeweiligen Betriebssystemversionen und -Editionen, Zertifizierungsmatrizen, HCL-Portalen und Hypervisorsupport sind verfügbar unter Von Dell EMC unterstützte Betriebssysteme. Unterstützte Betriebssysteme...
Dell EMC hat umfassende Systemverwaltungslösungen auf Basis offener Standards entwickelt und diese mit Managementkonsolen integriert, die eine erweiterte Verwaltung von Dell Hardware ermöglichen. Dell EMC hat die erweiterten Verwaltungsfunktionen von Dell Hardware mit Produkten branchenweit führender Anbieter von Systemverwaltungslösungen und Frameworks wie Ansible verknüpft oder integriert, sodass Dell EMC Plattformen für eine einfache Bereitstellung, Aktualisierung, Überwachung und Verwaltung sorgen.
Seite 34
OpenManage Integration for VMware vCenter (OMIVV) OpenManage Integration for Microsoft System Center (OMIMSSC) Dell EMC Repository Manager (DRM) Dell EMC System Update (DSU) Dell EMC Platform Specific Bootable ISO (PSBI) Dell.com/support/article/sln296511 Dell EMC Chassis Management Controller (CMC) www.dell.com/support/article/sln311283 OpenManage Connections for Partner Consoles...
Dell Technologies Services Dell Technologies-Services bieten eine breite Palette an anpassbaren Services, um die Bewertung, das Design, die Implementierung, das Management und die Wartung von IT-Umgebungen zu vereinfachen und Ihnen den Übergang zwischen Plattformen zu erleichtern. Abhängig von Ihren aktuellen geschäftlichen Anforderungen und dem für Sie geeigneten Servicelevel bieten wir werksseitige, Vor-Ort-, Remote- sowie modulare und spezielle Services an, die auf Ihre Anforderungen und Ihr Budget zugeschnitten sind.
Mit Dell EMC Rack-Integration und anderen Dell EMC PowerEdge-Server-Konfigurationsdiensten sparen Sie Zeit, indem Sie Ihre Systeme im Rack, verkabelt, getestet und bereit für die Integration in das Rechenzentrum erhalten. Die Mitarbeiter von Dell EMC konfigurieren RAID-, BIOS- und iDRAC-Einstellungen vor, installieren System-Images und installieren sogar Hardware und Software von Drittanbietern.
● Sofortiges erweitertes Troubleshooting von einem Techniker, der Ihren PowerEdge-Server versteht ● Personalisierte, präventive Empfehlungen auf der Grundlage der Analyse von Support-Trends und bewährten Verfahren aus dem gesamten Kundenstamm der Dell Technologies Infrastrukturlösungen zur Reduzierung von Supportproblemen und zur Verbesserung der Leistung ●...
Bedürfnisse Ihres Unternehmens zugeschnitten sind. Diese Serviceoption ist zwar nicht für jeden geeignet, bietet aber eine wirklich einzigartige Lösung für die größten Kunden von Dell Technologies mit den komplexesten Umgebungen. ● Team von zugewiesenen Services Account Managern mit Optionen für Fernzugriff und vor Ort ●...
● Verbessern der Produktivität – ersetzen Sie manuelle, aufwendige Routinen durch automatisierte Unterstützung ● Verkürzen Sie die Zeit bis zur Problemlösung – durch Problembenachrichtigungen, automatische Fallerstellung und proaktive Kontaktaufnahme durch Dell EMC-Experten ● Gewinnen Sie Einblicke und Kontrolle – optimieren Sie Unternehmensgeräte mit der On-Demand-ProSupport Plus-Berichterstellung in TechDirect und erhalten Sie eine vorausschauende Problemerkennung, bevor das Problem beginnt.
Investitionen besser nutzen können. Der Lehrplan vermittelt die Informationen und die praktischen, praxisorientierten Fähigkeiten, die Sie und Ihr Team benötigen, um Ihre Dell EMC-Server sicher zu installieren, zu konfigurieren, zu verwalten und Fehler zu beheben. Weitere Informationen oder die Registrierung für einen Kurs finden Sie unter LearnDell.com/Server.
Abbildung 19. USB 2.0-Anschluss vorne Abbildung 20. Hinterer USB 3.0-Anschluss (unten) und USB 2.0-Anschluss (oben) USB intern Die Größe des internen USB-Kartendongle beträgt 40 x 16 x 8 mm (L x B x H). Abbildung 21. Rear USB (Hintere USB-Anschlüsse) PSU-Bewertung Tabelle 22.
MRD unterschiedliche Betriebsbereiche aufweisen kann. Eine Liste der Bereichskategorien für die verschiedenen Konfigurationen wird vom Thermal Team so früh wie möglich im Laufe des Projekts identifiziert. Weitere Informationen finden Sie in den technischen Daten zum Dell EMC PowerEdge-System unter https:// www.dell.com/support/home/en-in//products/server_int/server_int_poweredge.
Tabelle 25. Betriebsklimabereich-Kategorien Kategorie A3 Zulässiger Betrieb Temperaturbereiche (für Höhen < 900 Meter oder 2953 Fuß) 5 bis 40 °C (41 bis 104 °F) ohne direkte Sonneneinstrahlung auf die Plattform Prozentbereiche für Luftfeuchtigkeit (zu jeder Zeit nicht 8 % relative Luftfeuchtigkeit mit einem minimalen Taupunkt von kondensierend) -12 °C bis 85 % relative Luftfeuchtigkeit bei einem maximalen Taupunkt von 24 °C (75,2 °F)
Temperaturbeschränkungen Durch die Temperatursteuerung der Plattform kann eine hohe Performance mit der richtigen Kühlung für Komponenten mit den geringstmöglichen Lüftergeschwindigkeiten erzielt werden. Dies erfolgt über einen großen Bereich von Umgebungstemperaturen von 10 °C bis 35 °C (50 °F bis 95 °F) R550 muss die nachfolgende Temperaturbeschränkung einhalten.
Temperaturbeschränkungen für Kühlungskomponenten Tabelle 31. Temperaturbeschränkungen Konfigurationen Prozessor Lüftertyp/ HSK-Typ Kühlgeh OCP- DIMM- Prozesso -anzahl äuse Abdeck Platzhalte rplatzhal Konfiguration für die Rückseite 8 x 3,5-Zoll-SAS/ 1 x OCP, 6 x LP < = 150 W 5 x STD- STD HSK Nein k.
Anhang B. Einhaltung von Standards Das System entspricht den folgenden Branchenstandards. Tabelle 32. Dokumente zu Branchenstandards Standard URL für Informationen und technische Daten ACPI Advanced Configuration and Power Interface – Technische https://uefi.org/specsandtesttools Daten, v2.0c Ethernet IEEE 802.3-2005 https://standards.ieee.org/ HDG Hardware Design Guide Version 3.0 für Microsoft Windows- microsoft.com/whdc/system/platform/pcdesign/desguide/ Server serverdg.mspx...
Informationen und Ressourcen für den Server, einschließlich Videos, Referenzmaterial, Service-Tag- Informationen und Dell EMC Kontaktinformationen. Energy Smart Solution Advisor Der Dell EMC Online-ESSA ermöglicht einfachere und Dell.com/calc (ESSA) aussagekräftigere Schätzungen, die Ihnen dabei helfen, die effizienteste Konfiguration zu bestimmen. Verwenden Sie ESSA, um den Stromverbrauch Ihrer Hardware, Energieinfrastruktur und Speicherkonfiguration zu berechnen.
