Montage
4.

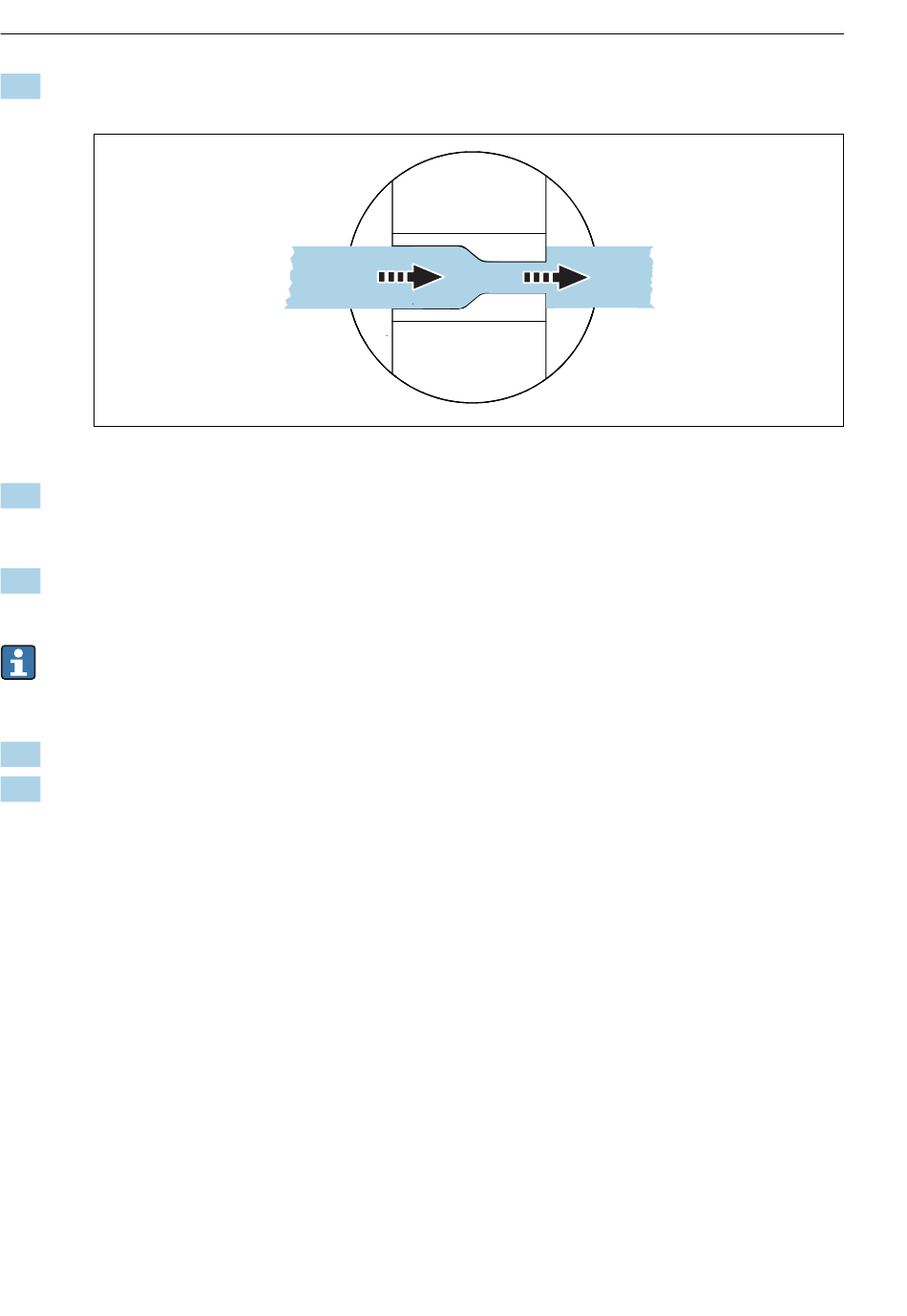

Bei Sensor CUS50D: Den Sensor so ausrichten, dass der Messspalt in Strömungsrich-
tung gerichtet ist.
12
Strömungsrichtung
5.
Bei Sensor CUS51D: Den Sensor ausrichten → 11, 19. Die beiden LEDs lokalisie-
ren (die beiden LEDs sind schräg eingebaut und hell hinterlegt). Den Sensor so ausrich-
ten, dass der Reinigungsanschluss bei den LEDs ist (siehe Pfeil).
6.
Bei Sensor COS61 und COS51D: Die Sauerstoffsensoren COS61 und COS51D benötigen
keine spezielle Ausrichtung.
Nur bei 40-mm-Sauerstoffsensoren mit Schutzkorb: Schutzkorb am Sensor abschrau-
ben, um Ablagerungen zu vermeiden und eine gleichmäßige Anströmung sicherzustel-
len.
7.
Die Überwurfmutter handfest an der Durchflussarmatur festschrauben.
8.
Nur bei Reinigungsoption: Die Reinigungsdüse so in den Reinigungsanschluss stecken,
dass die Düsenöffnungen nach oben zeigt. Die Position der Reinigungsdüse mit einem
Gabelschlüssel SW 17 fixieren und die Überwurfmutter am Reinigungsanschluss fest-
schrauben.
20
Flowfit CYA251
A0036370
Endress+Hauser
