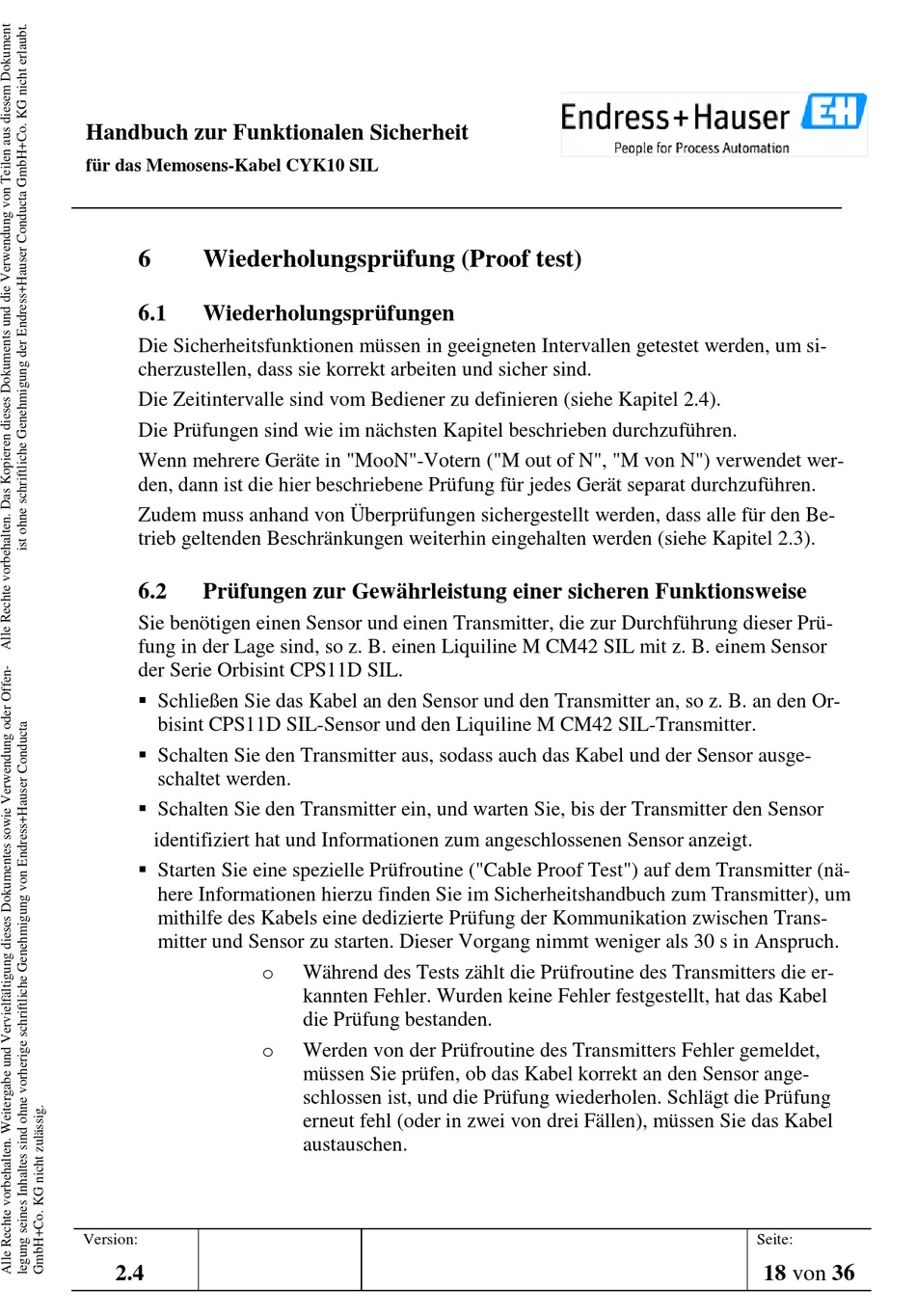

6 Wiederholungsprüfung (Proof test)
6.1 Wiederholungsprüfungen
Die Sicherheitsfunktionen müssen in geeigneten Intervallen getestet werden, um si-
cherzustellen, dass sie korrekt arbeiten und sicher sind.
Die Zeitintervalle sind vom Bediener zu definieren (siehe Kapitel 2.4).
Die Prüfungen sind wie im nächsten Kapitel beschrieben durchzuführen.
Wenn mehrere Geräte in "MooN"-Votern ("M out of N", "M von N") verwendet wer-
den, dann ist die hier beschriebene Prüfung für jedes Gerät separat durchzuführen.
Zudem muss anhand von Überprüfungen sichergestellt werden, dass alle für den Be-
trieb geltenden Beschränkungen weiterhin eingehalten werden (siehe Kapitel 2.3).
6.2 Prüfungen zur Gewährleistung einer sicheren Funktionsweise
Sie benötigen einen Sensor und einen Transmitter, die zur Durchführung dieser Prü-
fung in der Lage sind, so z. B. einen Liquiline M CM42 SIL mit z. B. einem Sensor
der Serie Orbisint CPS11D SIL.
 Schließen Sie das Kabel an den Sensor und den Transmitter an, so z. B. an den Or-
bisint CPS11D SIL-Sensor und den Liquiline M CM42 SIL-Transmitter.
 Schalten Sie den Transmitter aus, sodass auch das Kabel und der Sensor ausge-
schaltet werden.
 Schalten Sie den Transmitter ein, und warten Sie, bis der Transmitter den Sensor
identifiziert hat und Informationen zum angeschlossenen Sensor anzeigt.
 Starten Sie eine spezielle Prüfroutine ("Cable Proof Test") auf dem Transmitter (nä-
here Informationen hierzu finden Sie im Sicherheitshandbuch zum Transmitter), um
mithilfe des Kabels eine dedizierte Prüfung der Kommunikation zwischen Trans-
mitter und Sensor zu starten. Dieser Vorgang nimmt weniger als 30 s in Anspruch.
Version:
2.4
Während des Tests zählt die Prüfroutine des Transmitters die er-
o
kannten Fehler. Wurden keine Fehler festgestellt, hat das Kabel
die Prüfung bestanden.
Werden von der Prüfroutine des Transmitters Fehler gemeldet,
o
müssen Sie prüfen, ob das Kabel korrekt an den Sensor ange-
schlossen ist, und die Prüfung wiederholen. Schlägt die Prüfung
erneut fehl (oder in zwei von drei Fällen), müssen Sie das Kabel
austauschen.
