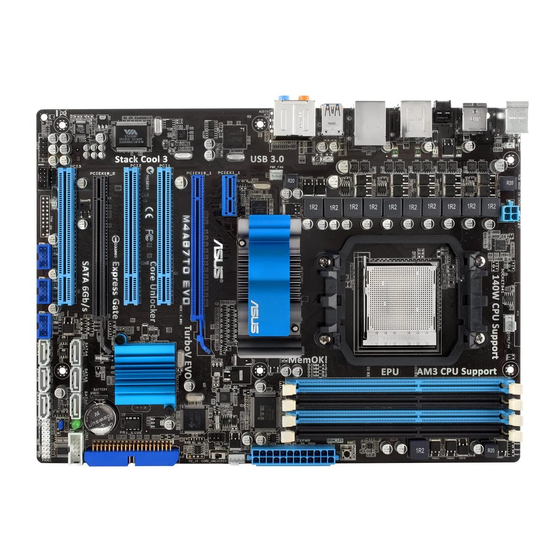

Asus M4A87TD EVO Bedienungsanleitung

Asus M4A87TD EVO Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für M4A87TD EVO:
Inhaltsverzeichnis

Werbung

Quicklinks

M4A87TD
EVO

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus M4A87TD EVO

Inhaltszusammenfassung für Asus M4A87TD EVO

  • Seite 1 M4A87TD...
  • Seite 2 ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Erklärungen ....................vi Sicherheitsinformationen ................. vii Über dieses Handbuch ................vii M4A87TD EVO Spezifikationsübersicht ........... ix Kapitel 1 Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-1 1.3.1 Leistungsmerkmale des Produkts ........1-1 1.3.2 ASUS Sonderfunktionen ..........1-2 Bevor Sie beginnen ..............1-4 Motherboard-Übersicht ...............
  • Seite 4 Support DVD Informationen .......... 1-33 Kapitel 2: Kennenlernen des BIOS .............. 2-1 BIOS Aktualisieren ............... 2-1 2.2.1 ASUS Update-Programm ..........2-2 2.2.2 ASUS EZ Flash 2-Programm .......... 2-3 2.2.3 ASUS CrashFree BIOS 3-Programm ......2-4 BIOS-Setupprogramm ..............2-5 2.3.1 BIOS-Menübildschirm ............. 2-6 2.3.2 Menüleiste ...............
  • Seite 5 Boot Device Priority ............2-23 2.8.2 Boot Settings Configuration .......... 2-23 2.8.3 Security ................. 2-24 Tools-Menü ................. 2-25 2.9.1 ASUS EZ Flash 2 ............2-25 2.9.2 Express Gate ..............2-25 2.9.3 ASUS O.C. Profile ............2-26 2.9.4 AI NET 2................ 2-26 2.10...

  • Seite 6: Erklärungen

    REACH Die rechtlichen Rahmenbedingungen für REACH (Registration, Evaluation, Authorization, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://green.asus.com/english/REACH.htm. Werfen Sie das Motherboard NICHT in den normalen Hausmüll. Dieses Produkt wurde entwickelt, um ordnungsgemäß...

  • Seite 7: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 8: In Diesem Handbuch Verwendete Symbole

    Weitere Informationsquellen An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software- Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS-Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind.

  • Seite 9: M4A87Td Evo Spezifikationsübersicht

    ® installieren. ** Der CPU-Spezifikationen wegen, unterstützen AMD CPUs der Serie 100 und 200 bis zu 1066Mhz DDR3. MIt ASUS-Design unterstützt dieses Motherboard bis zu DDR3 1333MHz. *** Eine Liste qualifizierter Anbieter finden Sie unter www.asus.com oder in diesem Benutzerhandbuch.
  • Seite 10 1MHz-Schritten Speicherabstimmung von 1066MHz bis zu 2000MHz PCIe-Frequenzabstimmung von 100MHz bis zu 150MHz in 1MHz-Schritten Übertaktungsschutz: - ASUS C.P.R. (CPU Parameter Recall) Rücktafelanschlüsse 1 x PS/2-Tastaturanschluss (lila) 1 x PS/2 Mausanschluss (grün) 2 X USB 3.0/2.0-Anschlüsse (blau) 1 x Optischer S/PDIF-Ausgang 1 x IEEE 1394a-Anschluss 1 �...
  • Seite 11 BIOS-Funktionen 8 Mb Flash ROM, AMI BIOS, PnP, DMI 2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Mehrsprachiges BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3 Verwaltung WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, P�E Inhalt der Support-DVD...

  • Seite 13: Produkteinführung

    Kapitel 1 Produkteinführung Willkommen! Vielen Dank für den Kauf eines ASUS M4A87TD EVO Motherboards! M4A87TD EVO Motherboards! Motherboards! ® Eine Vielzahl von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitäts-Motherboards!

  • Seite 14: Amd ® 870 Chipsatz

    ASUS Energielösungen 8+1 Phase Power Design Um das Potential der AM3-Prozessoren der nächsten Generation voll zu entfesseln, hat das ASUS M4A87TD EVO Motherboard ein brandneues 8-Phasen VRM-Energiedesign angenommen. Es bietet eine hohe Energieeffizienz und hervorragende Übertaktungsfähigkeiten. Die hochwertigen Komponenten dieser Serie können die Systemtemperatur effektiv senken, um eine höhere Lebensdauer der Komponenten zu...

  • Seite 15: Intelligente Asus Übertaktungswerkzeuge

    ASUS EPU Die ASUS EPU (Energy Processing Unit) bietet eine komplette System- Energieverwaltung, indem sie die derzeitige PC-Belastung erkennt und die Stromversorgung intelligent in Echtzeit anpasst und Ihnen dabei hilft, Energie und bares Geld zu sparen! ASUS Hybrid Betriebssystem ASUS Express Gate...

  • Seite 16: Bevor Sie Beginnen

    Stecken Sie sechs (6) Schrauben in die eingekreisten Löcher, um das Motherboard am Gehäuse zu befestigen. Ziehen Sie die Schrauben nicht zu fest! Das Motherboard könnte sonst beschädigt werden. Diese Seite auf die Rückseite des Computergehäuses legen ASUS M4A87TD EVO...

  • Seite 17: Motherboard-Layout

    1.5.3 Motherboard-Layout 1.5.4 Layout-Inhalt Anschlüsse/Jumper/Steckplätze Seite AT�-Netzanschlüsse (24-pol. EAT�PWR, 4-pol. EAT�12V) AT�-Netzanschlüsse (24-pol. EAT�PWR, 4-pol. EAT�12V) (24-pol. EAT�PWR, 4-pol. EAT�12V) 1-26 CPU-Sockel AM3 CPU-, Gehäuse- und Netzteillüfteranschlüsse (4-pol. CPU�FAN, 4-pol. CHA�FAN1, CPU-, Gehäuse- und Netzteillüfteranschlüsse (4-pol. CPU�FAN, 4-pol. CHA�FAN1, (4-pol. CPU�FAN, 4-pol. CHA�FAN1, 1-28 3-pol.

  • Seite 18: Zentralverarbeitungseinheit (Cpu)

    Die CPU passt nur in eine Richtung ein. Stecken Sie die CPU NICHT mit übermäßiger Kraft in den Steckplatz ein, um ein Verbiegen der Kleines Dreieck Sockelkontaktstifte und Schäden an der CPU zu vermeiden. Goldenes Dreieck ASUS M4A87TD EVO...

  • Seite 19: Installieren Von Cpu-Kühlkörper Und Lüfter

    Wenn die CPU eingesteckt ist, drücken Sie den Sockelhebel herunter, um die CPU zu fixieren. Der Hebel rastet mit einem Klicken an der Seite ein, wenn er korrekt heruntergedrückt wurde. Installieren Sie den CPU-Kühlkörper und -Lüfter nach den Anweisungen, die der Verpackung beigelegt sind. Sie finden die Anleitung im Abschnitt 1.6.2 Installieren des Kühlkörpers und des Lüfters.
  • Seite 20 Lüfter auf dem Modul zu installieren. Wenn Kühlkörper und Lüfter installiert sind, verbinden Sie das CPU-Lüfterkabel mit dem CPU�FAN-Anschluss auf dem Motherboard. Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden! Hardwareüberwachungsfehler können auftreten, wenn Sie vergessen, die Verbindung vorzunehmen. ASUS M4A87TD EVO...

  • Seite 21: Systemspeicher

    Speichermodule eines Herstellers zu verwenden. • Der CPU-Spezifikationen wegen unterstützen AMD CPUs der Serie 100 und 200 bis zu DDR3 1066MHz. Mit ASUS Design kann dieses Motherboard mit bis zu DDR3 1333MHz arbeiten. • Beim Übertakten könnten einige AMD CPUs eventuell nicht mit DDR3 1600 oder höherer Frequenz DIMMs arbeiten.

  • Seite 22: Ddr3-1866Mhz Tauglichkeit

    M4A87TD EVO Motherboard Liste Qualifizierter Anbieter (QVL) DDR3-2000MHz Tauglichkeit DIMM-Sockel Unterstützung SS/DS Chip- Chip (Optional) Anbieter Artikelnummer Größe Takt Spanng. Marke -Nr. 1 DIMM 2 DIMM 4 DIMM 7-8-7- CORSAIR TW3�4G2000C7GT ES ver2.1 4GB(2 x 2GB) 2.1V • DDR3-1866MHz Tauglichkeit DIMM-Sockel Unterstützung...
  • Seite 23 DDR3-1600MHz Tauglichkeit (Fortsetzung) DIMM-Sockel Unterstützung Chip- Chip (Optional) Anbieter Artikelnummer Größe Takt Spanng. Marke -Nr. 1 DIMM 2 DIMM 4 DIMM CORSAIR TR3�3G1600C9Ver1.1(�MP) 3GB(3 x 1GB) 9-9-9-24 1.65 • • CORSAIR CMG4G�3M2A1600C6 4GB( 2x 2GB ) 6-6-6-18 1.65 • CORSAIR CMD4G�3M2A1600C8(�MP) 4GB(2 x 2GB) 8-8-8-24...

  • Seite 24: Ddr3-1333Mhz Tauglichkeit

    • • (3 x 2GB) CORSAIR CM�8G�3M4A1333C9 9-9-9-24 • • • (4 x 2GB) Crucial CT12864BA1339.8FF MICRON D9KPT • • • MT8JF12864AY- Crucial CT12864BA1339.8SFD MICRON • • • 1G4D1 Crucial CT12872BA1339.9FF MICRON D9KPT(ECC) • • • ASUS M4A87TD EVO 1-12...
  • Seite 25 DDR3-1333MHz Tauglichkeit (Fortsetzung) DIMM-Sockel Unterstützung (Optional) Anbieter Artikelnummer Größe Chip-Marke Chip -Nr. Takt Spanng. 1 DIMM 2 DIMM 4 DIMM Crucial BL25664BN1337.16FF(�MP) 7-7-7-24 1.65 • • • Crucial CT25664BA1339.16FF MICRON D9KPT • • • Crucial CT25664BA1339.16SFD MICRON D9JNM • • •...
  • Seite 26 Patriot PVT36G1333ELK 9-9-9-24 1.65 • • (3 x 2GB) Silicon NT5CB128M8AN- SP001GBLTU1333S01 NANYA • • Power Silicon SP001GBLTU133S02 S-POWER I0YT3E0 • Power Silicon SP002GBLTU133S02 S-POWER I0YT3E0 • • • Power UMA� E41302GP0-73BDB UMA� U2S24D30TP-13 • • ASUS M4A87TD EVO 1-14...

  • Seite 27: Ddr3-1066Mhz Tauglichkeit

    • B*: Unterstützt zwei Module, die nur in den blauen oder nur schwarzen Steckplätzen installiert sind als ein Paar einer Dual-Channel-Speicherkonfiguration. • C*: Unterstützt vier (4) Module, die in den blauen und schwarzen Steckplätzen installiert sind als zwei Paare einer Dual-Channel-Speicherkonfiguration. Die neueste QVL finden Sie auf der ASUS-Webseite. Kapitel 1: Produkteinführung 1-15...

  • Seite 28: Installieren Eines Dimms

    Drücken Sie die Haltebügel gleichzeitig nach außen, um den DIMM-Steckplatz zu entriegeln. Entfernen Sie das DIMM-Modul vom Steckplatz. Halten Sie das DIMM-Modul beim Drücken der Haltebügel leicht mit Ihren Fingern fest. Das DIMM-Modul könnte plötzlich herausspringen und beschädigt werden. ASUS M4A87TD EVO 1-16...

  • Seite 29: Erweiterungssteckplätze

    Erweiterungssteckplätze Später wollen Sie eventuell Erweiterungskarten installieren. Folgende Unterabschnitte beschreiben diese Steckplätze und die von ihnen unterstützen Erweiterungskarten. Das Netzkabel muss unbedingt vor der Installation oder dem Entfernen der Erweiterungskarten ausgesteckt werden. Ansonsten können Sie sich verletzen und die Motherboardkomponenten beschädigen. 1.8.1 Installieren einer Erweiterungskarte So installieren Sie eine Erweiterungskarte:...

  • Seite 30: Jumpers

    BIOS stellt automatisch die Standardwerte für die Parametereinstellungen wieder her. . • Aufgrund von Chipsatzeinschränkungen muss vor Verwendung der C.P.R-Funktion der Computer ausgeschaltet werden. Schalten Sie die Stromversorgung aus und wieder ein oder ziehen Sie den Netzstecker, bevor Sie das System neu starten. ASUS M4A87TD EVO 1-18...

  • Seite 31: Onboard-Schalter

    Einstellungsvorgang immer noch nicht funktionieren, leuchtet die DRAM_LED dauerhaft. Tauschen Sie die DIMMs mit Modellen, die in der QVL (Qualified Vendors Lists) in diesen Handbuch oder auf der ASUS-Webseite unter www.asus.com empfohlen werden, aus. • Wenn Sie den Computer während des Einstellungsvorgangs ausschalten und die DIMMs austauschen, fährt das System nach dem Einschalten des Computers mit der...
  • Seite 32 Unlocker-Funktion zu aktivieren. • Das System verwenden die letzten von Ihnen vorgenommenen Einstellungen. • Falls Sie das CMOS löschen oder die BIOS-Standardeinstellungen laden, folgt das Element ASUS Core Unlocker in BIOS-Menü der aktuellen Einstellung des Core Unlocker-Schalters. ASUS M4A87TD EVO...

  • Seite 33: Onboard-Leds

    Die nachstehende Abbildung zeigt die Position der Onboard-LED an. Core Unlocker LED Die Core Unlocker LED leuchtet, wenn der Core Unclocker-Schalter auf Enable gestellt ist. Die Core Unlocker LED leuchtet weiter, auch wenn das Element ASUS Core Unlocker in BIOS-Menü auf [Disabled] gesetzt ist. Kapitel 1: Produkteinführung 1-21...
  • Seite 34 Die POST State LED überprüft das DRAM in Reihenfolge während des Motherboard- Boot-Vorgangs an. Wenn ein fehler auftritt, leuchtet die LED neben dem fehlerhaften Gerät dauerhaft, bis das Problem behoben wurde. Diese benutzerfreundliche Entwicklung bietet einen intuitiven Weg zur Lokalisierung des Grundproblems innerhalb einer Sekunde. ASUS M4A87TD EVO 1-22...

  • Seite 35: Anschlüsse

    1.12 Anschlüsse 1.12.1 Rücktafelanschlüsse PS/2 Maus-Anschluss (grün). Dieser Anschluss ist für eine PS/2-Maus. USB 2.0-Anschlüsse 3 und 4. Die zwei 4-pol. Universal Serial Bus (USB)-Anschlüsse nehmen USB 2.0-Geräte auf. LAN (RJ-45)-Anschluss. Dieser Anschluss ermöglicht Gigabit-Verbindungen zu einem Local Area Network (LAN) mittels eines Netzwerk-Hub. ACT/LINK SPEED Aktivitäts-/Verbindungs-LED...
  • Seite 36 Lautsprecher- Lautsprecher- Lautsprecher- ausgang ausgang ausgang Rosa Mic In Mic In Mic In Mic In Orange – – Mitte/Subwoofer Mitte/Subwoofer Hinterer Hinterer Hinterer Schwarz – Lautsprecher- Lautspreche- Lautsprecher- ausgang rausgang ausgang Grau – – – Seitenlautsprecher ASUS M4A87TD EVO 1-24...

  • Seite 37: Interne Anschlüsse

    1.12.2 Interne Anschlüsse Interne Anschlüsse IDE-Anschluss (40-1 pol. PRI�IDE) Anschluss (40-1 pol. PRI�IDE) (40-1 pol. PRI�IDE) Die integrierten IDE-Anschlüsse nehmen Ultra DMA 133/100/66-Signalkabel auf. Jedes Ultra DMA 133/100/66-Signalkabel hat drei Anschlüsse: blau, schwarz, und grau. Verbinden Sie den blauen Anschluss mit dem IDE-Anschluss des Motherboards, und wählen Sie aus den folgenden Modi, um das Gerät zu konfigurieren.
  • Seite 38 Sie ein System mit vielen stromverbrauchenden Geräten einrichten. Das System wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht ausreicht. • Wenn Sie sich über die Mindeststromanforderungen Ihres Systems nicht sicher sind, hilft Ihnen evtl. der Recommended Power Supply Wattage Calculator unter http://support.asus.com/PowerSupplyCalculator/PSCalculator.aspx?SLanguage=en-us ASUS M4A87TD EVO 1-26...
  • Seite 39 SB850 Serial ATA 6.0 Gb/s-Anschlüsse (7-pol. SATA 1-6) ® Diese Anschlüsse sind für die Serial ATA 6.0 Gb/s-Signalkabel von Serial ATA 6.0 Gb/s-Festplatten und optischen Laufwerken vorgesehen. Wenn Sie SATA-Festplatten installieren, können Sie über den onboard AMD SB850 ® ® Controller eine RAID 0, RAID 1, RAID 5, oder RAID 10-Konfiguration erstellen.
  • Seite 40 Dies sind keine Jumper! Setzen Sie KEINE Jumpersteckbrücke auf die Lüfteranschlüsse! • Der CPU�FAN-Anschluss nimmt einen CPU-Lüfter mit maximal 2A (24 W) Leistung auf. • Nur die Anschlüsse CPU�FAN und CHA�FAN1 unterstützen die ASUS ASUS FAN �pert-Funktionen. • Wenn Sie zwei Grafikkarten installieren, empfehlen wir, für optimale Hitzeabsenkung das hintere Gehäuselüfterkabel an den Motherboardanschluss CHA�FAN1...
  • Seite 41 Systemtafelanschluss (20-8 pol. PANEL) Dieser Anschluss unterstützt einige gehäuse-gebundene Funktionen. • Systemstrom-LED (2-pol. PLED) Dieser 2-pol. Anschluss wird mit der System-Strom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die System-Strom- LED leuchtet, wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Energiesparmodus befindet.
  • Seite 42 Verbinden Sie niemals ein 1394-Kabel mit dem USB-Anschluss, sonst wird das Motherboard beschädigt! Das USB 2.0-Modul muss separat erworben werden. Digitaler Audioanschluss (4-1 pol. SPDIF�OUT) Dieser Anschluss ist für einen zusätzlichen Sony/Philips Digital Interface (S/PDIF)- Anschluss gedacht. Das S/PDIF-Modul muss separat erworben werden. ASUS M4A87TD EVO 1-30...
  • Seite 43 Fronttafel-Audiosockel (10-1 pol. AAFP) Dieser Anschluss dient zum Verbinden eines Fronttafel-Audio E/A-Moduls, das an der Fronttafel des Computers befestigt wird und entweder HD Audio oder den herkömmlichen AC ‘97 Audiostandard unterstützt. Verbinden Sie das Ende des Fronttafel-Audiokabels mit diesem Anschluss. •...
  • Seite 44 1394-Modulkabel mit diesem Anschluss und installieren Sie dann das Modul in einer Steckplatzaussparung an der Rückseite des Gehäuses. Verbinden Sie niemals ein USB-Kabel mit dem IEEE 1394-Anschluss, sonst wird das Motherboard beschädigt! Das IEEE 1394a-Modul muss separat erworben werden. ASUS M4A87TD EVO 1-32...

  • Seite 45: Software-Unterstützung

    • Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite (www.asus.com). • Für detaillierte Softwareanweisungen beziehen Sie sich auf den Ordner Manual auf der Support-DVD oder laden Sie die neusten Softwarehandbücher von der ASUS-Webseite herunter unter www.asus.com Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk.
  • Seite 46 ASUS M4A87TD EVO 1-34...

  • Seite 47: Kennenlernen Des Bios

    ASUS Update: Aktualisiert das BIOS in einer Windows -Umgebung. ® ASUS EZ Flash 2: Aktualisiert das BIOS im DOS über einen USB-Flashdisk. ASUS CrashFree BIOS 3: Aktualisiert das BIOS über wechselbare Datenträger oder die Motherboard Support-DVD, wenn die BIOS-Datei fehlerhaft geworden ist.

  • Seite 48: Asus Update-Programm

    , indem Sie auf Start > Starten Sie das ASUS Update-Programm unter Windows ® Programme > ASUS > ASUS Update > ASUS Update klicken. Das ASUS Update- Hauptfenster erscheint daraufhin. Wählen Sie in der Drop-Down-Liste eine der folgenden Methoden aus: Aktualisieren über das Internet...

  • Seite 49: Asus Ez Flash 2-Programm

    ASUS EZ Flash 2 ermöglicht Ihnen die BIOS-Aktualisierung durchzuführen, ohne auf ein Betriebssystem basierende Hilfsmittel angewiesen zu ein. Bevor Sie das Programm benutzen, laden Sie sich die neuste BIOS-Datei von der ASUS- Webseite www.asus.com herunter. So aktualisieren Sie das BIOS über EZ Flash 2:...

  • Seite 50: Wiederherstellen Des Bios

    Motherboard Support-DVD oder ein Wechseldatenträger mit der aktuellen BIOS-Datei aktualisieren. Die BIOS-Datei auf der Motherboard Support-DVD ist eventuell älter als die auf der offiziellen ASUS-Webseite. Falls Sie die neuere BIOS-Datai verwenden möchten, laden Sie diese von support.asus.com und speichern diese auf einem USB-Flashlaufwerk. Wiederherstellen des BIOS So stellen Sie das BIOS wieder her: Schalten Sie das System ein.

  • Seite 51: Bios-Setupprogramm

    • Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite (www.asus.com), um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen. Kapitel 2: BIOS-Setup...

  • Seite 52: Bios-Menübildschirm

    • Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen. ASUS M4A87TD EVO...

  • Seite 53: Navigationstasten

    2.3.3 Navigationstasten In der unteren rechten Ecke eines Menübildschirms werden Navigationstasten für das jeweilige Menü angezeigt. Verwenden Sie diese Navigationstasten, um Elemente im Menü auszuwählen und die Einstellungen zu ändern. Manche Navigationstasten sind von Bildschirm zu Bildschirm verschieden. 2.3.4 Menüelemente Wenn ein Element auf der Menüleiste markiert ist, werden die speziellen Elemente für dieses Menü...

  • Seite 54: Main-Menü

    LBA/Large Mode [Auto] [Auto] Wenn Ihr Gerät den LBA-Modus (Logical Block Addressing) unterstützt und das Gerät nicht zuvor unter deaktiviertem LBA-Modus formatiert wurde, dann wählen Sie bitte [Auto], um den LBA-Modus zu aktivieren. [Disabled] Deaktiviert diese Funktion. ASUS M4A87TD EVO...

  • Seite 55: Storage Configuration

    Block (Multi-Sector Transfer) M [Auto] [Auto] Die Datenübertragung von und zu einem Gerät geschieht, falls unterstützt, in mehreren Sektoren auf einmal, wenn Sie [Auto] wählen. [Disabled] Die Datenübertragung von und zu einem Gerät geschieht jedes Mal nur in einem Sektor, wenn Sie [Disabled] wählen. PIO Mode [Auto] [Auto] Hier können Sie die PIO (Programmed input/output)-Modi automatisch...

  • Seite 56: System Information

    SATA-Anschlüsse 5/6 anzuschließen und diese zum [IDE] Modus zu stellen. 2.4.3 System Information Dieses Menü gibt Ihnen eine Übersicht über die allgemeinen Systemspezifikationen. Das BIOS erkennt in diesen Menü automatisch die BIOS-Informationen, die Prozessorspezifikationen und den Systemspeicher. ASUS M4A87TD EVO 2-10...

  • Seite 57: Ai Tweaker-Menü

    Ai Tweaker-Menü Das Ai Tweaker-Menü ermöglicht Ihnen die Konfiguration der die Übertaktung betreffenden Elemente. Beim Einstellen der Elemente im Ai Tweaker-Menü ist Vorsicht geboten. Falsche Werte können zu einer Systemfunktionsstörung führen. Die Konfigurationsoptionen in diesem Abschnitt können je nach installierter CPU- und DIMM-Modellen variieren.

  • Seite 58: Cpu Ratio

    Hier können Sie die DDR3-Betriebsfrequenz auswählen. Die Konfigurationsoptionen unterscheiden sich je nach der Einstellung für das Element CPU Bus Frequency. Die Auswahl einer sehr hohen DRAM-Frequenz kann u.U. zu einem unstabilen System führen! Wenn dies auftritt, holen Sie bitte die Standardeinstellungen zurück. ASUS M4A87TD EVO 2-12...

  • Seite 59: Cpu/Nb Frequency

    2.5.6 CPU/NB Frequency [Auto] Hier können Sie die CPU/NB-Frequenz auswählen. Konfigurationsoptionen: [Auto] [1200MHz] [1400MHz] [1600MHz] [1800MHz] [2000MHz] 2.5.7 HT Link Speed [Auto] Erlaubt die Auswahl der HyperTransport-Verbindungsgeschwindigkeit. Konfigurationsoptionen: [Auto] [200MHz] [400MHz] [600MHz] [800MHz] [1000MHz] [1200MHz] [1400MHz] [1600MHz] [1800MHz] [2000MHz] 2.5.8 DRAM Timing Configuration Konfigurationsmöglichkeiten für einige der folgenden Elemente können je nach den von Ihnen auf dem Motherboard installierten DIMMs variieren.

  • Seite 60: Dram Driving Configuration

    Konfigurationsoptionen: [Offset] [Manual] CPU Offset Voltage [Auto] Dieses Element erscheint nur, wenn CPU Voltage Mode auf [Offset] eingestellt wurde und ermöglicht Ihnen die Einstellung der CPU Offset-Spannung. Die Werte reichen von 0.003125V bis 0.700000V in 0.003125V-Schritten. ASUS M4A87TD EVO 2-14...

  • Seite 61: Cpu Vdda Voltage

    CPU/NB Offset Voltage [Auto] Dieses Element erscheint nur, wenn CPU/NB Voltage Mode auf [Offset] eingestellt wurde und ermöglicht Ihnen die Einstellung der CPU/NB Offset-Spannung. Die Werte reichen von 0.003125V bis 0.700000V in 0.003125V-Schritten. CPU Voltage [Auto] Dieses Element erscheint nur, wenn CPU & NB Voltage Mode auf [Manual] eingestellt wurde und Sie eine feste CPU-Spannung einstellen können.

  • Seite 62: Advanced-Menü

    [Enabled] Aktiviert die AMD Cool’n’Quiet-Funktion. [Disabled] Deaktiviert diese Funktion. ASUS Core Unlocker [Disabled] [Enabled] Erlaubt dem ASUS Core Unlocker die Nutzung der vollen Rechenleistung des Prozessors. [Disabled] Deaktiviert diese Funktion. C1E Support [Enabled] [Enabled] Aktiviert die C1E-Funktion. Dieses Element sollte aktiviert sein, um Enhanced Halt State zu aktivieren.

  • Seite 63: Chipset

    2.6.2 Chipset Im Chipsatz-Menü können Sie die erweiterten Chipsatzeinstellungen ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um das Untermenü anzeigen zu lassen. DRAM Controller configuration Channel Interleaving [�OR of Address bit] Konfigurationsoptionen: [Disabled] [Address bits 6] [Address bits 12] [�OR of Address bits [20:16, 6]] [�OR of Address bits [20:16, 9]] MemClk Tristate C3/ATLVID [Disabled] Konfigurationsoptionen: [Disabled] [Enabled]...

  • Seite 64: Usb Configuration

    Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um die Konfigurationsoptionen anzeigen zu lassen. Das Element USB Devices Enabled zeigt die automatisch ermittelten Werte an. None wird angezeigt, wenn kein USB-Gerät erkannt wurde. ASUS M4A87TD EVO 2-18...

  • Seite 65: Pcipnp

    USB Support [Enabled] [Enabled] Aktiviert die USB Host Controller. [Disabled] Deaktiviert diesen Controller. Die folgenden Elemente werden nur angezeigt, wenn USB Support auf [Enabled] eingestellt ist. Legacy USB Support [Auto] [Auto] Ermöglicht den System die Präsenz von USB-Geräten beim Systemstart zu erkennen.

  • Seite 66: Power-Menü

    ACPI APIC support [Enabled] Hier können Sie die ACPI (Advanced Configuration and Power Interface)-Unterstützung in der APIC (Advanced Programmable Interrupt Controller) aktivieren oder deaktivieren. Der ACPI APIC-Tabellenzeiger wird in der RSDT-Zeigerliste einbezogen, wenn [Enabled] gewählt wurde. Konfigurationsoptionen: [Disabled] [Enabled] ASUS M4A87TD EVO 2-20...

  • Seite 67: Apm Configuration

    2.7.5 APM Configuration EuP Ready [Disabled] [Disabled] Deaktiviert die Energy Using Products (EuP) Bereitschaftsfunktion. [Enabled] Erlaubt dem BIOS, entwaige Energieversorgung im S5-Zustand abzuschalten, um das System auf EuP-Anforderung vorzubereiten. Wenn auf [Enabled] gestellt, wird die Energieversorgung für WOL, WO�USB, Audio und eingebauter LEDs im S5-Zustand abgeschaltet. Restore On AC Power Loss [Power Off] [Power On] Das System schaltet sich nach einem Stromausfall wieder ein.
  • Seite 68 Betrieb gedrosselt oder auf [Performance] setzen, um maximale CPU- Lüftergeschwindigkeit zu erzielen. Konfigurationsoptionen: [Performance] [Optimal] [Silent] Chassis Q-Fan Function [Disabled] Hier können Sie die ASUS Q-Fan-Funktion zum automatischen Einstellen der Lüftergeschwindigkeit für einen effizienteren Betrieb einstellen. Konfigurationsoptionen: [Disabled] [Enabled] ASUS M4A87TD EVO...

  • Seite 69: Boot-Menü

    Full Screen Logo [Enabled] Hier können Sie die Anzeige eines Vollbildschirm-Logos aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Wählen Sie [Enabled] für dieses Element, um die ASUS MyLogo2™-Funktion zu verwenden. AddOn ROM Display Mode [Force BIOS] Hier können Sie den Anzeigemodus für optionales ROM einstellen.

  • Seite 70: Security

    Wählen Sie das Element, um das Benutzer-Kennwort einzurichten oder zu ändern. Das Element User Password oben auf dem Bildschirm zeigt die Werkseinstellung Not Installed an. Das Element zeigt Installed an, nachdem Sie ein Kennwort eingerichtet haben. ASUS M4A87TD EVO 2-24...

  • Seite 71: Tools-Menü

    2.9.1 ASUS EZ Flash 2 Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <OK> drücken, erscheint eine Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <OK>, um Ihre Wahl zu bestätigen.

  • Seite 72: Asus O.c. Profile

    Konfiguration und BIOS-version stammt. • Es kann nur die Datei “xxx.CMO” geladen werden. 2.9.4 AI NET 2 Check Realtek LAN cable [Disabled] Aktiviert oder deaktiviert die Überprüfung des Realtek LAN-Kabels während des Power-On- Self-Test (POST). Konfigurationsoptionen: [Disabled] [Enabled] ASUS M4A87TD EVO 2-26...

  • Seite 73: Exit-Menü

    2.10 Exit-Menü Die Elemente im Exit-Menü gestatten Ihnen, die optimalen oder abgesicherten Standardwerte für die BIOS-Elemente zu laden, sowie Ihre Einstellungsänderungen zu speichern oder zu verwerfen. BIOS SETUP UTILITY Main Ai Tweaker Advanced Power Boot Tools Exit Exit Options Exit system setup after saving the Exit &...
  • Seite 74 ASUS M4A87TD EVO 2-28...

  • Seite 75: Asus Kontaktinformationen

    Telefon +1-812-282-3777 +1-510-608-4555 Webseite usa.asus.com Technische Unterstützung Telefon +1-812-282-2787 Support-Fax +1-812-284-0883 Online-Support support.asus.com ASUS COMPUTER GmbH (Deutschland und Österreich) Addresse Harkort Str. 21-23, D-40880 Ratingen, Deutschland +49-2102-959911 Webseite www.asus.de Online-Kontakt www.asus.de/sales Technische Unterstützung Telefon (Komponenten) +49-1805-010923* Telefon (System/Note/Eee/LCD) +49-1805-010920* Support-Fax...
