Endress+Hauser Liquiphant FTL51B Kurzanleitung

Vibronik grenzschalter für flüssigkeiten
Vorschau ausblenden Andere Handbücher für Liquiphant FTL51B:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

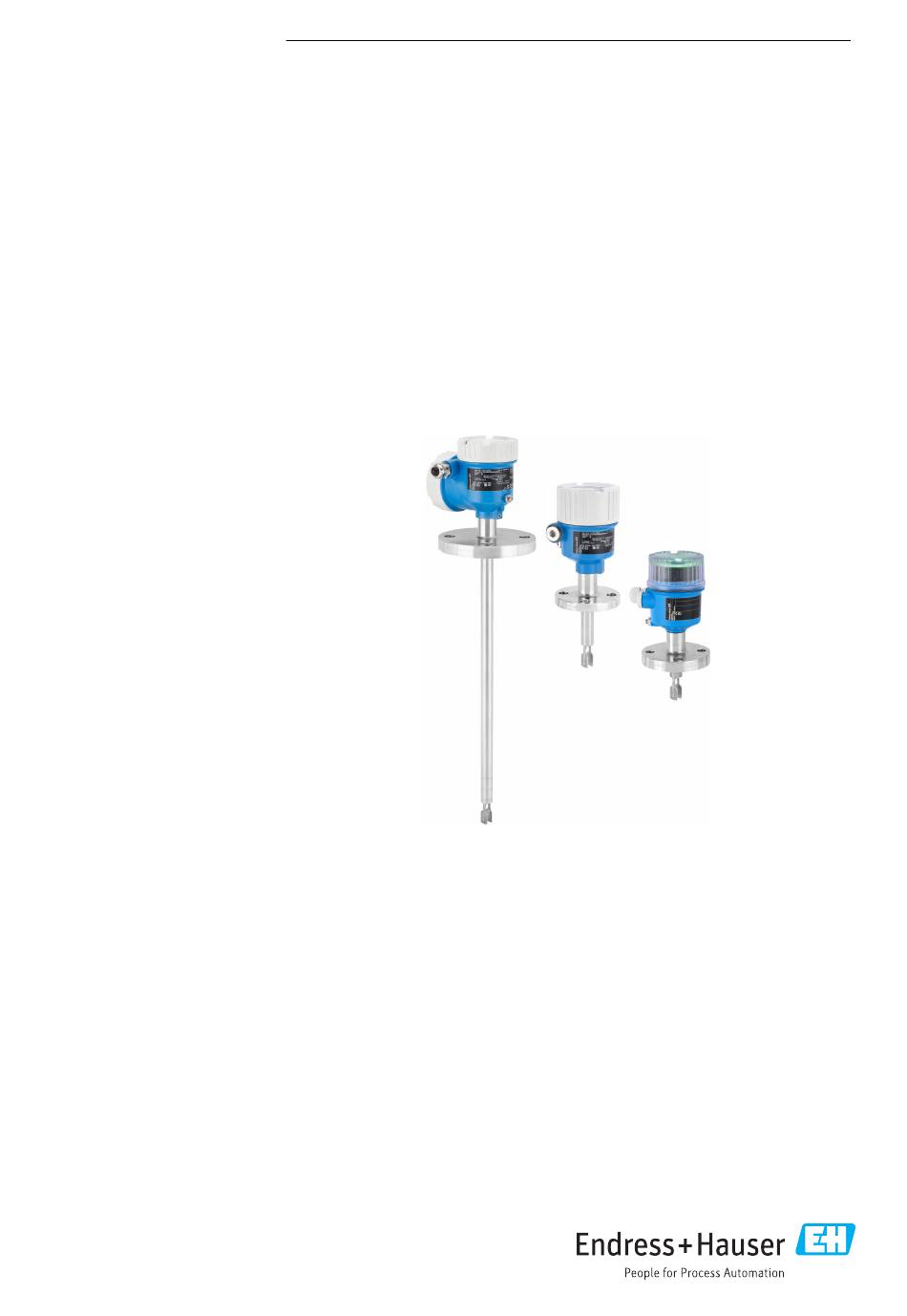

KA01429F/00/DE/02.21
71515024
2021-01-25
Products
Kurzanleitung
Liquiphant FTL51B
Vibronik
Grenzschalter für Flüssigkeiten
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zu dem Gerät entnehmen Sie der
Betriebsanleitung und den weiteren Dokumentationen:
Für alle Geräteausführungen verfügbar über:
• Internet:
www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Liquiphant FTL51B

Inhaltszusammenfassung für Endress+Hauser Liquiphant FTL51B

  • Seite 1 Grenzschalter für Flüssigkeiten Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
  • Seite 2 Liquiphant FTL51B Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...

  • Seite 3: Inhaltsverzeichnis

    Liquiphant FTL51B Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............3 Symbole .

  • Seite 4: Elektrische Symbole

    Hinweise zum Dokument Liquiphant FTL51B VORSICHT Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu leichter oder mittelschwerer Körperverletzung führen kann. HINWEIS Dieser Hinweis enthält Informationen zu Vorgehensweisen und weiterführenden Sachverhal- ten, die keine Körperverletzung nach sich ziehen.

  • Seite 5: Grundlegende Sicherheitshinweise

    Liquiphant FTL51B Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal muss für seine Tätigkeiten, z. B. Inbetriebnahme oder Wartung, folgende Bedin- gungen erfüllen: ‣ Ausgebildetes Fachpersonal verfügt über Qualifikation, die der Funktion und Tätigkeit ent- spricht ‣ Vom Anlagenbetreiber autorisiert sein ‣...

  • Seite 6: Produktsicherheit

    Werk in sicherheitstechnisch einwandfreiem Zustand verlas- sen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformitätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sach- verhalt. IT-Sicherheit  Weitere Informationen, siehe Betriebsanleitung.

  • Seite 7: Produktidentifizierung

    • Seriennummer von Typenschildern in W@M Device Viewer eingeben (www.endress.com/deviceviewer): Alle Angaben zum Messgerät und eine Übersicht zum Umfang der mitgelieferten Technischen Dokumentation werden angezeigt. • Seriennummer vom Typenschild in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen 3.2.1...

  • Seite 8: Montage

    Montage Liquiphant FTL51B Lagerungstemperatur –40 … +80 °C (–40 … +176 °F) optional: –50 °C (–58 °F), –60 °C (–76 °F) 3.3.2 Gerät transportieren • Gerät in Originalverpackung zur Messstelle transportieren • Gerät am Gehäuse, Temperaturdistanzstück, Flansch oder Verlängerungsrohr anfassen •...

  • Seite 9: Montagebedingungen

    Liquiphant FTL51B Montage A0037879  3 Einbaubeispiele für Behälter, Tank oder Rohr Temperaturdistanzstück/druckdichte Durchführung (optional) für Tank mit Isolation und/oder hohen Prozesstemperaturen Montagebedingungen 4.1.1 Schaltpunkt berücksichtigen Typische Schaltpunkte, abhängig von der Einbaulage des Grenzschalters (Wasser +23 °C (+73 °F)) A0037915 ...

  • Seite 10: Hohe Viskosität

    Montage Liquiphant FTL51B 4.1.2 Viskosität berücksichtigen Geringe Viskosität Geringe Viskosität, z. B. Wasser: < 2 000 mPa⋅s Die Schwinggabel innerhalb des Einbaustutzens ist zulässig. > 25 (0.98) A0033297  5 Einbaubeispiel für niedrigviskose Flüssigkeiten. Maßeinheit mm (in) Durchmesser des Einbaustutzens: Mindestens 50 mm (2,0 in) Hohe Viskosität...

  • Seite 11: Ansatz Vermeiden

    Liquiphant FTL51B Montage 4.1.3 Ansatz vermeiden • Kurze Einbaustutzen verwenden, damit die Schwinggabel frei in den Behälter ragt • Vorzugsweise frontbündig an Behältern oder in Rohrleitungen einbauen • Genügend Abstand zwischen zu erwartendem Füllgutansatz an der Tankwand und Schwinggabel lassen A0033239 ...
  • Seite 12 Montage Liquiphant FTL51B A0033236  8 Abstand berücksichtigen 4.1.5 Gerät abstützen Bei starker dynamischer Belastung das Gerät abstützen. Maximale seitliche Belastbarkeit der Rohrverlängerungen und Sensoren: 75 Nm (55 lbf ft). A0031874  9 Beispiele für Abstützung bei dynamischer Belastung Endress+Hauser...

  • Seite 13: Einschweißadapter Mit Leckagebohrung

    Liquiphant FTL51B Montage 4.1.6 Einschweißadapter mit Leckagebohrung Einschweissadapter so einschweißen, dass die Leckagebohrung nach unten ausgerichtet ist. Eine Undichtigkeit kann dadurch schnell erkannt werden. A0039230  10 Einschweißadapter mit Leckagebohrung Messgerät montieren 4.2.1 Benötigtes Werkzeug Gabelschlüssel, Innensechskant-Schlüssel 4.2.2 Einbau Horizontaler Einbau in Behältern...
  • Seite 14 Montage Liquiphant FTL51B In Rohrleitungen einbauen • Strömungsgeschwindigkeit bis 5 m/s bei Viskosität 1 mm /s (cSt) und Dichte 1 g/cm (SGU) Bei anderen Prozessstoffbedingungen Funktion testen. • Wenn die Schwinggabel korrekt ausgerichtet ist und die Markierung in Fließrichtung zeigt, wird die Strömung nicht wesentlich behindert.

  • Seite 15: Kabeleinführung Ausrichten

    Liquiphant FTL51B Montage Kabeleinführung ausrichten 4 0.7 Nm A0037347  14 Gehäuse mit außenliegender Feststellschraube Im Auslieferungszustand ist die Feststellschraube nicht angezogen. Außenliegende Feststellschraube lösen (maximal 1,5 Umdrehungen). Gehäuse drehen, Kabeleinführung ausrichten. Außenliegende Feststellschraube festdrehen. Schiebemuffen  Weitere Informationen, siehe Betriebsanleitung.

  • Seite 16: Elektrischer Anschluss

    Elektrischer Anschluss Liquiphant FTL51B Elektrischer Anschluss Anschlussbedingungen 5.1.1 Deckel mit Sicherungsschraube Bei Geräten für den Einsatz im Ex-Bereich mit bestimmter Zündschutzart, ist der Deckel durch eine Sicherungsschraube verriegelt. HINWEIS Wenn beim Zuschrauben des Deckels die Sicherungsschraube nicht korrekt positioniert ist, kann der Deckel nicht sicher verriegeln.
  • Seite 17 Liquiphant FTL51B Elektrischer Anschluss 5.2.2 2-Leiter AC (Elektronikeinsatz FEL61) • Zweileiter-Wechselstromausführung • Schalten der Last über einen elektronischen Schalter direkt im Versorgungsstromkreis; immer in Reihe mit einer Last anschließen • Funktionsprüfung ohne Füllstandsänderung Mit dem Prüftaster auf dem Elektronikeinsatz kann ein Funktionstest des Geräts durchge- führt werden.
  • Seite 18 Elektrischer Anschluss Liquiphant FTL51B U 19...253 V AC I max: 350 mA >0,7 >0,5 L1 N A0036060  16 2-Leiter AC, Elektronikeinsatz FEL61 Endress+Hauser...

  • Seite 19: Verhalten Schaltausgang Und Signalisierung

    Liquiphant FTL51B Elektrischer Anschluss Verhalten Schaltausgang und Signalisierung ΔU <3.8 mA ΔU <3.8 mA <3.8 mA A0031901  17 Verhalten Schaltausgang und Signalisierung, Elektronikeinsatz FEL61 MAX DIP-Schalter, MAX-Sicherheit einstellen MIN DIP-Schalter, MIN-Sicherheit einstellen LED rot für Warnung oder Alarm LED gelb Schaltzustand GN LED grün Betriebszustand, Gerät ein...
  • Seite 20 Elektrischer Anschluss Liquiphant FTL51B Auswahlhilfe für Relais 207 230 253 A0042052  18 Empfohlene minimale Halteleistung/Bemessungsleistung der Last Halteleistung/Bemessungsleistung in [VA] Betriebsspannung in [V] AC-Betrieb • Betriebsspannung: 24 V, 50 Hz/60 Hz • Halteleistung/Bemessungsleistung: > 0,5 VA, < 8,4 VA •...
  • Seite 21 Liquiphant FTL51B Elektrischer Anschluss Versorgungsspannung WARNUNG Nichteinhaltung von vorgeschriebenem Netzgerät. Lebensgefahr durch elektrischen Schlag! ‣ Der FEL62 darf nur von Versorgungsgeräten mit einer sicheren galvanischen Trennung gespeist werden, gemäß IEC 61010-1. U = 10 … 55 V Gemäß IEC/EN61010-1 beachten: Für das Gerät einen geeigneten Trennschalter vorse- hen und den Strom auf 500 mA begrenzen, z. B.
  • Seite 22 Elektrischer Anschluss Liquiphant FTL51B Klemmenbelegung U = 10...55 V DC 350 mA I max: 350 mA 55 V >0,7 >0,5 0.5 A L+ L- A0036061  19 3-Leiter DC-PNP, Elektronikeinsatz FEL62 Anschlussverdrahtung mit Klemmen Anschlussverdrahtung mit M12 Stecker im Gehäuse gemäß Standard EN61131-2...

  • Seite 23: Allstromanschluss Mit Relaisausgang (Elektronikeinsatz Fel64)

    Liquiphant FTL51B Elektrischer Anschluss Verhalten Schaltausgang und Signalisierung (L–) ΔU <100 µA (L–) (L–) ΔU <100 µA (L–) <100 µA (L–) A0033508  20 Verhalten Schaltausgang und Signalisierung, Elektronikeinsatz FEL62 MAX DIP-Schalter, MAX-Sicherheit einstellen MIN DIP-Schalter, MIN-Sicherheit einstellen LED rot für Warnung oder Alarm LED gelb Schaltzustand GN LED grün Betriebszustand, Gerät ein...
  • Seite 24 Elektrischer Anschluss Liquiphant FTL51B Versorgungsspannung U = 19 … 253 V , 50 Hz/60 Hz / 19 … 55 V Gemäß IEC/EN61010-1 beachten: Für das Gerät einen geeigneten Trennschalter vorse- hen und den Strom auf 500 mA begrenzen, z. B. mit dem Einbau einer 0,5 A-Sicherung (träge) in die Phase (nicht Nullleiter) des Versorgungsstromkreises.
  • Seite 25 Liquiphant FTL51B Elektrischer Anschluss Klemmenbelegung >0,7 U = 19...55 V DC >0,5 U 19...253 V AC 0.5 A A0036062  21 Allstromanschluss mit Relaisausgang, Elektronikeinsatz FEL64 Im gebrückten Zustand arbeitet der Relaisausgang in Form einer NPN-Logik Anschließbare Last Endress+Hauser...
  • Seite 26 Elektrischer Anschluss Liquiphant FTL51B Verhalten Schaltausgang und Signalisierung A0033513  22 Verhalten Schaltausgang und Signalisierung, Elektronikeinsatz FEL64 MAX DIP-Schalter, MAX-Sicherheit einstellen MIN DIP-Schalter, MIN-Sicherheit einstellen LED rot für Alarm LED gelb Schaltzustand GN LED grün Betriebszustand, Gerät ein 5.2.5 Gleichstromanschluss Relaisausgang (Elektronikeinsatz FEL64 DC) •...

  • Seite 27: Verhalten Ausgangssignal

    Liquiphant FTL51B Elektrischer Anschluss Anschließbare Last Lasten über 2 potentialfreie Umschaltkontakte geschaltet (DPDT) • I ≤ 6 A (Ex de 4 A), U~ ≤ AC 253 V; P~ ≤ 1 500 VA, cos φ = 1, P~ ≤ 750 VA, cos φ > 0,7 • I ≤ 6 A (Ex de 4 A) bis DC 30 V, I DC ≤ 0,2 A bis 125 V Nach IEC 61010 gilt: Summe der Spannungen von Relaisausgängen und Hilfsenergie ≤...

  • Seite 28: Ausgang Pfm (Elektronikeinsatz Fel67)

    LED gelb Schaltzustand GN LED grün Betriebszustand, Gerät ein 5.2.6 Ausgang PFM (Elektronikeinsatz FEL67) • Zum Anschluss an Endress+Hauser-Schaltgeräte Nivotester FTL325P und FTL375P • PFM-Signal-Übertragung; Pulse Frequenz Modulation, dem Versorgungsgrundstrom auf der Zweidrahtleitung überlagert • Funktionsprüfung ohne Füllstandsänderung: • Mit dem Prüftaster auf dem Elektronikeinsatz kann ein Funktionstest des Geräts durch- geführt werden.
  • Seite 29 Liquiphant FTL51B Elektrischer Anschluss Leistungsaufnahme P ≤ 150 mW mit Nivotester FTL325P oder FTL375P Verhalten Ausgangssignal • Gut-Zustand: Betriebsart MAX 150 Hz, MIN 50 Hz • Anforderung: Betriebsart MAX 50 Hz, MIN 150 Hz • Alarm: Betriebsart MAX/MIN 0 Hz Klemmenbelegung –...
  • Seite 30 Elektrischer Anschluss Liquiphant FTL51B Verbindungsleitung • Maximaler Leitungswiderstand: 25 Ω pro Ader • Maximale Leitungskapazität: < 100 nF • Maximale Leitungslänge: 1 000 m (3 281 ft) Verhalten Schaltausgang und Signalisierung 150 Hz 50 Hz 50 Hz 150 Hz 0 Hz A0037696 ...
  • Seite 31 Liquiphant FTL51B Elektrischer Anschluss 5.2.7 2-Leiter NAMUR > 2,2 mA/ < 1,0 mA (Elektronikeinsatz FEL68) • Zum Anschluss an Trennschaltverstärker nach NAMUR (IEC 60947-5-6), z. B. Nivotester FTL325N von Endress+Hauser • Signalübertragung H-L-Flanke 2,2 … 3,8 mA/ 0,4 … 1,0 mA nach IEC 60947-5-6 (NAMUR) auf Zweidrahtleitung •...
  • Seite 32 Elektrischer Anschluss Liquiphant FTL51B Klemmenbelegung IEC 60947-5-6 8,2 V DC NAMUR – >0,7 >0,5 L- L+ A0036066  27 2-Leiter NAMUR ≥  2,2 mA/≤  1,0 mA, Elektronikeinsatz FEL68 Endress+Hauser...
  • Seite 33 Liquiphant FTL51B Elektrischer Anschluss Verhalten Schaltausgang und Signalisierung 2.2...3.8 mA 0.4...1.0 mA 2.2...3.8 mA 0.4...1.0 mA < 1.0 mA A0037694  28 Verhalten Schaltausgang und Signalisierung, Elektronikeinsatz FEL68 MAX DIP-Schalter, MAX-Sicherheit einstellen MIN DIP-Schalter, MIN-Sicherheit einstellen LED rot für Alarm LED gelb Schaltzustand GN LED grün Betriebszustand, Gerät ein...

  • Seite 34: Kabel Anschließen

    Elektrischer Anschluss Liquiphant FTL51B 5.2.10 Kabel anschließen Benötigtes Werkzeug • Schlitzschraubendreher (0,6 mm x 3,5 mm) für Anschlussklemmen • Geeignetes Werkzeug mit Schlüsselweite SW24/25 (8 Nm (5,9 lbf ft)) für Kabelverschrau- bung M20 24/25 mm 8.0 Nm A0018023  29 Beispiel Verschraubung mit Kabeldurchführung, Elektronikeinsatz mit Anschlussklemmen...

  • Seite 35: Bedienungsmöglichkeiten

    Liquiphant FTL51B Bedienungsmöglichkeiten  Wenn Versorgungsspannung vorhanden: Leuchtet die grüne LED?  Sind alle Gehäusedeckel montiert und fest angezogen?  Optional: Deckel mit Deckelsicherungschraube angezogen? Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten 6.1.1 Bedienkonzept • Bedienung mit Taster und DIP-Schaltern auf dem Elektronikeinsatz • Anzeige mit optionalem Bluetooth-Modul und SmartBlue (App) via Bluetooth® wireless technology •...
  • Seite 36 Bedienungsmöglichkeiten Liquiphant FTL51B 6.1.3 Funktionstest mit Taster auf dem Elektronikeinsatz • Die Funktionsprüfung muss im Gut-Zustand erfolgen: MAX-Sicherheit und Sensor frei oder MIN-Sicherheit und Sensor bedeckt. • Während der Funktionsprüfung blinken die LEDs nacheinander als Lauflicht. • Bei der wiederkehrenden Prüfung in Sicherheitseinrichtungen gemäß SIL oder WHG: Anga- ben im Sicherheitshandbuch beachten.

  • Seite 37: Heartbeat-Diagnose Und Verifikation Mit Bluetooth® Wireless Technology

    Liquiphant FTL51B Inbetriebnahme Der Funktionstest mit dem Testmagnet verhält sich gleich, wie der Funktionstest mit dem Prüftaster am Elektronikeinsatz. A0033419  32 Funktionstest mit Testmagnet 6.1.5 Heartbeat-Diagnose und Verifikation mit Bluetooth® wireless technology Zugriff via Bluetooth® wireless technology A0033411  33 Fernbedienung via Bluetooth®...

  • Seite 38: Messgerät Einschalten

    Inbetriebnahme Liquiphant FTL51B Messgerät einschalten Während der Einschaltzeit ist der Geräte-Ausgang im sicherheitsgerichteten Zustand oder wenn vorhanden, im Alarm-Zustand: • Für Elektronikeinsatz FEL61 gilt: Maximal 4 s nach Einschalten des Geräts, ist der Ausgang im korrekten Zustand. • Für Elektronikeinsätze FEL62, FEL64, FEL64DC gilt: Maximal 3 s nach Einschalten des Geräts, ist der Ausgang im korrekten Zustand.
  • Seite 40 *71515024* 71515024 www.addresses.endress.com...
