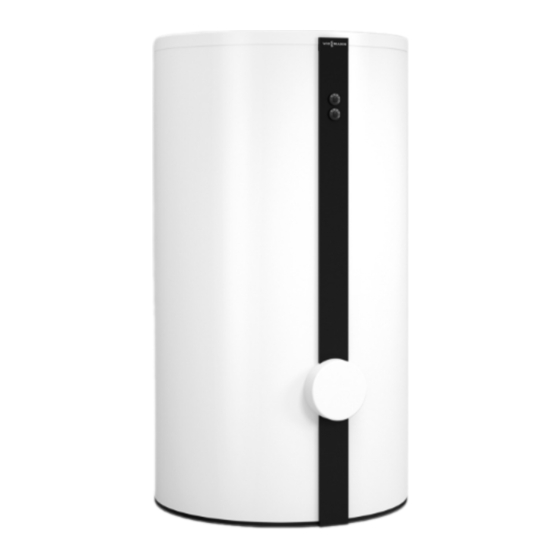

Viessmann Vitocell 300-V EVIB-A+ Montage- Und Serviceanleitung Für Die Fachkraft
Innenbeheizter speicher-wassererwärmer
Vorschau ausblenden
Andere Handbücher für Vitocell 300-V EVIB-A+:
- Montageanleitung für die fachkraft (20 Seiten) ,
- Montageanleitung (17 Seiten) ,
- Planungsanleitung (52 Seiten)
Verwandte Anleitungen für Viessmann Vitocell 300-V EVIB-A+
Inhaltszusammenfassung für Viessmann Vitocell 300-V EVIB-A+

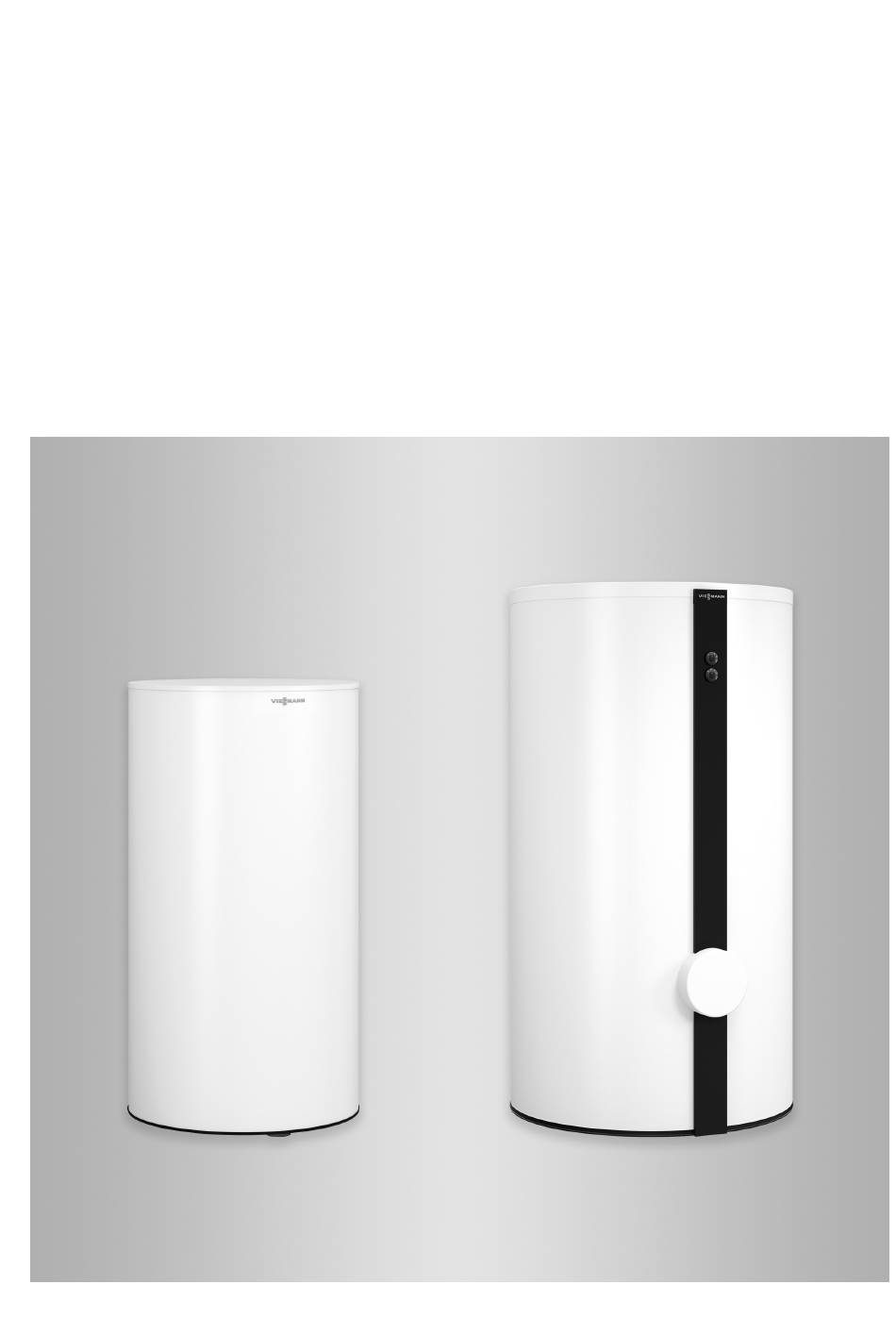

- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocell 300-V/-W Typ EVIB-A+ 160 und 200 l Typ EVIB-A 160 bis 300 l Typ EVIA-A 500 l Innenbeheizter Speicher-Wassererwärmer VITOCELL 300-V/-W Bitte aufbewahren! 6154861 DE 2/2021...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden. -
Seite 3: Sicherheitshinweise
Sturz führen. Während Montage- und War- ■ tungsarbeiten den Boden sauber und trocken halten. Rutschfeste Schuhe tragen. ■ Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicherheitstechnischer Funktion gefährdet den sicheren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Originalteile ersetzt werden. - Seite 4 Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zuge- lassener Komponenten sowie nicht genehmigte Änderungen und Umbauten können die Sicherheit beeinträchtigen und die Gewähr- leistung einschränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Inspektion und Wartung ................. Anlagenbeispiele ................... Ersatzteillisten ..................Montagevorbereitung Auspacken und Einbringung (160, 200 und 300 l) ........ Anschlüsse .................... 10 Hinweise zur Aufstellung ............... 10 Speicher-Wassererwärmer mit Elektro-Heizeinsatz aufstellen ... -
Seite 6: Information Entsorgung Der Verpackung
Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt. -
Seite 7: Bestimmungsgemäße Verwendung
Geeignet für Anlagen nach DIN 1988, EN 12 828 und DIN 4753 Inspektion und Wartung Gemäß DIN 1988 sind Besichtigung und (falls erfor- derlich) Reinigung spätestens 2 Jahre nach Inbetrieb- nahme und danach bei Bedarf durchzuführen. Anlagenbeispiele Verfügbare Anlagenbeispiele: Siehe www.viessmann-schemes.com. -
Seite 8: Ersatzteillisten
Information Ersatzteillisten Informationen zu Ersatzteilen finden Sie unter www.viessmann.com/etapp oder in der Viessmann Ersatzteil-App. -
Seite 9: Montagevorbereitung
Montagevorbereitung Auspacken und Einbringung (160, 200 und 300 l) Abb. 1... -
Seite 10: Anschlüsse
Montagevorbereitung Anschlüsse 500 l Abb. 2 160, 200 und 300 l Inhalt Sicherheitstemperaturbegrenzer, unter der Wär- medämmung Abb. 3 Warmwasser Zirkulation Klemmsystem für Speichertemperatursensor Warmwasser Heizwasservorlauf Zirkulation Klemmsystem (hinter der Wärmedämmung) für Prozessinjektionsstopfen für Isolierschaum (Nichts einfüllen, geschlossen halten) Speichertemperatursensor oder Temperaturregler Heizwasserrücklauf Heizwasservorlauf Kaltwasser... -
Seite 11: Montagevorbereitung
Montagevorbereitung Hinweise zur Aufstellung (Fortsetzung) Speicher-Wassererwärmer mit Elektro-Heizeinsatz aufstellen Montageanleitung Elektro-Heizeinsatz Mindestabstand einhalten. Speicherinhalt Maß a in l in mm min. 730 min. 670 Hinweis Die unbeheizte Länge eines bauseits eingesetzten Einschraubheizkörpers muss min. 100 mm betragen. Abb. 5 Beispiel: 300 l Inhalt... -
Seite 12: Montageablauf 160 Bis 300 L Inhalt
Montageablauf 160 bis 300 l Inhalt Speichertemperatursensor und Thermometerfühler (falls vorhanden) einbauen 2 Nm Ø 3 ... 9 mm Abb. 6 03. Speichertemperatursensor bis zum Anschlag in 05. Leicht an der Leitung des Speichertemperatur- eine Öffnung des Klemmsystems einführen. sensors ziehen, um die Befestigung im Klemm- system zu prüfen. -
Seite 13: Deckel Und Abdeckhaube Montieren, Typenschild Aufkleben
Montageablauf 160 bis 300 l Inhalt (Fortsetzung) 10. Thermometerleitung durch die Nut in der Wärme- 11. Thermometer (Zubehör) an der Wand befestigen. dämmung und durch das Loch im Blechmantel führen. Montageanleitung Wandthermometer Deckel und Abdeckhaube montieren, Typenschild aufkleben Abb. 7 Aussparung im Deckel für Thermometerleitung Typenschild... -
Seite 14: 500 L Inhalt
Montageablauf 500 l Inhalt Speicher-Wassererwärmer aufstellen und Wärmedämm-Matte unten anbauen Abb. 8 Typenschild Hinweis Zum Ausrichten des Speicher-Wassererwärmers nur einen oder zwei der Stellfüße verstellen. Mindestens einen der Stellfüße vollständig eingeschraubt lassen. ≤35 Abb. 9 Stellfüße nicht über 35 mm Gesamtlänge herausdre- hen. -
Seite 15: Thermometerfühler (Falls Vorhanden) Und Speichertemperatursensor Anbauen
Montageablauf 500 l Inhalt (Fortsetzung) Thermometerfühler (falls vorhanden) und Speichertemperatursensor anbauen Abb. 10 1. Thermometerfühler durch die Abdeckleiste führen. 6. Klemmsysteme auf die Gewindebolzen stecken Thermometer einstecken. und ausrichten. Hinweis 7. Muttern festziehen. Die Abdeckleiste wird durch die nicht abgewickel- ten Kapillaren in senkrechter Position gehalten. -
Seite 16: Wärmedämm-Mantel Anbauen
Montageablauf 500 l Inhalt (Fortsetzung) Wärmedämm-Mantel anbauen Hinweis Durch die Speicheranschlüsse dürfen keine Vlies- ■ reste in den Speicher-Wassererwärmer geraten. ■ Für die folgenden Arbeiten sind 2 Personen erforder- lich. Abb. 11 1. Auf Speicherrückseite: 6 Klippverschlüsse auf das 3. Die Klippverschlüsse auf der Speicherrückseite bis Kantenprofil des rechten und linken Wärmedämm- zum Anschlag zusammenschieben. -
Seite 17: Abdeckleisten Anbauen
Montageablauf 500 l Inhalt (Fortsetzung) Abdeckleisten anbauen Abb. 12 Typenschild Speicher-Wassererwärmer 1. Wärmedämm-Mantel durch Klopfen gleichmäßig 3. Abdeckleiste hinten anbauen. an den Speicherkörper anlegen. 4. Typenschild aufkleben. 2. Abdeckleiste vorn und Flanschhaube anbauen. -
Seite 18: Deckel Anbauen
500 l Inhalt (Fortsetzung) Deckel anbauen Hinweis Die weiche Seite der Wärmedämmung muss auf dem Speicherkörper aufliegen. Abb. 13 Abdeckkappe mit Viessmann Schriftzug Heizwasserseitig anschließen ■ Alle Rohrleitungen mit lösbaren Verbindungen anschließen. ■ Nicht benötigte Anschlüsse mit Rotgusskappen ver- schließen. -
Seite 19: Trinkwasserseitig Anschließen
Montageablauf Heizwasserseitig anschließen (Fortsetzung) Abb. 14 Heizwasserrücklauf Umwälzpumpe Heizwasservorlauf KW Kaltwasser Rückschlagklappe, federbelastet WW Warmwasser Speichertemperatursensor oder Temperaturreg- ler und Sicherheitstemperaturbegrenzer (falls erforderlich) 1. Bei Heizwasser-Vorlauftemperaturen über 95 °C 4. Nur bei Heizwasser-Vorlauftemperaturen über und Speicherinhalt 300 l: Abdeckrosetten von den 110 °C: heizwasserseitigen Rohrabgängen entfernen. -
Seite 20: Sicherheitsventil
Montageablauf Trinkwasserseitig anschließen (Fortsetzung) Achtung Die Heizwendel ist mit Dichtungen eingebaut. ■ Temperaturen > 150 °C an Anschlüssen füh- ren zur Beschädigung der Dichtungen. Bei Löt- und Schweißarbeiten ausreichenden Sicherheitsabstand einhalten. Nippel nachrichten führt zur Beschädigung der ■ Dichtungen. Abb. 15 Beispiel: 300 l Inhalt Membran-Druckausdehnungsgefäß... -
Seite 21: Zirkulationsleitung Bei Speicherbatterien Anschließen
Montageablauf Trinkwasserseitig anschließen (Fortsetzung) Sicherheitsventil über der Oberkante des Speicher- Wassererwärmers montieren. Zirkulationsleitung bei Speicherbatterien anschließen Hinweis Hinweise für die folgenden Abbildungen Speicherbatterien immer mit angeschlossener Zirkula- ■ Sammelleitungen für Trinkwasser müssen für tion installieren. Trinkwasser zugelassen sein. Temperaturregler in die letzte Speicherzelle vom ■... -
Seite 22: In Verbindung Mit Fernheizungen Mit Heizwasserseitiger Rücklauf
Montageablauf Zirkulationsleitung bei Speicherbatterien… (Fortsetzung) In Verbindung mit Fernheizungen mit heizwasserseitiger Rücklauftemperaturbegrenzung und/ oder bei mehreren Zirkulationsleitungen Abb. 17 Zirkulationsleitung HR Heizwasserrücklauf Zirkulationspumpe Heizwasservorlauf Rückschlagklappe, federbelastet KW Kaltwasser Sammelleitung trinkwasserseitig (Edelstahl) WW Warmwasser Sammelleitung heizwasserseitig (Stahl) Temperaturregler Zirkulation ELV Entlüftungsventil Entleerungsventil Potenzialausgleich anschließen Potenzialausgleich nach den technischen Anschluss-... -
Seite 23: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Speicher-Wassererwärmer füllen..................24 • • 2. Anlage außer Betrieb nehmen • • • 3. Sicherheitsventile auf Funktion prüfen •... -
Seite 24: Anlage Außer Betrieb Nehmen
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer füllen 1. Speicher-Wassererwärmer trinkwasserseitig füllen. 2. Heiz- und trinkwasserseitige Verschraubungen auf Dichtheit prüfen, falls erforderlich, nachziehen. Hinweis Wenn der Speicher-Wassererwärmer unter Druck 3. Sicherheitsventile nach den Angaben des Herstel- steht, Flanschdeckel mit einem Anzugsdrehmo- lers auf Funktion prüfen. ment von 40 Nm nachziehen. -
Seite 25: Erstinbetriebnahme, Inspektion, Wartung
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer innen reinigen Abb. 19 500 l Inhalt Abb. 18 160 bis 300 l Inhalt 01. Deckel und Wärmedämmung abbauen. 02. Falls vorhanden: Sicherungsklammer entfer- nen. Thermometerfühler herausziehen. 03. Flügelmutter lösen. Sensor für Sicherheitstem- peraturbegrenzer herausziehen. 04. Speicherverschlusskappe und Edelstahl- Ronde abbauen. - Seite 26 Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer innen reinigen (Fortsetzung) Achtung 10. Reinigungsmittel vollständig ablassen. Spitze, scharfkantige und harte Gegen- stände können die Innenwandung beschä- 11. Speicher-Wassererwärmer nach der Reinigung digen. gründlich spülen. Zur manuellen Reinigung nur Geräte aus Kunststoff verwenden. Lose haftende Ablagerungen mit einem Hoch- druckreiniger oder manuell entfernen.
- Seite 27 Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer zusammenbauen Abb. 21 500 l Inhalt Abb. 20 160 bis 300 l Inhalt 1. Speicher-Wassererwärmer wieder an das Rohrlei- tungssystem anschließen. 2. Neue Dichtungen einlegen. 3. Flanschdeckel anbauen. Max. Anzugsdrehmoment: 40 Nm 4. Edlestahl-Ronde und Speicherverschlusskappe anbauen.
- Seite 28 Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer zusammenbauen (Fortsetzung) 9. Wärmedämmung , Abdeckhaube und Deckel anbauen. Wasserseitige Anschlüsse auf Dichtheit prüfen...
-
Seite 29: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch:... -
Seite 30: Technische Daten
Technische Daten Technische Daten Vitocell 300-V/W, Typ EVIA-A+ und EVIA-A EVIB-A+ EVIB-A EVIA-A Speicherinhalt DIN-Registernummer Beantragt Bereitschaftswärmeaufwand kWh/24 0,705 0,75 0,975 1,04 1,18 1,37 Abmessungen Länge (Ø) a Mit Wärmedämmung 1022 ■ Ohne Wärmedämmung – – – – – ■ Breite b Mit Wärmedämmung 1084... -
Seite 31: Entsorgung
Entsorgung Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- Wir empfehlen, das von Viessmann organisierte Ent- ten und Betriebsstoffe der Anlage gehören nicht in den sorgungssystem zu nutzen. Betriebsstoffe (z. B. Wär- Hausmüll. meträgermedien) können über die kommunale Sam- Zur Außerbetriebnahme die Anlage spannungsfrei... -
Seite 32: Bescheinigungen Konformitätserklärung
Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co. KG, D-35107 DE: www.viessmann.de/eu-conformity Allendorf, erklären in alleiniger Verantwortung, dass AT: www.viessmann.at/eu-conformity das bezeichnete Produkt in Konstruktion und Betriebs- CH: www.viessmann.ch/eu-conformity-de verhalten den europäischen Richtlinien und den oder ergänzenden nationalen Anforderungen entspricht.
