Il trasmettitore trasforma la misura fisica in un segnale standard. Esempio: Il pH 0-14 del
Inizio scala
segnale del sensore è trasformato in 4-20 mA. Specificare il punto di partenza del campo
di misura, a 0-14 pH immettere "0".
Vedere "Range start". Specificare la fine del campo di misura, ad es. "14" su un
Fine scala
trasmettitore 0-14 pH.
Se non è necessario visualizzare l'intera misura utilizzata, è possibile specificare qui il
Inizio zoom valore inferiore del campo desiderato (maggiore risoluzione). Esempio: trasmettitore con
0-14 pH, campo desiderato 5-9 pH. Configurare un "5".
Vedere "Inizio zoom". Immettere il valore superiore del campo desiderato. Esempio: Il
Fine zoom
campo desiderato del trasmettitore è 5-9 pH. Configurare un "9".
Maggiore è l'interferenza indesiderata sul sengale di misura, maggiore sarà il valore da
Smorzamenti
inserire in questo campo. Come risultato le modifiche rapide sono smorzate/soppresse
(per gli esperti "passabasso 1")
Copia le impostazioni del canale corrente sul canale selezionato (comprese le soglie di
allarme) Consente di risparmiare tempo quando canali simili sono connessi a diversi
Copie config. ingressi (ad es, sensori di pressione prima e dopo i filtri). Suggerimento: Anche
l'identificatore del punto di misura è copiato sul canale selezionato. Gli ultimi caratteri,
tuttavia, sono sostituiti dal numero del canale (ad es. "02", "03", ...).
Impostazione di fabbrica "0". Il valore preimpostato è aggiunto al segnale di ingresso
Offset
misurato.
Impostazione necessaria solo se il punto di misura analogico deve essere integrato, ad
Integrazione
es. per la misura di quantità. È possibile calcolare un valore medio, mensile, annuale o
totale.
Solo sulle connessioni dirette con le termocoppie.
"Intern": Compensazione dell'errore di tensione che si verifica nei terminali a causa della
misura della temperatura del pannello posteriore.
Punto di confronto
"Esterno x°C": Compensazione dell'errore di tensione durante l'utilizzo di un punto di
confronto esterno controllato da termostato. Consigli per l'uso di termocoppie di tipo B
(giunzione a freddo)
(Pt30Rh-Pt6Rh) :: Durante la connessione diretta della termocoppia configurarla senza un
punto di confronto esterno "Esterno 0°C". La ragione: questa termocoppia ha una curva
non lineare nel campo di 50°C.

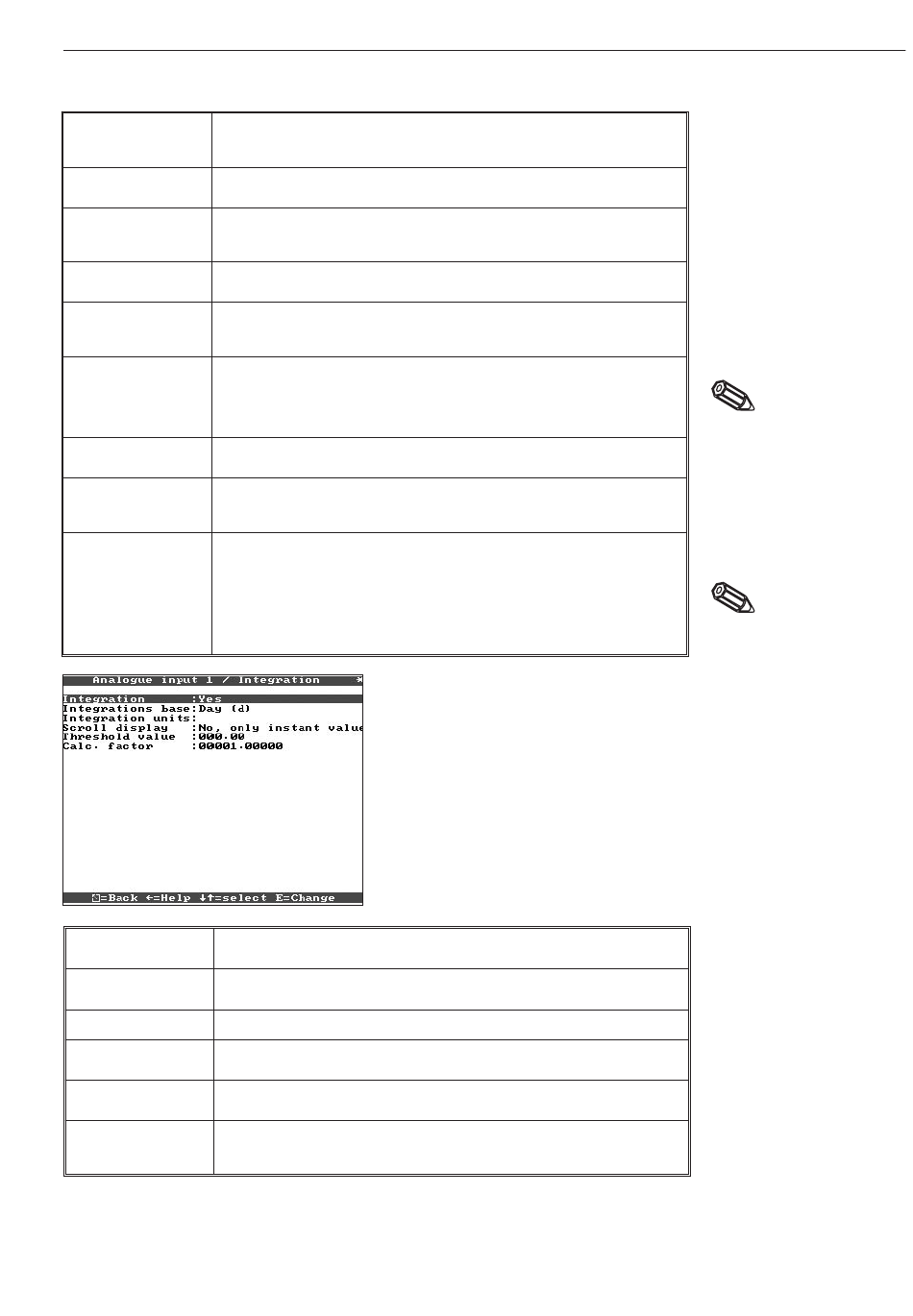

Integrando il segnale analogico (ad es. portata in m
Integrazione
(in m
Selezionare l'unità di tempo desiderata. Esempio: ml/s -> unità di tempo secondi (s);
Integrazione base
m³/h -> unità di tempo ore (h).
Unità integrazione Specificare l'unità di misura della quantità calcolata (ad es. "m³").
Seleziona quale contatore deve essere visualizzato con lo scorrimento del valore
Scorri display
istantaneo.
I valori analogici inferiori al valore di soglia selezionato (valore assoluto) non saranno
Valore soglia
integrati.
Fattore per il calcolo del valore integrato (ad es. il trasmettitore restituisce l/s ->
Fattore calcolo integrazione base = secondi -> unità ingegneristiche rischieste in m³ à specificare il
fattore 0,001 )
4. Configurazione dell'unità - Configurazione per l'installazione
3
).
3
/h) è possibile il calcolo delle quantit
