Siemens RDD310-EH Bedienungsanleitung

Regelparameter
Falls Sie Regelparameter ändern wollen, gehen Sie wie folgt vor:
1. Stellen Sie den Thermostaten auf Frostschutzbetrieb
2. Drücken Sie + und – für mindestens 3 Sekunden gleichzeitig.Lassen Sie die Tasten los und drücken Sie
+ / –
innerhalb von 2 Sekunden die Taste – für 7 Sekunden. Auf der Anzeige erscheint "P02".
3. Wählen Sie den gewünschten Parameter durch wiederholtes Drücken der Taste + oder –.
4. Drücken Sie gleichzeitig + und –. Der aktuelle Wert des gewählten Parameters beginnt zu blinken. Stellen
Sie ihn durch Drücken von + oder – ein.
5. Drücken Sie + und – nochmals gleichzeitig, um den nächsten Parameter anzuzeigen.
6. Möchten Sie weitere Parameter anzeigen und ändern, so wiederholen Sie die Schritte 3 bis 5.
7. Auf der Service- oder Expertenebene: 10 Sekunden nach der letzten Anzeige oder Einstellung werden
alle Änderungen gespeichert und der Thermostat verlässt den Parametereinstellmodus.
Auf der Expertenebene: Taste + oder – drücken, bis auf der Anzeige "End" erscheint. Dann die Tasten +
und – gleichzeitig drücken, um die Änderungen zu speichern und den Parametereinstellmodus zu
verlassen.
Nr. Parameter des Thermostaten
P02 Wahl der Betriebsart über die Betriebsart-Taste
P05 Temperaturfühlerabgleich
P06 Standard-Temperaturanzeige
P08 Komfort-Basissollwert
P09 Min. Sollwertbegrenzung im Komfortbetrieb (Wmin )
Comf
P10 Max. Sollwertbegrenzung im Komfortbetrieb (Wmax
Comf
P11 Sollwert Heizen im Economy-Betrieb
P14 Tastensperre (Betriebsart-Taste für 3 Sekunden
drücken, um die Tasten zu sperren oder freizugeben)
P30 Schaltdifferenz im Heizbetrieb
P38 Externer Eingang
P45 Leistung des Heizsystems in kW
P51 Temperaturbegrenzung Fussbodenheizung
P65 Sollwert Heizen im Frostschutzbetrieb
(Wheat )
Stb
P69 Temporärer Sollwert im Komfortbetrieb
P71 Rücksetzung auf Werkeinstellung
Wert auf "Ein" stellen und durch Drücken von + und – bestätigen
d02 Status X1
d07 Informationen zur Softwareversion
(Alle Temperatureinstellungen können in Schritten von 0,5 °C vorgenommen werden – mit Ausnahme von P51 mit 1 °C)
Bitte schreiben Sie alle vorgenommenen Änderungen auf!
CB1B1440de / 2013-09-12 Änderungen vorbehalten
.
Werkeinstellung Einstellbereich
1 = Frostschutz – RDD310/EH:
Komfortbetrieb 1 = Komfort – Frostschutz
2 = Komfort – Economy –
Frostschutz
RDE410/EH:
1 = Auto – Komfort –
Frostschutz
2 = Auto – Komfort – Economy
– Frostschutz
0 °C -3...3 °C
0 = Raumtemperatur 0 = Raumtemperatur
1 = Sollwert
20 °C 5...40 °C
5 °C 5...40 °C
) 35 °C 5...40 °C
16 °C Aus, 5...18 °C
0 = Gesperrt 0 = Gesperrt
1 = Autom. gesperrt
2 = Manuell gesperrt
1 K 0,5...6 K
0 0 = Kein Eingang
1 = Eingang für externen
Fühler
2,8 kW 0...3,6 kW
Aus Aus, 10...60 °C
8 °C Aus, 5...18 °C
Aus Aus = Ausgeschaltet
Ein = Freigegeben
Aus Aus = Keine Aktion
Ein = Reset
Diagnose 0...xx °C = Gemessene
Temperatur
Keine Einstellung
Siemens Building Technologies 4/4
s
de

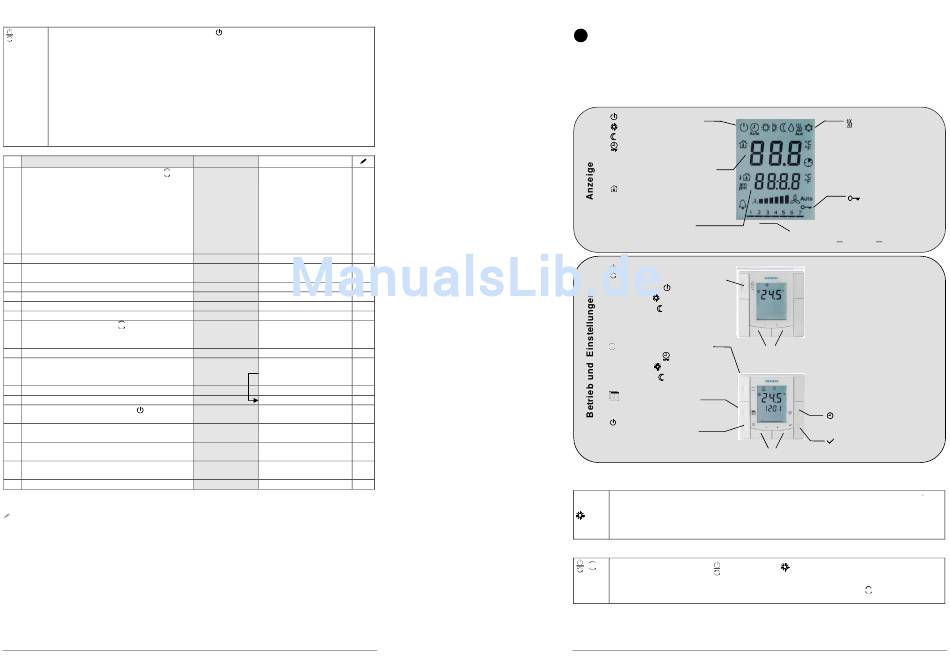

Bedienungsanleitung
RDD310/EH und RDE410/EH – die Raumthermostaten für Elektrobodenheizungen. Die Produkte verfügen über einen
integrierten Raumfühler zur Regelung der Raumtemperatur, und der Benutzer kann zur Begrenzung der maximalen
Fussbodentemperatur einen Kabeltemperaturfühler anschliessen. Die Thermostaten bieten Komfort-, Economy- und
Frostschutzbetrieb. Der RDE410/EH verfügt zudem über einen Auto Timer mit 8 programmierbaren Schaltuhren. Sie können
entweder die Werkeinstellungen verwenden oder gemäss Ihren individuellen Wünschen Anpassungen vornehmen.
Frostschutzbetrieb
Komfortbetrieb
Economy-Betrieb
Auto Timer-Betrieb *
Gemessene Raumtemperatur,
Sollwerte und Parameter
Symbol, wenn aktuelle Raum-
temperatur angezeigt wird
Aktuelle Uhrzeit *
* Nur RDE410/EH
Wahl der Betriebsart
- Frostschutz ( )
- Komfort ( )
- Economy ( ) **
Wahl der Betriebsart
Kälter/Wärmer
– Auto Timer ( )
– Komfort ( )
– Economy ( )**
Anschauen und Ein-
stellung der Schaltuhren
Frostschutz/
System Ein
** Wenn konfiguriert durch Ihren
Kälter/Wärmer
HLK-Installateur
Ist es Ihnen zu warm oder zu kalt?
Drücken Sie + oder –, um den aktuellen Raumtemperatur-Sollwert für Komfortbetrieb in Schritten von 0,5 C zu
+ / –
erhöhen oder zu senken. 5 Sekunden nach dem letzten Tastendruck wird der Raumtemperatur-Sollwert
automatisch gespeichert. Die Anzeige hört auf zu blinken und zeigt die aktuell gemessene Raumtemperatur an.
Der maximal zur Verfügung stehende Sollwert-Einstellbereich ist 5...40 °C, wenn er nicht mit den Parametern
P09 und P10 begrenzt wird.
Wollen Sie dauernd Komfortbetrieb?
/
Drücken Sie die Betriebsart-Taste , um Komfortbetrieb
Raumtemperaturniveau des Komfortbetriebs geregelt.
Der RDE410/EH hat zum Wählen der gewünschten Betriebsart eine besondere Taste
1/4 CB1B1440de / 2013-09-12 Änderungen vorbehalten
RDD310/EH, RDE410/EH
Wärmebedarf
Tasten gesperrt
Wochentag 1...7 (1 = Montag/7 = Sonntag)*
RDD310/EH
RDE410/EH
Uhrzeit und Wochentag
Bestätigung der
Einstellungen
zu wählen. In diesem Fall wird immer auf das
.
Siemens Building Technologies
