4/8 Bosch Rexroth AG
3 Montage
Vor Ein- und Ausbau des Geräts: Sicherstellen,
dass die Anlage druckfrei und spannungsfrei ist.
► Gerät in einen Prozessanschluss G¼ einsetzen.
► Fest anziehen. Anzugsdrehmoment: max. 20 - 25 Nm
► Achtung: Die im Druckkanal eingebaute Drossel darf nicht
demontiert werden!
4 Elektrischer Anschluss
Das Gerät darf nur von einer Elektrofachkraft
installiert werden. Befolgen Sie die nationalen
und internationalen Vorschriften zur Errichtung
elektrotechnischer Anlagen.
Spannungsversorgung nach EN50178, SELV,
PELV.
► Anlage spannungsfrei schalten.

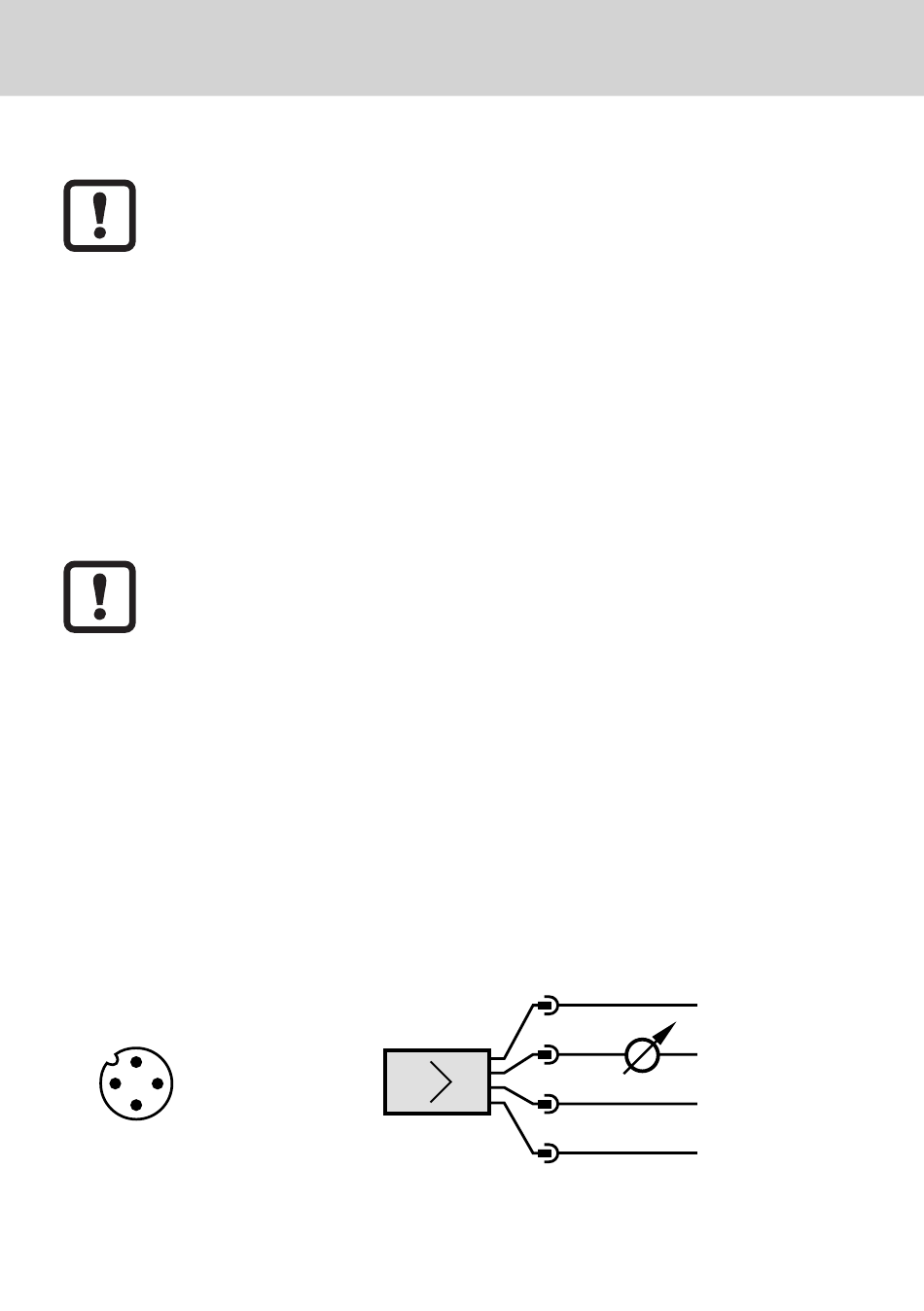

► Gerät folgendermaßen anschließen:
HM20...C-K35 (4...20 mA analog)
1
4
2
3
HM20-1x/... | RD 30270-MON/08.13
1
BN
2
WH
4
BK
3
BU
L +
L-
n.c.
n.c.
