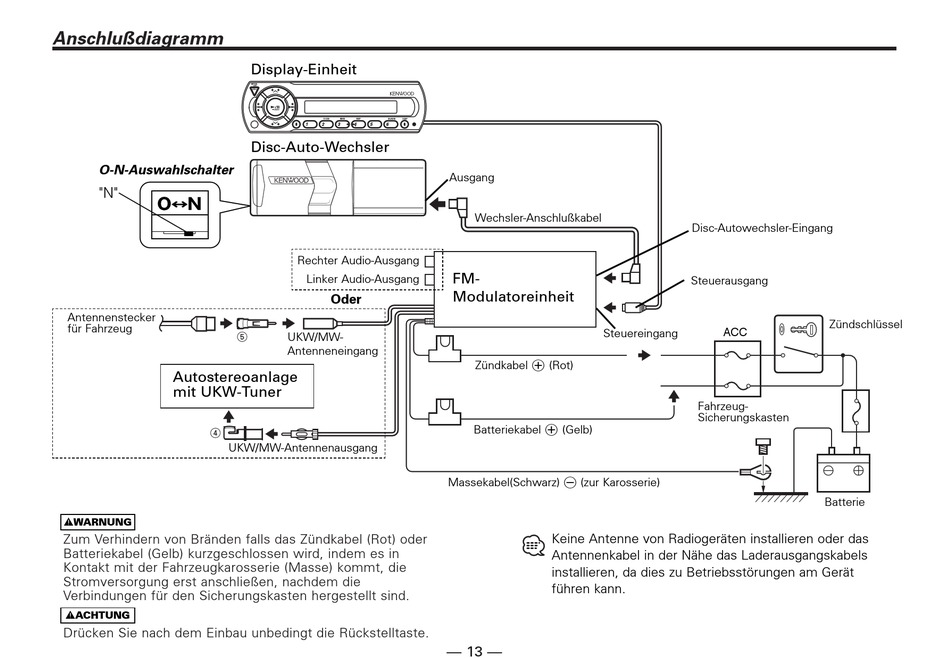

Anschlußdiagramm
O-N-Auswahlschalter
"N"
Antennenstecker
für Fahrzeug
Autostereoanlage
mit UKW-Tuner
UKW/MW-Antennenausgang
2WARNUNG
Zum Verhindern von Bränden falls das Zündkabel (Rot) oder
Batteriekabel (Gelb) kurzgeschlossen wird, indem es in
Kontakt mit der Fahrzeugkarosserie (Masse) kommt, die
Stromversorgung erst anschließen, nachdem die
Verbindungen für den Sicherungskasten hergestellt sind.
2ACHTUNG
Drücken Sie nach dem Einbau unbedingt die Rückstelltaste.
Display-Einheit
Disc-Auto-Wechsler
Rechter Audio-Ausgang
Linker Audio-Ausgang
Oder
UKW/MW-
Antenneneingang
Ausgang
Wechsler-Anschlußkabel
FM-
Modulatoreinheit
Steuereingang
+
Zündkabel
(Rot)
+
Batteriekabel
(Gelb)
-
Massekabel(Schwarz)
(zur Karosserie)
Keine Antenne von Radiogeräten installieren oder das
Antennenkabel in der Nähe das Laderausgangskabels
installieren, da dies zu Betriebsstörungen am Gerät
führen kann.
— 13 —
Disc-Autowechsler-Eingang
Steuerausgang
Zündschlüssel
ACC
Fahrzeug-
Sicherungskasten
Batterie
