- Seite 1 Installationsanleitung WLAN-Verbindungsadapter BRP069C81 Installationsanleitung Deutsch BRP069C82 WLAN-Verbindungsadapter...
-
Seite 2: Inhaltsverzeichnis
5.5 Montieren des Adapters..............12 5.5.1 So montieren Sie den Adapter..........12 Starten des Systems Konfiguration 7.1 So installieren Sie die App Daikin Online Controller ......14 7.2 So konfigurieren Sie den Adapter ............14 Übergabe an den Benutzer Installationsanleitung... -
Seite 3: Informationen Zu Diesem Dokument
▪ Installationsanleitungen, Konfiguration, Anwendungsrichtlinien … ▪ Format: Digitale Dateien unter http://www.daikineurope.com/ support-and-manuals/product-information/ ▪ Konformitätserklärung: INFORMATION: Konformitätserklärung Hiermit erklärt Daikin Industries Czech Republic s.r.o., dass der Funkgerättyp BRP069C41 der Richtlinie 2014/53/EU entspricht. Die Original-Konformitätserklärung stehen unter http://www.daikineurope.com/support-and-manuals/product- information/ zur Verfügung. BRP069C81+2... -
Seite 4: Besondere Sicherheitshinweise Für Installateure
Fragen, Tipps zur Fehlerbeseitigung und die jüngste Version dieses Handbuchs finden unter app.daikineurope.com. Neueste Ausgaben der mitgelieferten Dokumentation können auf der regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler verfügbar sein. Die Original-Dokumentation ist auf Englisch verfasst. Bei der Dokumentation anderen Sprachen handelt sich Übersetzungen des Originals. - Seite 5 2 Besondere Sicherheitshinweise für Installateure GEFAHR: STROMSCHLAGGEFAHR Schalten Sie die Stromversorgung erst ein, wenn Sie die elektrischen Leitungen angeschlossen, Adapter geschlossen und am Innengerät montiert haben. Übergabe an den Benutzer (siehe "8 Übergabe an den Benutzer" 15]) BRP069C81+2 Installationsanleitung WLAN-Verbindungsadapter 4P567679-3E – 2021.02...
- Seite 6 Fall an Ihren Händler. ▪ Wenn Sie den Adapter fallen gelassen oder beschädigt haben, trennen Innengerät Stromversorgung. Andernfalls kann es zu einem Brand oder Fehlfunktionen kommen. Wenden Sie sich in diesem Fall an Ihren Händler. Installationsanleitung BRP069C81+2 WLAN-Verbindungsadapter 4P567679-3E – 2021.02...
-
Seite 7: Informationen Zum Adapter

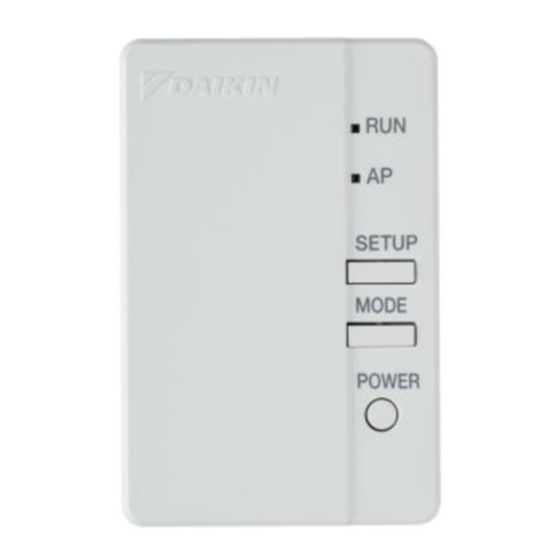

Der WLAN-Adapter verbindet das Wärmepumpensystem über das Internet Daikin Cloud, sodass eine Steuerung Wärmepumpensystems über die App Daikin Residential Controller möglich ist. Komponenten a RUN-LED (orange). Leuchtet bei Verbindung mit einem Router (WLAN- Zugriffspunkt). b AP-LED c SETUP-Taste. Zur Verbindung mit einem Router (WLAN-Zugriffspunkt). -
Seite 8: Verträglichkeit
3 Das Zubehör separieren. a Adapter b Schrauben (M3×8) für den Adapter c Adapter-Halter mit doppelseitigem Klebeband d Befestigungsschrauben für den Halter (M3×16) e Kabelbinderbefestigungen f Kabelbinder g Verbindungskabel h Seriennummer-Aufkleber (SSID, KEY, MAC) i Installationsanleitung Installationsanleitung BRP069C81+2 WLAN-Verbindungsadapter 4P567679-3E – 2021.02... -
Seite 9: Installation
Der Adapter ist nur für die Montage am Innengerät an einem trockenen Ort in Innenräumen konzipiert. Anschließen der elektrischen Leitungen GEFAHR: STROMSCHLAGGEFAHR Schalten Sie die Stromversorgung erst ein, wenn Sie die elektrischen Leitungen angeschlossen, Adapter geschlossen und am Innengerät montiert haben. BRP069C81+2 Installationsanleitung WLAN-Verbindungsadapter 4P567679-3E – 2021.02... -
Seite 10: Überblick Der Elektrischen Anschlüsse
2 Den Konnektor auf Inneneinheit-Seite am Platinen-Port X35A and X50A der Inneneinheit anschließen. 3 Den Konnektor auf Adapterseite am Adapter anschließen. a Konnektor X35A auf Inneneinheit-Seite b Konnektor X50A auf Inneneinheit-Seite c Konnektor auf Adapterseite Installationsanleitung BRP069C81+2 WLAN-Verbindungsadapter 4P567679-3E – 2021.02... -
Seite 11: Schließen Des Adapters
Schließen des Adapters 5.4.1 So schließen Sie den Adapter 1 Setzen Sie das Gehäuseoberteil auf das Gehäuseunterteil auf, sodass es hörbar einrastet. 2 Setzen Sie die beiden Schrauben aus dem Zubehörbeutel ein. 2× BRP069C81+2 Installationsanleitung WLAN-Verbindungsadapter 4P567679-3E – 2021.02... -
Seite 12: Montieren Des Adapters
▪ Stellen Sie sicher, dass die Halterung fest an der Fläche montiert wird, damit sie das Gewicht des Adapters tragen kann. INFORMATION Die genaue Position des Halters ist abhängig vom Typ der Inneneinheit. Um weitere Informationen zu erhalten, besuchen Sie app.daikineurope.com. Installationsanleitung BRP069C81+2 WLAN-Verbindungsadapter 4P567679-3E – 2021.02... -
Seite 13: Starten Des Systems
Der Adapter wird über das Innengerät mit Strom versorgt. Damit der Adapter funktioniert, müssen Sie daher sicherstellen, dass er mit dem Innengerät verbunden und das Innengerät eingeschaltet ist. Schalten Sie die Stromversorgung ein und prüfen Sie, dass die RUN- Leuchte des Produkts blinkt. BRP069C81+2 Installationsanleitung WLAN-Verbindungsadapter 4P567679-3E – 2021.02... -
Seite 14: Konfiguration
2 Suchen Sie nach Daikin Residential Controller. 3 Befolgen Sie für die Installation die Anweisungen auf dem Bildschirm. So konfigurieren Sie den Adapter Auf Ihrem Smartphone oder Tablet-PC die App Daikin Residential Controller öffnen und die Instruktionen auf dem App-Bildschirm befolgen. -
Seite 15: Übergabe An Den Benutzer
8 Übergabe an den Benutzer Übergabe an den Benutzer Übergeben Sie, nachdem Sie den Adapter installiert und konfiguriert haben, diese Anleitung an den Benutzer und stellen Sie sicher, dass er sich der folgenden Sicherheitshinweise bewusst ist. BRP069C81+2 Installationsanleitung WLAN-Verbindungsadapter 4P567679-3E – 2021.02... - Seite 16 Stromversorgung. Andernfalls kann es zu einem Brand oder Fehlfunktionen kommen. Wenden Sie sich in diesem Fall an Ihren Händler. HINWEIS Verwenden Sie den Adapter nicht in der Nähe eines Mikrowellenherds. Dieser kann die WLAN-Kommunikation beeinträchtigen. Installationsanleitung BRP069C81+2 WLAN-Verbindungsadapter 4P567679-3E – 2021.02...
- Seite 20 4P567679-3E 2021.02 Verantwortung für Energie und Umwelt...
