Montage; Einbaubedingungen - Endress+Hauser Micropilot FMR20 HART Technische Information

Freistrahlendes radar
Vorschau ausblenden Andere Handbücher für Micropilot FMR20 HART:
Inhaltsverzeichnis

Werbung

Einfluss der Umgebungstem-
peratur

Einbaubedingungen

14
Sprungantwortzeit
<3 s
Nach DIN EN 61298-2 ist die Sprungantwortzeit die Zeitspanne nach einer sprunghaften Ände-
rung des Eingangssignals, bis die Änderung des Ausgangssignals zum ersten Mal 90% des
Beharrungswerts angenommen hat.
Die Messungen sind durchgeführt gemäß EN 61298-3
• Digital (HART, Bluetooth® wireless technology):
Standard-Ausführung: mittlerer T
• Analog (Stromausgang):
• Nullpunkt (4 mA): mittlerer T
• Spanne (20 mA): mittlerer T

Montage

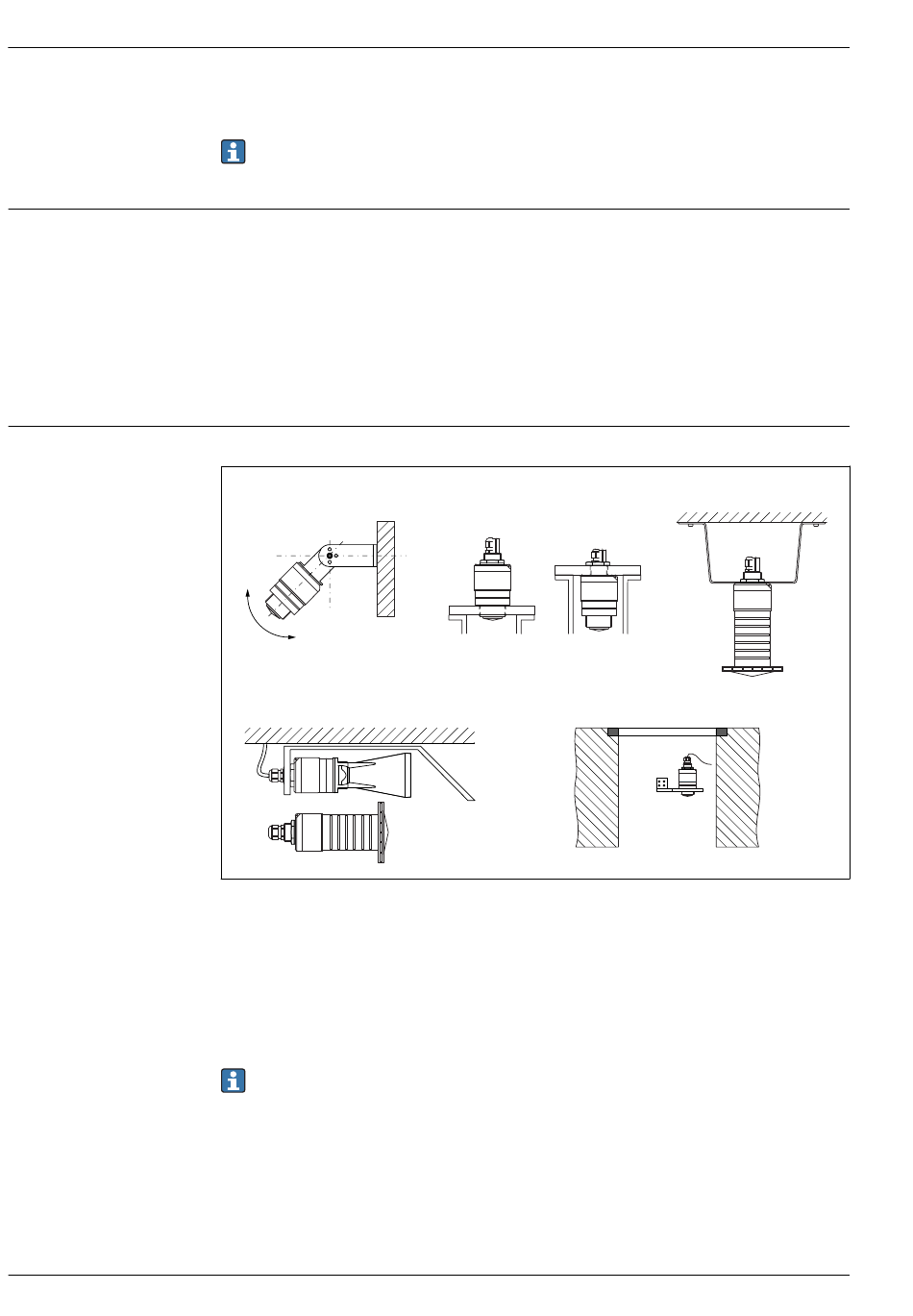

Montagearten
A
E
 10
Wand-, Decken- oder Stutzenmontage
A
Wand- oder Deckenmontage ausrichtbar
B
Eingeschraubt am frontseitigen Gewinde
C
Eingeschraubt am rückseitigen Gewinde
D
Deckenmontage mit Gegenmutter (im Lieferumfang)
E
Horizontale Montage in beengten Räumen (Abwasserschacht), 40 mm (1,5 in) Antenne mit Überflutungs-
schutzhülse (Zubehör) oder 80 mm (3 in) Antenne empfohlen
F
Wandmontage Schacht
Achtung!
• Die Sensorkabel sind nicht als Tragkabel ausgelegt, diese nicht zur Aufhängung verwenden.
• Bei Freifeldanwendungen das Gerät zu jeder Zeit senkrecht ausgerichtet betreiben.
= ±3 mm (±0,12 in)/10 K
K
= 0,02 %/10 K
K
= 0,05 %/10 K
K
B
C
Micropilot FMR20 HART
D
F
A0030605
