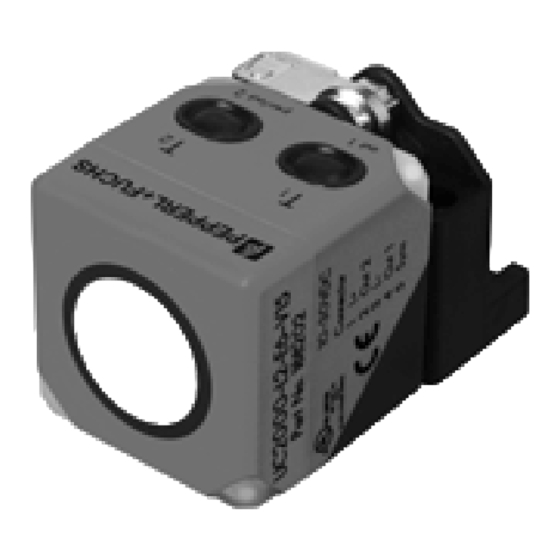

Pepperl+Fuchs UC2000-L2-E6-V15 Anleitung

Ultraschallsensor
Bestellbezeichnung
UC2000-L2-E6-V15
Einkopf-System
Merkmale
• Sensorkopf umsetzbar und dreh-
bar
• Rundum sichtbare Funktionsan-
zeige
• Schnellmontageverschluss
• Breite der Ultraschall-Keule wähl-
bar
• Parametrierbar
Diagramme
Charakteristische Ansprechkurve
Abstand Y [mm]
700
600
500
400
300
200
100
ebene Platte 100 mm x 100 mm
0
-100
-200
-300
-400
-500
-600
Rundstab Ø 25 mm
-700
0 400 800 1200 1600 2000 2400 2800 3200
Y
breite Schallkeule
X
schmale Schallkeule
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe USA: +1 330 486 0001
www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com
Technische Daten
Allgemeine Daten
Erfassungsbereich
Einstellbereich
Blindzone
Normmessplatte
Wandlerfrequenz
Ansprechverzug
Anzeigen/Bedienelemente
LED grün
LED gelb 1
LED gelb 2
LED rot
Elektrische Daten
Betriebsspannung U
Leerlaufstrom I
Schnittstelle
Schnittstellentyp
Eingang/Ausgang
Ein-/Ausgangsart
0-Pegel
1-Pegel
Eingangsimpedanz
Ausgangsstrom
Impulsdauer
Impulspause
Synchronisationsfrequenz
Gleichtaktbetrieb
Multiplexbetrieb
Ausgang
Ausgangstyp
Bemessungsbetriebsstrom I
Spannungsfall U
Reproduzierbarkeit
Schaltfrequenz f
Abstandshysterese H
Temperatureinfluss
Umgebungsbedingungen
Umgebungstemperatur
Lagertemperatur
Mechanische Daten
Anschlussart
Schutzart
Material
Gehäuse
Wandler
Masse
Werkseinstellungen
Ausgang 1
Ausgang 2
Schallkeule
Allgemeine Informationen
3200 3600 4000
Ergänzende Informationen
Abstand X [mm]
Normen- und Richtlinienkonformität
Normenkonformität
Normen
Zulassungen und Zertifikate
UL-Zulassung
CSA-Zulassung
CCC-Zulassung
Deutschland: +49 621 776 1111
fa-info@de.pepperl-fuchs.com
60 ... 2000 mm
80 ... 2000 mm
0 ... 60 mm
100 mm x 100 mm
ca. 175 kHz
≤ 100 ms
Betriebsanzeige
Schaltzustand Schaltausgang 1
Schaltzustand Schaltausgang 2
Störung
10 ... 30 V DC , Welligkeit 10 %
B
≤ 50 mA
0
Serielle Schnittstelle (Programmieradapter erforderlich)
9600 BPS, no parity, 8 data bits, 1 stop bit
1 Synchronisationsanschluss, bidirektional
0 ... 1 V
4 V ... U
> 12 kΩ
< 12 mA
0,5 ... 300 ms (1-Pegel)
≥ 33 ms (0-Pegel)
≤ 30 Hz
≤ 33 Hz / n , n = Anzahl der Sensoren , n ≤ 10
(Werkseinstellung: n = 5 )
2 Schaltausgänge pnp, Schließer/Öffner, parametrierbar
200 mA , kurzschluss-/überlastfest
e
≤ 2 V
d
≤ 0,1 % vom Endwert
≤ 5 Hz
parametrierbar , voreingestellt auf 1 mm
< 1,5 % vom Endwert
-25 ... 70 °C (-13 ... 158 °F)
-40 ... 85 °C (-40 ... 185 °F)
Gerätestecker M12 x 1 , 5-polig
IP67
PA-GF35
Epoxidharz/Glashohlkugelgemisch; Schaum Polyurethan
115 g
naher Schaltpunkt: 80 mm
ferner Schaltpunkt: 2000 mm
Ausgangsfunktion: Fensterfunktion
Ausgangsverhalten: Schließer
naher Schaltpunkt: 150 mm
ferner Schaltpunkt: 1000 mm
Ausgangsfunktion: Fensterfunktion
Ausgangsverhalten: Schließer
breit
Schalterstellung des externen Programmieradapters:
"output load": pull-down
"output logic": inv
EN 60947-5-2:2007
IEC 60947-5-2:2007
cULus Listed, General Purpose
cCSAus Listed, General Purpose
Produkte, deren max. Betriebsspannung ≤36 V ist, sind
nicht zulassungspflichtig und daher nicht mit einer CCC-
Kennzeichnung versehen.
Singapur: +65 6779 9091
fa-info@sg.pepperl-fuchs.com
UC2000-L2-E6-V15
SS
B
1
