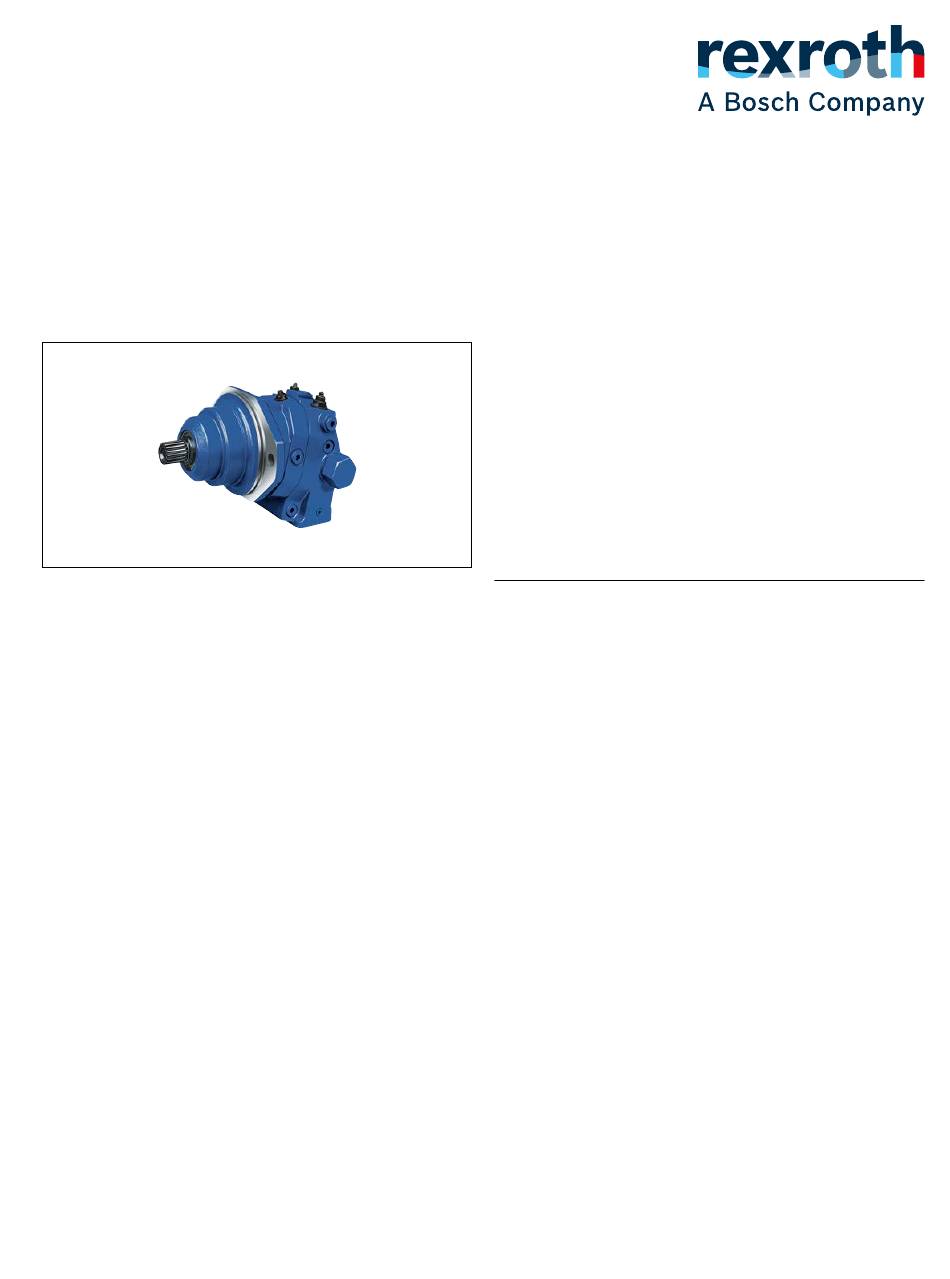

RD 91606/2020-12-15
Ersetzt: 06.2012

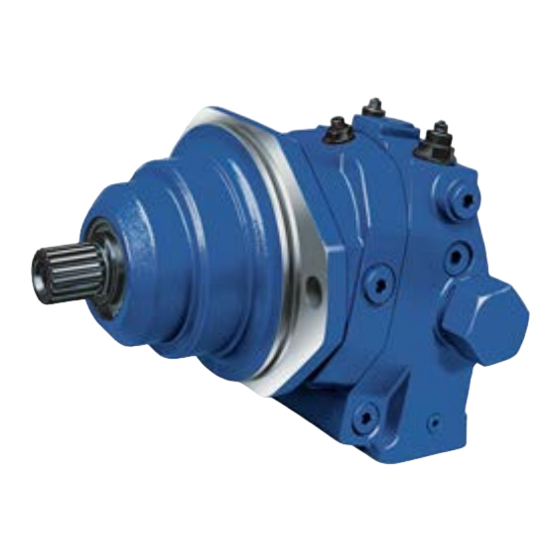

Einschub-Verstellmotor
Merkmale
▶ Einschub-Verstellmotor mit Axial-Kegelkolben-Triebwerk
in Schrägachsenbauart für hydrostatische Antriebe im
offenen und geschlossenen Kreislauf
▶ Weitgehende Integration in mechanische Getriebe
durch zurückgezogenen, in die Gehäusemitte gelegten
Anbauflansch (äußerst raumsparende Bauweise)
▶ Montagefreundlich, einfacher Einschub in das mechani-
sche Getriebe (keine Abstimmvorschriften zu beachten)
▶ Einbaufertige und geprüfte Einheit
▶ Einsatz vorzugsweise in mobilen Anwendungsbereichen
▶ Das Schluckvolumen kann von V
verändert werden.
▶ Durch den großen Regelbereich erfüllt der Verstellmotor
die Forderung nach hoher Drehzahl und hohem Dreh-
moment.
▶ Die Abtriebsdrehzahl ist abhängig vom Förderstrom der
Pumpe und vom Schluckvolumen des Motors.
▶ Das Abtriebsdrehmoment wächst mit der Druckdifferenz
zwischen Hoch- und Niederdruckseite und mit steigen-
dem Schluckvolumen.
bis V
= 0 stufenlos
g max
g min
▶ Hochdruckmotor zur Integration in mechanische
Getriebe
▶ Anwendungen: Raupenbagger
▶ Nenngrößen 28 und 250
▶ Nenndruck 400 bar (Nenngröße 28)
▶ Nenndruck 350 bar (Nenngröße 250)
▶ Höchtsdruck 450 bar (Nenngrößen 28)
▶ Höchstdruck 400 bar (Nenngröße 250)
▶ Offener und geschlossener Kreislauf
Inhalt
Inhalt
RD 91606/2020-12-15, Bosch Rexroth AG
2
4
5
5
7
9
12
15
16
17
21
23
24
26
28
29
31
32
34
35
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bosch rexroth A6VE 63 Serie
Inhaltszusammenfassung für Bosch rexroth A6VE 63 Serie
-
Seite 1: Inhaltsverzeichnis
▶ Die Abtriebsdrehzahl ist abhängig vom Förderstrom der Spül- und Speisedruckventil Pumpe und vom Schluckvolumen des Motors. Drehzahlsensor ▶ Das Abtriebsdrehmoment wächst mit der Druckdifferenz Einbauhinweise zwischen Hoch- und Niederdruckseite und mit steigen- Projektierungshinweise dem Schluckvolumen. Sicherheitshinweise RD 91606/2020-12-15, Bosch Rexroth AG... -
Seite 2: A6Ve Baureihe
= Lieferbar = Auf Anfrage – = Nicht lieferbar = Vorzugsprogramm ○ Exakten Einstellwert für V und V bitte bei Bestellung im g min g max Klartext angeben: V = ... cm = ... cm g min g max Bosch Rexroth AG, RD 91606/2020-12-15... - Seite 3 Nur in Verbindung mit Verstellung HD, EP und HA möglich Gegenhalteventil MHB32, bitte Rücksprache. Typenschlüssel vom Sensor gemäß Datenblatt 95133 (DSA) separat angeben und die Anforderungen an die Elektronik beachten. Stecker für andere elektrische Bauteile können abweichen. RD 91606/2020-12-15, Bosch Rexroth AG...
-
Seite 4: Druckflüssigkeiten
Entsorgung und Umweltschutz entnehmen sie vor finden Sie im folgenden Datenblatt: der Projektierung den folgenden Datenblättern: ▶ 90245: Bosch Rexroth Fluid Rating List für Rexroth- ▶ 90220: Hydraulikflüssigkeiten auf Basis von Mineralö- Hydraulikkomponenten (Pumpen und Motoren) len und artverwandten Kohlenwasserstoffen Die Auswahl der Druckflüssigkeit soll so erfolgen, dass im... -
Seite 5: Durchflussrichtung
< 0.1 s, maximal 1000 Druckspitzen zulässig 10 bar T peak Der FKM Wellendichtring ist für Leckagetemperaturen von ist ein NBR-Wellendichtring erforderlich (zulässiger -25 °C bis +115 °C zulässig. Für Einsatzfälle unter -25 °C Temperaturbereich: -40 °C bis +90 °C). RD 91606/2020-12-15, Bosch Rexroth AG... - Seite 6 Einfluss auf den Regelbeginn: reich von ν = 36 bis 16 mm EP, HA (NG28) Können obige Bedingungen nicht gewährleistet werden, Die werkseitige Einstellung des Regelbeginns erfolgt bei bitte Rücksprache. = 2 bar Gehäusedruck (Nenngröße 28) bzw. = 1 bar Gehäusedruck (Nenngröße 250). Bosch Rexroth AG, RD 91606/2020-12-15...
-
Seite 7: Technische Daten
– für den optimalen Viskositätsbereich von ν = 36 bis 16 mm – bei Druckflüssigkeit auf Basis von Mineralölen η Gesamtwirkungsgrad (η = η × η Drehmoment ohne Radialkraft, mit Radialkraft siehe Seite 8. Werte in diesem Bereich auf Anfrage Anschlussplatte 02 RD 91606/2020-12-15, Bosch Rexroth AG... - Seite 8 1 Drehrichtung „links", Druck am Anschluss B 2 Drehrichtung „rechts“, Druck am Anschluss A 3 Drehrichtung wechselnd Bei intermittierendem Betrieb Bei Stillstand oder drucklosem Umlauf der Axialkolbeneinheit. Unter Druck sind höhere Kräfte zulässig, bitte Rücksprache. Bitte Rücksprache Bosch Rexroth AG, RD 91606/2020-12-15...
-
Seite 9: Hd - Proportionalverstellung Hydraulisch
Seite 5) und damit eine parallele Verschiebung der Kennlinie. ▶ Infolge innerer Leckage tritt am Anschluss X (Betriebs- druck > Steuerdruck) ein Leckagestrom von maximal 0.3 l/min nach außen auf. Zur Vermeidung eines selbst- ständigen Steuerdruckaufbaus ist die Ansteuerung geeignet auszulegen. RD 91606/2020-12-15, Bosch Rexroth AG... - Seite 10 Regelbeginn, Einstellbereich 5 bis 35 bar Standardeinstellung: Regelbeginn bei 10 bar (Regelende bei 35 bar) ▼ Kennlinie g min g max NG 28 NG 250 g min g max g max Schluckvolumen ▼ Schaltplan HD1, HD2 Nenngröße 28 g min g max Bosch Rexroth AG, RD 91606/2020-12-15...
- Seite 11 Vergrößerung des Schluckvolumens ein größeres Drehmo- ment ab. g min Einstellbereich am Druckregelventil 80 bis 400 bar bei Nenngröße 28 und 80 bis 350 bar bei Nenngröße 250. g max ▼ Schaltplan HD.D Nenngröße 28 g min g max RD 91606/2020-12-15, Bosch Rexroth AG...
-
Seite 12: Ep - Proportionalverstellung Elektrisch
▼ Kennlinie EP 1600 1400 1200 1000 Nenngröße 28 Nenngröße 250 Minimal erforderliche Schwingbreite des Steuerstroms ΔI (peak to peak) innerhalb des jeweiligen Regelbereichs (Verstellbeginn (12 V) (24 V) bis Verstellende) g max g min g max Bosch Rexroth AG, RD 91606/2020-12-15... - Seite 13 Nenngröße 28 bzw. 80 bis 350 bar bei Nenngröße 250. ▼ Schaltplan EP.D Nenngröße 28 ▼ Schaltplan EP Nenngröße 250 Proportional- Druckreduzierventil DRE 4K (siehe RD 29181) g min g max g min g max RD 91606/2020-12-15, Bosch Rexroth AG...
- Seite 14 A6VE Baureihe 63 | Einschub-Verstellmotor EP – Proportionalverstellung elektrisch ▼ Schaltplan EP.D Nenngröße 250 Proportional- Druckreduzierventil DRE 4K (siehe RD 29181) g min g max Bosch Rexroth AG, RD 91606/2020-12-15...
-
Seite 15: Hz - Zweipunktverstellung Hydraulisch
Bitte beachten Sie, dass am Anschluss G bis zu 500 bar auftreten können. g max ▶ Im Anschluss X tritt ein Leckagestrom von maximal 0.3 l/min auf (Betriebsdruck > Steuerdruck). Zur Ver- meidung eines Steuerdruckaufbaus ist der Anschluss X zum Tank zu entlasten. RD 91606/2020-12-15, Bosch Rexroth AG... -
Seite 16: Ez - Zweipunktverstellung Elektrisch
Stellung V Strom Strom g min zugeschaltet zugeschaltet Nennwiderstand (bei 20 °C) 6 Ω 23 Ω Nennleistung 26 W 26 W Wirkstrom minimal erforderlich 2 A 1.04 A Einschaltdauer 100 % 100 % Schutzart siehe Steckerausführung Seite 28 Bosch Rexroth AG, RD 91606/2020-12-15... -
Seite 17: Ha - Automatische Verstellung Hochdruckabhängig
HA2, HA.T (Nenngröße 250). g max ▶ Am Anschluss X tritt ein Leckagestrom von maximal 0.3 l/min auf (Betriebsdruck > Steuerdruck). Zur Ver- meidung eines Steuerdruckaufbaus ist der Anschluss X zum Tank zu entlasten. Nur bei Verstellung HA.T. RD 91606/2020-12-15, Bosch Rexroth AG... - Seite 18 Klartext angeben, z. B. Regelbeginn bei 200 bar. ▼ Kennlinie HA2 g max g min 0.2 0.4 0.6 0.8 1.0 g min g max g max Schluckvolumen ▼ Schaltplan HA2 Nenngröße 28 g min g max Bosch Rexroth AG, RD 91606/2020-12-15...
- Seite 19 (Nenngröße 28) bzw. 8 bar (Nenngröße 250) abgesenkt. Regelbeginn-Einstellung NG28 300 bar 300 bar Steuerdruck am Anschluss X 0 bar 10 bar Regelbeginn bei 300 bar 130 bar g max Beachten Maximal zulässiger Steuerdruck 100 bar. g min ▼ Schaltplan HA1.T Nenngröße 28 g min g max RD 91606/2020-12-15, Bosch Rexroth AG...
- Seite 20 A6VE Baureihe 63 | Einschub-Verstellmotor HA – Automatische Verstellung hochdruckabhängig ▼ Schaltplan HA1.T Nenngröße 250 g max g min ▼ Schaltplan HA2.T Nenngröße 28 g min g max Bosch Rexroth AG, RD 91606/2020-12-15...
-
Seite 21: Da - Automatische Verstellung Drehzahlabhängig
Motor- und Fahrzeugparameter, um die sachgerechte Anwendung des Motors sowie einen gefahrlosen und effizienten Maschinenbetrieb sicherzustellen. Wir empfeh- len alle DA-Anwendungen durch einen Anwendungsinge- g min nieur von Bosch Rexroth prüfen zu lassen. g max Ausführliche Informationen erhalten Sie durch unseren Vertrieb. Beachten Der Regelbeginn und die DA-Kennlinie werden vom Gehäu-... - Seite 22 Technische Daten, Magnet b mit ø37 Spannung 24 V (±20 %) keine Übersteuerung stromlos Stellung V Strom g max zugeschaltet Nennwiderstand (bei 20 °C) 21.7 Ω Nennleistung 26.5 W Wirkstrom minimal erforderlich 0.67 A Einschaltdauer 100 % Schutzart siehe Steckerausführung Seite 28 Bosch Rexroth AG, RD 91606/2020-12-15...
-
Seite 23: Elektrisches Fahrtrichtungsventil (Für Da, Ha.r)
▼ Schaltplan elektrisches Fahrtrichtungsventil Fahrtrichtungs- Magnet a ventil Pumpe 24 V DC Magnet b Pumpe K1.1 K2.1 K1.2 24 V DC Magnet a Motor Hinweis Die dargestellten Dioden und Relais sind nicht im Liefer- umfang des Motors enthalten. RD 91606/2020-12-15, Bosch Rexroth AG... -
Seite 24: Abmessungen
Anschlussplatte 2 — SAE-Arbeitsanschlüsse A und B seitlich, gegenüberliegend Nut für O-Ring 13.5 62.5 62.5 B, A Ansicht Y 23.5 Bis Wellenbund Der O-Ring gehört nicht zum Lieferumfang Differenzmaß Anbauflansch A6VM zu A6VE Hinweis Abmessungen der Regel- und Verstelleinrichtungen, siehe Daten- blatt 91604. Bosch Rexroth AG, RD 91606/2020-12-15... - Seite 25 Zentrierbohrung nach DIN 332 (Gewinde nach DIN 13) X = Verschlossen (im Normalbetrieb) Die Ansenkung kann tiefer sein als in der Norm vorgesehen. Abhängig von Einbaulage, muss T oder T angeschlossen werden (siehe auch Einbauhinweise auf Seite 32). RD 91606/2020-12-15, Bosch Rexroth AG...
-
Seite 26: Abmessungen
B, A 192.5 83.5 105.5 131.5 105.5 31.8 Bis Wellenbund Der O-Ring gehört nicht zum Lieferumfang Differenzmaß Anbauflansch A6VM zu A6VE Löcher ⌀22 mit Senkung ⌀39.5, 2 tief Hinweis Abmessungen der Regel- und Verstelleinrichtungen, siehe Daten- blatt 91604. Bosch Rexroth AG, RD 91606/2020-12-15... - Seite 27 Zentrierbohrung nach DIN 332 (Gewinde nach DIN 13) X = Verschlossen (im Normalbetrieb) Die Ansenkung kann tiefer sein als in der Norm vorgesehen. Abhängig von Einbaulage, muss T oder T angeschlossen werden (siehe auch Einbauhinweise auf Seite 32). RD 91606/2020-12-15, Bosch Rexroth AG...
-
Seite 28: Stecker Für Magnete
DT06-2S-EP04 1 Keil 2 Buchsen 0462-201-16141 Der Gegenstecker ist nicht im Lieferumfang enthalten. Dieser kann auf Anfrage von Bosch Rexroth geliefert wer- den (Materialnummer R902601804). Hinweis ▶ Bei Bedarf können Sie die Lage des Steckers durch Drehen des Magnetkörpers verändern. -
Seite 29: Spül- Und Speisedruckventil
R909419697 Hinweise ▶ Bei Nenngröße 28 können Blenden für Spülmengen- ▼ Schaltplan Nenngröße 250 von 3.5 − 10 L/min geliefert werden. Bei abweichen- Spülblende den Spülmengen, bitte gewünschte Spülmenge bei Bestellung angeben. g min g max Spülkolben Druckhalteventil RD 91606/2020-12-15, Bosch Rexroth AG... - Seite 30 A6VE Baureihe 63 | Einschub-Verstellmotor Abmessungen [mm] Spül- und Speisedruckventil ▼ Abmessungen Nenngröße 28 HA1, HA2 HD, HZ1 EP, EZ, DA3 ▼ Abmessungen Nenngröße 250 HD, HZ, EP, EZ, DA Bosch Rexroth AG, RD 91606/2020-12-15...
-
Seite 31: Drehzahlsensor
Befestigungsschraube angebaut. Der Anschluss ist bei Auslieferung ohne Sensor mit einer druckfesten Abdeckung verschlossen. Wir empfehlen den Verstellmotor A6VE komplett mit ange- bautem Sensor zu bestellen. ▼ Schaltplan EP Nenngröße Zähnezahl Einbautiefe (Toleranz -0.25) Auflagefläche 69.3 105.4 20.4 RD 91606/2020-12-15, Bosch Rexroth AG... -
Seite 32: Einbauhinweise
Verstellung oder Regelung zu rechnen. Bedingt durch die Schwerkraft, das Eigengewicht und den Gehäusedruck können geringe Kennlinienverschiebungen und Stellzeit- t min Veränderungen auftreten. Legende Befüllen/Entlüften Leckageanschluss Minimal erforderliche Eintauchtiefe (200 mm) t min Minimal erforderlicher Abstand zum Tankboden (100 mm) Bosch Rexroth AG, RD 91606/2020-12-15... - Seite 33 Flüssigkeitsniveaus des Tanks eingebaut ist. Einbaulage Entlüften Befüllen t min t min t min Hinweis Der Anschluss F ist Teil der externen Verrohrung und muss kundenseitig zur vereinfachten Befüllung und Entlüftung bereitgestellt werden. RD 91606/2020-12-15, Bosch Rexroth AG...
-
Seite 34: Projektierungshinweise
Höchstdruck ausgelegt. Der zugehörige Betriebsanleitung gründlich und vollständig. Maschinen- bzw. Anlagenhersteller muss dafür Fordern Sie diese gegebenenfalls bei Bosch Rexroth sorgen, dass die Verbindungselemente und Leitun- gen den vorgesehenen Einsatzbedingungen (Druck, ▶ Vor Festlegung Ihrer Konstruktion bitte verbindliche Volumenstrom, Druckflüssigkeit, Temperatur) mit... -
Seite 35: Sicherheitshinweise
Hubwinden kommen. Der Maschinen-/Anlagenhersteller muss prüfen, ob für die jeweilige Anwendung Abhilfemaßnahmen an der Maschine notwendig sind, um die Last in einer siche- ren Lage zu halten und ggf. deren sachgerechte Umset- zung sicherstellen. RD 91606/2020-12-15, Bosch Rexroth AG... - Seite 36 A6VE Baureihe 63 | Einschub-Verstellmotor Sicherheitshinweise Bosch Rexroth AG © Bosch Rexroth AG 2020. Alle Rechte vorbehalten, auch bzgl. jeder Glockeraustraße 4 Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für 89275 Elchingen den Fall von Schutzrechtsanmeldungen. Die angegebenen Daten dienen Germany allein der Produktbeschreibung. Eine Aussage über eine bestimmte Beschaf- Tel.
