Anzeige- und Bedienkomponenten
6.3.2
Navigationstasten
6.3.3
Tastenblock "Maschine"
and Controls

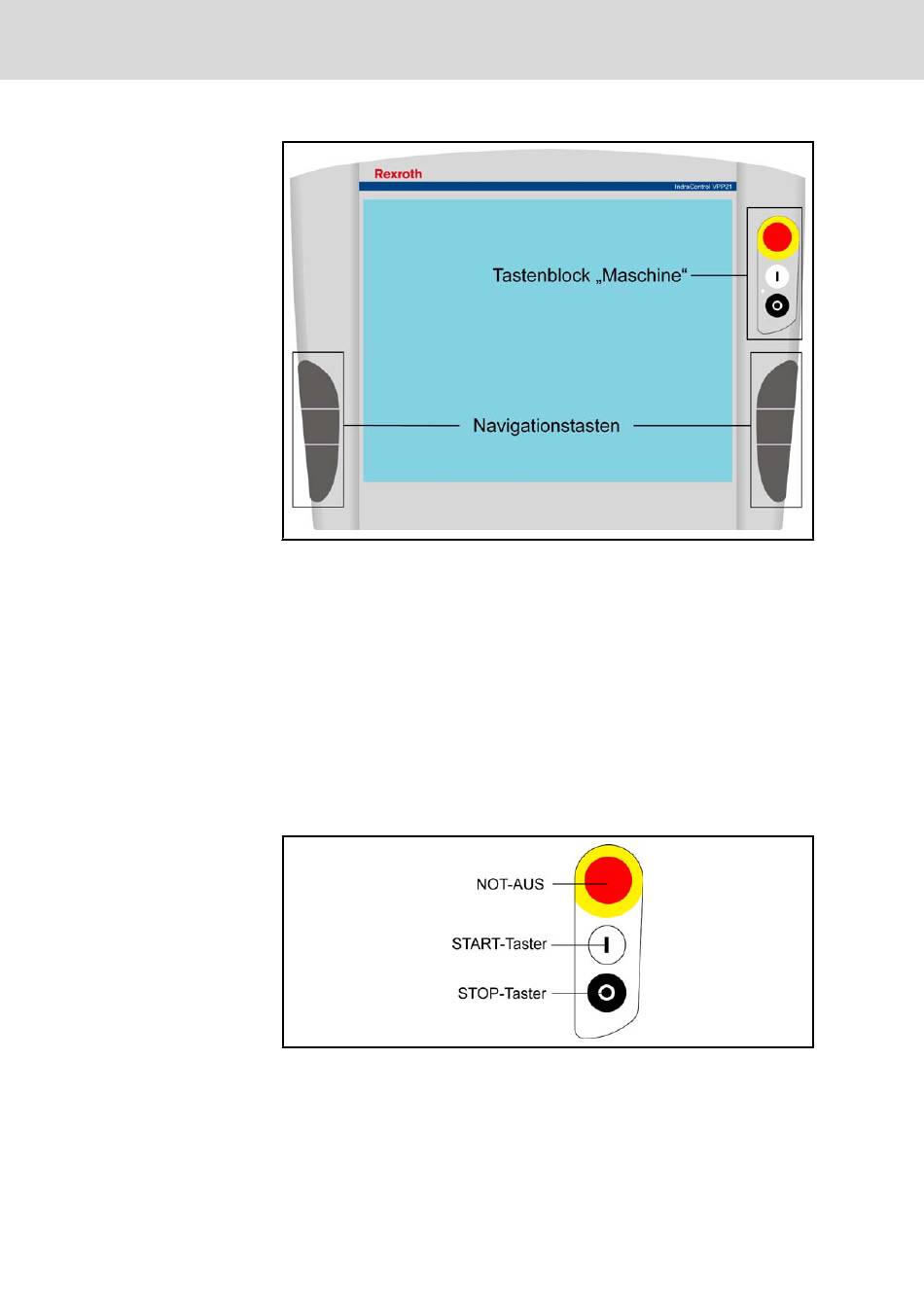

Abb.6-12:
Tastenblöcke der Gerätevarianten BP
In den beiden Griffleisten rechts und links des Displays sind je drei Navigati‐
onstasten ohne Bezeichnung angeordnet. Die Funktion der Tasten kann durch
Anwendungsprogramme festgelegt werden.
Zur Verdrahtung der Anschlüsse siehe Seite
Seite
33.
Der Tastenblock "Maschine" besteht aus folgenden drei Tasten:
●
NOT-AUS (rot, überlistungssicher nach EN 418)
●
START-Taster (weiß, beleuchtet)
●
STOP-Taster (schwarz)
Abb.6-13:
Tastenblock "Maschine"
Zur Verdrahtung der Anschlüsse siehe Seite
AUS, START, STOP" auf Seite
Rexroth IndraControl VPP 21.1 | Projektierung
Abb. 6-8 "Tastennummern" auf
Abb. 6-11 "Verdrahtung von NOT-
37.
