| A
NHANG
vorgegeben werden.
Diese entsprechen den Anzeigewerten ohne Linearisierung.
Mit den Parametern P1(Y) bis P24(Y) werden die Werte eingetragen, welche der
Messwert anstelle der X-Werte annehmen soll.
Es wird also zum Beispiel der Wert P5(X) durch den Wert P5(Y) ersetzt.
Die X-Koordinaten müssen mit kontinuierlich ansteigenden Werten belegt
werden.
Das heißt P1(X) ist der kleinste Wert, jeder folgende muss größer sein. Bei
Messwerten größer des letzten definierten X-Wertes wird konstant der
dazugehörige Y-Wert verwendet.

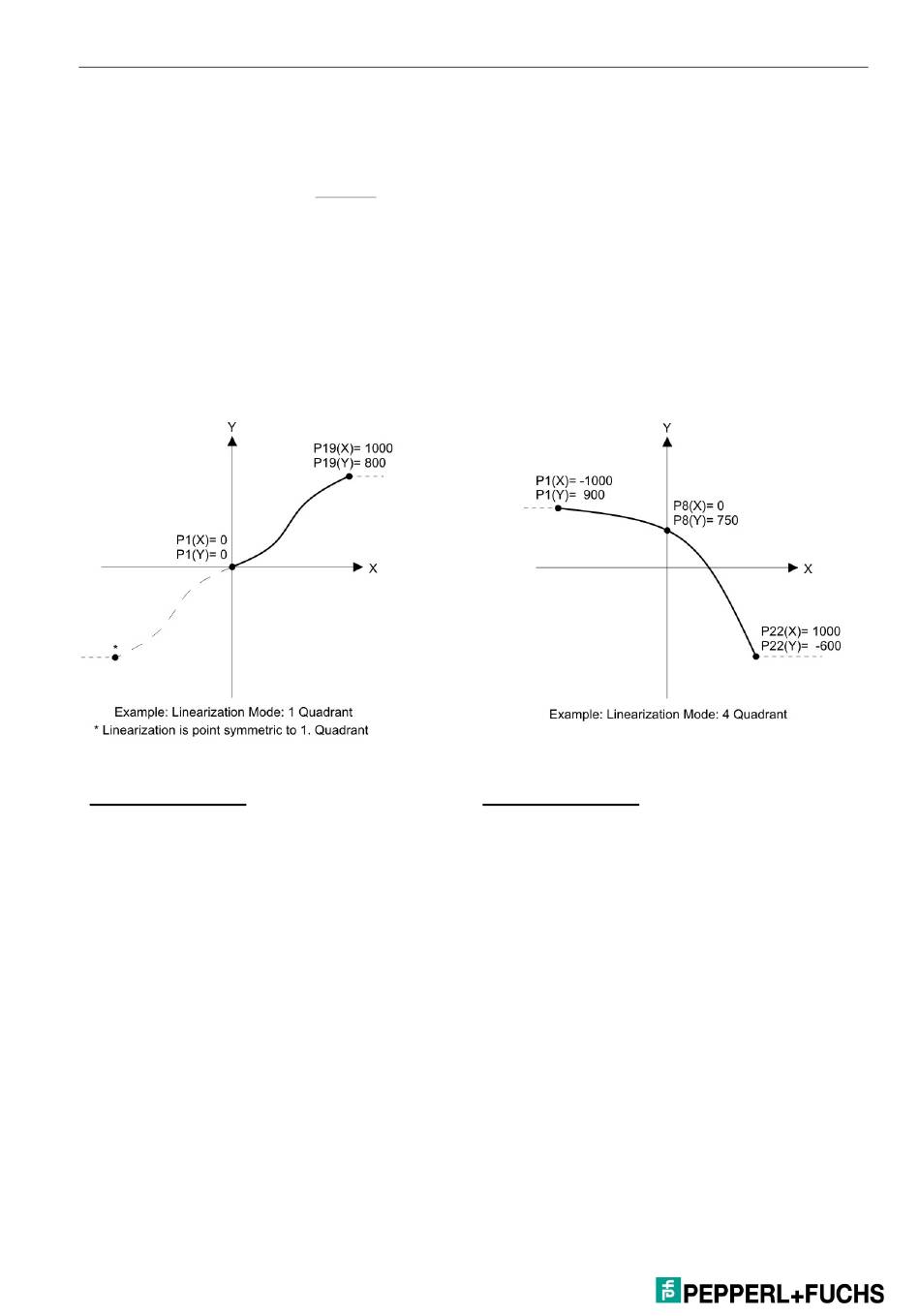

Mode: 1 Quadrant:
P1(X) muss auf 0 gestellt sein. Die
Linearisierung wird nur im positiven
Wertebereich definiert.
Bei negativen Messwerten wird die Kurve
punktsymmetrisch gespiegelt.
76
Mode: 4 Quadrant:
P1(X) kann auch auf negative Werte gestellt
werden. Bei Messwerten kleiner P1(X) wird
konstant der P1(Y) Wert verwendet.
