1
2
3

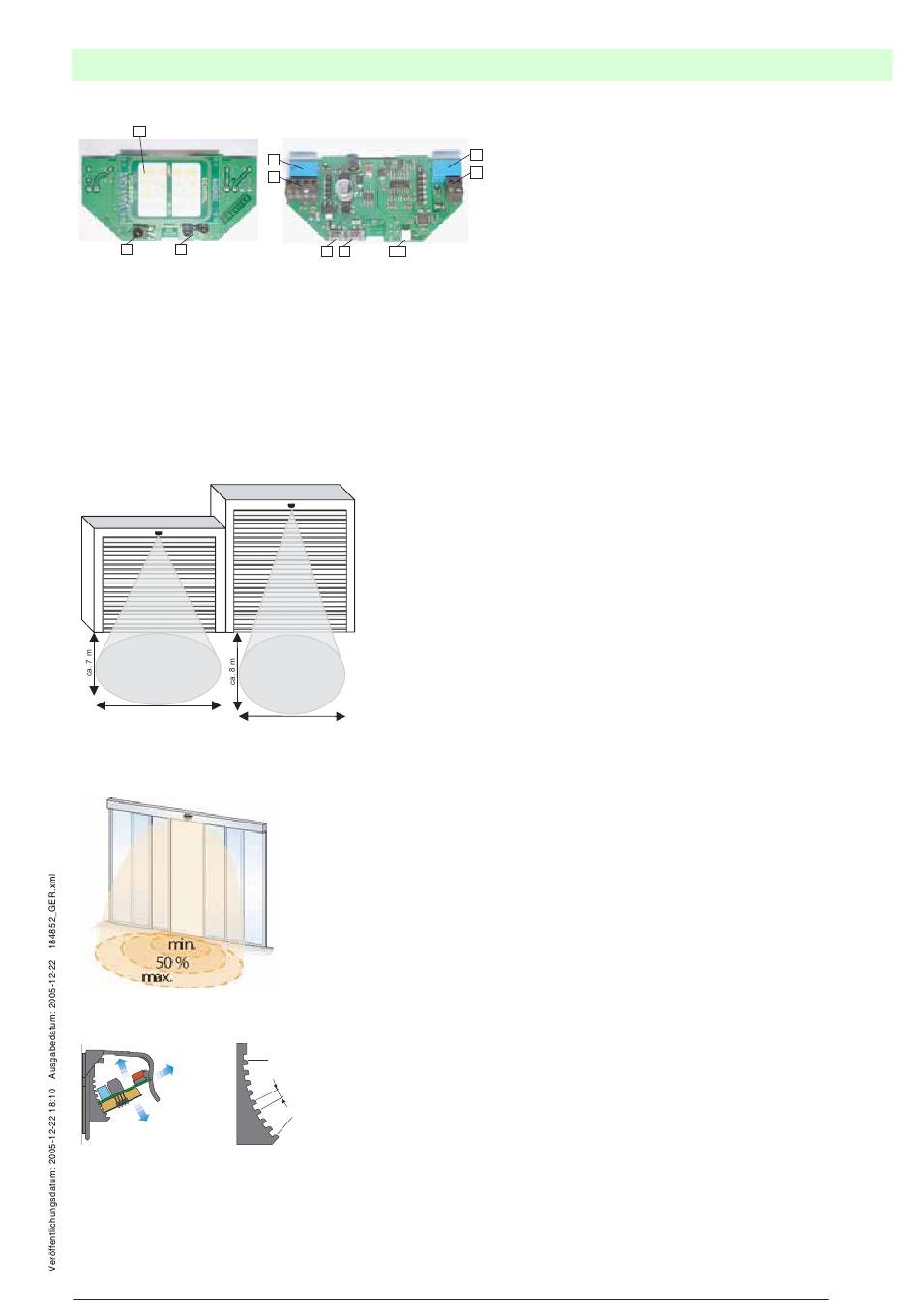

1) Antenne
2) IR-Empfänger
3) IR-Sendedioden
4) Hauptrelais
5) Schraubklemme (Spannung/Hauptrelais)
6) Fahrzeugrelais
7) Schraubklemme (Fahrzeugrelais)
8) Taste/Menu
9) Taste/Wert
10)Anzeige-LED
Folgende Eigenschaften sind einstellbar:
1. Dimensionen des Erfassungsfeldes
Montagehöhe 5 m
ca. 6 m
2. Dimensionen des Erfassungsfeldes
Durch Einstellung der Empfindlichkeit mittels Tasten oder Fernbedienung, kann die Grösse des Erfassungsfeldes verändert
werden.
3. Position des Erfassungsfeldes:
Das Erfassungsfeld ist in 5 Schritten von 0° bis 40° schwenkbar. Die Leiterplatte kann auch schräg eingesetzt werden.
4. Detektion ohne Richtungserkennung
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621 776-1111 • Telefax +49 621 776-271111 • Internet http://www.pepperl-fuchs.com
4
5
8
9
10
Montagehöhe 7 m
Bei maximaler
Empfindlichkeit
und Neigungs-
winkel
ca. 5 m
hohe Empfindlichkeit =
großes Feld
geringe Empfindlichkeit =
kleines Feld
0°
5°
40°
6
7
Copyright Pepperl+Fuchs, Printed in Germany
RMS-G-RC
