CD522
Anschluss

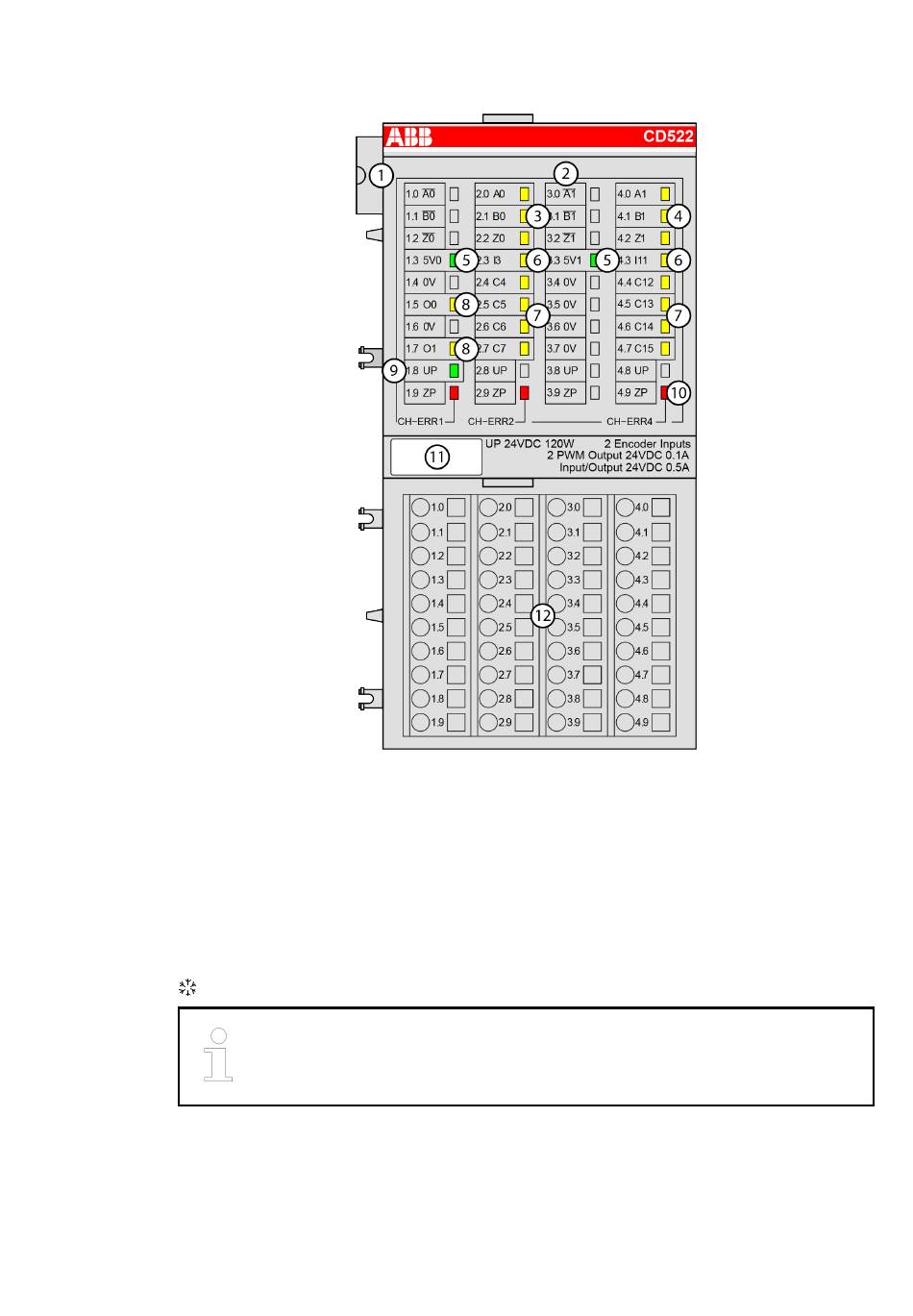

8.4 Anschluss
1
I/O-Bus
2
Zuordnung Klemmennummer und Signalname
3
3 gelbe LEDs zur Anzeige der Signalzustände am Eingang von Encoder 0
4
3 gelbe LEDs zur Anzeige der Signalzustände am Eingang von Encoder 1
5
2 grüne LEDs zur Anzeige der Zustände der 5-V-Netzteile
6
2 gelbe LEDs zur Anzeige des Signalzustands am digitalen Eingang I3 und I11
7
8 gelbe LEDs zur Anzeige der Signalzustände der Eingänge/Ausgänge
8
2 gelbe LEDs zur Anzeige der Signalzustände an den PWM-/Impulsausgängen
9
1 grüne LED zur Anzeige der Spannungsversorgung Prozessspannung UP
10 3 rote LEDs zur Anzeige von Fehlern
11 Beschriftungsschild
12 Klemmenblock
Zeichen für XC-Version
74
Alle Eingangs- und Ausgangskanäle (digital und analog) sind geschützt gegen
Verpolung, Rückspeisung und permanente Überspannung bis 30 VDC.
3ADR024117M02xx, 14, de_DE
2020/10/07
