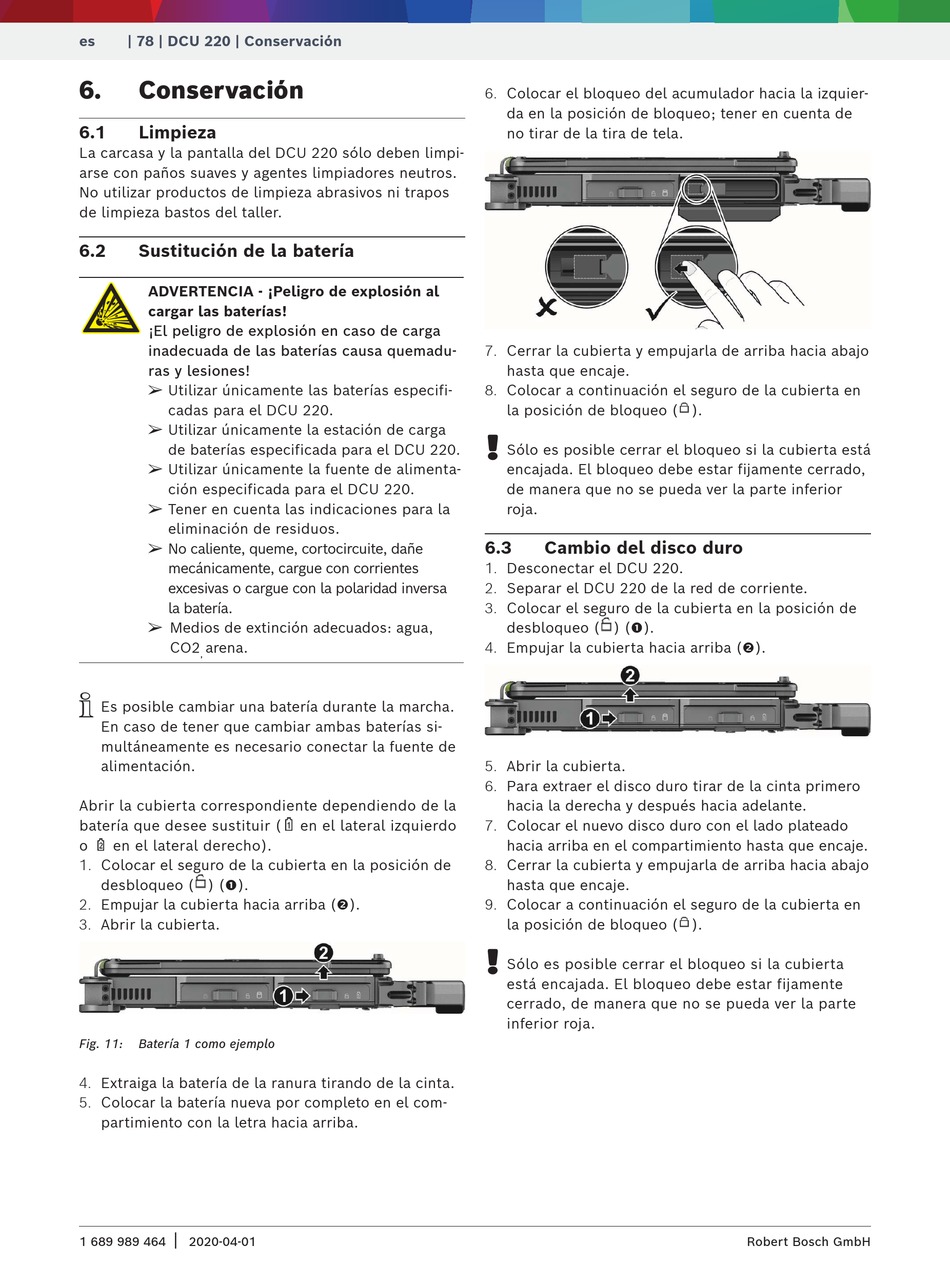

es | 78 | DCU 220 | Conservación
6. Conservación
6.1 Limpieza
La carcasa y la pantalla del DCU 220 sólo deben limpi-
arse con paños suaves y agentes limpiadores neutros.
No utilizar productos de limpieza abrasivos ni trapos
de limpieza bastos del taller.
6.2 Sustitución de la batería
ADVERTENCIA - ¡Peligro de explosión al
cargar las baterías!
¡El peligro de explosión en caso de carga
inadecuada de las baterías causa quemadu-
ras y lesiones!
¶
Utilizar únicamente las baterías especifi-
cadas para el DCU 220.
¶
Utilizar únicamente la estación de carga
de baterías especificada para el DCU 220.
¶
Utilizar únicamente la fuente de alimenta-
ción especificada para el DCU 220.
¶
Tener en cuenta las indicaciones para la
eliminación de residuos.
¶
No caliente, queme, cortocircuite, dañe
mecánicamente, cargue con corrientes
excesivas o cargue con la polaridad inversa
la batería.
¶
Medios de extinción adecuados: agua,
CO2 arena.
,
i
Es posible cambiar una batería durante la marcha.
En caso de tener que cambiar ambas baterías si-
multáneamente es necesario conectar la fuente de
alimentación.
Abrir la cubierta correspondiente dependiendo de la
batería que desee sustituir (
o en el lateral derecho).
1. Colocar el seguro de la cubierta en la posición de
desbloqueo ( ) ().
2. Empujar la cubierta hacia arriba ().
3. Abrir la cubierta.
Fig. 11: Batería 1 como ejemplo
4. Extraiga la batería de la ranura tirando de la cinta.
5. Colocar la batería nueva por completo en el com-
partimiento con la letra hacia arriba.
|
1 689 989 464 2020-04-01
en el lateral izquierdo
6. Colocar el bloqueo del acumulador hacia la izquier-
da en la posición de bloqueo; tener en cuenta de
no tirar de la tira de tela.
7. Cerrar la cubierta y empujarla de arriba hacia abajo
hasta que encaje.
8. Colocar a continuación el seguro de la cubierta en
la posición de bloqueo ( ).
!
Sólo es posible cerrar el bloqueo si la cubierta está
encajada. El bloqueo debe estar fijamente cerrado,
de manera que no se pueda ver la parte inferior
roja.
6.3 Cambio del disco duro
1. Desconectar el DCU 220.
2. Separar el DCU 220 de la red de corriente.
3. Colocar el seguro de la cubierta en la posición de
desbloqueo ( ) ().
4. Empujar la cubierta hacia arriba ().
5. Abrir la cubierta.
6. Para extraer el disco duro tirar de la cinta primero
hacia la derecha y después hacia adelante.
7. Colocar el nuevo disco duro con el lado plateado
hacia arriba en el compartimiento hasta que encaje.
8. Cerrar la cubierta y empujarla de arriba hacia abajo
hasta que encaje.
9. Colocar a continuación el seguro de la cubierta en
la posición de bloqueo ( ).
!
Sólo es posible cerrar el bloqueo si la cubierta
está encajada. El bloqueo debe estar fijamente
cerrado, de manera que no se pueda ver la parte
inferior roja.
