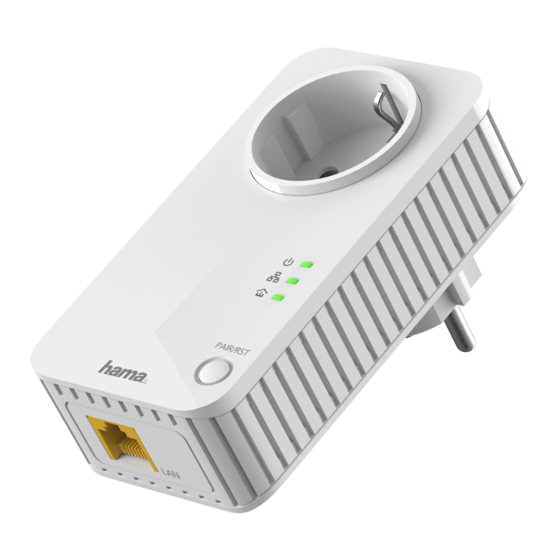

Hama Powerline SOCKET Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Hama Anleitungen
  4. Steckdosen
  5. Powerline SOCKET
  6. Bedienungsanleitung

Hama Powerline SOCKET Bedienungsanleitung

600 mbps set
Vorschau ausblenden Andere Handbücher für Powerline SOCKET:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
00053307
Powerline 600 Mbps Set
SOCKET
GB
Operating Instructions
D
Bedienungsanleitung

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hama Powerline SOCKET

Inhaltszusammenfassung für Hama Powerline SOCKET

  • Seite 1 00053307 Powerline 600 Mbps Set SOCKET Operating Instructions Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    7.5 Encryption button ............26 7.6 Connecting the Hama 600 Mbps Powerline adapter ......27 8.
  • Seite 3 Technical data / Technische Daten Standards HomePlug AV IEEE802.3 IEEE802.3u Powerline Security/ 128-bit AES Sicherheit Frequency/ 2MHz ~ 68MHz Frequenz LEDs Power, Powerline, Ethernet Port Range/ 300 meters over electrical circuit Reichweite Power Supply/ 100 ~ 240 V AC, 50/60Hz Netzteil Interface/ 1*10/100Mbps Ethernet Port, Power Socket...

  • Seite 4: Controls And Displays

    Controls and displays Power-LED powerline-LED / LAN-LED DATA-LED Encryption button Network connection Description Power Lights up The Powerline adapter is ready to use. (green) Flashes The Powerline adapter is starting up or encryption is being performed. Flashes The Powerline adapter is in standby mode. (all other indicators are off) The Powerline adapter is unplugged.

  • Seite 5: Preface

    Thank you for choosing a Hama product. With the Hama Powerline 600 Mbps adapter, you can set up your own home network in just a few steps. The intelligent HomePlug AV technology allows data to be transferred using your house’s power lines, so you don’t need to lay any new network cables.

  • Seite 6: Extent Of Delivery

    • 2 Powerline 600 Adapter • 2 network cable • 1 short instruction manual Hama GmbH & Co KG reserves the right to modify the scope of delivery without prior notice. 4. System Requirements 4.1 Hardware Note that both your computer and the device in question must be equipped with a network card or integrated network adapter with a network interface.

  • Seite 7: What Are Powerline And Homeplug Av

    Risk of electric shock • Do not open the device or continue to operate it if it becomes damaged. • Do not use the product if the AC adapter, adapter cable or power cable is damaged. • Do not attempt to service or repair the device yourself. Leave any service work to qualified experts.

  • Seite 8: Reducing Power Consumption With The Integrated Standby Mode

    • Easy AES data encryption at the touch of a button. • With a high data throughput of up to 600 Mbps, the Hama 600 Mbps Powerline adapter is ideal for all multimedia content, including films in HD, IPTV and gaming.

  • Seite 9: Application Examples

    6.3 Application examples 6.3.1 Individual workstation internet solution Internet 6.3.2 Networking two computers...

  • Seite 10: Multi-Workstation Internet Solution

    6.3.3 Multi-workstation internet solution Internet 7. Getting Started In this section, you will learn everything you need to know about setting up your Powerline net- work. We describe the functions of the device and show you how to connect it. 7.1 Functions The Socket Powerline adapter features an integrated electrical socket, a network connection and the encryption button.

  • Seite 11: Network

    7.4 Integrated electrical socket If you connect other devices using a power strip, plug the power strip into the socket of the Hama Socket 600 Mbps Powerline adapter. The integrated mains filter eliminates any noise from the devices connected and significantly improves data transfers in your home network.

  • Seite 12: Connecting The Hama 600 Mbps Powerline Adapter

    8. Powerline Networks 8.1 Security in the Powerline network Before you can use the Hama 600 Mbps Powerline adapter in your Powerline network, you must first connect it to other Powerline devices to create a home network. Two specific tips are parti-...

  • Seite 13: Encrypting Your Powerline Network Using The Encryption Button

    Note • Encryption cannot be performed when the device is in standby mode. Examples Encrypting a new Powerline network with two Hama Socket 600 Mbps Powerline adapters. Internet Preperation: After you have successfully connected the two adapters, it is needed to delete the standard pass- word.

  • Seite 14: Expanding An Existing Powerline Network By Adding A New Hama 600 Mbps Powerline Adapter

    8.4 Removing a Hama 600 Mbps Powerline adapter from your network. Internet To remove a Hama 600 Mbps Powerline adapter from an existing network, press and hold the encryption button of the adapter in question for at least 10 seconds. This device receives a new randomly generated password and is therefore removed from your network.

  • Seite 15: Appendix

    Hama Socket 600 Mbps Powerline adapter. If you need to supply other devices with power, use a wall socket that is further away.

  • Seite 16: Recycling Information

    11. Declaration of Conformity Hereby, Hama GmbH & Co KG declares that the radio equipment type [00053307] is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: www.hama.com ->...
  • Seite 18 7.5 Verschlüsselungsknopf........... 11 7.6 Hama 600 Mbps Powerline Adapter anschließen....... 11 8.

  • Seite 19: Bedienungselemente Und Anzeigen

    Bedienungselemente und Anzeigen Power-LED Netzwerk-LED DATA-LED Verschlüsselungsknopf Netzwerkanschluss Beschreibung Power Leuchtet Der Powerline Adapter ist betriebsbereit. (Grün) Blinkt Der Powerline Adapter startet oder Verschlüsselung wird durchgeführt. Blinkt Der Powerline Adapter befindet sich im Stand-By Modus. (alle anderen Anzeigen Aus) Der Powerline Adapter ist ausgesteckt. Der Adapter ist mit einem Computer oder anderen Gerät per Leuchtet (Grün)

  • Seite 20: Vorwort

    1.1 Zu diesem Handbuch Neben einer kleinen Einführung in das Thema Powerline und HomePlug-AV in Kapitel 6 erfahren Sie in Kapitel 7, wie Sie den Hama 600 Mbps Powerline Adapter erfolgreich in Betrieb nehmen können. Tipps zur Bandbreitenoptimierung, Gewährleistungsausschluss Garantiebedingungen in Kapitel 9 bilden den Abschluss des Handbuches.

  • Seite 21: Lieferumfang

    Powerline 600 Mbps Set „Socket“ • 2 Powerline 600 Adapter • 2 Netzwerkkabel • 1 Bedienungsanleitung Die Firma Hama GmbH & Co KG behält sich das Recht vor, Änderungen im Lieferumfang ohne Vorankündigung vorzunehmen. 4. Systemvorrausetzung 4.1 Hardware Beachten Sie, dass Ihr Computer bzw. das jeweilige Gerät über eine Netzwerkkarte, bzw. einen integrierten Netzwerkadapter mit Netzwerkschnittstelle verfügen muss.

  • Seite 22: Was Steckt Hinter Powerline Und Homeplug-Av

    • Verwenden Sie das Produkt nicht in einer feuchten Umgebung und vermeiden Sie Spritzwasser. • Verwenden Sie den Artikel nur unter moderaten klimatischen Bedingungen. • Das Produkt ist nur für den Gebrauch innerhalb von Gebäuden vorgesehen. • Verlegen Sie alle Kabel so, dass sie keine Stolpergefahr darstellen. •...

  • Seite 23: Den Stromverbrauch Durch Integrierten Standby-Modus Senken

    • Der integrierte Netzfilter verbessert entscheidend die Datenübertragung im Heimnetzwerk. • Einfache AES-Datenverschlüsselung per Knopfdruck. • Mit einem hohen Datendurchsatz von bis zu 600 Mbit/s ist der Hama 600 Mbps Powerline Adapter ideal für alle Multimedia-Inhalte wie Filme in HD, IPTV oder Gaming geeignet.

  • Seite 24: Anwendungsbeispiele

    6.3 Anwendungsbeispiele 6.3.1 Internet-Einzelplatzlösung Internet 6.3.2 Vernetzung von zwei Computern...

  • Seite 25: Internet-Mehrplatzlösung

    6.3.3 Internet-Mehrplatzlösung Internet 7. Inbetriebnahme In diesem Kapitel erfahren Sie alles Wissenswerte zur Inbetriebnahme Ihres Powerline Netzwerks. Wir beschreiben Funktionen sowie den Anschluss des Gerätes. 7.1 Funktionen Der Powerline Adapter „Socket“ verfügt über eine integrierten Steckdose, einem Netzwerkan- schluss und dem Verschlüsselungsknopf. 7.2 LED-Anzeige Das Gehäuse verfügt über Status-LEDs, die mittels ihres Blink- und Leuchtverhaltens den Verbin- dungsstatus innerhalb Ihres Netzwerkes widergeben.

  • Seite 26: Power

    Eine Powerline Verbindung mit einem anderen Adapter Leuchtet wurde hergestellt Es wurde kein kompatibles Powerline Gerät gefunden. Bzw. die gefundenen Geräte verwenden einen anderen Netzwerkschlüssel 7.3 Netzwerkanschluss Verbinden Sie den Hama Powerline Adapter über das mitgelieferte Netzwerkkabel mit einem Computer oder einem anderen Gerät mit Netzwerkbuchse.

  • Seite 27: Integrierte Steckdose

    7.4 Integrierte Steckdose Wenn Sie weitere Geräte mittels Mehrfachsteckdose anschließen, stecken Sie diese Mehrfach- steckdose in die Steckdose des Hama 600 Mbps Powerline Adapter „Socket“. Der hier integrierte Netzfilter beseitigt evtl. Rauschen der angeschlossenen Geräte und verbessert entscheidend die Datenübertragung im Heimnetzwerk.

  • Seite 28: Powerline-Netzwerk

    8. Powerline-Netzwerk 8.1 Sicherheit im Powerline Netzwerk Bevor Sie den Hama 600 Mbps Powerline Adapter in Ihrem Powerline-Netzwerk einsetzen kön- nen, müssen Sie ihn zunächst mit anderen Powerline-Geräten zu einem Heimnetzwerk verbinden. Zwei spezifische Informationen sind dazu von besonderer Bedeutung: Die gemeinsame Verwendung des Powerline-Kennwortes dient der Zugangskontrolle;...
  • Seite 29 Beispiele Verschlüsseln eines neuen Powerline-Netzwerkes mit zwei Hama 600 Mbps Powerline Adapter. Internet Vorbereitung: Nachdem Sie beide Adapter erfolgreich angeschlossen haben, muss zuerst der Standardschlüssel gelöscht werden. Drücken Sie dazu für 10 Sekunden den jeweiligen Verschlüsselungsknopf (siehe Abbildung Schritt 3). Sämtliche LEDs der Adapter gehen dabei kurz aus und das Gerät wird neu gestartet.

  • Seite 30: Bestehendes Powerline-Netzwerk Erweitern Durch Einen Neuen Hama 600 Mbps Powerline Adapter

    8.4 Hama 600 Mbps Powerline Adapter aus einem Netzwerk entfernen Internet Um einen Hama 600 Mbps Powerline Adapter aus einem bestehenden Netzwerk zu entfernen, drücken Sie mindestens 10 Sekunden den Verschlüsselungsknopf des entsprechenden Adapters. Dieses Gerät erhält ein neues Zufallskennwort und ist damit aus Ihrem Netzwerk ausgeschlossen.

  • Seite 31: Anhang

    • Achten Sie darauf, dass kein Wasser in das Produkt eindringt. 9.3 Haftungsausschluss Die Hama GmbH & Co KG übernimmt keinerlei Haftung oder Gewährleistung für Schäden, die aus unsachgemäßer Installation, Montage und unsachgemäßem Gebrauch des Produktes oder einer Nichtbeachtung der Bedienungsanleitung und/oder der Sicherheitshinweise resultieren.

  • Seite 32: Entsorgungshinweise

    Verwertung oder anderen Formen der Verwertung von Altgeräten/ Batterien leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. 11. Konformitätserklärung Hiermit erklärt die Hama GmbH & Co KG, dass der Funkanlagentyp [00053307] der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:...

  • Seite 34: Service & Support

    Hama GmbH & Co KG 86652 Monheim / Germany Service & Support www.hama.com +49 9091 502-0 All listed brands are trademarks of the corresponding companies. Errors and omissions excepted, and subject to technical changes. Our general terms of delivery and payment are applied.
