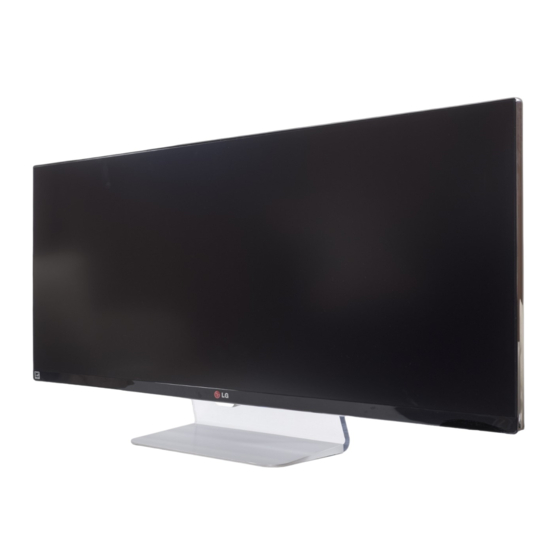

Benutzerhandbuch IPS LED-MONITOR (LED-MONITOR) Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie diese Sicherheitsinformationen aufmerksam durch. Modellliste für IPS LED-Monitore (LED-Monitore) 34UM95-PD 34UM95-PE 34UM94-PD www.lg.com...
INHALTSVERZEICHNIS INHALTSVERZEICHNIS INSTALLIEREN DER LG LIZENZ MONITOR SOFTWARE MONTAGE UND BENUTZEREINSTELLUNGEN VORBEREITUNG Aktivieren des Hauptmenüs Packungsumfang - Hauptmenüfunktionen Beschreibung des Produkts und seiner Benutzereinstellungen Tasten - Menüeinstellungen - So verwenden Sie die Joystick-Taste - Verhältnis - Eingangsanschluss - Funktion Bewegen und Anheben des Monitors...
LIZENZ LIZENZ Für jedes Modell gelten andere Lizenzen. Weitere Informationen zur Lizenz erhalten Sie unter www.lg.com. Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing, LLC in den Vereinigten Staaten und anderen Ländern.
MONTAGE UND VORBEREITUNG MONTAGE UND VORBEREITUNG Packungsumfang Prüfen Sie, ob alle Komponenten enthalten sind, bevor Sie das Produkt verwenden. Sollten Komponenten fehlen, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben. Beachten Sie, dass das Produkt und die zugehörigen Komponenten möglicherweise von den folgenden Abbildungen abweichen können.
MONTAGE UND VORBEREITUNG Beschreibung des Produkts und seiner Tasten Power-LED Ein: Einschalten Aus: Ausschalten Taste Joystick So verwenden Sie die Joystick-Taste Sie können die Funktionen des Monitors ganz einfach durch Drücken und Bewegen der Joystick-Taste nach links und rechts mit Ihrem Finger steuern. Grundfunktionen Drücken Sie mit ihrem Finger einmal auf die Joystick-Taste, um den Einschalten...
MONTAGE UND VORBEREITUNG Eingangsanschluss 34UM95-PD 34UM94-PD DC-IN USB UP (19 V USB IN 1 USB IN 2 USB IN 3 DP IN HDMI IN 1 1.1 A 0.5 A 0.5 A 34UM95-PE DC-IN USB UP (19 V USB IN 1...
MONTAGE UND VORBEREITUNG Bewegen und Anheben des VORSICHT Monitors Vermeiden Sie es nach Möglichkeit, den Bild- schirm des Monitors zu berühren. Gehen Sie nach den folgenden Anweisungen vor, - Dies kann zu Schäden am Bildschirm oder wenn Sie den Monitor bewegen oder anheben, um an den Pixeln führen, aus denen die Bilder Kratzer oder Beschädigungen am Monitor zu ver- erzeugt werden.
MONTAGE UND VORBEREITUNG Installieren des Monitors oder Montieren des Standfußes Legen Sie den Bildschirm mit der Vorderseite nach unten ab. 100 mm Schrauben- abdeckung Standgelenk VORSICHT VORSICHT Um den Bildschirm vor Kratzern zu schüt- zen, decken Sie die Oberfläche mit einem Die Standhöhe kann zur Anpassung um weichen Tuch ab.
MONTAGE UND VORBEREITUNG Abnehmen des Standfußes Legen Sie den Bildschirm mit der Vorderseite Ständerplatte nach unten ab. VORSICHT Um den Bildschirm vor Kratzern zu schüt- zen, decken Sie die Oberfläche mit einem weichen Tuch ab. Nehmen Sie die Schraubenabdeckung ge- mäß...
MONTAGE UND VORBEREITUNG Installation auf einem Tisch Vorsicht beim Anschließen des Stromkabels Heben Sie den Monitor an, und stellen Sie ihn aufrecht auf den Tisch. Achten Sie auf einen Abstand von mindestens 10 cm zur Wand, um eine ausreichende Belüftung zu gewährleis- ten.
MONTAGE UND VORBEREITUNG Anpassen des Winkels Sauberes Verlegen der Kabel Stellen Sie den an der Ständerplatte montier- Der Kabelhalter am Standfußsockel gewährleistet ten Monitor aufrecht auf. ein geordnetes Verlegen der Kabel (siehe Abbil- Passen Sie den Winkel des Bildschirms an. dung).
Standard entsprechen, kann es zu Beschädi- Die Wandmontageplatte ist separat erhältlich. gungen am Produkt kommen, und der Monitor Weitere Informationen zur Installation finden könnte herunterfallen. LG Electronics über- Sie im Installationshandbuch für die Wand- nimmt keine Haftung für Unfälle, die durch montageplatte.
Seite 13
Wand montiert, kann er möglicher- weise herunterfallen, und es kann zu Verlet- zungen kommen. Verwenden Sie eine zuge- lassene Wandhalterung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal. Wandhalterung (A x B) Durch übermäßige Krafteinwirkung bei der...
MONTAGE UND VORBEREITUNG Verwenden des Kensington- Schlosses Der Anschluss für das Kensington-Sicherheitssys- tem befindet sich auf der Rückseite des Monitors. Weitere Informationen zur Installation und Ver- wendung finden Sie in der Bedienungsanleitung für das Kensington-Schloss oder auf der Website http://www.kensington.com. Schließen Sie den Monitor mithilfe eines Kensing- ton-Sicherheitskabels an einen Tisch an.
*Plug & Play: Eine Funktion, mit der ein Gerät ohne Neukonfiguration oder manuelle Installation Die folgenden Anweisungen beziehen sich von Treibern an einen Computer angeschlossen auf das Modell 34UM95-PD. Die Abbildungen werden kann. in dieser Anleitung können vom tatsächlichen Produkt abweichen.
VERWENDEN DES MONITORS DisplayPort-Anschluss Thunderbolt ( )-Verbindung USB UP USB IN 1 USB IN 2 USB IN 3 1.1 A 0.5 A 0.5 A Dieser Anschluss überträgt digitale Video- und Sie können einen hochauflösenden Bildschirm Audiosignale vom PC an den Monitor. Schließen oder ein leistungsstarkes Speichergerät über einen Sie den Monitor mithilfe des Display Port-Kabels Thunderbolt-Anschluss mit dem Monitor verbinden.
VERWENDEN DES MONITORS Anschließen an AV-Geräte Anschließen von Peripherie- geräten HDMI-Anschluss .5 A USB-Kabelverbindung – PC HDMI überträgt Video- und Audiosignale von Ihrem AV-Gerät an den Monitor. Schließen Sie den Der USB-Anschluss am Gerät dient als USB-Hub. Monitor mithilfe des HDMI-Kabels an Ihr AV-Gerät HINWEIS an (siehe Abbildung).
VERWENDEN DES MONITORS Anschließen von Kopfhörern HDMI/DP-Verbindung (DisplayPort) SB IN 3 DP OUT 0.5 A Um USB 3.0 zu verwenden, schließen Sie das Schließen Sie Peripheriegeräte über den Kopf- USB 3.0-Kabel des Produkts, Typ A-B, am PC an. hörerausgang an den Monitor an. Stellen Sie die Mit dem USB IN-Anschluss verbundene Peripher- Verbindung wie abgebildet her.
Lizenzvereinbarung, und klicken Sie auf die Schaltfläche [Next] (Weiter). Klicken Sie auf dem Hauptbildschirm der CD auf „LG Monitor Software“. Wenn das Fenster für den Datei-Download angezeigt wird, klicken Sie auf „Run“ (Ausführen). (Ob- wohl der folgende Bildschirm je nach Ihrem Betriebssystem bzw.
Seite 20
Fenster automatisch in das gewünschte For- mat. True Color Finder: Dieses Programm passt die Farbausgabe genau Ihren Bedürfnissen Die LG Monitor Software startet die Installation wie folgt: Wenn die Installation abgeschlossen ist, star- ten Sie das System neu. Ist der ASM-Treiber noch nicht installiert, er- folgt die Installation automatisch.
Seite 21
Layout aus. VORSICHT Entfernen Sie den Kalibrator nach Abschluss der Bildschirmkalibrierung mit der True Color Finder-Software von LG vom Bildschirm, und bewahren Sie ihn bei Raumtemperatur und vor direktem Sonnenlicht geschützt auf, oder legen Sie ihn in den Karton.
BENUTZEREINSTELLUNGEN BENUTZEREINSTELLUNGEN Aktivieren des Hauptmenüs Drücken Sie die Joystick-Taste auf der Unterseite des Monitors. Bewegen Sie den Joystick auf-/abwärts (▲/▼) und nach links/rechts (◄/►), um die Optionen einzu- stellen. Drücken Sie ein weiteres Mal auf die Joystick-Taste, um das Hauptmenü zu verlassen. Taste Joystick Taste...
BENUTZEREINSTELLUNGEN Benutzereinstellungen Menüeinstellungen Drücken Sie zum Aufrufen des OSD-Menüs auf die Joystick-Taste an der Unterseite des Monitors, und rufen Sie dann das Menü auf. Konfigurieren Sie die Optionen durch Bewegen des Joysticks auf-/abwärts/nach links/nach rechts. Bewegen Sie den Joystick nach ◄, oder drücken Sie darauf ( / OK), um zum übergeordneten Menü...
Seite 24
BENUTZEREINSTELLUNGEN Verhältnis Einfache Kontrolle > Helligkeit Drücken Sie zum Aufrufen des OSD-Menüs auf die Einfache Kontrolle > Kontrast Joystick-Taste an der Unterseite des Monitors, und > Lautstärkeregelung rufen Sie dann das Menü auf. Funktion > Wechseln Sie durch Bewegen des Joysticks zu Ein- Eingang DVI-D >...
Seite 25
BENUTZEREINSTELLUNGEN Funktion Funktion > SUPER ENERGY SAVING Tief Drücken Sie zum Aufrufen des OSD-Menüs auf die Joy- Einfache Kontrolle > Kalibrierung stick-Taste an der Unterseite des Monitors, und rufen Sie > Bildmodus Anwender dann das Menü auf. Funktion Wechseln Sie mithilfe des Joysticks zu Funktion. Konfigurieren Sie die Optionen gemäß...
Seite 26
BENUTZEREINSTELLUNGEN > Drücken Sie zum Aufrufen des OSD-Menüs auf die Joy- Einfache Kontrolle > Eingang stick-Taste an der Unterseite des Monitors, und rufen Sie > Audio HDMI1 dann das Menu (Menü) auf. Funktion Wechseln Sie durch Bewegen des Joysticks zu PBP. Tauschen Konfigurieren Sie die Optionen gemäß...
Seite 27
BENUTZEREINSTELLUNGEN Bild Bildschirm > Bild Drücken Sie zum Aufrufen des OSD-Menüs auf die Joy- Einfache Kontrolle > Farben stick-Taste an der Unterseite des Monitors, und rufen Sie dann das Menü auf. Funktion Wechseln Sie mithilfe des Joysticks zu Bildschirm > Bild. Konfigurieren Sie die Optionen gemäß...
Seite 28
BENUTZEREINSTELLUNGEN Farben Bildschirm > Bild Drücken Sie zum Aufrufen des OSD-Menüs auf die Joy- Einfache Kontrolle > Farben stick-Taste an der Unterseite des Monitors, und rufen Sie dann das Menü auf. Funktion Wechseln Sie mithilfe des Joysticks zu Bildschirm > Far- ben.
Seite 29
BENUTZEREINSTELLUNGEN Einstellungen Einstellungen > Sprache Deutsch Drücken Sie zum Aufrufen des OSD-Menüs auf die Joy- Einfache Kontrolle > Power-LED stick-Taste an der Unterseite des Monitors, und rufen Sie > Automat. Standby dann das Menü auf. Funktion > Wechseln Sie mithilfe des Joysticks zu Einstellungen. DisplayPort 1.2 Aktivieren Konfigurieren Sie die Optionen gemäß...
BENUTZEREINSTELLUNGEN Zurücksetzen Zurücksetzen Möchten Sie Ihre Einstellungen zurücksetzen? Drücken Sie zum Aufrufen des OSD-Menüs auf die Joy- Einfache Kontrolle Zurücksetzen stick-Taste an der Unterseite des Monitors, und rufen Sie Abbrechen dann das Menü auf. Funktion Wechseln Sie mithilfe des Joysticks zu Zurücksetzen. Konfigurieren Sie die Optionen gemäß...
Seite 31
BENUTZEREINSTELLUNGEN Leser Lesemodus Drücken Sie die Joystick-Taste auf der Unterseite des Monitors. Lesemodus Leser 1 Leser 2 Wechseln Sie zu Leser, indem Sie die Joystick-Taste nach ▲ bewegen. ◄ / ►: Modus Wechseln : OK Konfigurieren Sie die Optionen gemäß den Anweisungen, die in der rechten unteren Ecke angezeigt werden.
BESTÄTIGEN BESTÄTIGEN Auf dem Bildschirm wird nichts angezeigt. Ist das Stromkabel des Monitors Prüfen Sie, ob das Stromkabel korrekt in die Steckdose eingesteckt eingesteckt? ist. Leuchtet die Power-LED? Überprüfen Sie den Anschluss des Netzkabels, und drücken Sie die Ein-/Ausschalttaste. Ist das Gerät eingeschaltet, und Überprüfen Sie, ob die angeschlossene Eingangsquelle aktiviert ist leuchtet die Power-LED weiß? (Menü...
Seite 33
BESTÄTIGEN HINWEIS Prüfen Sie, ob die Auflösung und Frequenz der Grafikkarte innerhalb des für den Monitor zulässigen Bereichs liegen, und legen Sie die empfohlene (optimale) Auflösung unter Systemsteuerung > Anzei- ge > Einstellungen fest. Ist bei der Grafikkarte nicht die empfohlene (optimale) Auflösung festgelegt, kann das dazu führen, dass Text verschwommen dargestellt wird, der Bildschirm abgedunkelt erscheint, der Anzeigebereich abgeschnitten oder nicht ausgerichtet ist.
Betriebsmodus: 80 W (typisch, ohne USB) (typisch) 100 W (Max., mit USB, Audio-Ausgabe 50 %) Ruhemodus: ≤ 1,2 W Ausgeschaltet ≤ 0,5 W (Nur 34UM95-PD, 34UM94-PD) Ausgeschaltet ≤ 0,3 W (DC-Schalter ist auf „Aus“. (Nur 34UM95-PE)) Netzadapter Typ LCAP31, hergestellt von Lienchang.
KORREKTE HALTUNG KORREKTE HALTUNG Korrekte Haltung vor dem Monitor Stellen Sie den Bildschirm so ein, dass Sie ihn mit leicht nach unten gerichtetem Blick entspannt betrachten können. Machen Sie jede Stunde eine Pause von ungefähr 10 Minuten, um Ermüdungserscheinungen zu ver- meiden.
Seite 38
Dieses Gerät entspricht den EMV-Anforde- rungen für den Heimgebrauch (Klasse B) und ist für den Heimgebrauch bestimmt. Dieses ENERGY STAR is a set of power-saving Gerät kann in allen Regionen verwendet wer- guidelines issued by the U.S.Environmental den. Lesen Sie das auf der CD befindliche Protection Agency (EPA).
