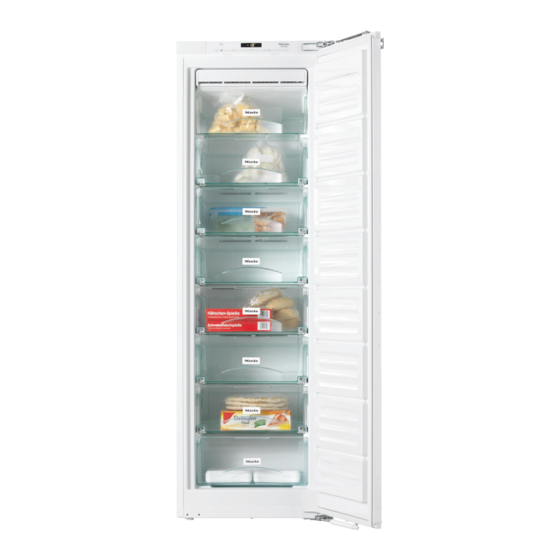

Miele FNS 35402 i Gebrauchs- Und Montageanweisung
Vorschau ausblenden
Andere Handbücher für FNS 35402 i:
- Installation (27 Seiten) ,
- Gebrauchs- und montageanweisung (84 Seiten) ,
- Bedienungsanleitung (2 Seiten)
Verwandte Anleitungen für Miele FNS 35402 i
Inhaltszusammenfassung für Miele FNS 35402 i
- Seite 1 Gebrauchs- und Montageanweisung Gefrierschrank Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden. de-CH M.-Nr. 11 451 280...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheitshinweise und Warnungen .............. 4 Ihr Beitrag zum Umweltschutz................ 13 Energie sparen..................... 14 Gerätebeschreibung.................... 16 Bedienblende ......................16 Erklärung der Symbole ..................17 Zubehör ........................ 19 Mitgeliefertes Zubehör ..................19 Nachkaufbares Zubehör..................19 Kältegerät ein- und ausschalten ................ 21 Vor dem ersten Benutzen .................. - Seite 3 Inhalt Lebensmittel selbst einfrieren................36 Lagerzeit eingefrorener Lebensmittel ............... 38 Gefriergut auftauen................... 39 Schnellkühlen von Getränken................39 Zubehör nutzen ..................... 39 Automatisches Abtauen .................. 41 Reinigung und Pflege .................. 42 Hinweise zum Reinigungsmittel ................42 Vor dem Reinigen des Kältegerätes ..............43 Teleskopschienen abnehmen ................
-
Seite 4: Sicherheitshinweise Und Warnungen
Kapitel zur Installation des Kältegeräts sowie die Sicherheitshinweise und Warnungen unbedingt zu lesen und zu befolgen. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden. Bewahren Sie die Gebrauchs- und Montageanweisung auf, und geben Sie sie an einen eventuellen Nachbesitzer weiter. -
Seite 5: Kinder Im Haushalt
Schädigungen an der eingelagerten Ware oder deren Verderb führen. Im Weiteren ist das Kältegerät nicht geeignet für den Betrieb in ex- plosionsgefährdeten Bereichen. Miele haftet nicht für Schäden, die durch bestimmungswidrige Ver- wendung oder falsche Bedienung verursacht werden. Personen (Kinder inbegriffen), die aufgrund ihrer physischen, sen- sorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder... - Seite 6 Sicherheitshinweise und Warnungen Technische Sicherheit Der Kältemittelkreislauf ist auf Dichtheit geprüft. Das Kältegerät entspricht den einschlägigen Sicherheitsbestimmungen sowie den zutreffenden EG-Richtlinien. Dieses Kältegerät enthält das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, aber brennbar. Das Kälte- mittel schädigt nicht die Ozonschicht und erhöht nicht den Treib- hauseffekt.
- Seite 7 Kältegerät am öffentlichen Stromnetz ange- schlossen ist. Wenn die Anschlussleitung beschädigt ist, muss diese durch eine von Miele autorisierte Fachkraft ausgetauscht werden, um Gefahren für den Benutzer zu vermeiden. Mehrfachsteckdosen oder Verlängerungskabel gewähren nicht die nötige Sicherheit (Brandgefahr).
- Seite 8 Miele autorisierten Fachkräften durchgeführt werden. Garantieansprüche gehen verloren, wenn das Kältegerät nicht von einem von Miele autorisierten Kundendienst repariert wird. Nur bei Originalersatzteilen gewährleistet Miele, dass sie die Si- cherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen Originalersatzteile ausgetauscht werden.
- Seite 9 Sicherheitshinweise und Warnungen Sachgemässer Gebrauch Das Kältegerät ist für eine bestimmte Klimaklasse (Raumtempe- raturbereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Kälte- geräts. Eine niedrigere Raumtemperatur führt zu einer längeren Still- standzeit des Kompressors, so dass das Kältegerät die erforderliche Temperatur nicht halten kann.
- Seite 10 Qualität der Lebensmittel und von der Lagertemperatur. Achten Sie auf das Haltbarkeitsdatum und auf die Lagerhinweise der Le- bensmittelhersteller. Verwenden Sie ausschliesslich Miele Originalzubehör. Wenn ande- re Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produkthaftung verloren. Reinigung und Pflege ...
- Seite 11 Sicherheitshinweise und Warnungen Stellen Sie zum Abtauen niemals elektrische Heizgeräte oder Ker- zen in das Kältegerät. Der Kunststoff wird beschädigt. Verwenden Sie keine Abtausprays oder Enteiser. Diese können ex- plosive Gase bilden, kunststoffschädigende Lösungs- oder Treibmit- tel enthalten oder gesundheitsschädlich sein.
-
Seite 12: Entsorgung Ihres Altgerätes
Sicherheitshinweise und Warnungen Transport Transportieren Sie das Kältegerät immer aufrecht stehend und in der Transportverpackung, damit keine Schäden auftreten. Verletzungs- und Beschädigungsgefahr. Transportieren Sie das Kältegerät mit Hilfe einer zweiten Person, da das Kältegerät ein ho- hes Gewicht hat. Entsorgung Ihres Altgerätes ... -
Seite 13: Entsorgung Der Transportverpackung
Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknah- mestellen zur Abgabe und Verwertung der Elektro- und Elektronikgeräte bei Gemeinde, Stadt, Händler oder Miele. Für das Löschen etwaiger personenbe- zogener Daten auf dem zu entsorgen- den Altgerät sind Sie gesetzmässig ei- genverantwortlich. -
Seite 14: Energie Sparen
Energie sparen normaler Energiever- erhöhter Energieverbrauch brauch Aufstellen/Warten In belüfteten Räumen. In geschlossenen, nicht belüfteten Räumen. Geschützt vor direkter Son- Bei direkter Sonnenbestrah- nenbestrahlung. lung. Nicht neben einer Wär- Neben einer Wärmequelle mequelle (Heizkörper, Herd). (Heizkörper, Herd). Bei idealer Raumtemperatur Bei hoher Raumtemperatur um 20 °C. - Seite 15 Energie sparen normaler Energiever- erhöhter Energieverbrauch brauch Gebrauch Anordnung der Schubladen und Abstellflächen wie im Auslieferungszustand. Gerätetür nur bei Bedarf und Häufiges und langes Türöff- so kurz wie möglich öffnen. nen bedeuten Kälteverlust Lebensmittel gut sortiert ein- und einströmende warme ordnen.
-
Seite 16: Gerätebeschreibung
Gerätebeschreibung Bedienblende a Ein-/Ausschalten d Einstellen der Temperatur des gesamten Kältegerätes ( für kälter), Auswahltaste im Einstellungsmodus b Optische Schnittstelle e Bestätigen einer Auswahl (OK-Taste) (nur für den Kundendienst) c Ein-/Ausschalten der Funktion f Einstellen der Temperatur SuperFrost ( für wärmer), Auswahltaste im Einstellungsmodus g An- bzw. -
Seite 17: Erklärung Der Symbole
Eingabe von Einstellungen Akustische Signale Auswahlmöglichkeiten von Tastenton und Warnton bei Tür- und Temperaturalarm Miele@home Nur sichtbar bei eingesetztem, angemelde- tem Miele@home Kommunikationsstick Display-Leuchtkraft Einstellen der Leuchtkraft des Displays Sabbatmodus Ein- und Ausschalten des Sabbatmodus ... - Seite 18 Gerätebeschreibung a Bedienblende b Innenbeleuchtung c NoFrost-Einrichtung d obere Gefrierschublade als Gefrier- tablett nutzbar e Gefrierschubladen (Anzahl je nach Modell) Diese Abbildung zeigt beispielhaft ein Gerätemodell.
-
Seite 19: Zubehör
Kälteakku Miele Sortiment hilfreiche Zubehöre und Reinigungs- und Pflegemittel erhältlich. Nachkaufbares Zubehör können Sie im Miele Webshop bestellen. Sie er- halten diese Produkte auch über den Miele Kundendienst (siehe Ende dieser Gebrauchsanweisung) und bei Ihrem Der Kälteakku verhindert bei einem Miele Fachhändler. - Seite 20 Geräte- daten mit einem Smartphone oder Ta- blet (iOS®- und Android™-Systeme) je- derzeit abgerufen werden können. Um die Miele@mobile App oder Miele@home Funktionen wie z. B. das Einschalten von SuperKühlen/ SuperFrost nutzen zu können, muss der WLAN-Stick am Miele Kältegerät einge- steckt werden und mit Ihrem WLAN- Netzwerk verbunden sein.
-
Seite 21: Kältegerät Ein- Und Ausschalten
Kältegerät ein- und ausschalten Vor dem ersten Benutzen Das Kältegerät bedienen Bei diesem Kältegerät reicht zur Bedie- Verpackungsmaterialien entfernen nung eine Berührung der Sensortasten Entfernen Sie sämtliche Verpa- mit dem Finger aus. ckungsmaterialien aus dem Innen- Jede Berührung wird mit einem Tasten- raum. -
Seite 22: Bei Längerer Abwesenheit
Kältegerät ein- und ausschalten Kältegerät ausschalten Bei längerer Abwesenheit Wird das Kältegerät bei längerer Ab- wesenheit ausgeschaltet, aber nicht gereinigt, besteht im geschlossenem Zustand Gefahr von Schimmel- Berühren Sie die Ein/Aus-Taste. bildung. Ist das nicht möglich, ist die Verriege- Reinigen Sie das Kältegerät unbe- lung eingeschaltet! dingt. -
Seite 23: Die Richtige Temperatur
Die richtige Temperatur Die richtige Temperatureinstellung ist für Temperaturanzeige die Lagerung der Lebensmittel sehr Die Temperaturanzeige im Display wichtig. Durch Mikroorganismen verder- zeigt im Normalbetrieb die mittlere, ben die Lebensmittel schnell, was durch tatsächliche Gefrierzonentempe- die richtige Lagertemperatur verhindert ratur an, die momentan im Kältegerät oder verzögert werden kann. - Seite 24 Die richtige Temperatur – Erstes Mal tippen: Der zuletzt einge- stellte Temperaturwert wird blin- kend angezeigt. – Jedes weitere Mal tippen: Der Tem- peraturwert verändert sich in 1 °C- Schritten. – Finger auf der Sensortaste ruhen las- sen: Der Temperaturwert verändert sich fortlaufend.
-
Seite 25: Funktion Superfrost
SuperFrost verwenden SuperFrost ausschalten Funktion SuperFrost Die Funktion SuperFrost schaltet sich Um Lebensmittel optimal einzufrieren, automatisch nach ca. 65 Stunden aus. müssen Sie vor dem Einfrieren frischer Die Dauer bis zum Ausschalten der Lebensmittel die Funktion SuperFrost Funktion ist abhängig von der Menge einschalten. -
Seite 26: Temperatur- Und Türalarm
Temperatur- und Türalarm Das Kältegerät ist mit einem Warnsys- Das akustische und optische Signal er- tem ausgestattet, damit die Temperatur folgt z. B., nicht unbemerkt ansteigt, und um einen – wenn Sie das Kältegerät einschalten, Energieverlust bei offen stehender sofern die Temperatur zu stark von Gerätetür zu vermeiden. -
Seite 27: Türalarm
Temperatur- und Türalarm Türalarm vorzeitig ausschalten Türalarm Sollte Sie der Warnton stören, können Wenn die Gerätetür längere Zeit offen Sie ihn vorzeitig ausschalten. steht, ertönt ein Warnton. Das Symbol Alarm leuchtet. Der Zeitraum bis zum Einsetzen des Türalarms ist abhängig von der gewähl- ten Einstellung und beträgt 2 Minuten ... -
Seite 28: Weitere Einstellungen Vornehmen
Weitere Einstellungen vornehmen Bestimmte Einstellungen am Kältegerät Verriegelung können Sie nur im Einstellungsmodus Mit der Verriegelung können Sie das vornehmen. Kältegerät sichern vor: Während Sie sich im Einstellungsmo- – ungewolltem Ausschalten, dus befinden, wird der Türalarm oder – ungewollter Temperaturverstellung, eine andere Fehlermeldung automa- tisch unterdrückt. -
Seite 29: Akustische Signale
Weitere Einstellungen vornehmen Akustische Signale Das Kältegerät verfügt über akustische Signale wie den Tastenton und den Warnton bei Tür- und Temperaturalarm. Durch Tippen auf die Tasten oder können Sie nun einstellen, ob die Sie können den Tastenton sowie den Verriegelung aus- oder eingeschaltet Warnton bei Türalarm ein- oder aus- sein soll:... -
Seite 30: Leuchtkraft Des Displays
Weitere Einstellungen vornehmen Leuchtkraft des Displays Sie können die Leuchtkraft des Displays an die Lichtverhältnisse der räumlichen Umgebung anpassen. Durch Tippen auf die Tasten oder können Sie nun wählen: Die Leuchtkraft des Displays kann stu- 0: Tastenton aus, Türalarm aus fenweise von 1 bis 3 verändert werden. -
Seite 31: Sabbatmodus
Weitere Einstellungen vornehmen Sabbatmodus Das Kältegerät verfügt zur Unterstüt- zung religiöser Bräuche über den Sab- batmodus. Durch Tippen auf die Tasten oder können Sie nun die Leuchtkraft des Ausgeschaltet werden Displays verändern: – die Innenbeleuchtung bei geöffneter 1: minimale Leuchtkraft Gerätetür, 2: mittlere Leuchtkraft... - Seite 32 Weitere Einstellungen vornehmen Sabbatmodus einschalten Gesundheitsgefährdung durch Verzehr verdorbener Lebensmittel. Da ein möglicher Netzausfall während des Sabbatmodus nicht an- gezeigt wird, kann das Gefriergut an- Tippen Sie auf die Taste für die Ein- oder auftauen. Dadurch wird die stellungen.
- Seite 33 Weitere Einstellungen vornehmen Sobald das Symbol nach 3 Sek. im Display erlischt, ist der Sabbatmodus eingeschaltet. Schalten Sie den Sabbatmodus nach dem Sabbat aus. Sabbatmodus ausschalten Tippen Sie auf die Taste für die Ein- stellungen, um den Sabbatmodus zu verlassen.
-
Seite 34: Innenraum Gestalten
Innenraum gestalten Gefrierschubladen auf Tele- Abstellflächen entnehmen skopschienen versetzen Die Abstellflächen können entnommen werden. Einige Gefrierschubladen sind auf Tele- skopschienen geführt, und können zum Die Abstellfläche vorne leicht anhe- Be- und Entladen oder zu Reinigungs- ben und nach vorne herausziehen. zwecken herausgenommen werden: ... -
Seite 35: Gefrieren Und Lagern
Gefrieren und Lagern Maximales Gefriervermögen Fertige Tiefkühlkost einlagern Damit die Lebensmittel möglichst Auf- oder angetaute Ware nicht wie- schnell bis zum Kern durchgefroren der einfrieren. Erst wenn Sie das Le- werden, darf das maximale Gefrierver- bensmittel verarbeitet haben (kochen mögen nicht überschritten werden. Das oder braten), können Sie es erneut maximale Gefriervermögen innerhalb einfrieren. -
Seite 36: Lebensmittel Selbst Einfrieren
Gefrieren und Lagern – Warme Speisen oder Getränke erst Lebensmittel selbst einfrieren ausserhalb des Kältegeräts abkühlen Verwenden Sie zum Einfrieren nur fri- lassen, um ein Antauen der bereits sche und einwandfreie Lebensmittel. gefrorenen Lebensmittel zu verhin- dern und den Energieverbrauch nicht Vor dem Einfrieren beachten zu erhöhen. - Seite 37 Gefrieren und Lagern Vor dem Einlegen Einlegen Bei einer grösseren Menge als 2 kg Folgende maximale Beladungs- frischer Lebensmittel schalten Sie ei- mengen müssen eingehalten werden: nige Zeit vor dem Einlegen der Le- - oberste Gefrierschublade = 5 kg bensmittel die Funktion SuperFrost - Gefrierschublade = 25 kg ein (siehe Kapitel “SuperFrost ver- - Glasplatte = 35 kg...
-
Seite 38: Lagerzeit Eingefrorener Lebensmittel
Gefrieren und Lagern Lagerzeit eingefrorener Lebensmittel Legen Sie das Gefriergut so auf die Glasplatte, dass die Ventilatorschlitze Die Lagerfähigkeit von Lebensmitteln ist an der Rückwand im Kältegerät im- selbst bei Einhaltung der vorgeschrie- mer frei bleiben. Sie sind wichtig für benen Temperatur von -18° C sehr un- eine einwandfreie Funktion und einen terschiedlich. -
Seite 39: Gefriergut Auftauen
Gefrieren und Lagern Gefriergut auftauen Schnellkühlen von Getränken Nehmen Sie Flaschen, die Sie zum Auf- oder angetaute Ware nicht wieder Schnellkühlen in die Gefrierzone legen, einfrieren. Erst wenn Sie das Lebens- spätestens nach einer Stunde wieder mittel verarbeitet haben (kochen oder heraus. - Seite 40 Gefrieren und Lagern Kälteakku verwenden Der Kälteakku verhindert bei einem Stromausfall einen schnellen Anstieg der Temperatur in der Gefrierzone. Sie können dadurch die Lagerzeit verlän- gern. Legen Sie den Kälteakku in die oberste Gefrierschublade. Nach ca. 24 Stunden Einlagerungszeit kann der Kälteakku seine maximale Kühlleistung erbringen.
-
Seite 41: Automatisches Abtauen
Automatisches Abtauen Das Kältegerät ist mit einem “NoFrost”- System ausgerüstet, wodurch das Kältegerät automatisch abgetaut wird. Die anfallende Feuchtigkeit schlägt sich am Verdampfer nieder, wird automa- tisch von Zeit zu Zeit abgetaut und ver- dunstet. Durch das automatische Abtauen bleibt die Gefrierzone immer eisfrei. -
Seite 42: Reinigung Und Pflege
Reinigung und Pflege Hinweise zum Reinigungsmit- Achten Sie darauf, dass kein Wasser in die Elektronik oder in die Beleuch- tung gelangt. Verwenden Sie im Innenraum des Kältegeräts nur lebensmittelunbe- Beschädigungsgefahr durch ein- denkliche Reinigungs- und Pflege- dringende Feuchtigkeit. mittel. Der Dampf eines Dampfreinigers kann Kunststoffe und elektrische Um alle Oberflächen nicht zu beschädi-... -
Seite 43: Vor Dem Reinigen Des Kältegerätes
Reinigung und Pflege Teleskopschienen abnehmen Vor dem Reinigen des Kälte- gerätes Schalten Sie das Kältegerät aus. Das Display erlischt, und die Kühlung ist ausgeschaltet. Sollte dies nicht der Fall sein, ist die Verriegelung eingeschaltet (siehe Kapi- tel “Weitere Einstellungen vornehmen”, Abschnitt “Verriegelung ein-/ausschal- ten”). -
Seite 44: Innenraum Und Zubehör Reinigen
Reinigung und Pflege Die Eiswürfelschale ist geschirrspüler- Innenraum und Zubehör reini- geeignet. Beschädigungsgefahr durch zu Das Kältegerät sollte regelmässig ge- hohe Geschirrspülertemperaturen. reinigt werden, mindestens einmal im Monat. Teile des Kältegeräts können durch die Geschirrspülerreinigung bei mehr als 55 °C unbrauchbar werden, z. B. Lassen Sie Verschmutzungen nicht sich verformen. -
Seite 45: Türdichtung Reinigen
Drücken der SuperFrost-Taste aus, sobald eine konstante Gefrierzo- Staubablagerungen erhöhen den nentemperatur von mindes- Energieverbrauch. tens -18 °C erreicht ist. Reinigen Sie das Be- und Entlüf- tungsgitter regelmässig mit einem Pinsel oder Staubsauger (verwenden Sie dazu z. B. den Saugpinsel für Miele Staubsauger). -
Seite 46: Was Tun, Wenn
Was tun, wenn ... Sie können die meisten Störungen und Fehler, zu denen es im täglichen Betrieb kommen kann, selbst beheben. In vielen Fällen können Sie Zeit und Kosten spa- ren, da Sie nicht den Kundendienst rufen müssen. Die nachfolgenden Tabellen sollen Ihnen dabei helfen, die Ursachen einer Störung oder eines Fehlers zu finden und zu beseitigen. - Seite 47 Was tun, wenn ... Problem Ursache und Behebung Das Kältegerät hat kei- Das Kältegerät ist nicht eingeschaltet, und im Display ne Kühlleistung, die In- leuchtet das Symbol Netzanschluss . nenbeleuchtung funk- Schalten Sie das Kältegerät ein. tioniert nicht bei geöff- Der Netzstecker steckt nicht richtig in der Steckdose.
- Seite 48 Was tun, wenn ... Problem Ursache und Behebung Der Kompressor läuft Das ist kein Fehler. Um Energie zu sparen, schaltet dauernd. der Kompressor bei geringem Kältebedarf auf eine niedrige Drehzahl. Dadurch erhöht sich die Laufzeit des Kompressors. Der Kompressor schal- Die Be- und Entlüftungsöffnungen im Schrankumbau tet immer häufiger und sind zugestellt oder verstaubt.
- Seite 49 Was tun, wenn ... Problem Ursache und Behebung Der Kompressor schal- Die Temperatur im Kältegerät ist zu niedrig eingestellt. tet immer häufiger und Korrigieren Sie die Einstellung der Temperatur. länger ein, die Tempe- Eine grössere Menge Lebensmittel wurde auf einmal ratur im Kältegerät ist eingefroren.
- Seite 50 Was tun, wenn ... Meldungen im Display Meldung Ursache und Behebung Im Display erscheint Eine Störung liegt vor. “F0 bis F9”. Rufen Sie den Kundendienst. Im Display leuchtet das Der Türalarm wurde aktiviert. Symbol Alarm . Zu- Schliessen Sie die Gerätetür. Das Symbol Alarm sätzlich ertönt ein ...
-
Seite 51: Meldungen Im Display
Was tun, wenn ... Meldungen im Display Meldung Ursache und Behebung Im Display erscheint Ein Netzausfall wird angezeigt: Die Temperatur im das Symbol Netzausfall Kältegerät war in den letzten Tagen oder Stunden , und der Warnton er- durch einen Netzausfall oder eine Stromunterbre- tönt. - Seite 52 Was tun, wenn ... Die Innenbeleuchtung funktioniert nicht Problem Ursache und Behebung Die Innenbeleuchtung Das Kältegerät ist nicht eingeschaltet. funktioniert nicht. Schalten Sie das Kältegerät ein. Die Innenbeleuchtung schaltet sich nach ca. 15 Minu- ten bei geöffneter Gerätetür wegen Überhitzung auto- matisch aus.
-
Seite 53: Allgemeine Probleme Mit Dem Kältegerät
Was tun, wenn ... Allgemeine Probleme mit dem Kältegerät Problem Ursache und Behebung Die Gefrierzonentür Kein Fehler. Aufgrund der Saugwirkung können Sie lässt sich nicht mehr- die Gerätetür erst nach ca. 1 Minute ohne erhöhten mals hintereinander öff- Kraftaufwand öffnen. nen. Das Gefriergut ist fest- Die Verpackung der Lebensmittel war beim Einlegen gefroren. -
Seite 54: Ursachen Von Geräuschen
Ursachen von Geräuschen Normale Wodurch entstehen sie? Geräusche Brrrrr ... Das Brummen kommt vom Kompressor. Es kann kurzfristig et- was lauter werden, wenn sich der Kompressor einschaltet. Blubb, Das Blubbern, Gurgeln oder Surren kommt vom Kältemittel, das blubb ... durch die Rohre fliesst. Click ... -
Seite 55: Kundendienst
Kundendienst Kontakt bei Störungen Bei Störungen, die Sie nicht selbst be- heben können, benachrichtigen Sie Ih- ren Miele Fachhändler oder den Miele Kundendienst. Die Telefonnummer des Miele Kun- dendienstes finden Sie am Ende die- ses Dokumentes. Der Kundendienst benötigt die Modell- bezeichnung und die Fabrikationsnum- mer. -
Seite 56: Informationen Für Händler
Informationen für Händler Messeschaltung Das Kältegerät kann mit der Funktion “Messeschaltung” im Handel oder in Ausstellungsräumen präsentiert werden. Legen Sie einen Finger auf die Tas- Dabei sind die Bedienung des Kälte- te und lassen Sie den Finger auf gerätes und die Innenbeleuchtung wei- der Taste ruhen. - Seite 57 Informationen für Händler Messeschaltung ausschalten Das Symbol leuchtet im Display. Tippen Sie auf die Taste oder , so dass im Display die 0 (bedeutet: Messeschaltung ist ausgeschaltet) er- Tippen Sie auf die Taste für die Ein- scheint. stellungen. Im Display erscheinen alle anwählbaren Symbole, das Symbol ...
-
Seite 58: Installation
Installation in unmittelbarer Nähe einer Heizung, ei- Montagehinweise nes Herdes oder einer sonstigen Wär- Side-by-side mequelle aufgestellt wird. Auch direkte Sonneneinstrahlung ist zu vermeiden. Die Gefriergeräte FNS 35402 i und Je höher die Raumtemperatur, desto FNS 37402 i verfügen über zwei einge- länger läuft der Kompressor und desto schäumte Seitenwandheizungen und höher ist der Energieverbrauch. - Seite 59 Installation Beachten Sie beim Einbau des Kälte- Klimaklasse gerätes ausserdem Folgendes: Das Kältegerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) – Die Steckdose muss ausserhalb des ausgelegt, deren Grenzen eingehalten Geräterückseitenbereichs liegen und werden müssen. bei einem Notfall leicht zugänglich Eine niedrigere Raumtemperatur führt sein.
-
Seite 60: Be- Und Entlüftung
Installation Be- und Entlüftung – Für die Be- und Entlüftung ist an der Rückseite des Kältegerätes ein Ab- Werden die angegebenen Be- luftkanal von mindestens 40 mm Tie- und Entlüftungsquerschnitte nicht fe vorzusehen. eingehalten, springt der Kompressor – Die Be- und Entlüftungsquerschnitte häufiger an und läuft über einen län- im Möbelsockel, im Einbauschrank geren Zeitraum. -
Seite 61: Möbeltür
Installation Oberer Entlüftungsquerschnitt – Vertikales Spaltmass Der obere Entlüftungsquerschnitt kann Ist das Spaltmass zwischen der Mö- auf verschiedene Arten ausgeführt wer- beltür des Kältegerätes und der den: scharnierseitig nebenliegenden Küchenmöbelfront oder der absch- liessenden Seitenwange zu gering, kann es beim Öffnen der Kälte- gerätetür zur Kollision mit der Küchenmöbelfront/Seitenwange kommen. -
Seite 62: Vor Dem Einbau Des Kältegerätes
Ge- nebenliegende Küchenmöbelfront wicht der Möbeltür A = Möbelfrontdicke in kg B = Kantenradius FNS 35402 i, X = Spaltmass FNS 37402 i Für die Montage von grossen oder ge- teilten Möbeltüren ist beim Kunden- dienst oder im Fachhandel ein Monta- geset oder ein weiteres Paar Befesti- gungswinkel erhältlich. - Seite 63 Installation Hatte das alte Kältegerät eine andere Scharniertechnik? Sollte Ihr altes Kältegerät eine andere Scharniertechnik gehabt haben, können Sie trotzdem die Möbeltür verwenden. Demontieren Sie in diesem Fall die alten Beschläge vom Einbauschrank; sie wer- den nicht mehr benötigt, da jetzt die –...
-
Seite 64: Einbaumasse
Installation Einbaumasse * Der deklarierte Energieverbrauch wurde mit einer Nischentiefe von 560 mm er- mittelt. Das Kältegerät ist bei einer Nischentiefe von 550 mm voll funktionsfähig, hat aber einen geringfügig höheren Energieverbrauch. Beachten Sie vor dem Einbau, dass der Einbauschrank genau den vorgegebenen Einbaumassen entspricht. -
Seite 65: Öffnungswinkel Der Gerätetür Begrenzen
Installation Öffnungswinkel der Gerätetür Türanschlag wechseln begrenzen Enthält Ihr Kältegerät im vorderen Be- reich der Modellbezeichnung kein „S“, Die Türscharniere sind werkseitig so wird es mit einem Rechtsanschlag ge- eingestellt, dass die Gerätetür weit ge- liefert. Ist ein Linksanschlag erforder- öffnet werden kann. - Seite 66 Installation Türanschlagwechsel vorbereiten Für den Türanschlagwechsel benöti- gen Sie das folgende Werkzeug: Um die Gerätetür und Ihren Boden während des Türanschlagwechsels vor Beschädigungen zu schützen, breiten Sie eine geeignete Unterlage auf dem Boden vor dem Gerät aus. Öffnen Sie die Gerätetür. ...
- Seite 67 Installation Türschliessdämpfer lösen Achtung! Der Türschliessdämpfer zieht sich im demontierten Zustand zusammen! Verletzungsgefahr! Legen Sie die abmontierte Gerätetür mit der Aussenfront nach unten auf einen stabilen Untergrund. Drehen Sie die Schrauben ganz heraus. Setzen Sie das Befestigungsele- ment ...
- Seite 68 Installation Türschliessdämpfer befestigen Drehen Sie nun die Gerätetür um, so dass Sie mit der Aussenfront nach unten liegt. Lösen Sie den Kugelzapfen mit Hilfe eines Schraubenziehers, und schrauben Sie ihn um. Drehen Sie nun die Gerätetür um, so dass Sie mit der Aussenfront nach oben liegt (Scharniere bleiben geöff- net).
-
Seite 69: Kältegerät Einbauen
Installation Kältegerät einbauen Stellen Sie das Kältegerät mit Hilfe einer zweiten Person auf. Bauen Sie das Kältegerät nur in stabi- le, standfeste Einbau-Küchenmöbel ein, die auf einem waagerechten und ebenen Boden stehen. Sichern Sie die Einbauschränke ge- gen Umkippen. ... - Seite 70 Installation Für den Einbau des Kältegerätes Folgende Montageteile benötigen benötigen Sie das folgende Werk- Sie: zeug: Alle Montageteile sind mit Zahlen ge- kennzeichnet. Diese Kennzeichnung des Montageteils finden Sie auch im je- weiligen Montageschritt wieder. – für den Einbau des Kältegerätes in der Nische: * Teile liegen nur Kältegeräten ab einer Nischenhöhe von 140 cm bei.
- Seite 71 Installation Kältegerät vorbereiten – für die Montage der Möbeltür: Stellen Sie das Kältegerät unmittelbar vor die Küchenmöbel-Nische. ** Anzahl je nach Nischenhöhe. Enthält auch zusätzliche Montageteile für die Montage grosser oder geteilter Möbel- türen. Alle Montageschritte werden an einem Kältegerät mit rechtem Türanschlag gezeigt.
- Seite 72 Installation Beschädigungsgefahr des Be- festigungswinkels mit Abdeckung. Die Abdeckung des Befestigungs- winkels kann leicht abgetrennt wer- den. Klappen Sie die Abdeckung des Be- festigungswinkels immer sofort zu. Klappen Sie die Abdeckungen zu. Schieben Sie das Kältegerät zu zwei ...
- Seite 73 Installation Nur bei 16 mm dicken Möbelwänden: Klipsen Sie die Distanzteile und rechts auf die Scharniere. Öffnen Sie die Gerätetür. Nehmen Sie die Abdeckung ab. Schrauben Sie das Befestigungs- teil mit den Schrauben lose an. Tipp: Ziehen Sie die Schrauben nicht fest an, so dass das Befestigungsteil noch verschiebbar ist.
- Seite 74 Installation Kältegerät einbauen Wird das Kältegerät zu weit in die Einbaunische geschoben, kann nach der Montage der Möbeltür die Gerätetür nicht richtig schliessen. Dies kann zu Vereisung, Kondens- wasserbildung und anderen Funkti- onsstörungen führen, die einen er- höhten Energieverbrauch zur Folge haben können.
- Seite 75 Installation Wichtig bei Möbeln mit Türan- schlagsteilen (wie Noppen, Dich- tungslippen etc.). Berücksichtigen Sie das Aufbaumass der Türanschlagsteile. Kontrollieren Sie, ob ein umlaufender Abstand von 42 mm zu den Vor- derkanten der Türanschlagsteile ein- gehalten wird. Ziehen Sie das Kältegerät um das entsprechende Aufbaumass hervor.
- Seite 76 Installation Kältegerät in der Nische befestigen Schieben Sie die lose sitzenden Be- Drücken Sie das Kältegerät scharnier- festigungswinkel bis an die Möbel- seitig an die Möbelwand. wand. Um das Kältegerät mit dem Möbel- Schrauben Sie den Befestigungswin- schrank zu verbinden, schrauben Sie kel ...
- Seite 77 Installation Ziehen Sie die Schrauben und Nur bei einem Kältegerät ab einer Ni- schenhöhe von 140 cm wieder fest. Zur zusätzlichen Sicherung des Kälte- gerätes im Einbauschrank schieben Sie zwischen Kältegerät und Möbelboden an der Geräteunterseite die beiliegen- den Stäbe ein: ...
-
Seite 78: Möbeltür Montieren
Installation Möbeltür montieren Die Oberkante der Möbeltür sollte auf einer Höhe mit den Möbeltüren der nebenliegenden Schränke sein. Die Möbeltür muss plan und span- nungsfrei montiert werden. Im nachfolgenden Kapitel wird die Montage der Möbeltür mit einer min- destens 16–19 mm dicken Möbelfront beschrieben. - Seite 79 Installation Legen Sie die Möbeltür mit der Aus- senfront nach unten auf einen stabi- len Untergrund. Schieben Sie die seitliche Abde- ckung auf die Befestigungstraver- se gegenüber der Scharnierseite. Drehen Sie die Möbeltür um, und be- festigen Sie den Griff (falls erforder- lich).
- Seite 80 Installation Öffnen Sie die Gerätetür. Türlage ausgleichen Kontrollieren Sie den Abstand der Mö- beltür zu den umliegenden Möbeltüren. Der Abstand sollte gleich sein. Hängen Sie die Möbeltür auf die Jus- tagebolzen . Drehen Sie die Muttern locker auf die Justagebolzen.
- Seite 81 Installation Klappen Sie die Abdeckung auf. Ziehen Sie die Muttern mit einem Drehen Sie die Schrauben in die Gabelschlüssel fest, indem Sie die Befestigungslöcher ein. Justagebolzen mit einem Schrau- Tipp: Bohren Sie die Löcher vor. benzieher gegenhalten. ...
- Seite 82 Installation Z: Verstellung in der Tiefe Kontrollieren Sie den Abstand zwischen der Möbeltür und dem Möbelkorpus. Der Abstand sollte ca. 2 mm betragen. Setzen Sie die Abdeckung auf und rasten Sie sie ein. Lösen Sie die Schrauben oben an Klappen Sie die Abdeckungen an den der Gerätetür und die Schraube ...
- Seite 83 Installation So stellen Sie sicher, dass das Kälte- gerät richtig eingebaut wurde: – Die Tür schliesst richtig. – Die Tür liegt nicht am Möbelkorpus – Die Dichtung an der griffseitigen obe- ren Ecke liegt jeweils fest an. Legen Sie zur Überprüfung eine ein- geschaltete Taschenlampe in das Kältegerät, und schliessen Sie die Gerätetür.
-
Seite 84: Elektroanschluss
Installation Der Anschluss über ein Verlängerungs- Elektroanschluss kabel ist nicht erlaubt, da Verlänge- Das Kältegerät wird anschlussfertig für rungskabel nicht die nötige Sicherheit Wechselstrom 50 Hz, 220–240 V gelie- des Kältegeräts gewährleisten (z. B. fert. Überhitzungsgefahr). Die Absicherung muss mit mindestens Das Kältegerät darf nicht an Inselwech- 10 A erfolgen. - Seite 87 Miele AG Limmatstrasse 4 8957 Spreitenbach Miele SA Sous-Riette 23 1023 Crissier Telefon: 0848 848 048 www.miele.ch/contact www.miele.ch...
- Seite 88 FNS 35402 i, FNS 37402 i de-CH M.-Nr. 11 451 280 / 00...
